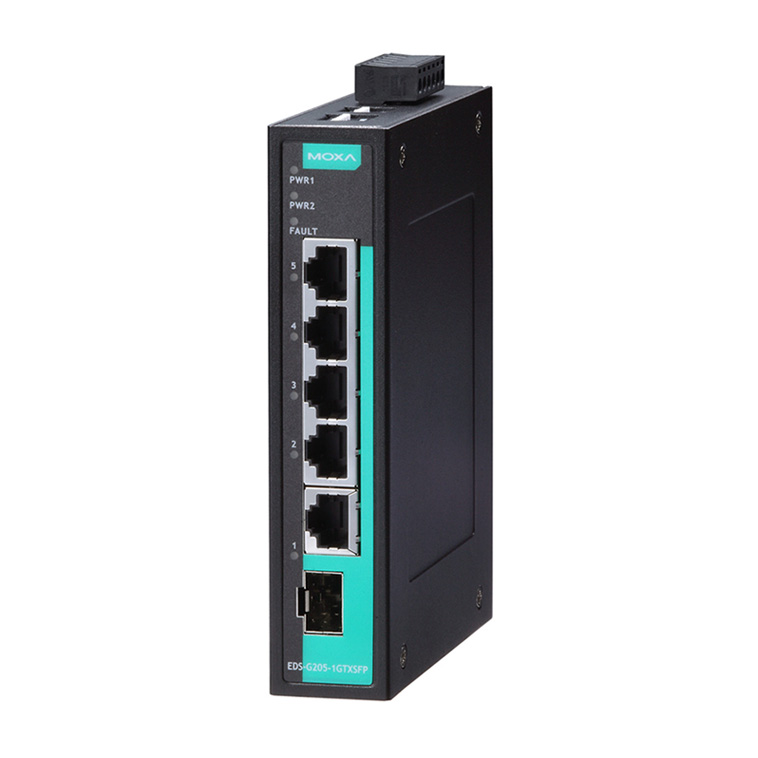

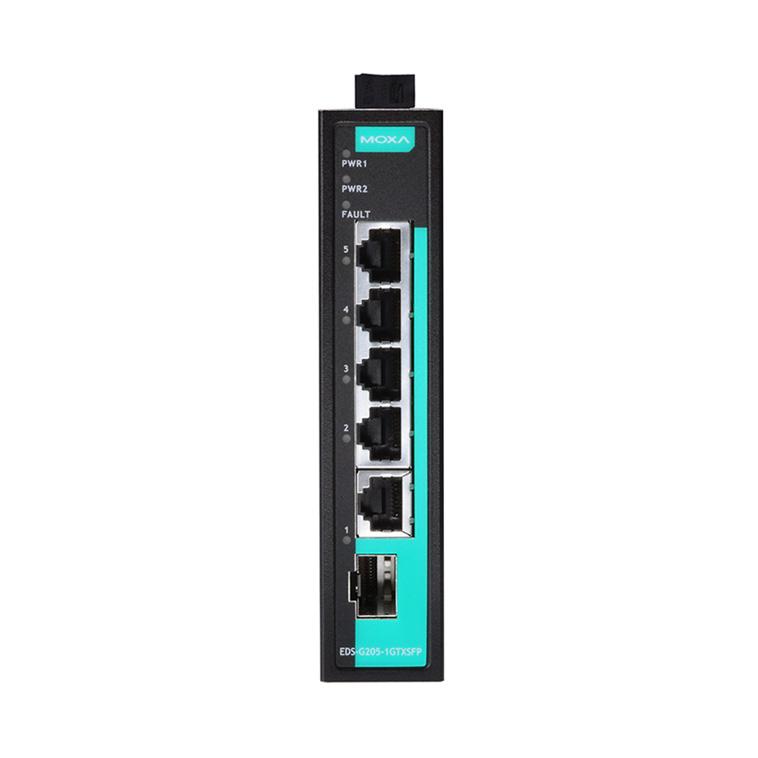

EDS-G205-1GTXSFP
5Gポートフルギガビットアンマネージドイーサネットスイッチ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 光ファイバオプションにより長距離延長および電気ノイズ耐性
- 冗長デュアル12/24/48 VDC電源入力
- 最大10 KBジャンボフレーム伝送サポート
- 電源障害およびポートブレーク警報用リレイ出力警報
- ブロードキャストストーム保護
- -40～75℃動作温度範囲（Tモデル）
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
EDS-G205-1GTXSFPは、5ギガビットイーサネットポートおよび最大1光ファイバポートを搭載し高帯域幅を必要とするアプリケーションに理想的なアンマネージドスイッチです。
EDS-G205-1GTXSFPスイッチは、産業用ギガビットイーサネット接続に必要な経済的なソリューションを提供すると共に、電源障害またはポートブレークが発生したときにネットワーク管理者に警告するビルトインリレイ警告機能を備えています。さらに、アドオン4ピンDIPスイッチは、ブロードキャスト保護、ジャンボフレーム、 IEEE 802.3az エネルギーセービングの機能をコントロールするために使用ができます。また、100/1000 SFPスピードスイッチングは、あらゆる産業オートメーションアプリケーションのためのオンサイト設定に最適です。
このEDS-G205-1GTXSFPモデルは、-10～60℃の動作温度範囲、他のモデルでは、-40～75℃のワイド動作温度範囲を有する2つのモデルが提供できます。どちらのモデルも産業用オートメーションコントロールアプリケーションに必要とする特別なニーズを満たすことを保証するために100％のバーンインテストが実施されています。EDS-G205-1GTXSFPスイッチは、DINレール上またはディストリビューションボックスに容易に設置が可能です。
| テクノロジ | |
| 規格 | IEEE 802.3 10BaseT IEEE 802.3u 100BaseT(X) and 100BaseFX IEEE 802.3ab 1000BaseT(X) IEEE 802.3z 1000BaseX IEEE 802.3x フローコントロール IEEE 802.3az エネルギー効率イーサネット |
|---|---|
| プロセッシングタイプ | ストアードおよびフォワード |
| フローコントロール | IEEE 802.3x フローコントロール、バックプレッシャフローコントロール |
| スイッチングプロパティ | |
| テーブルサイズ | 8 K |
| パケットバッファサイズ | 1024 kbit |
| ジャンボフレームサイズ | 10 KB |
| インターフェース | |
| RJ45ポート | 10/100/1000BaseT(X) オートネゴシエーションスピード、半/全2重モードおよびオートMDI/MDI-X 接続 |
| ファイバポート | 100/1000Base SFPスロット(SFPモデル) |
| DIPスイッチ | 電源障害警報用、イネーブル/ディセーブルブロードキャストストーム保護、ジャンボフレーム、IEEE 802.3azエネルギーセービングおよび100/1000 SFPスピードスイッチング |
| LED表示 | PWR1、PWR2、FAULT、10/100/1000M |
| アラーム接点 | 1リレイ出力、電流容量1A @ 24VDC |
| 電源 | |
| 入力電圧 | 12/24/48 VDC (9.6～60 VDC)、冗長デュアル入力 |
| 入力電流 | EDS-G205-1GTXSFP: 0.16A @ 24V |
| 接続 | 1リムーバル6コンタクトターミナルブロック |
| 逆極性保護 | 有 |
| メカニカル | |
| ハウジング | メタル、 IP30保護等級 |
| サイズ | EDS-G205-1GTXSFPシリーズ：29 x 135 x 105 mm |
| 重さ | EDS-G205-1GTXSFP シリーズ：290 g |
| 設置 | DINレールマウンティング、ウォールマウンティング (オプションキット付) |
| 環境 | |
| 動作温度 | 標準モデル： -10～60℃ ワイド温度モデル： -40～75℃ |
| 保管温度 | -40～85℃ |
| 相対湿度 | 5～95% (結露なきこと) |
| 規格および認証 | |
| 安全 | UL 508 |
| ハザードロケーション | UL/cUL Class 1 Division 2 Groups A/B/C/D、 ATEX Zone 2 Ex nA nC IIC T4 Gc (申請中) |
| EMI | FCC Part 15 Subpart B Class A、EN 55022 Class A |
| EMS | EN 61000-4-2 (ESD) Level 3, EN 61000-4-3 (RS) Level 3 EN 61000-4-4 (EFT) Level 3, EN 61000-4-5 (Surge) Level 3 EN 61000-4-6 (CS) Level 3 |
| 鉄道輸送 | EN-50121-4 |
| 海洋 | DNV、GL、LR、ABS、NK (申請中) |
| 衝撃 | IEC 60068-2-27 |
| 落下 | IEC 60068-2-32 |
| 振動 | IEC 60068-2-6 |
| Note | 最新の認証状況については、Moxaのwebサイトをご覧ください |
| MTBF (mean time between failures) | |
| 時間 | 2,823,446時間 |
| データベース | Telcordia (Bellcore)、GB |
| 保証 | |
| 5年間 | MOXA社 製品保証方針 |
サイズ (単位=mm)
| EDS-G205-1GTXSFP | アンマネージドフルギガビットイーサネットスイッチ 4 10/100/1000BaseT(X)ポート および 1コンボ10/100/1000BaseT(X) または 100/1000BaseSFP ポート -10～60℃動作温度 |
|---|
EDS-G205シリーズ 製品一覧
| EDS-G205 | 5ポート フルギガビット アンマネージドイーサネットスイッチ |
| EDS-G205-1GTXSFP | 5Gポートフルギガビットアンマネージドイーサネットスイッチ |
| EDS-G205-1GTXSFP-T | 5Gポートフルギガビットアンマネージドイーサネットスイッチ |
