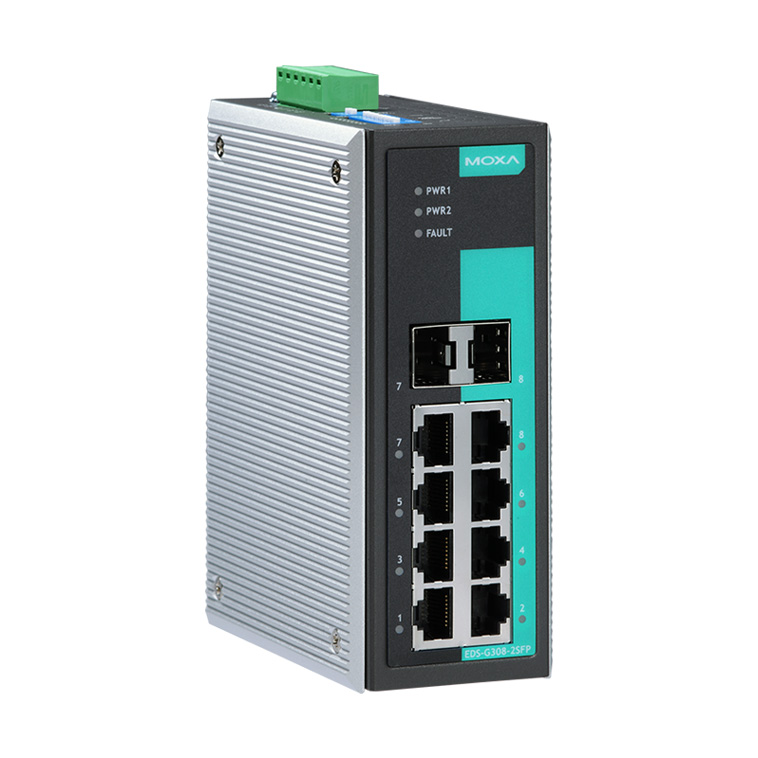

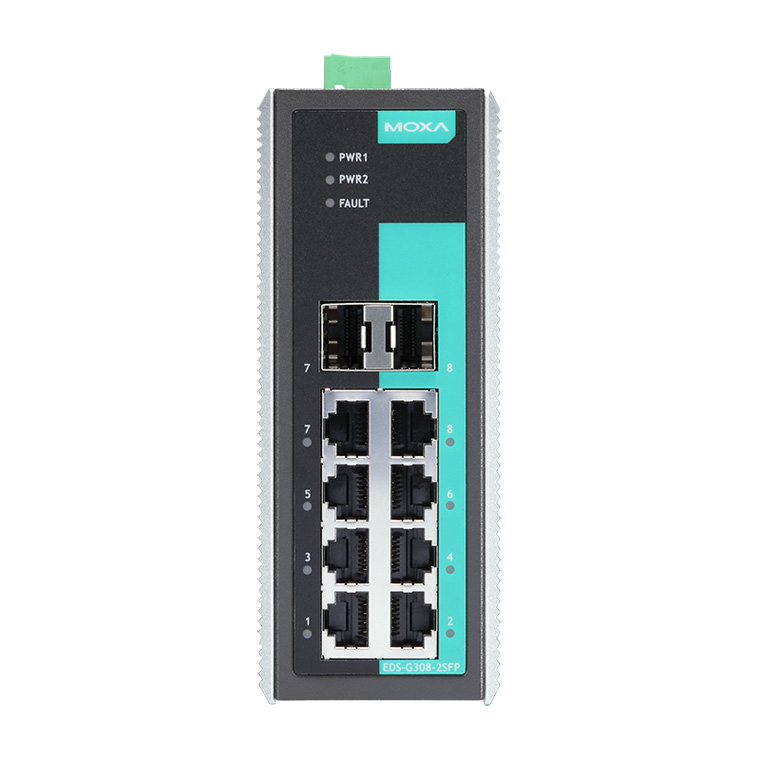

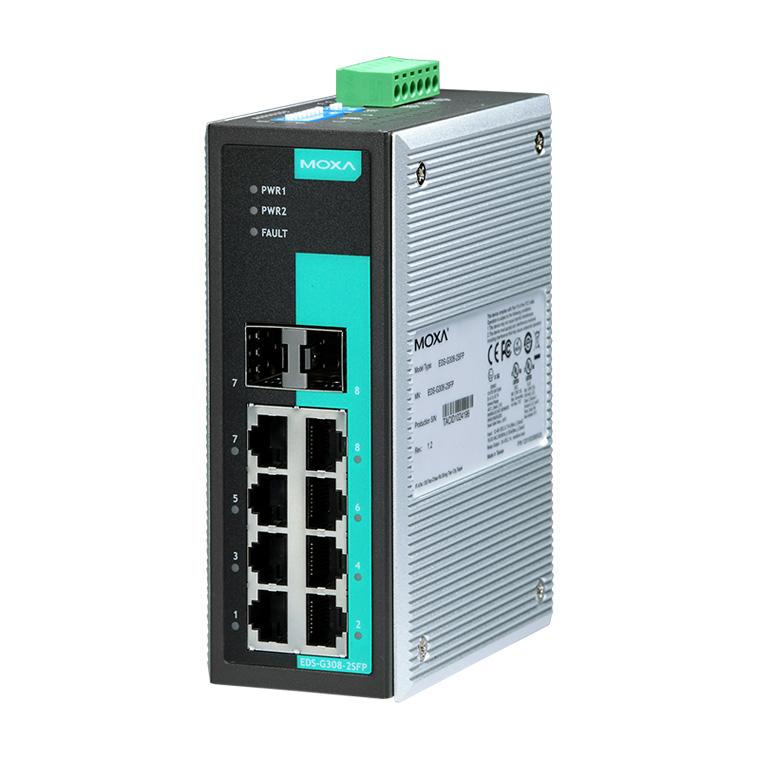

EDS-G308-2SFP
産業用 8ポート フルギガビットアンマネージドイーサネットスイッチ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 8ギガビットイーサネットポート
- 長距離伝送および電気的ノイズ免疫のためのファイバーオプティックオプション
- 電源障害およびポートブレークアラーム用リレー警報出力
- ブロードキャストストーム保護
- -40 ～ 75℃動作温度(Tモデル)
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
EDS-G308シリーズは、高帯域を要求するアプリケーションに最適な8つのギガビットイーサネットポートおよび最大2ファイバーオプティックポートを備えています。EDS-G308シリーズは、産業用ギガビットイーサネット接続の経済的なソリューションを提供します。電源障害またはポートブレークが起こると内蔵のリレーアラーム機能がメンテナンス担当者に対して警報を発します。EDS-G308シリーズは、2つのモデルがあります：標準動作温度モデル0～60℃および動作温度拡張モデル-40～75℃。これらの2モデルは、産業用オートメーションコントロールの特別な必要性を実現させることを保証するために100%のバーンインテストをパスしています。EDS-G308シリーズは、DIN-レールマウントおよびデストリビューションボックスに容易にインストールができます。
| テクノロジ | |
| 規格 | IEEE 802.3：10BaseT IEEE 802.3u：100BaseT(X)および100Base FX IEEE 802.3ab：1000Base(X) IEEE 802.3z：1000BaseSX/LX/LHX/ZX IEEE 802.3x：フローコントロール |
|---|---|
| プロセッシングタイプ | ストア&フォワード |
| フローコントロール | IEEE 802.3xフローコントロール バックプレッシャ･フローコントロール |
| インターフェース | |
| RJ45ポート | 10/100/1000BaseT(X)オートネゴシエーションスピード, 半2重/全2重デュープレックスモード, オートMDI/MDI-Xコネクション |
| ファイバーポート | 100/1000BaseSFPスロット |
| LED表示 | PWR1, PWR2, FAULT, 10/100/1000M |
| DIPスイッチ | ポートブレークアラーム, ブロードキャストストームプロテクションのイネーブル/ディセーブル |
| 警報接点 | 1 リレー出力, 電流容量1A @24VDC |
| メカニカル | |
| ケース | IP30プロテクション･メタルケース |
| サイズ(幅×高さ×奥行) | 53×135×105mm |
| 重量 | 880g |
| 取付 | DINレール, ウォールマウント(オプションキット) |
| 環境 | |
| 動作温度 | 標準温度モデル：-10 ～ 60℃ ワイド温度モデル：-40 ～ 75℃ |
| 保管温度 | -40 ～ 85℃ |
| 相対湿度 | 5 ～ 95% (結露なきこと) |
| 電源 | |
| 入力電圧 | 12/24/48VDC (9.6 ～ 60VDC) リダンダント入力 |
| 入力電流 | EDS-G308：0.29A @ 24 VDC EDS-G308-2SFP：0.31A @ 24 VDC |
| 接続 | リムーバブル 6ピンターミナルブロック |
| リバース極性保護 | 有り |
| 適合規格 | |
| 安全 | UL508 |
| EMI | FCC Part 15, CISPR (EN55022) class A |
| EMS | EN61000-4-2 (ESD), level 3 EN61000-4-3 (RS), level 3 EN61000-4-4 (EFT), level 3 EN61000-4-5 (Surge), level 3 EN61000-4-6 (CS), level 3 |
| ハザード環境 | UL/cUL Class 1, Division 2, Groups A, B, C, D; ATEX Class I, Zone 2, Ex nC IIC |
| 衝撃 | IEC 60068-2-27 |
| 落下 | IEC 60068-2-32 |
| 振動 | IEC 60068-2-6 |
| MTBF | 時間：2,424,649 hrs データベース：Telcordia (Bellcore), GB |
| マリタイム | DNV, GL, ABS, LR, NK |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
寸法
| EDS-G308-2SFP | アンマネージドフルギガビットイーサネットスイッチ 6x 10/100/1000BaseT(X)ポート 2 10/100/1000BaseT(X)または1000BaseSFPスロットコンボポート 動作温度 0 ～ 60℃ |
|---|
DINレール電源
| DR-4524 | 45W/2A DINレール 24VDC電源 ユニバーサル85 ～ 264VAC入力 動作温度 -10 ～ 50℃ |
|---|---|
| DR-75-24 | 75W/3.2A DINレール 24VDC電源 ユニバーサル85 ～ 264VAC入力 動作温度 -10 ～ 60℃ |
| DR-120-24 | 120W/5A DINレール 24VDC電源 ユニバーサル88 ～ 132VAC/176 ～ 264VACスイッチ切換入力 動作温度 -10 ～ 60℃ |
| MDR-60-24 | 60W/2.5A DINレール 24VDC電源 ユニバーサル85 ～ 264VAC入力 動作温度 -20 ～ 70℃ |
| MDR-40-24 | 40W/1.7A DINレール 24VDC電源 ユニバーサル85 ～ 264VAC入力 動作温度 -20 ～ 70℃ |
マウンティングキット
| RK-4U | 4U 19"ラックマウントキット |
|---|---|
| WK-46 | ウォールマウントキット |
EDS-G308シリーズ 製品一覧
| EDS-G308 | 産業用 8ポート フルギガビットアンマネージドイーサネットスイッチ |
| EDS-G308-2SFP | 産業用 8ポート フルギガビットアンマネージドイーサネットスイッチ |
| EDS-G308-2SFP-T | 産業用 8ポート フルギガビットアンマネージドイーサネットスイッチ |
| EDS-G308-T | 産業用 8ポート フルギガビットアンマネージドイーサネットスイッチ |
