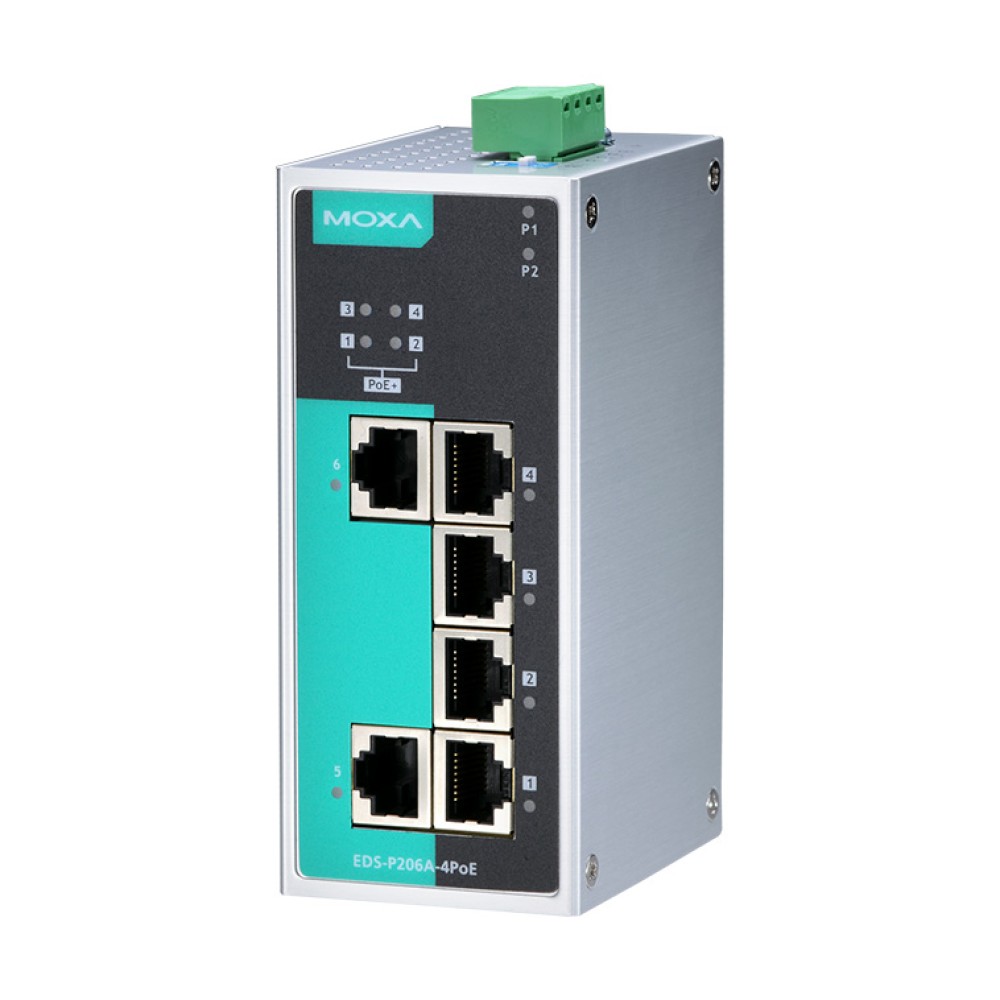

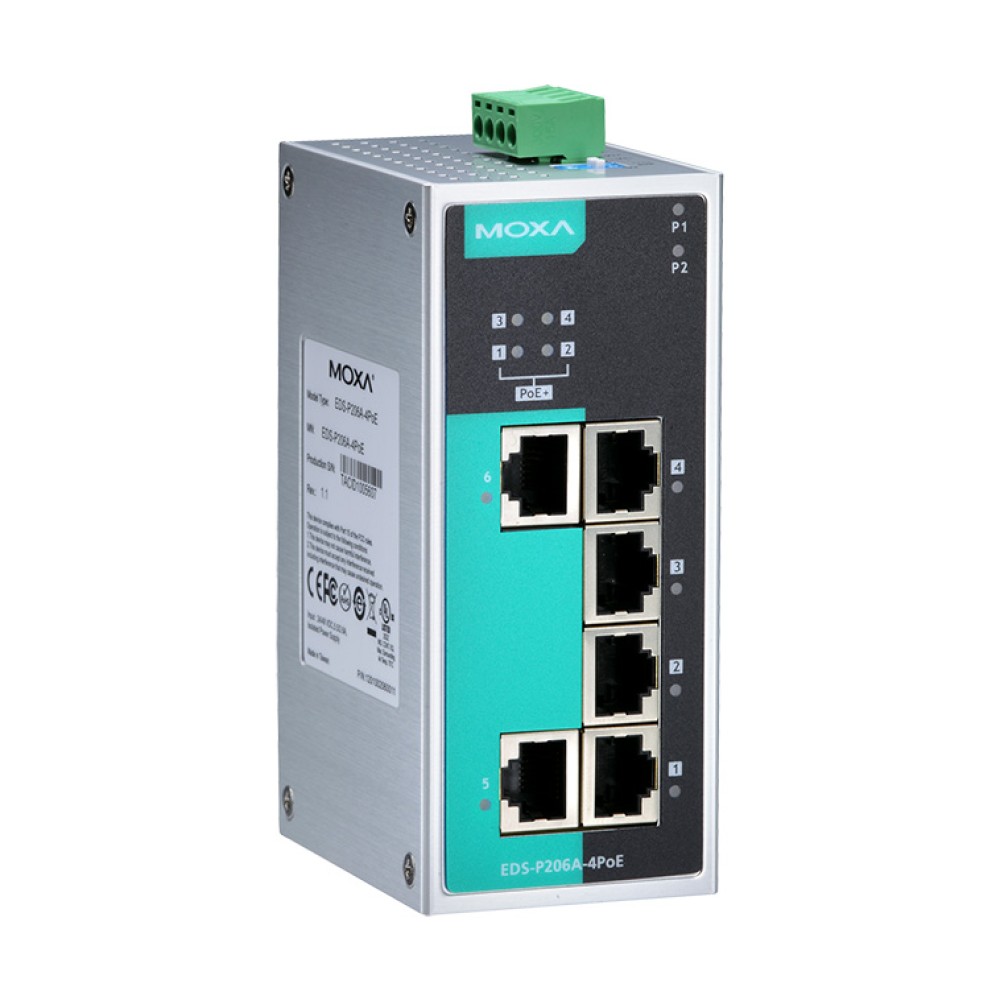

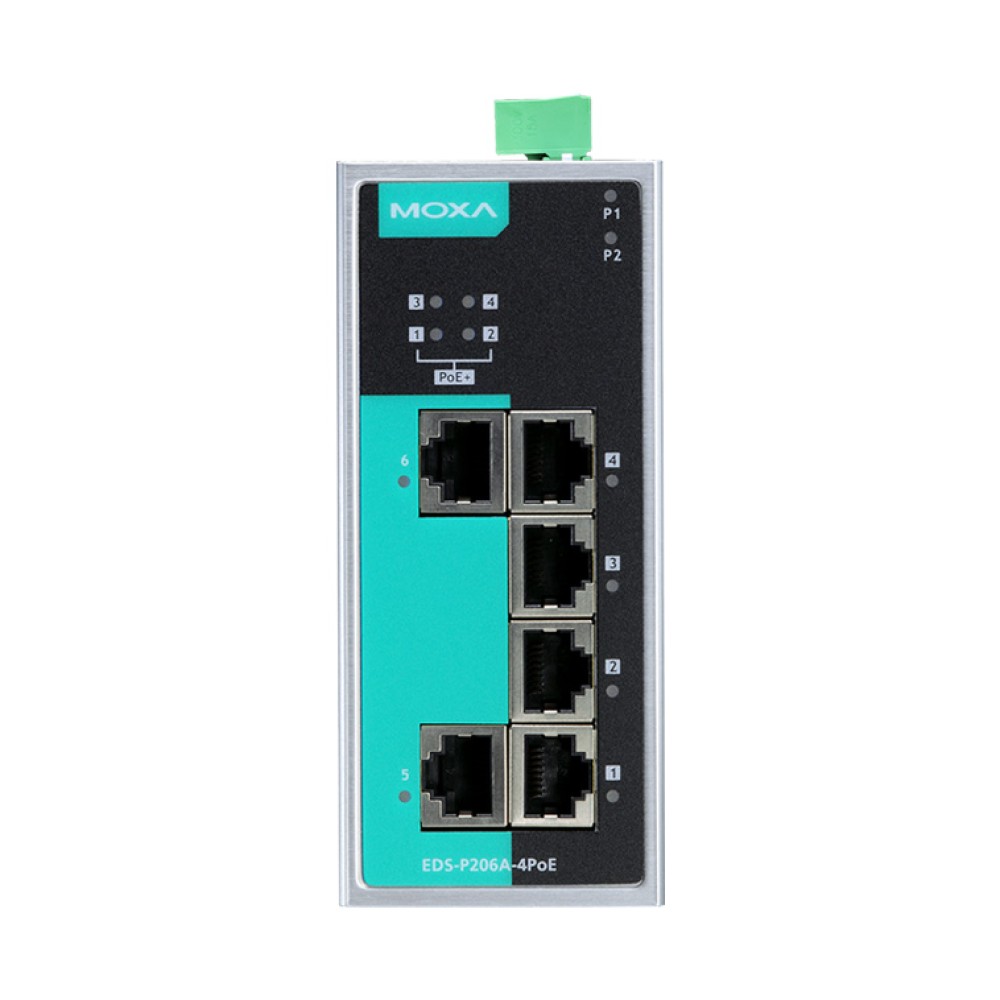

EDS-P206A-4PoE-T
産業用6ポートIEEE 802.3af/at PoE+ アンマネージドイーサネットスイッチ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 4 IEEE 802.3at 対応PoEおよびイーサネットコンボポート
- 最大30W / PoEポート@24/48VDC
- インテリジェント電源消費検知および分類
- リダンダントデュアル VDC電源入力
- -40 ～ 75℃動作温度範囲 (Tモデル)
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 型番
- シリーズ
- FAQ
EDS-P206A-4PoEスイッチは、ポート1から4でPoE（Power-over-Ethernet）をサポートするスマートな6ポートのアンマネージドイーサネットスイッチです。EDS-P206A-4PoEスイッチは電源装置（PSE）として分類され、 電源の集中化を可能にし、ポートごとに最大30ワットの電力を供給します。このスイッチはIEEE 802.3af/at準拠の受電デバイス（PD）に電力を供給し、追加の電源配線の必要がなく、IEEE 802.3/802.3u/802.3xに10/100M、全2重/半2重、MDI/MDI-X自動検出により、産業用イーサネットネットワークに経済的なソリューションを提供します。
| テクノロジ | |
| 規格 | IEEE 802.3at Power-over-Ethernet(PoE) IEEE 802.3 10BaseT IEEE 802.3u 100BaseT(X) IEEE 802.3x フロー制御 |
|---|---|
| プロセッシングタイプ | ストアー&フォワード |
| フロー制御 | IEEE 802.3x フロー制御, バックプレッシャフロー制御 |
| スイッチプロパティ | |
| MACテーブルサイズ | 2K |
| パケットバッファサイズ | 768Kbit |
| インターフェース | |
| RJ45ポート | 10/100BaseT(X) オートネゴシエーションスピード, 全2重/半2重モード, オートMDI/MDI-X 接続 |
| ファイバーポート | 100BaseFXポート(SC/STコネクタ) |
| PoEピンアウト | V+, V+, V-, V- for pins 1, 2, 3, 6 (Endspan, MDI-X Alternative A) |
| 電源 | |
| 入力電圧 | 12/24/48 VDC(冗長デュアル入力) |
| 動作電圧 | 12～57VDC |
| 入力電流 | 5.55A @24VDC |
| 過電流保護 | 有 |
| 接続 | 1 リムーバル 4 コンタクトターミナルブロック |
| 逆極性保護 | 有 |
| メカニカル | |
| ハウジング | メタル, IP30保護 |
| 重さ | 375g |
| サイズ | 50.3×114×70mm |
| 取り付け | DINレールマウンティング, ウォールマウンティング (オプションキット) |
| 環境 | |
| 動作温度 | 標準モデル : 0 ～ 60℃ ワイド温度モデル : -40 ～ 75℃ |
| 保管温度 | -40 ～ 85℃ |
| 相対湿度 | 5 ～ 95% (結露なきこと) |
| 認証 | |
| 安全 | UL508 |
| EMC | EN 55032/24 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV IEC 61000-4-6 CS: Signal: 10 V IEC 61000-4-8 |
| 衝撃 | IEC 60068-2-27 |
| 落下 | IEC 60068-2-32 |
| 振動 | IEC 60068-2-6 |
| MTBF | |
| 時間 | 1,398,743 時間 |
| 規格 | Telcordia (Bellcore), GB |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
| EDS-P206A-4PoE-T | アンマネージドイーサネットスイッチ 2 10/100BaseT(X)ポート および 4 PoEポート -40 ～ 75℃動作温度 |
|---|
オプショナルアクセサリ
| SPL-24 | PoE スプリッタ 最大出力12.95W @24VDC 0 ～ 60℃動作温度 |
|---|---|
| SPL-24-T | PoE スプリッタ 最大出力12.95W @24VDC -40 ～ 75℃動作温度 |
| DR-75-48/DR-120-48 | 75W/120W DINレール 48VDC電源 |
| WK-46 | ウォールマウンティングキット |
| RK-4U | 4U高 19"ラックマウントティングキット |

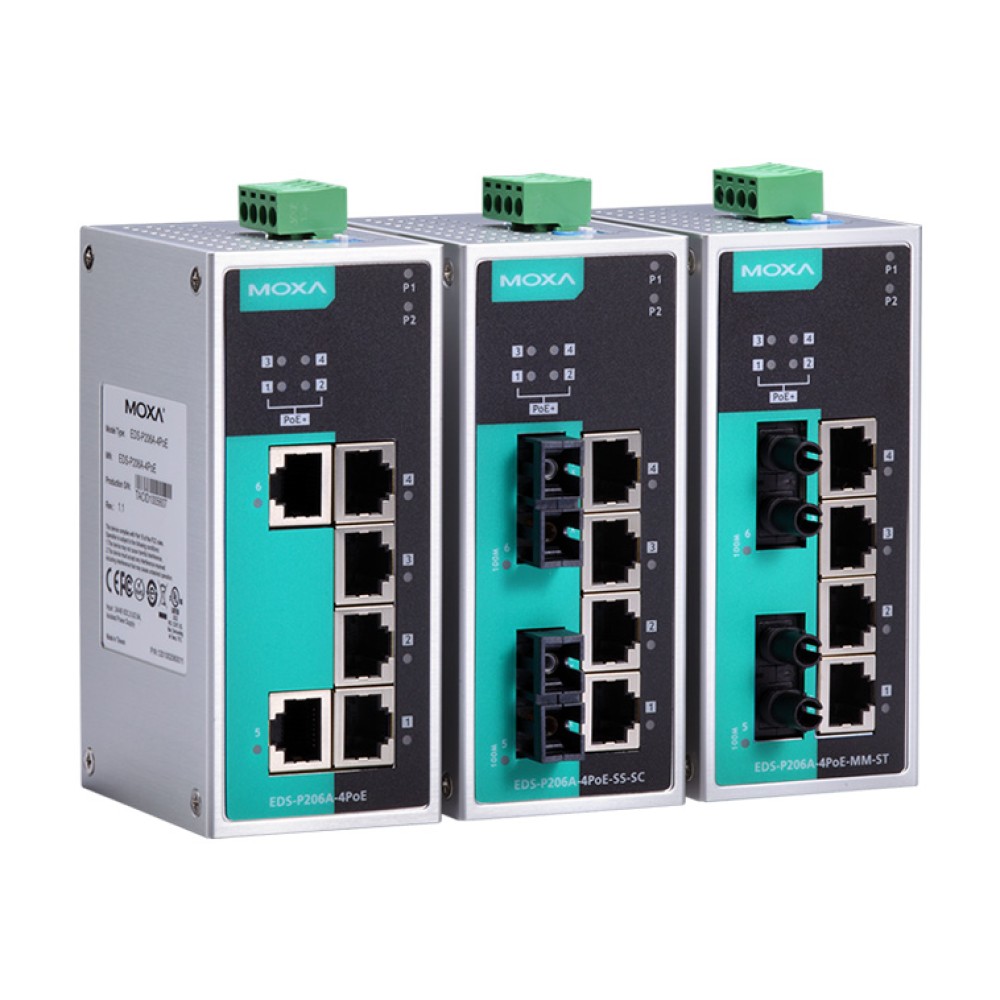

EDS-P206Aシリーズ 製品一覧
| EDS-P206A-4PoE | 産業用6ポートIEEE 802.3af/at PoE+ アンマネージドイーサネットスイッチ |
| EDS-P206A-4PoE-MM-SC | 産業用6ポートIEEE 802.3af/at PoE+ アンマネージドイーサネットスイッチ |
| EDS-P206A-4PoE-MM-SC-T | 産業用6ポートIEEE 802.3af/at PoE+ アンマネージドイーサネットスイッチ |
| EDS-P206A-4PoE-MM-ST | 産業用6ポートIEEE 802.3af/at PoE+ アンマネージドイーサネットスイッチ |
| EDS-P206A-4PoE-MM-ST-T | 産業用6ポートIEEE 802.3af/at PoE+ アンマネージドイーサネットスイッチ |
| EDS-P206A-4PoE-M-SC | 産業用6ポートIEEE 802.3af/at PoE+ アンマネージドイーサネットスイッチ |
| EDS-P206A-4PoE-M-SC-T | 産業用6ポートIEEE 802.3af/at PoE+ アンマネージドイーサネットスイッチ |
| EDS-P206A-4PoE-M-ST | 産業用6ポートIEEE 802.3af/at PoE+ アンマネージドイーサネットスイッチ |
| EDS-P206A-4PoE-M-ST-T | 産業用6ポートIEEE 802.3af/at PoE+ アンマネージドイーサネットスイッチ |
| EDS-P206A-4PoE-S-SC | 産業用6ポートIEEE 802.3af/at PoE+ アンマネージドイーサネットスイッチ |
| EDS-P206A-4PoE-S-SC-T | 産業用6ポートIEEE 802.3af/at PoE+ アンマネージドイーサネットスイッチ |
| EDS-P206A-4PoE-SS-SC | 産業用6ポートIEEE 802.3af/at PoE+ アンマネージドイーサネットスイッチ |
| EDS-P206A-4PoE-SS-SC-T | 産業用6ポートIEEE 802.3af/at PoE+ アンマネージドイーサネットスイッチ |
| EDS-P206A-4PoE-T | 産業用6ポートIEEE 802.3af/at PoE+ アンマネージドイーサネットスイッチ |
