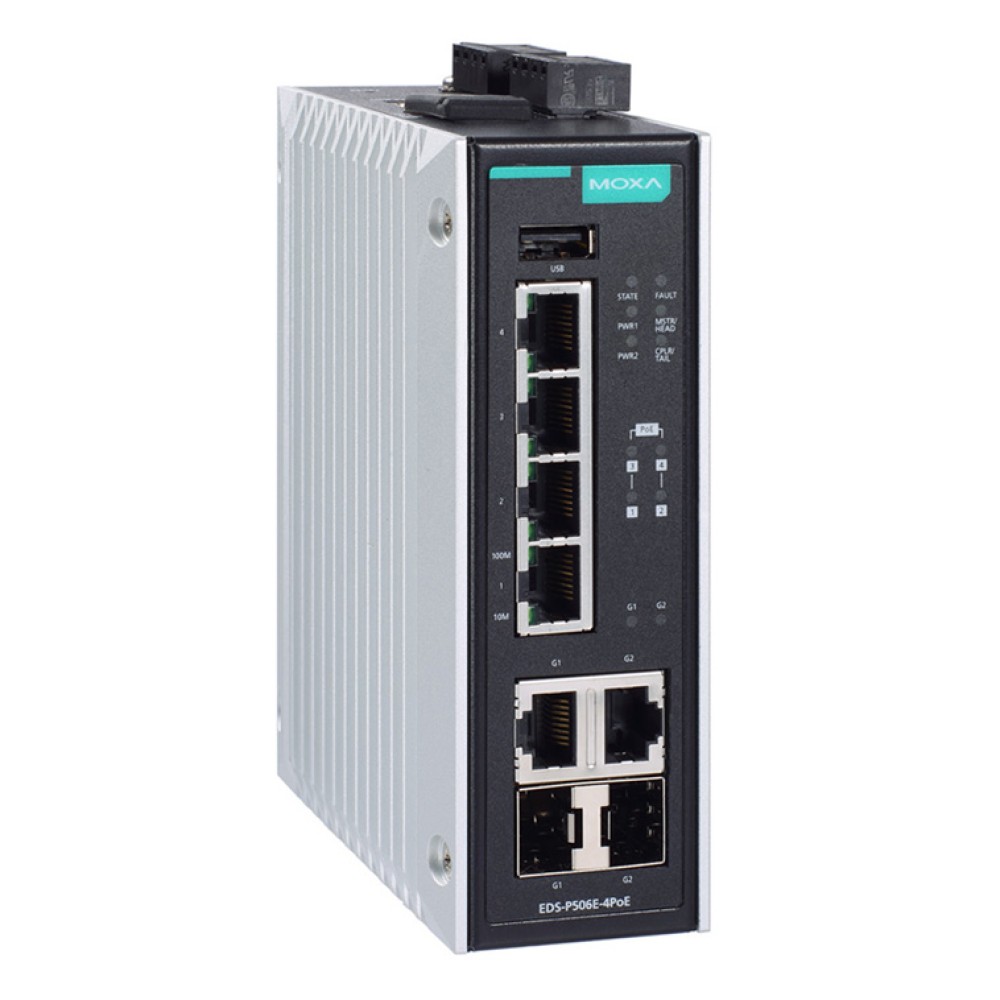

EDS-P506E-4PoE-2GTXSFP-T
4＋2Gポート ギガビットPoE+ マネージドイーサネットスイッチ,4 IEEE 802.3af/at PoE+ポート
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- IEEE 802.3af/at規格ビルトイン4 PoE+ポート
- 過酷な屋外環境に耐える4 kV LANサージ保護
- PoE診断による受電装置(PD)モードの解析
- 高帯域幅および長距離通信を実現する2 ギガビットコンボポート
- -40～75℃の環境において180WフルPoE+ローディングのオペレーション
- MXstudioによる可視化された産業ネットワークマネージメントサポート
- V-ON™によりミリセカンドレベルのマルチキャストデータおよびビデオネットワークのリカバリ保証
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
EDS-P506E-4PoEシリーズは、4つの10/100BaseT(X)、802.3af(PoE)、802.3at(PoE+)準拠イーサネットポート、2つのコンボギガビットイーサネットポートを標準で装備したギガビットマネージドPoE+イーサネットスイッチです。
標準モードでPoE+ポートあたり最大30Wの電力を提供しますが、ワイパー/ヒーターを備えた耐候性IP監視カメラ、高性能無線アクセスポイント、または産業グレードのIP電話のような大型PoEデバイスには最大4対60Wの高出力を可能にします。
汎用性が高く、SFPファイバポートはデバイスからコントロールセンターまで最大120kmの距離を高いEMI耐性でデータ送信できます。 イーサネットスイッチとして、STP/RSTP、ターボリング、ターボチェーン、PoE電力管理、PoEデバイス自動チェック、PoE電力スケジューリング、PoE診断、IGMP、VLAN、QoS、RMON、帯域幅管理、ポートミラーリングなどの様々な管理機能をサポートします。 また、PoEシステムの安定性の高い接続性を確保するために、4kVサージ保護を備え、屋外用途などの過酷な環境に耐えられる設計になっています。
| テクノロジー | |
| 規格 | IEEE 802.3af/at Power-over-Ethernet IEEE 802.3 10BaseT IEEE 802.3u 100BaseT(X)および100BaseFX IEEE 802.3ab 1000BaseT(X) IEEE 802.3z 1000BaseX IEEE 802.3x フローコントロール IEEE 802.1D-2004 Spanning Tree Protocol IEEE 802.1w Rapid STP IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1Q VLAN Tagging IEEE 802.1p Class of Service IEEE 802.1X Authentication IEEE 802.3ad Port Trunk with LACP |
|---|---|
| ソフトウェア機能 | |
| マネージメント | IPv4/IPv6, SNMP v1/v2c/v3, LLDP, Port Mirror, DDM, RMON, DHCP Server/Client, DHCP Option 66/67/82, BootP, TFTP, SMTP, RARP, Telnet, Syslog, SNMP Inform, Flow Control, Back Pressure Flow Control |
| フィルタ | 802.1Q VLAN, Port-Based VLAN, GVRP, IGMP v1/v2/v3, GMRP |
| 冗長プロトコル | STP, RSTP, MSTP, Turbo Ring v1/v2, Turbo Chain, Link Aggregation, V-ON |
| セキュリティ | RADIUS, TACACS+, MAB Authentication, HTTPS, SSL, SSH,Broadcast Storm Protection,Port Lock, MAC ACL, MAC Sticky, NTP Authentication, SMTP with TLS |
| タイムマネージメント | SNTP, NTP Server/Client, IEEE 1588v2 PTP (software-based) |
| 産業プロトコル | EtherNet/IP, Modbus/TCP, PROFINET IO |
| MIB | MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
| スイッチプロパティ | |
| プライオリティキュー | 4 |
| VLANの最大数 | 4096 |
| VLAN IDレンジ | VID 1～4094 |
| IGMPグループ | 256 |
| MACテーブルサイズ | 16 K |
| パケットバッファサイズ | 12 Mbits |
| インターフェース | |
| RJ45ポート | 10/100BaseT(X)または10/100/1000BaseT(X) オートネゴシエーションスピード |
| ファイバポート | 100/1000BaseSFPスロット |
| コンソールポート | USBシリアルコンソール (Type Bコネクタ) |
| PoEピンアウト | 2ペアPoEモード: V+, V+, V-, V- ピン 1, 2, 3, 6 (Endspan, MDI, Mode A) |
| DIPスイッチ | Turbo Ring, Master, Coupler, Reserve |
| アラーム接点 | 1リレイ出力、電流容量 0.5 A @ 48 VDC |
| デジタル入力 | 1 入力、同一グランド, しかし、エレクトロニクスから電気的に分離 • +13～+30 V：state "1" • -30～+3 V ：state "0" • 最大入力電流: 8 mA |
| 電源 | |
| 入力電圧 | 12/24/48 VDC, 冗長デュアル入力(> 50 VDC： PoE+または60W出力推奨) |
| 動作電圧 | 12～57 VDC |
| 入力電流 | 4.08 A @ 48 VDC |
| 過電流保護 | 有 |
| コネクション | 2リムーバブル 4コンタクト ターミナルブロック |
| 逆極性保護 | 有 |
| 消費電力 | Max. 18.96 Wフルローディング (PDの消費分なし) |
| パワーバジェット |
|
| メカニカル | |
| ハウジング | メタル |
| IP保護等級 | IP40 保護等級 |
| サイズ | 49.1 × 135 × 116 mm |
| 重量 | 910 g |
| インストレーション | DINレールマウンティング, ウォールマウンティング (オプショナルキット) |
| 環境 | |
| 動作温度 | 標準モデル：-10～60℃ ワイド温度モデル：-40～75℃ |
| 保管温度 | -40～85℃ |
| 相対湿度 | 5～95％ (結露なきこと) |
| 規格および認証 | |
| 安全 | UL 61010-2-201, EN 61010 (LVD) |
| EMC | EN 61000-6-2/6-4 |
| EMI | CISPR 22, FCC Part 15B Class A |
| EMS | EN 61000-4-2 (ESD): 接触: 8 kV; 気中: 15 kV EN 61000-4-3 (RS): 80 MHz～1 GHz: 20 V/m EN 61000-4-4 (EFT): 電源: 4 kV;信号: 4 kV EN 61000-4-5 (Surge): 電源: 4 kV; 信号: 4 kV EN 61000-4-6 (CS): 10 V EN 61000-4-8 |
| 変電所 | IEC 61850-3, IEEE 1613 |
| トラフィックコントロール | NEMA-TS2 |
| 鉄道 | EN 50121-4 |
| 衝撃 | IEC 60068-2-27 |
| 自由落下 | IEC 60068-2-31 |
| 振動 | IEC 60068-2-6 |
| MTBF (mean time between failures：平均故障間隔) | |
| 時間 | 755,167 時間 |
| 規格 | Telcordia (Bellcore), GB |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | MOXA社 製品保証方針 |
サイズ (単位 = mm)
| EDS-P506E-4PoE-2GTXSFP-T | 6ポート ギガビットマネージドイーサネットスイッチ 4 10/100BaseT(X) PoE/PoE+ポート 2 コンボポート(10/100/1000BaseT(X) または 100/1000BaseSFP) -40～75℃動作温度 |
|---|
オプショナルアクセサリ
| DINレール電源 | ||
| MDR-60-24 | 60W/2.5A DINレール24 VDC電源 ユニバーサル85～264 VAC または 120-370 VDC入力 -20～70℃動作温度 | |
|---|---|---|
| MDR-40-24 | 40W/1.7A DINレール24 VDC電源 ユニバーサル85～264 VAC または 120-370 VDC入力 -20～70℃動作温度 | |
| DR-4524 | 45W/2A 40W/1.7A DINレール24 VDC電源 ユニバーサル85～264 VAC または 120-370 VDC入力 -10～50℃動作温度 | |
| DR-75-24 | 75W/3.2A DINレール24 VDC電源 ユニバーサル85～264 VAC または 120～370 VDC入力 -10～60℃動作温度 | |
| DR-120-24 | 120W/5A DINレール24 VDC電源 88～132 VAC または 176～264 VAC入力(スイッチ切換) または 248～370 VDC -10～60℃動作温度 | |
| DR-75-48 | 75W/1.6A DINレール48 VDC電源 ユニバーサル85～264 VAC または 120-370 VDC入力 -10～60℃動作温度 | |
| DR-120-48 | 120W/2.5A DINレール48 VDC電源 ユニバーサル88～132 VAC または 176～264 VAC入力(スイッチ切換) または 248-370 VDC -10～60℃動作温度 | |
| DRP-240-48 | 240W/5A DINレール48 VDC電源 ユニバーサル85～264 VAC入力 または 120-370 VDC -10～70℃動作温度 | |
| 自動バックアップコンフィギュレータ | ||
| ABC-02-USB | マネージドスイッチおよびワイヤレスAP/ブリッジ/クライアント用 コンフィギュレーションバックアップおよび復元ツール | |
| マウンティングキット | ||
| RK-4U | 4U高19"ラックマウンティングキット | |
| トライアルソフトウェア | ||
| MXview | コンバージドオートメーションネットワーク用 産業用ネットワークマネージメントソフトウェア | |
EDS-P506Eシリーズ 製品一覧
| EDS-P506E-4PoE-2GTXSFP | 4＋2Gポート ギガビットPoE+ マネージドイーサネットスイッチ,4 IEEE 802.3af/at PoE+ポート |
| EDS-P506E-4PoE-2GTXSFP-T | 4＋2Gポート ギガビットPoE+ マネージドイーサネットスイッチ,4 IEEE 802.3af/at PoE+ポート |
