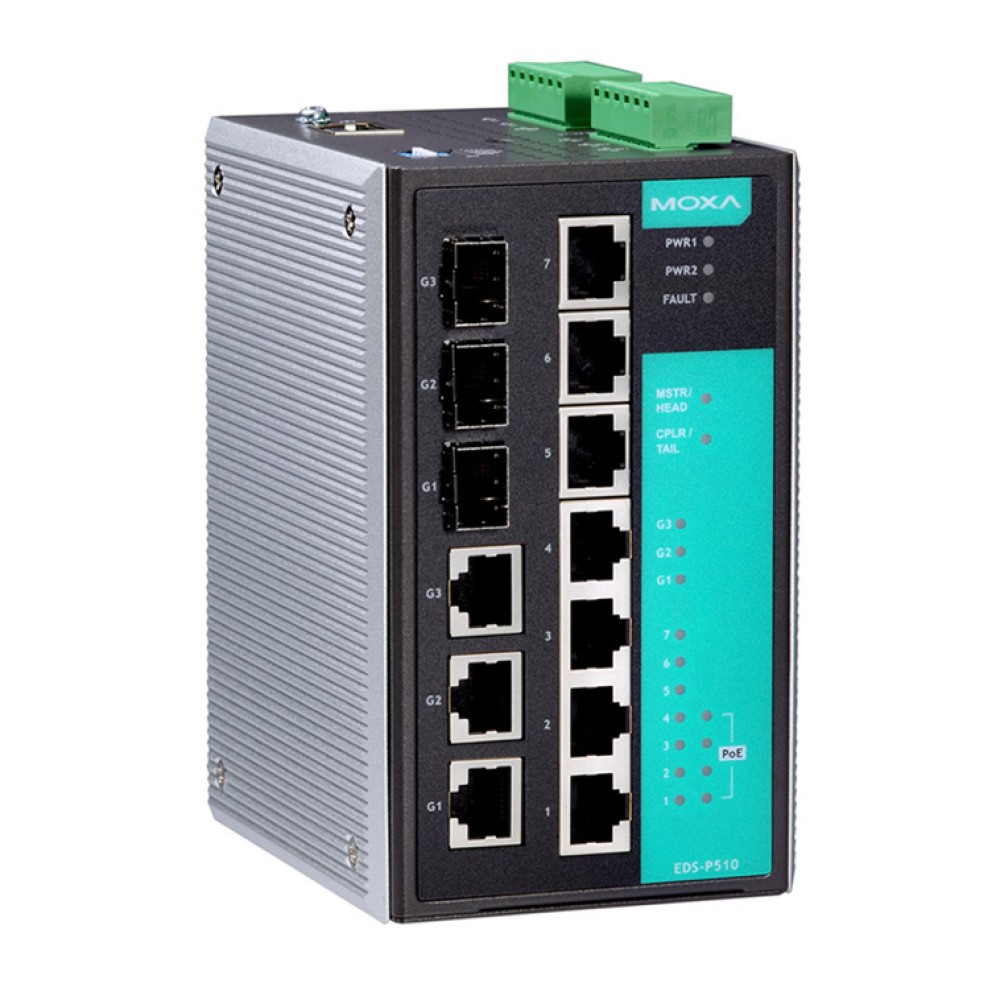

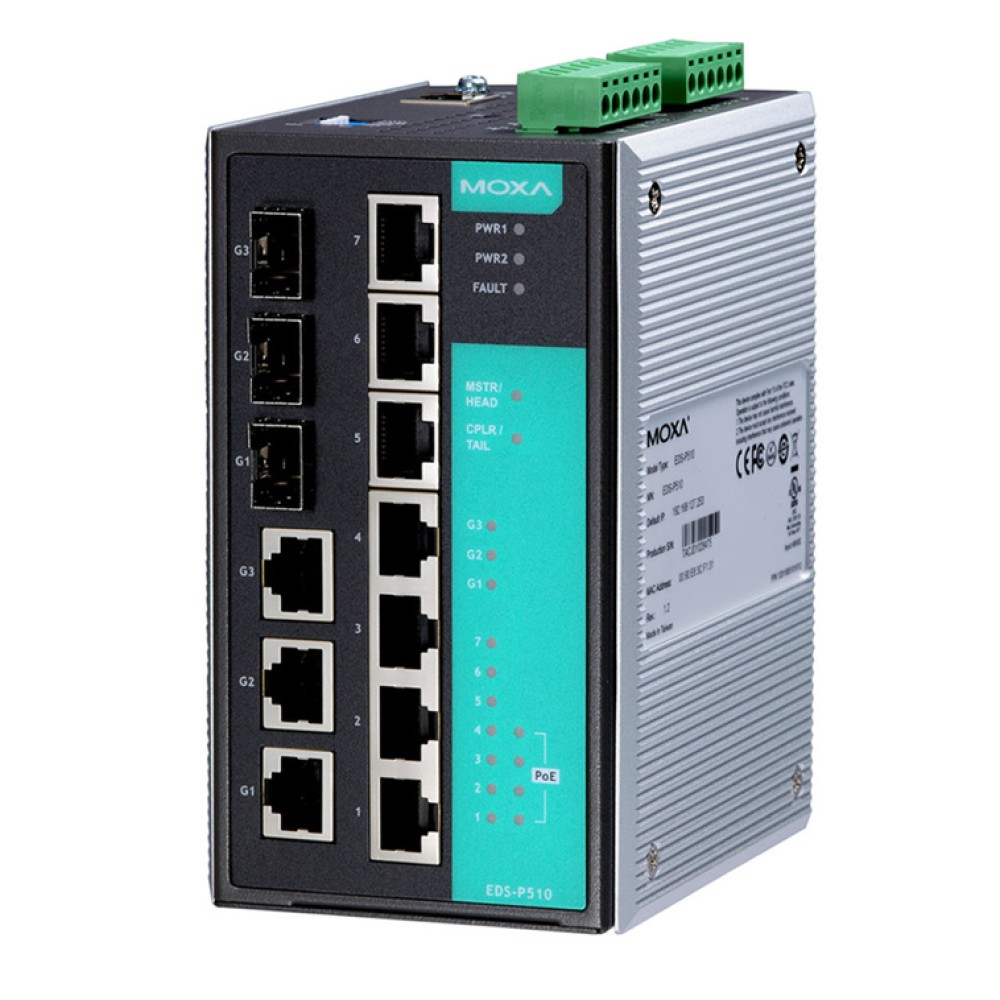

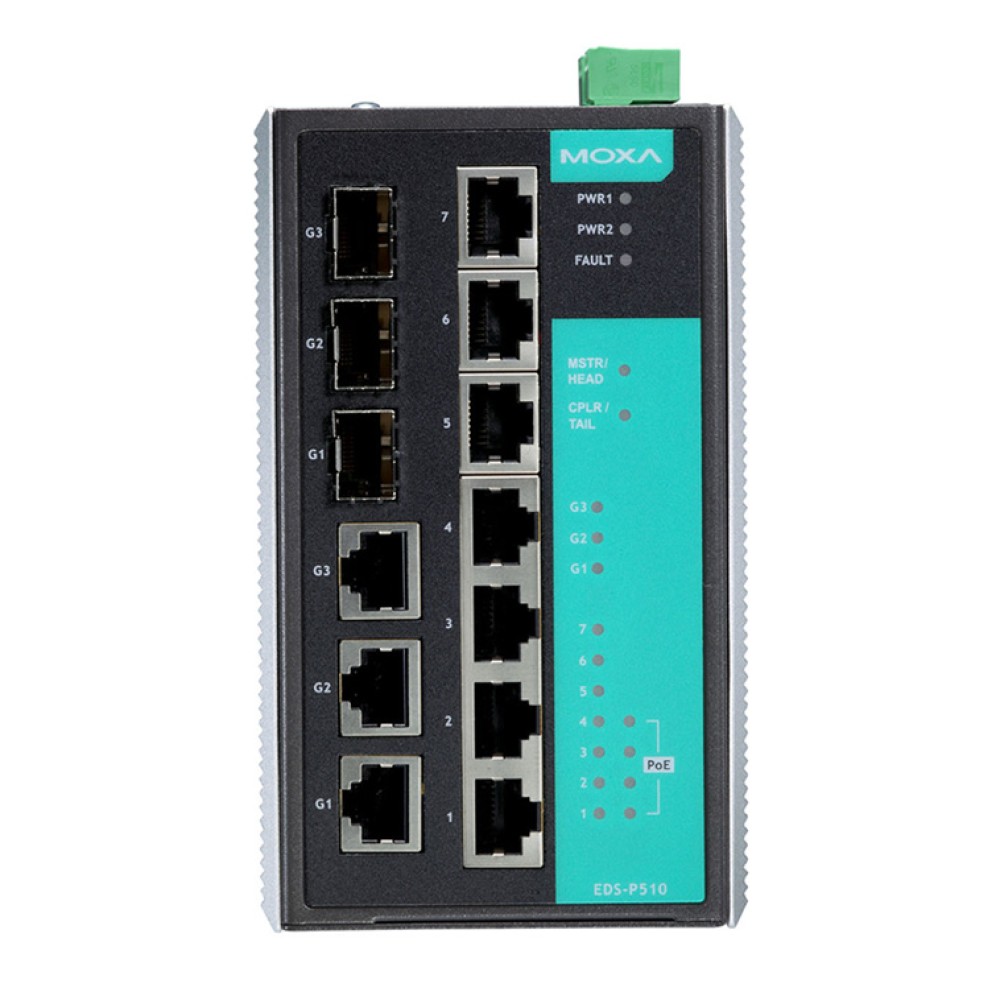

EDS-P510-T
7+3GポートギガビットPoEマネージドイーサネットスイッチ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
2025年01月27日 販売終了予定
こちらの製品は 2025年01月27日をもちまして 販売終了予定となっております。
主な製品特長
- 主なマネージド機能の迅速なコンフィギュレーションを行うためのコマンドラインインターフェース（CLI）*
- 先進的なPoE管理機能
- IEEE 802.3af Power-over-Ethernet技術
- IPv6 Ready logoアワード (IPv6 Logo Committee認証)
- IEEE 1588 PTP V2＊(精密時間プロトコル)ネットワークの精密時間同期
- 異なるポリシーによるIPアドレスの割り当てのためのDHCP Option 82
- EtherNet/IP* およびModbus/TCPプロトコルによるデバイスのマネージメントおよび監視のサポート
- 透過なデータ転送のためのEtherNet/IPおよびPROFINETプロトコルコンバーチブル
- リダンダントギガビットTurbo Ring、Turbo Chain(リカバリタイム< 20 ms)、RSTP/STPおよびMSTP*ネットワークリダンダンシ
- IGMPスヌーピングおよびGMRPによるマルチキャストトラフィックのフィルタリング
- ポートベースVLAN、IEEE 802.1Q VLANおよび GVRPプロトコルによりネットワーク計画が容易
- 最適な帯域幅使用のためのポートトランキング
- TACACS+*、SNMPv3、IEEE 802.1X、HTTPSおよびSSHによるネットワークセキュリティの強化
- MACアドレスに基づいた認証のないアクセスをブロックするためのポートロックポート機能
- SNMPv3, IEEE 802.1X, HTTPS, SSHによるネットワークのセキュリティ強化
- RMONによる効率的なネットワークの監視およびプロアクティブな能力
- 予期せぬネットワークステータスを予防する帯域幅管理
- オンラインデバッギングのためのポートミラーリング
- 異常発生時のE-mail、リレイ出力を介した自動警報
* Q3 2011 予定
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 型番
- シリーズ
- FAQ
EDS-P510シリーズイーサネットスイッチは、4 10/100BaseT(X) 802.3af(PoE)準拠イーサネットポートおよび3コンボギガビットイーサネットポートを備えたギガビット・マネージドリダンダントイーサネットスイッチです。EDS-P510イーサネットスイッチは、PoEポートにつき最大15.4Wの電力を提供します。またAC電源を利用できないあるいはローカルで提供するには費用が膨大にかかる現場にある監視カメラ、産業用ワイヤレスアクセスポイント、I/Oセンサなどのデバイスに電力を供給することができます。EDS-P510イーサネットスイッチは、非常に用途が広くまたSFPファイバーポートは、高いEMIに対して免疫であるためデバイスとコントロールセンタ間の距離最大80kmにデータを伝送することができます。イーサネットスイッチは、Turbo Ring、RSTP/STP、IGMP、VLAN、QoS、RMON、帯域幅管理、ポートミラーリングを含む様々な管理機能をサポートします。EDS-P510シリーズは、スケーラブルなバックボーン構築やPower-over-EthernetサポートをすることにメリットのあるIP監視およびエントリシステムのゲートなど特にセキュリティオートメーションアプリケーションのために設計されています。
| テクノロジ | |
| 規格 | IEEE 802.3af Power-over-Ethernet, IEEE 802.3 10BaseT IEEE 802.3u 100BaseT(X)および100Base FX, IEEE 802.3ab 1000Base(X), IEEE 802.3z 1000BaseSX/LX/LHX/ZX, IEEE 802.3x フロー制御, IEEE 802.1D スパンニングツリープロトコル, IEEE 802.1w Rapid STP, IEEE 802.1Q VLAN Tagging, IEEE 802.1p Class of Service, IEEE 802.1X 認証, IEEE 802.3ad LACPによるポートトランク |
|---|---|
| プロトコル | IGMPv1/v2デバイス, GMRP, GVRP, SNMPv1/v2c/v3, DHCPサーバ/クライアント, DHCP Option 82, BootP, TFTP, SNTP, SMTP, RARP, RMON, HTTP, HTTPS, Telnet, SSH, Syslog |
| MIB | MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
| フロー制御 | IEEE 802.3xフロー制御, バックプレッシャフロー制御 |
| スイッチプロパティ | |
| プライオリティキュー | 4 |
| 最大VLAN数 | 64 |
| IGMPグループ | 256 |
| VLAN IDレンジジ | VID 1 ～ 4096 |
| インターフェース | |
| RJ-45 ポート | 10/100BaseT(X)または10/100/1000BaseT(X) オートネゴシエーションスピード |
| ファイバーポート | 1000BaseSFP スロット |
| コンソール | RS-232C（RJ-45） |
| LED 表示 | PWR1, PWR2, FAULT, 10/100M (TP port), 10/100/1000M (ギガビットポート), MASTER, COUPLER, PoE |
| アラーム接点 | 2リレー出力, 電流容量0.5A @ 48 VDC |
| デジタル入力 | 2入力同一グランド(電気的にアイソレーション) ・ +13～+30V state "1" ・ -30～+3V state "0" ・ 最大入力電流： 8 mA |
| 電源 | |
| 入力電圧 | 48 (46～50V) VDC, リダンダントデュアル入力 |
| 過電流保護 | 有り |
| 接続 | 2リムーバル 6ピンターミナルブロック |
| 極性リバース保護 | 有り |
| PoE (ポート) | |
| 最大出力電力 | 15.4W |
| 出力電圧 | 44～48.5 VDC |
| 最大出力電流 | 350 mA |
| 最大過負荷保護 | 400 mA |
| メカニカル | |
| ケース | IP30プロテクション, メタルケース |
| 重量 | 1170 g |
| サイズ | 80.2 x 135 x 105 mm |
| 取付 | DIN レール、ウォールマウント(オプションキット) |
| 環境 | |
| 動作温度 | 0 ～ 60℃ T モデル: -40 ～ 75℃ |
| 保管温度 | －40 ～ 85℃ |
| 相対湿度 | 5 ～ 95% (結露なきこと) |
| 認証 | |
| EMI | FCC Part 15, CISPR (EN55022) class A |
| EMS | EN61000-4-2 (ESD), level 3 EN61000-4-3 (RS), level 3 EN61000-4-4 (EFT), level 3 EN61000-4-5 (Surge), level 3 EN61000-4-6 (CS), level 3 EN61000-4-8 |
| 安全 | UL508, EN60950-1 |
| 衝撃 | IEC60068-2-27 |
| 落下 | IEC60068-2-32 |
| 振動 | IEC60068-2-6 |
| MTBF (meantime between failures) | 時間 : 203,000時間 データベース : Telcordia (Bellcore), GB |
| マリタイム | DNV, GL, ABS, LR, NK |
| 道路交通 | NEMA TS2 (申請中) |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
| EDS-P510 | 産業用マネージドギガビットイーサネットスイッチ, 3 10/100BaseT(X) ポート, 4 PoE 10/100BaseT(X)ポート, 3 10/100/1000BaseT(X) または100/1000BaseSFPスロット コンボポート, 0～60℃ | /tr>
|---|
マネージドイーサネットスイッチ - ワイド動作温度
| EDS-P510-T | 産業用マネージドギガビットイーサネットスイッチ, 3 10/100BaseT(X) ポート, 4 PoE 10/100BaseT(X)ポート, 3 10/100/1000BaseT(X) または100/1000BaseSFPスロット コンボポート, -40～60℃ | /tr>
|---|
DINレール電源
| DR-120-48 | 120W/2.5A DINレール48 VDC 電源, 88～132 VAC/176～264 VAC入力スイッチ切換 |
|---|
アクセサリ - SNMP OPC Server Proソフトウェア
| EDS-SNMP OPC Server Pro | CD, EDS-SNMP OPC Server Pro ソフトウェア, マニュアル | /tr>
|---|
バックアップコンフィギュレータ
| ABC-01 | 自動バックアップコンフィギュレータ, RS-232Cコンソールポート経由, 0～60℃ | /tr>
|---|
マウントキット
| RK-4U | 4U 19"ラックマウントキット | /tr>
|---|---|
| WK-46 | ウォールマウントキット |
PoEスプリッタ
| SPL-24 | PoEスプリッタ, 最大出力 12.95W ＠ 24 VDC, 0～60℃ | /tr>
|---|---|
| SPL-24-T | PoEスプリッタ, 最大出力 12.95W ＠ 24 VDC, -40～75℃ |
EDS-P510シリーズ 製品一覧
| EDS-P510 | 7+3GポートギガビットPoEマネージドイーサネットスイッチ |
| EDS-P510-T | 7+3GポートギガビットPoEマネージドイーサネットスイッチ |
