EIRM-EXTEND
イーサネット延長＋ネットワークマネージメントエクステンダー
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- イーサネット通信を最大1900m延長
- 交通管制用機器に必要なNEMA TS1/TS2要件に適合
- 産業環境に必要なIEC61000-6-2 EMCジェネリック規格免疫に準拠
- SNMPにより接続されたデバイスを監視すると共にイーサネットエクステンダのマネージメントをサポート
- TCP/IPのような上位層プロトコルと透過的に動作
- イーサネットポート：10/100Mbps、全2重/半二重、オートネゴシエーション、オートMDI/MDIX
- イーサネットエクステンダ (RJ-11 および ターミナルブロック)ポート
- ユニットのフロントパネルにあるスピードインジケータLEDによる50Mbps @ 約300mから1Mbps @ 約1900mの10通信スピード表示
- 外部ハードウェアウォッチドッグサポート
- Web、CLI、SNMPマネージメント管理インターフェースサポート
- リンクステータス (VDSL、イーサネット)
- 冗長電源入力：12～32VDCターミナルブロック、12VDC (DCジャック)
- -40°C～75°C動作温度範囲
- 強化されたIP30保護等級アルミケース
カテゴリー
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
産業用EIRM-EXTENDは、過酷な環境で動作する設計がされ効率的に10/100イーサネットを既存のクロスオーバーUTPペアカッパーを使用して最大50Mbpsで300m、1Mbpsで1900mを越す延長を実現するポイント・ツー・ポイントマネージドイーサネットエクステンダです。
| スピード | 最大距離 |
|---|---|
| 1Mbps | 1900m |
| 10Mbps | 1400m |
| 20Mbps | 1000m |
| 30Mbps | 700m |
| 50Mbps | 300m |
アプリケーション
- 産業オートメーション
- ビルディングオートメーション
- SCADA
- 倉庫
- 交通管制システム
- POS
- CCTVをIPカメラに移行
- 監視カメラ
| 技術 | |
| 規格 | IEEE802.3 10BASE-T、IEEE802.3u 100BASE-TX、IEEE802.3x、Ethernet over VDSL |
|---|---|
| プロトコル | 上位層プロトコルに透過 |
| イーサネットポート | |
| RJ45ポート | 1 Ethernet 10/100BASE-TX 全2重/半2重 オートネゴシエーション、オートMDI/MDX |
| エクステンダインターフェース | |
| ポート | 1 RJ-11 または ターミナルブロックポート |
| スピード | 1/3/5/10/15/20/25/30/40/50Mbps |
| 距離 | 最大1.9km |
| ケーブル | 24AWG (直径0.5mm (ペア線) または インピーダンス100Ohm) |
| 電源 | |
| 入力電圧 | 12VDC～32VDC |
| 電力消費量 | 5.76W Max. 0.48A @ 12VDC, 0.24A @ 24VDC | 接続 | 12VDC 電源ジャック |
| メカニカル | |
| ケース | DINマウントIP30保護等級アルミ |
| サイズ | 5.0 × 11.0 × 13.5 cm |
| 環境 | |
| 動作温度 | -40 ～ 75℃ テスト済み 85℃ |
| 保管温度 | -40 ～ 85℃ |
| 相対湿度 | 5 ～ 95% (結露なきこと) |

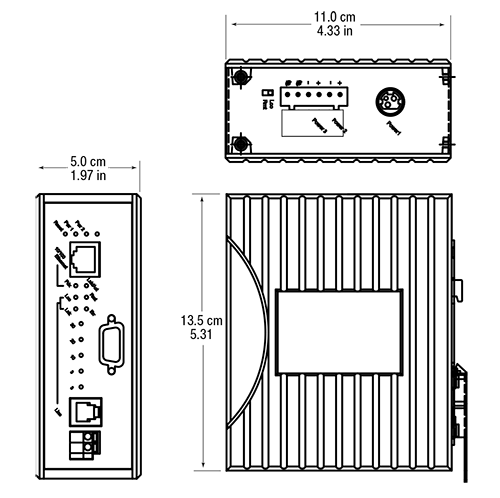

サイズ (単位＝cm)
| EIRM-EXTEND | イーサネット延長+ネットワークマネージメントエクステンダ |
|---|
