EtherWAN

EL100C

10/100BASE-TX to 100BASE-FXメディアコンバーター

主な製品特長

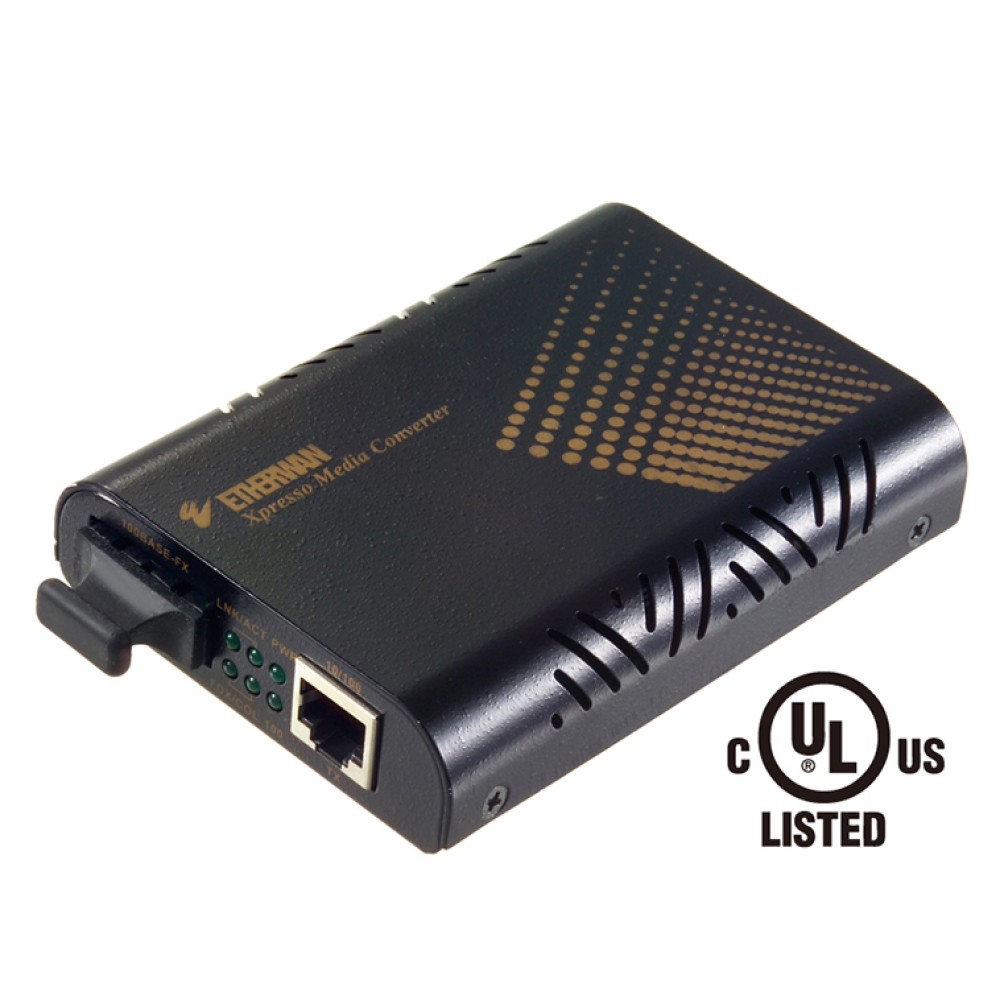

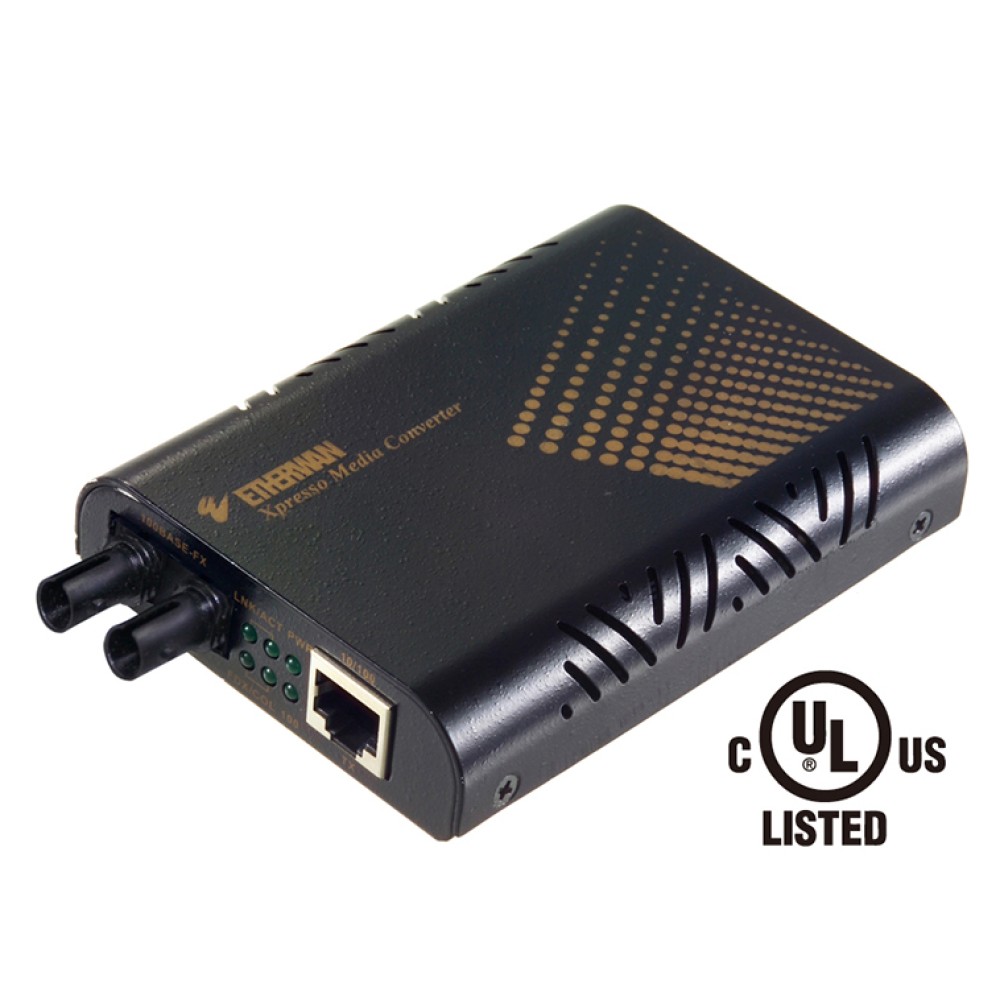

SC および STメディアコンバータ

  • SC および STファイバーポートを備えたマルチモード および シングルモードファイバーラインのサポート

DIPスイッチによるコンフィギュレーション

  • Link-fault-pass-throughのイネーブル または ディセーブル
  • 全2重 または 半2重イーサネットポートのイネーブル または ディセーブル
  • 全2重 または 半2重ファイバーポートのイネーブル または ディセーブル

Link-Fault-Pass-Through (LFPT)

  • LFPT機能がコンバータのリンクステータスをモニタする設計がされているのでネットワークオペレータは、ネットワーク接続のステータスを知ることができます。
  • ファイバーリンクがダウンするとLFPT機能は、接続されているデバイスにリンクがダウンしていることを通知するためにイーサネットポートをダウンさせます。またその逆も同様です。

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • シリーズ

EL100/EL110シリーズは、10/100BASE-T(X) と 100BASE-FX を変換するメディアコンバータです。簡単なプラグアンドプレイ設計によりネットワークインフラストラクチャの構築を容易にします。Link-Fault-Pass-Through (LFPT) 機能を搭載し、DIPスイッチで有効/無効を設定できます。EL100/EL110シリーズは、SCまたはSTファイバー回線の接続機器向けに設計されています。複数のメディアコンバータを収納することができるEtherWAN EMC1600シャーシシステムによりグループインストレーションが容易です。EL100/EL110は一般企業での環境に最適なメディアコンバータです。

技術
規格IEEE802.3 10BASE-T
IEEE802.3u 100BASE-TX/FX
IEEE802.3x全2重 および フロー制御
フォワード および フィルタリングレート14,880pps:10Mbps
148,810pps:100Mbps
パケットバッファメモリ128K bits
プロセッシングタイプ蓄積交換
半2重バックプレッシャ および IEEE802.3x全2重フロー制御
電源
入力電圧入力:12VDC
電力消費量1.92W Max. 0.16A @ 12VDC
メカニカル
ケースアルミケース
サイズ80.3mm (W) × 109.2mm (D) × 23.8mm (H)
重量150g
インストレーションウォールマウント または EMC1600メディアコンバータシャーシシステム使用
インターフェース
イーサネットポート10/100BASE-TX:1ポート
100BASE-FX:1ポート
LED表示ユニット:電源ステータス (Power)
ポート:10/100TX:Link/Activity、全2重/コリジョン、Speed
100FX:Link/Activity、全2重/コリジョン
環境
動作温度0~45℃
保管温度-10~70℃
相対湿度5%~95% (結露なきこと)
認証
ISOISO9001認定工場で製造
安全UL60950-1
EMICE Mark Class A
FCC Part 15B Class A
VCCI Class A

アプリケーション

構成図

サイズ (単位=mm)

サイズ
EL100C10/100BASE-TX to 100BASE-FX Multi Mode (SC) 2Km メディアコンバータ (1310nm)
  • EMC1600 19"シャーシシステムは、最大16x EL100/EL110シリーズのメディアコンバータを収納可能
  • EMC1600 19"シャーシシステムは、別売り
  • その他の100FXファイバーオプションを提供できます。

EL100シリーズ 製品一覧

EL100C 10/100BASE-TX to 100BASE-FXメディアコンバーター
EL100L 10/100BASE-TX to 100BASE-FXメディアコンバーター
EL100C-20 10/100BASE-TX to 100BASE-FXメディアコンバーター
EL100C-40 10/100BASE-TX to 100BASE-FXメディアコンバーター
EL100L-20 10/100BASE-TX to 100BASE-FXメディアコンバーター
EL100T 10/100BASE-TX to 100BASE-FXメディアコンバーター
EL100T-20 10/100BASE-TX to 100BASE-FXメディアコンバーター
