EL100C-40
10/100BASE-TX to 100BASE-FXメディアコンバーター
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長

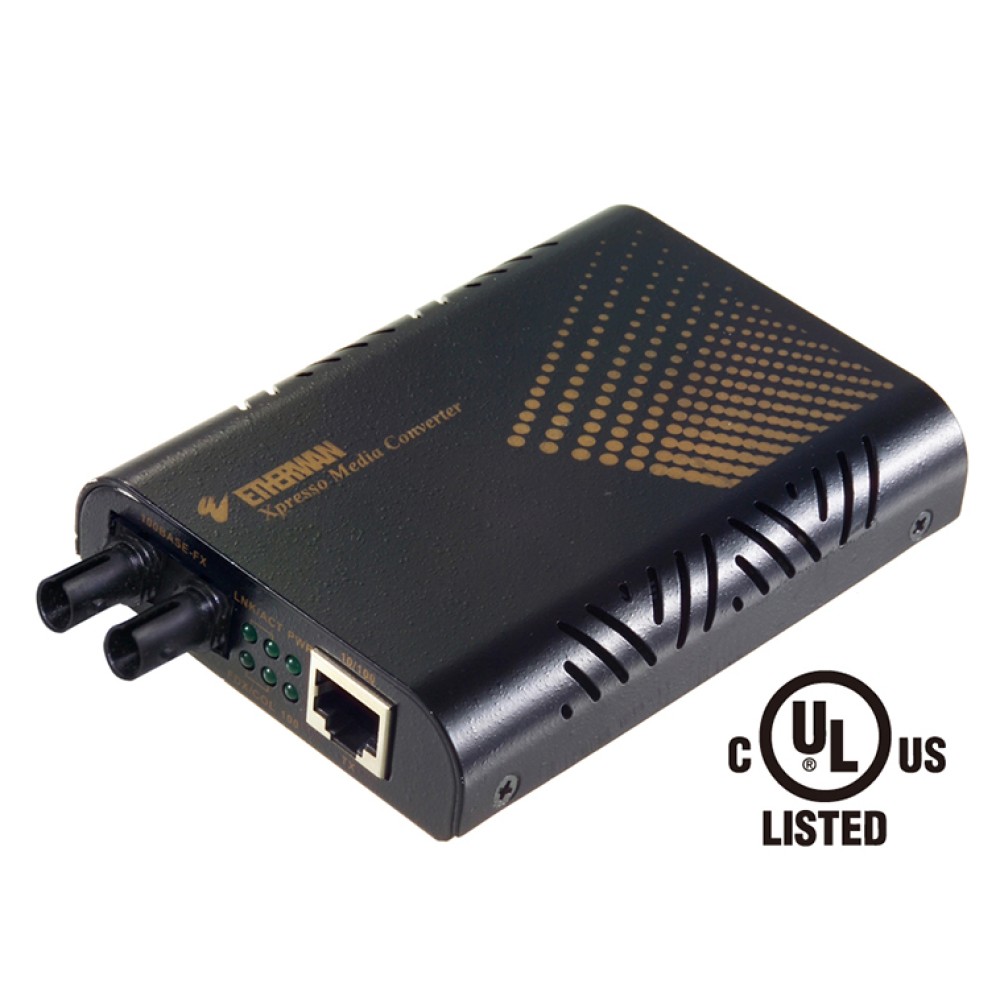

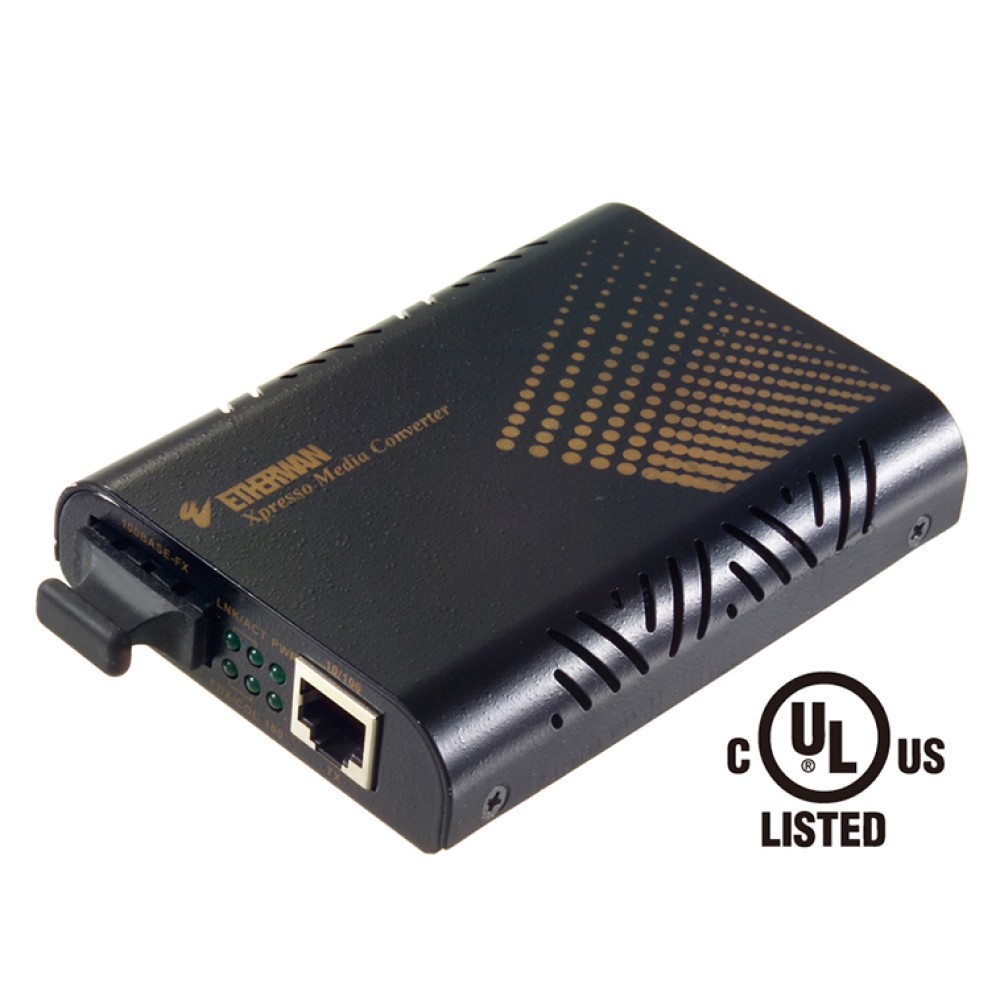

SC および STメディアコンバータ
- SC および STファイバーポートを備えたマルチモード および シングルモードファイバーラインのサポート
DIPスイッチによるコンフィギュレーション
- Link-fault-pass-throughのイネーブル または ディセーブル
- 全2重 または 半2重イーサネットポートのイネーブル または ディセーブル
- 全2重 または 半2重ファイバーポートのイネーブル または ディセーブル
Link-Fault-Pass-Through (LFPT)
- LFPT機能がコンバータのリンクステータスをモニタする設計がされているのでネットワークオペレータは、ネットワーク接続のステータスを知ることができます。
- ファイバーリンクがダウンするとLFPT機能は、接続されているデバイスにリンクがダウンしていることを通知するためにイーサネットポートをダウンさせます。またその逆も同様です。
カテゴリー
シリーズ
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
EL100/EL110シリーズは、10/100BASE-T(X) と 100BASE-FX を変換するメディアコンバータです。簡単なプラグアンドプレイ設計によりネットワークインフラストラクチャの構築を容易にします。Link-Fault-Pass-Through (LFPT) 機能を搭載し、DIPスイッチで有効/無効を設定できます。EL100/EL110シリーズは、SCまたはSTファイバー回線の接続機器向けに設計されています。複数のメディアコンバータを収納することができるEtherWAN EMC1600シャーシシステムによりグループインストレーションが容易です。EL100/EL110は一般企業での環境に最適なメディアコンバータです。
| 技術 | |
| 規格 | IEEE802.3 10BASE-T IEEE802.3u 100BASE-TX/FX IEEE802.3x全2重 および フロー制御 |
|---|---|
| フォワード および フィルタリングレート | 14,880pps：10Mbps 148,810pps：100Mbps |
| パケットバッファメモリ | 128K bits |
| プロセッシングタイプ | 蓄積交換 半2重バックプレッシャ および IEEE802.3x全2重フロー制御 |
| 電源 | |
| 入力電圧 | 入力：12VDC |
| 電力消費量 | 1.92W Max. 0.16A @ 12VDC |
| メカニカル | |
| ケース | アルミケース |
| サイズ | 80.3mm (W) × 109.2mm (D) × 23.8mm (H) |
| 重量 | 150g |
| インストレーション | ウォールマウント または EMC1600メディアコンバータシャーシシステム使用 |
| インターフェース | |
| イーサネットポート | 10/100BASE-TX：1ポート 100BASE-FX：1ポート |
| LED表示 | ユニット：電源ステータス (Power) ポート：10/100TX：Link/Activity、全2重/コリジョン、Speed 100FX：Link/Activity、全2重/コリジョン |
| 環境 | |
| 動作温度 | 0～45℃ |
| 保管温度 | -10～70℃ |
| 相対湿度 | 5%～95% (結露なきこと) |
| 認証 | |
| ISO | ISO9001認定工場で製造 |
| 安全 | UL60950-1 |
| EMI | CE Mark Class A FCC Part 15B Class A VCCI Class A |
アプリケーション
サイズ (単位=mm)
| EL100C-40 | 10/100BASE-TX to 100BASE-FX Single Mode (SC) -40Km メディアコンバータ (1310nm) |
|---|
- EMC1600 19"シャーシシステムは、最大16x EL100/EL110シリーズのメディアコンバータを収納可能
- EMC1600 19"シャーシシステムは、別売り
- その他の100FXファイバーオプションを提供できます。
