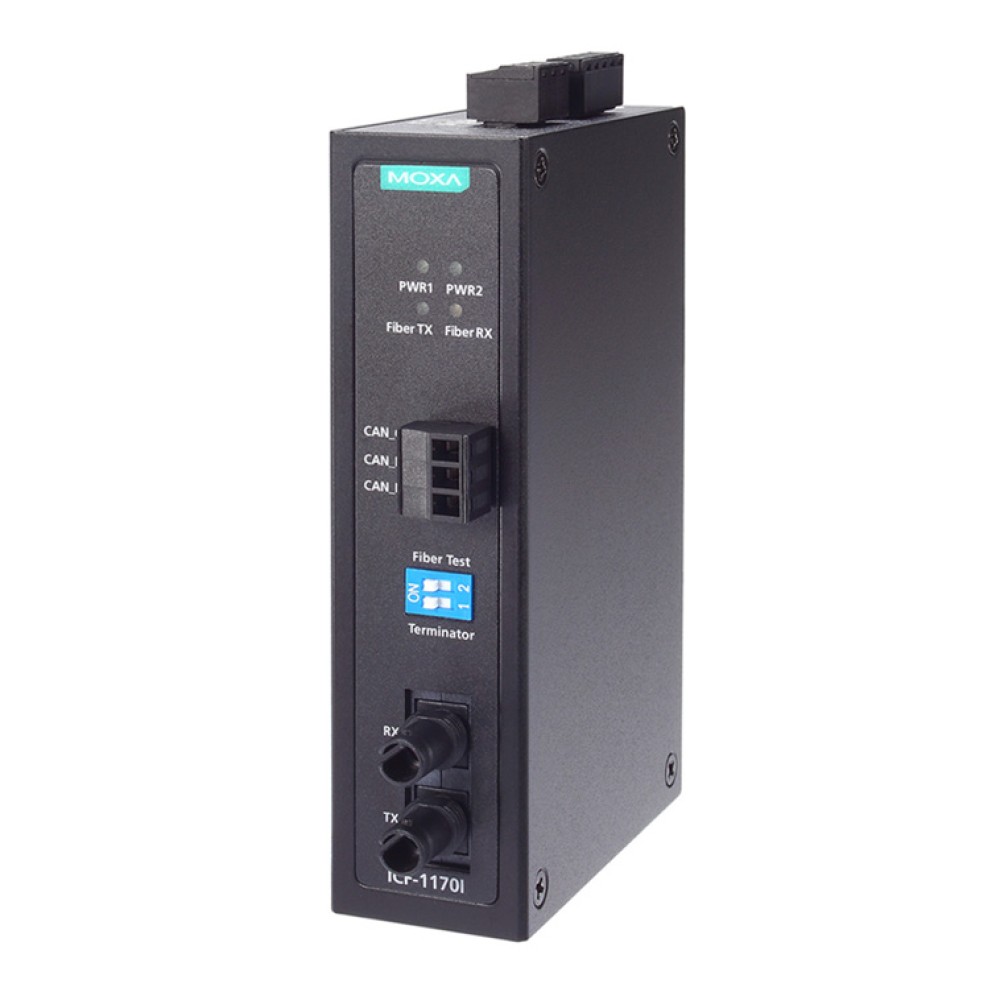

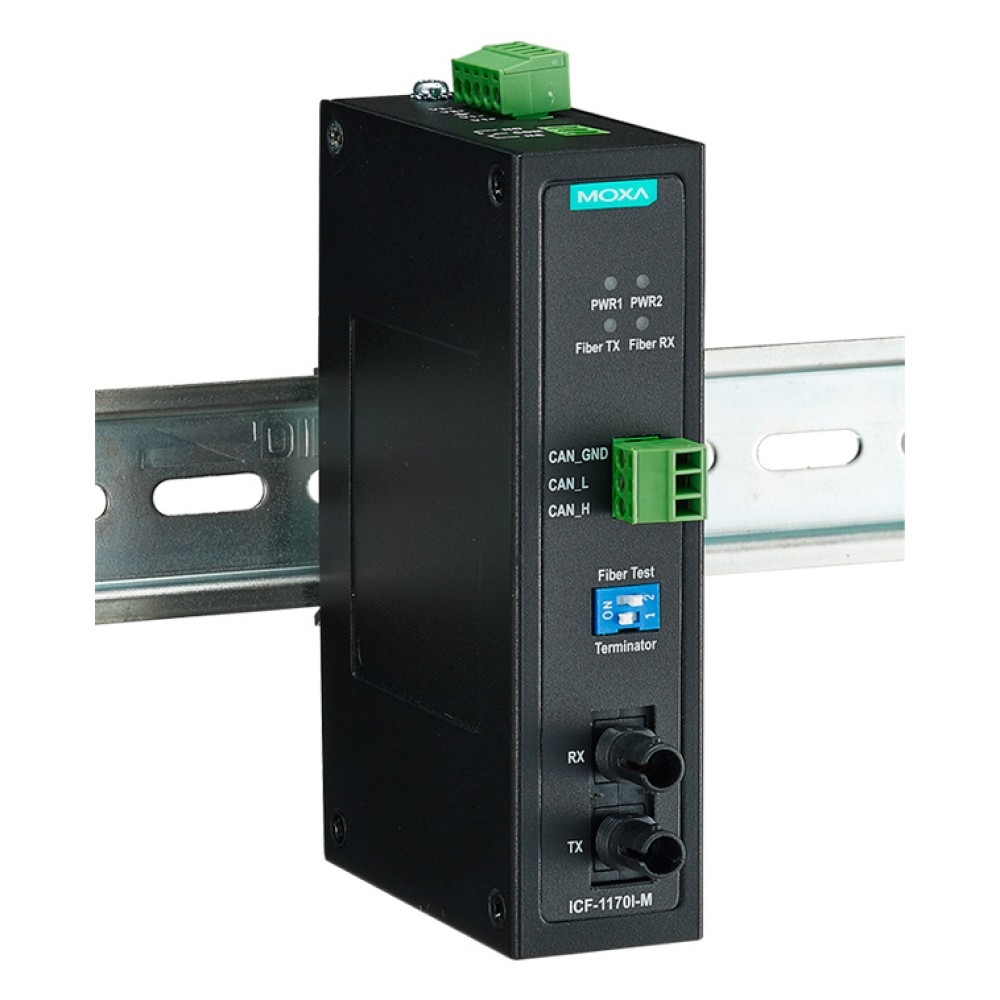

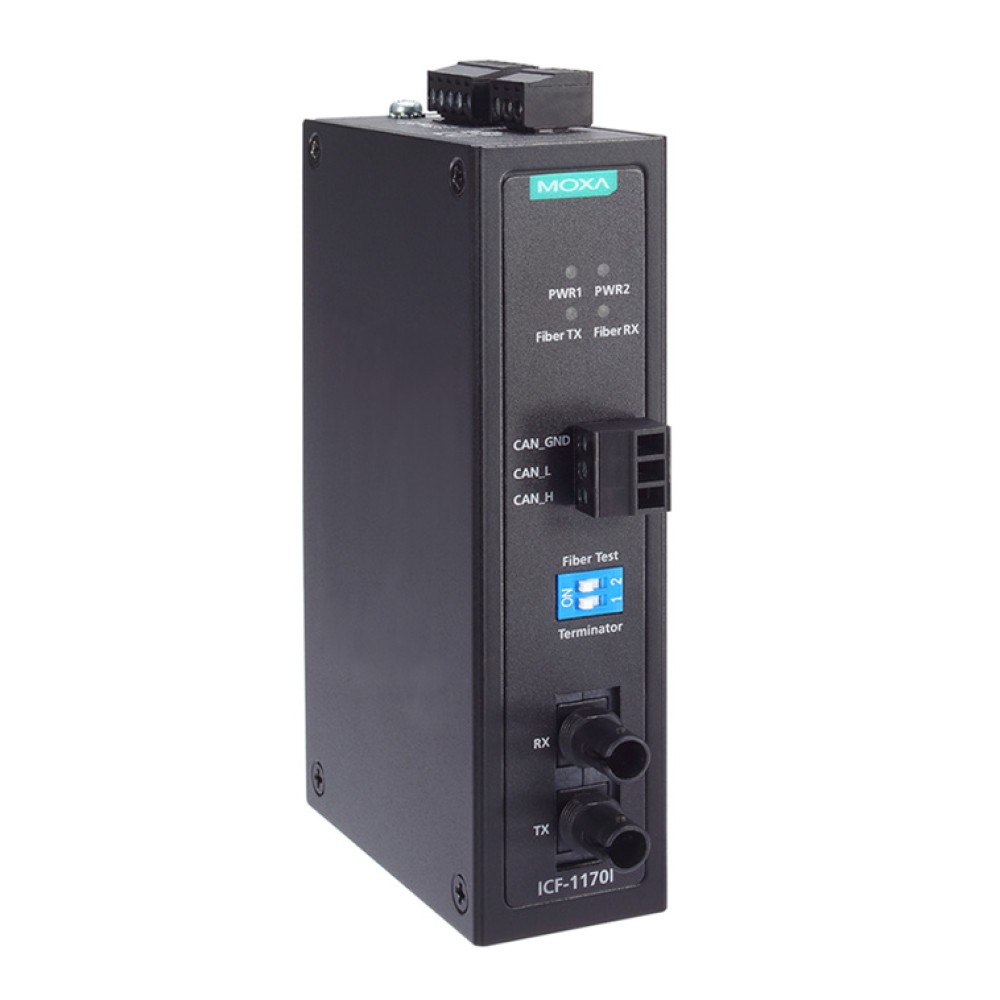

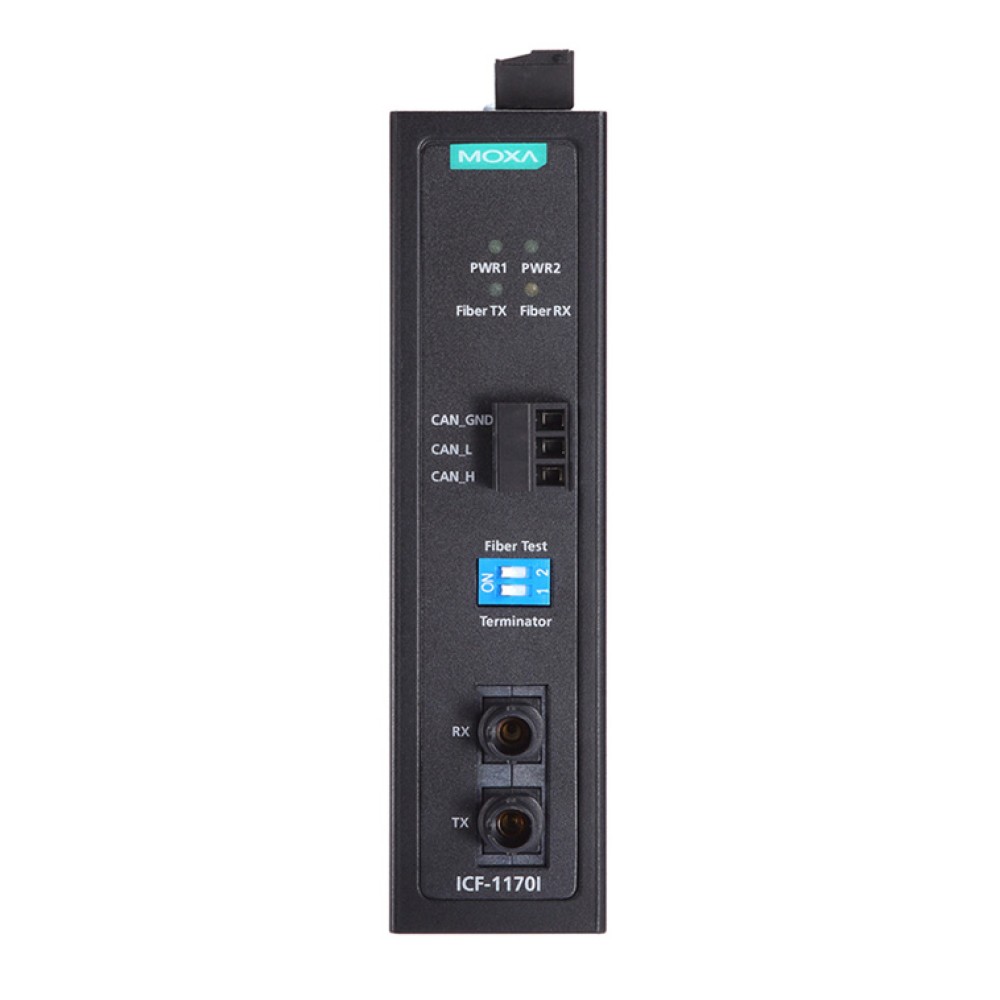

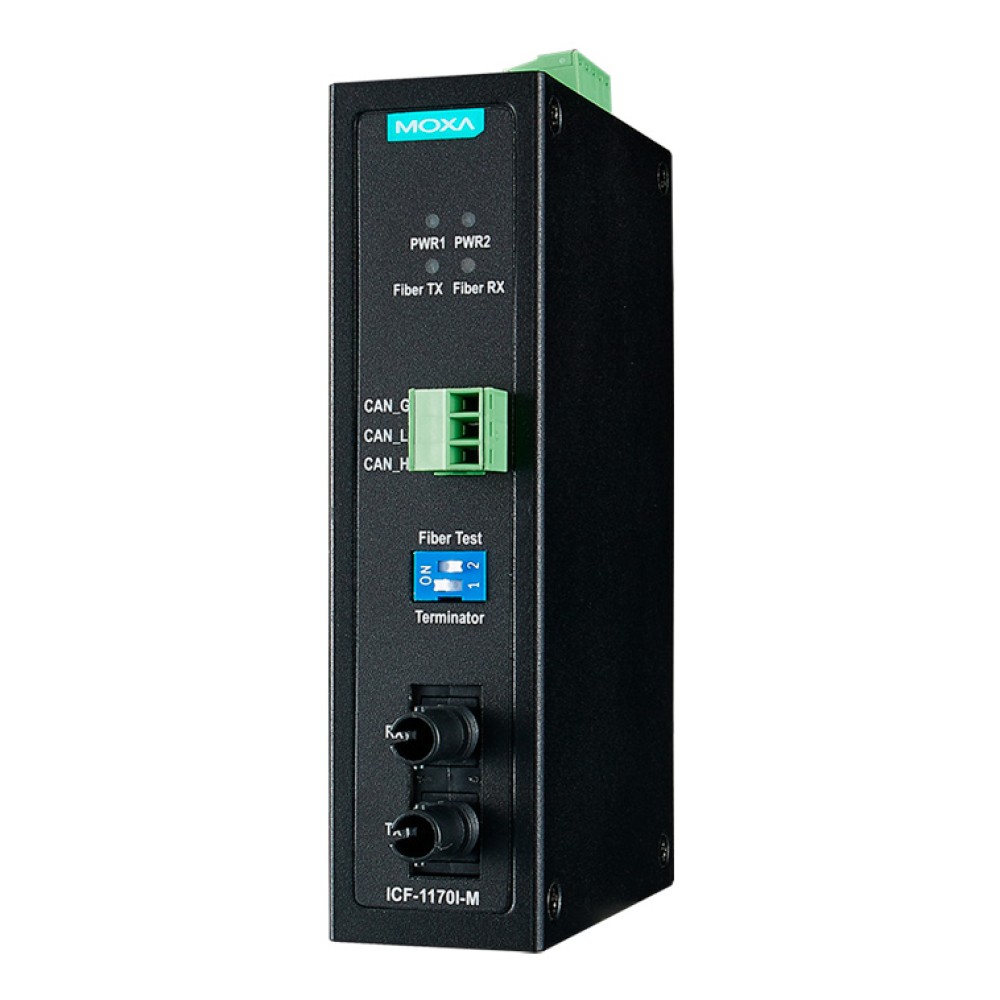

ICF-1170I-M-ST-T
産業用CANbus－ファイバコンバーター
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 光ファイバ経由で最大2kmの伝送サポート
- CAN信号－ファイバ および ファイバ－CAN信号変換
- ボーレート最大1Mbps
- リダンダンシ用デュアル電源入力
- 120Ω終端抵抗用DIPスイッチ
- ファイバテストモード用DIPスイッチ
- LED：ファイバTX、ファイバRX、電源1、電源2
- ワイド温度モデル：-40 ～ 85℃環境で使用可能
- ISO 11898規格に完全互換
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 型番
- シリーズ
- FAQ
ICF-1170Iシリーズ CANbus－ファイバコンバータは、CAN信号を銅線から光ファイバに変換するために使用します。コンバータは、CANbusシステム用の2KV オプティカルアイソレーション保護とCANbusシステムがオンラインで保持されることを確実にするアラーム接点リレーを備えたデュアル電源入力を装備しています。
ファイバテストモード
ファイバテストモードは、2台のICF-1170Iユニット間でファイバケーブルのテストに使用することができ、ファイバケーブルが正しくデータを送信しているかどうか簡単に測定する方法を提供します。ファイバテストモードを使用するとき、ファイバトランシーバ(TX)はデータ信号を連続的に送信し、"ファイバTX" のLEDが点灯します。RX側では、ICF-1170Iファイバトランシーバ(RX)がTX側からデータ信号を受信すると、"ファイバRX" LEDが点灯します。
| CAN通信 | |
| CANbusインターフェース | ISO 11898-2、 ターミナル(CAN_H, CAN_L,CAN_GND) |
|---|---|
| プロトコル | CAN 2.0A および 2.0B (ISO 11898-2) |
| コネクタ | 3ピン リムーバブル スクリューターミナル×1 |
| 終端抵抗 | Dipスイッチによる120Ω終端抵抗の選択 |
| ボーレート | 最大 1 Mbps |
| システム遅延 | 150ns |
| アイソレーション保護 | 2KV |
| 伝送距離 | 最大 2km (データレートおよび使用するプロトコルによる) 伝送距離は信号レートにより制限されます。詳細は、ISO 11898-2 規格をご覧ください。 |
| LED表示 | PWR1、PWR2、ファイバTX、ファイバRX |
| ファイバ通信 | |
| コネクタ | ST (マルチモード)ファイバポート×2 |

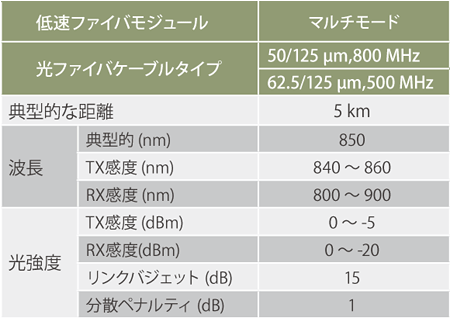

| 光ファイバケーブル条件 |  |
| メカニカル | |
| ケース | メタル |
| 重さ | 178 g |
| サイズ | 30.3 × 70 × 115mm |
| 環境 | |
| 動作温度 | 標準モデル：0 ～ 60℃ ワイド温度モデル：-40 ～ 85℃ |
| 保管温度 | -40 ～ 85℃ |
| 動作湿度 | 5 ～ 95％ RH (結露なきこと) |
| 電源 | |
| 入力電圧 | 12 ～ 48VDC デュアル電源入力 (冗長電源) |
| 電力消費量 | ICF-1170I：221 mA ＠ 12 VDC アラーム接点：1 リレイ出力、1A ＠ 24 VDC の電流容量 |
| 可逆電圧保護 | 耐保護 V+/V- リバーサル |
| 電流保護 | 1.1 A (耐2信号短絡保護) |
| 規格と認証 | |
| 安全 | UL 508 |
| EMC | EN 55032/24 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | EN 61000-4-2 (ESD): Contact: 8 kV; Air: 15 kV EN 61000-4-3 (RS): 80 MHz to 1 GHz: 3 V/m EN 61000-4-4 (EFT): Power: 4 kV; Signal: 2 kV EN 61000-4-5 (Surge): Power: 2 kV; Signal: 1 kV EN 61000-4-6 (CS): 150 kHz to 80 MHz: 3 V/m EN 61000-4-8 (PFMF) |
| グリーン製品 | RoHS, CRoHS, WEEE |
| 落下 | IEC 60068-2-32 |
| 平均故障間隔 (MTBF) | |
| 時間 | 792,085 時間 |
| 規格 | Telcordia (Bellcore), GB |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
| ICF-1170I-M-ST-T | CANbus－ファイバコンバータ マルチモード STコネクタ -40～85℃ |
|---|
ICF-1170Iシリーズ 製品一覧
| ICF-1170I-M-ST | 産業用CANbus－ファイバコンバーター |
| ICF-1170I-M-ST-T | 産業用CANbus－ファイバコンバーター |
