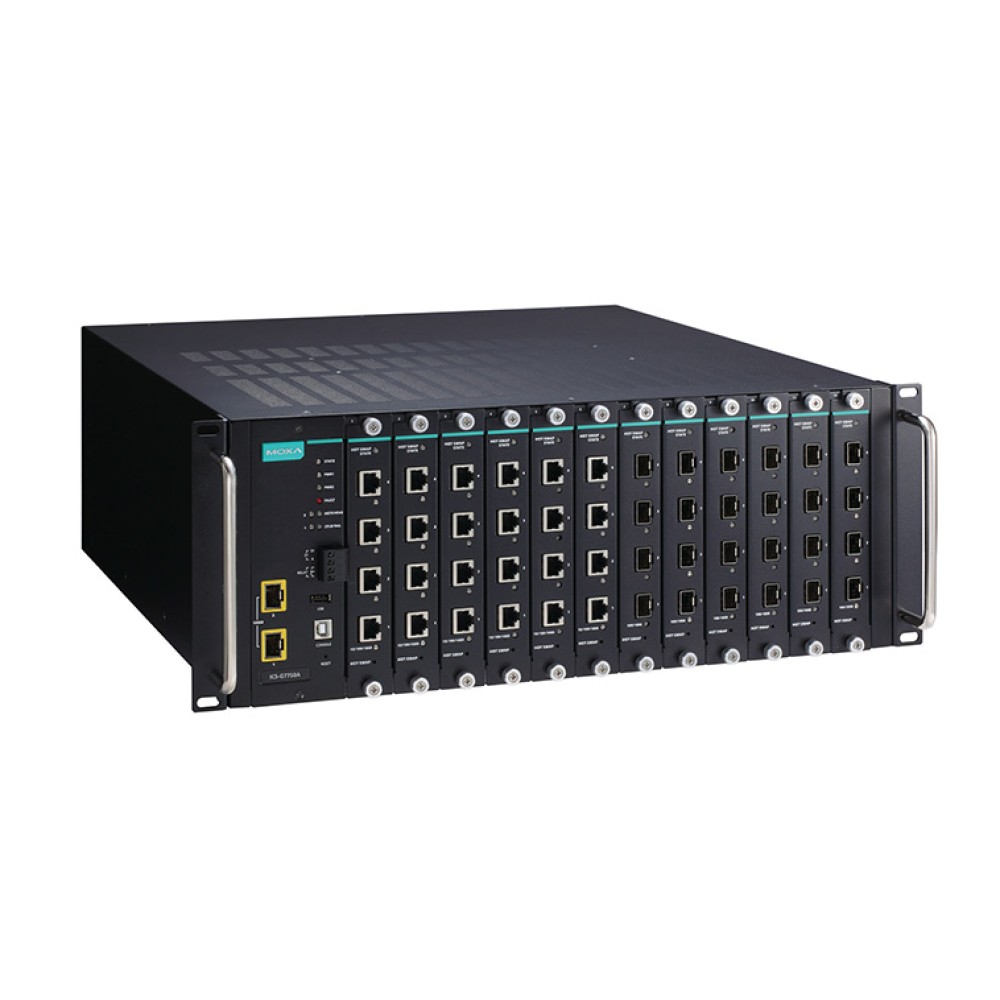

ICS-G7750A-2XG-HV-HV
48G/48G+2 10GbE/48G+4 10GbE ポートLayer 2フルギガビットモジュラ マネージドイーサネットスイッチ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 最大48ギガビットイーサネットポート＋ 4つの10Gイーサネットポート
- 最大52の光ファイバ接続 (SFPスロット)
- 最大48 のPoE+ ポート、外部電源 (IM-G7000A- 4PoEモジュール)
- 動作温度範囲-10～60℃、ファンレス構造
- 優れた柔軟性と将来を見据えた拡張性のあるモジュラ設計
- 連続運用を可能にするホットスワップインターフェースおよび電源モジュール
- Turbo RingおよびTurbo Chain (復旧時間< 50ms @ 250スイッチ)、RSTP/STPおよびMSTPによるネットワークの冗長性
- ユニバーサル110/220 VAC電圧範囲の絶縁型冗長電源入力
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
プロセスオートメーションおよび輸送オートメーションアプリケーションは、データ、音声およびビデオを組み合わせ構成されているので高いパフォーマンスと高い信頼性が要求されます。ICS-G7748A/G7750A/G7752A/G7848A/G7850A/G7852Aシリーズのフルギガビットバックボーンスイッチのモジュラ設計は、ネットワーク計画を容易にするとともに最大48ギガビットイーサネットポートおよび10ギガビットイーサネットポート4つをインストールすることができ、優れた柔軟性を提供します。ICS-G7748A/G7750A/G7752A/G7848A/G7850A/G7852Aのフルギガビット機能により広い帯域幅を提供し、高性能かつ大容量のビデオ、音声およびデータを素早く転送します。本スイッチは、Turbo Ring、Turbo ChainおよびRSTP/STPの冗長プロトコルをサポートし、またファンレス設計であり、システムの信頼性とネットワークバックボーンの可用性を向上させる絶縁型冗長電源を備えています。
最適化された産業用イーサネットネットワークでノンストップIP監視を実現
経歴や経験などによって、石油と天然ガスの生産分野、鉄道駅の監視システム、発電所、あるいは高速道路の交通システムなどを考えるかもしれません。この "ミッションクリティカル" という言葉は、もし不安定動作や伝送問題が発生した場合、機器や設備の深刻な損傷のみならず、怪我や人命にかかわる重大なダメージをもたらす可能性のあるネットワークを指すものであり、軽々しく扱うべきではありません。近年、ビデオ監視システムは、世界中のミッションクリティカルなインフラストラクチャの信頼性と安全性を確保する上で、ますます重要な役割を果たしています。
ビデオ
■ V-ON技術：重要な監視システムにおけるビデオのオンライン保持
■ Moxaの産業用ラックマウントスイッチによる制御室の信頼性強化
| 技術 | |
| 規格 | IEEE 802.3 10BaseT IEEE 802.3u 100BaseT(X)および100BaseFX IEEE 802.3ab 1000BaseT(X) IEEE 802.3z 1000BaseSX/LX/LHX/ZX IEEE 802.3ae 10 ギガビットイーサネット IEEE 802.3af/at PoE/PoE+ 出力 IEEE 802.3x フロー制御 IEEE 802.1D-2004 Spanning Tree Protocol（STP） IEEE 802.1w Rapid Spanning Tree Protocol（RSTP） IEEE 802.1s マルチプルMultiple Spanning Tree Protocol IEEE 802.1Q VLAN Tagging IEEE 802.1p Class of Service IEEE 802.1X 認証 IEEE 802.3ad LACPを使ったポートトランキング |
|---|---|
| プロトコル | IGMPv1/v2、GMRP、GVRP、SNMPv1/v2c/v3、DHCP Server/Client、BootP、TFTP、SNTP、SMTP、RARP、RMON、HTTP、HTTPS、Telnet、Syslog、DHCP Option 66/67/82、SSH、LLDP、IEEE 1588 PTP V2、EtherNet/IP、Modbus/TCP、SNMP Inform、NTP Server/Client、IPv6 (ICS-G7700Aシリーズ) |
| MIB | MIB-II、Ethernet-like MIB、P-BRIDGE MIB、Q-BRIDGE MIB、Bridge MIB、RSTP MIB、RMON MIB Groups 1、2、3、9 |
| フロー制御 | IEEE 802.3xフロー制御、バックプレッシャフロー制御 |
| スイッチプロパティ | |
| 優先キュー | 8 |
| 最大VLAN利用可能数 | 256 |
| VLAN ID範囲 | VID 1～4094 |
| IGMPグループ | 4096 |
| MACテーブルサイズ | 16 K |
| パケットバッファサイズ： | 12 Mbit |
| DRAMサイズ | 128 MB |
| Flashサイズ | 16 MB |
| フレームサイズ | 9.6 KB |
| スイッチファブリック容量 | ICS-G7748A/G7848A： 96 Gbps ICS-G7750A/G7850A： 136 Gbps ICS-G7752A/G7852A： 176 Gbps |
| フォーワーディングレート | Max. 130.95 Mpps (パケット/秒) |
| インターフェース | |
| ギガビットイーサネット | 4ポートインターフェースモジュール用スロット x12
|
| 10ギガビットイーサネット | 2または4 10GbE SFP+ スロット(ICS-G7750A/G7850Aおよび ICS-G7752A/G7852Aのみ) |
| コンソールポート | USBシリアルコンソール(Type Bコネクタ) |
| ストレージポート | USB ストレージ (ABC-02-USB用Type Aコネクタ) |
| LED表示 | STATE、PWR1、PWR2、FAULT、MSTR/HEAD、CPLR/TAIL、1/2/3/4 10GbEポート用(ICS-G7750A/G7850AおよびICS-G7752A/G7852Aのみ) |
| アラームコンタクト | 1リレー出力、電流容量2 A @ 30 VDC |
| デジタル入力 | 1入力(同一グランド)、エレクトロニクスから電気的に絶縁
|
| 電源 | |
| 入力電圧 | 110/220 VAC (85～264 VAC) |
| 入力電流 |
ICS-G7750A/G7850A： Max. 1.1/0.64 A @ 110/220 VAC ICS-G7752A/G7852A： Max. 1.19/0.68 A @ 110/220 VAC |
| 過電流保護 | 有 |
| 逆極性保護 | 有 |
| メカニカル | |
| 筐体 | IP30保護等級 |
| サイズ | 440 x 176 x 523.8 mm |
| 重量 | 12.9 kg |
| 設置 | 19インチラックマウント |
| 環境 | |
| 動作温度 | -10～60℃ |
| 保管温度 | -40～85℃ |
| 相対湿度 | 5～95% (結露なきこと) |
| 規格および認証 | |
| 安全 | UL 60950-1、EN 60950-1 |
| EMI | FCC Part 15 Subpart B Class A、EN 55022 Class A |
| EMS | EN 61000-4-2 (ESD) Level 3、EN 61000-4-3 (RS) Level 3、 EN 61000-4-4 (EFT) Level 3、EN 61000-4-5 (Surge) Level 3、 EN 61000-4-6 (CS) Level 3、EN 61000-4-8、EN 61000-4-11 |
| 鉄道輸送 | EN 50121-4 |
| 衝撃 | IEC 60068-2-27 |
| 落下 | IEC 60068-2-32 |
| 振動 | IEC 60068-2-6 |
| 最新の認証情報はMoxaのwebサイトをご覧ください。 | |
| MTBF (平均故障間隔) | |
| 時間 | ICS-G7748A/G7848A： 314,973 時間 ICS-G7750A/G7850A： 282,329 時間 ICS-G7752A/G7852A： 274,488 時間 |
| データベース | Telcordia (Bellcore)、GB |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | MOXA社 製品保証方針 |

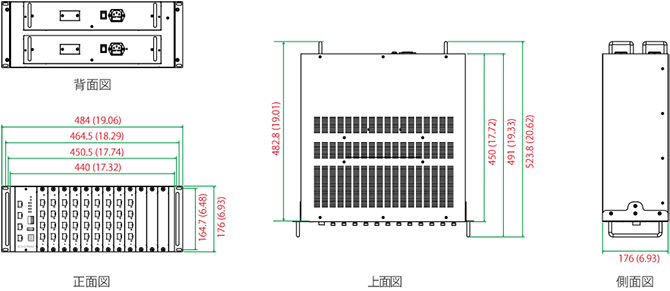

サイズ (単位=mm（inch）)
| ICS-G7748A-HV-HV | フルギガビットモジュラマネージドイーサネットスイッチシステム、12スロット：4ポートギガビットイーサネットインターフェースモジュール、2絶縁型電源(85～264 VAC)、合計最大48Gポート、0～60℃動作温度 |
|---|---|
| ICS-G7750A-2XG-HV-HV | フルギガビットモジュラマネージドイーサネットスイッチシステム、2 10GbE SFP+スロット、12スロット：4ポートギガビットイーサネットインターフェースモジュール、2絶縁型電源(85～264 VAC)、合計最大48G＋2 10GbE ポート、0～60℃動作温度 |
| ICS-G7752A-4XG-HV-HV | フルギガビットモジュラマネージドイーサネットスイッチシステム、4 10GbE SFP+スロット、12スロット：4ポートギガビットイーサネットインターフェースモジュール、2絶縁型電源(85～264 VAC)、合計最大48G＋4 10GbEポート、0～60℃動作温度 |
互換モジュール
■ IM-G7000Aシリーズ
| IM-G7000A-4GTX | ギガビットイーサネットインターフェースモジュール、4 10/100/1000BaseT(X) ポート、0～60℃動作温度 |
|---|---|
| IM-G7000A-4GSFP | ギガビットイーサネットインターフェースモジュール、4 100/1000BaseSFPスロット、0～60℃動作温度 |
| IM-G7000A-4PoE | ギガビットイーサネットPoE+インターフェースモジュール、4 10/100/1000BaseT(X) ポート-10～60℃動作温度 |
別売りアクセサリ
■ 評価版ソフトウェア
| MXconfig | 産業用ネットワーク設定ツール |
|---|---|
| MXview | 産業用ネットワーク管理ソフトウェア |
| MXstudio | 産業ネットワーク管理パッケージソフトウェア（設置、運用、管理および診断用） |
ICS-G7750Aシリーズ 製品一覧
| ICS-G7750A-2XG-HV-HV | 48G/48G+2 10GbE/48G+4 10GbE ポートLayer 2フルギガビットモジュラ マネージドイーサネットスイッチ |
