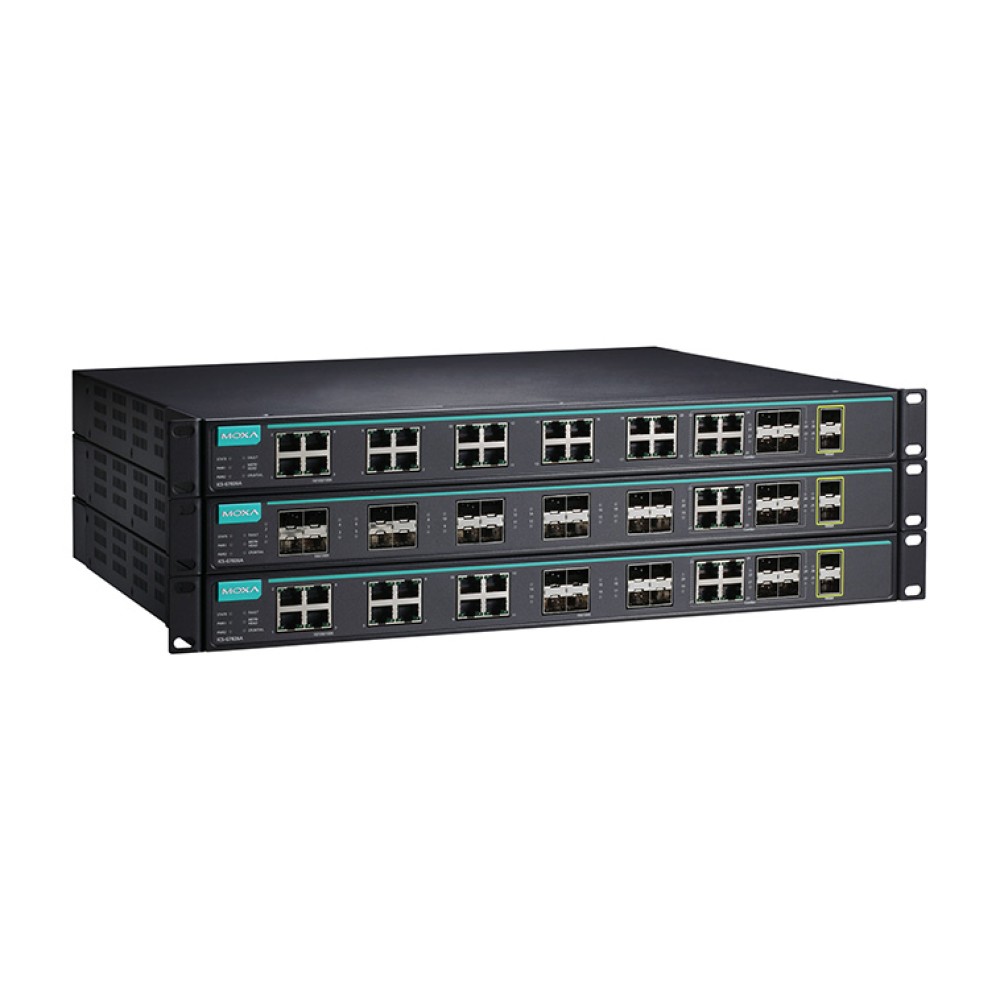

ICS-G7826A-20GSFP-2XG-HV-HV-T
24G+4 10GbEポート Layer 3 フルギガビット マネージドイーサネットスイッチ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 24ギガビットイーサネットポートに加え最大2つの10Gイーサネットポート
- 最大26のファイバコネクション (SFPスロット)
- ファンレス、-40～75℃の動作温度範囲 (Tモデル)
- Turbo RingおよびTurbo Chain (リカバリタイム＜20 ms @ 250スイッチ) およびSTP/RSTP/MSTPによるネットワーク冗長性サポート
- ユニバーサル110/220 VAC電源範囲の絶縁型冗長電源入力
- MXstudioによる産業用ネットワークマネージメントの可視化をサポート
- V-ON™により、ミリ秒レベルのマルチキャストデータおよびビデオネットワークのリカバリを保証
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
プロセスオートメーションおよび交通輸送オートメーションアプリケーションは、データ、音声、そしてビデオを組み合わせるため、ハイパフォーマンスと高い信頼性を必要とします。ICS-G7826Aシリーズフルギガビットバックボーンスイッチは、24ギガビットイーサネットポートに加え、最大2つの10GイーサネットポートおよびLayer 3ルーティング機能をサポートしているため、大規模な産業用ネットワークの導入に最適です。
ICS-G7826Aのフルギガビット機能は、ハイパフォーマンスを提供するために、帯域幅を増加させ、ネットワークを介して大量のビデオ、音声、およびデータを迅速に転送する機能を提供します。 ファンレススイッチは、Turbo Ring、Turbo Chain、および RSTP/STP冗長テクノロジーのサポート、システムの信頼性とネットワークバックボーンの可用性を向上させるための絶縁型冗長電源が付属しています。
さらなる特長と機能
- ネットワークを通してデータおよび情報を移動するLayer 3スイッチング機能
- 主要なマネージド機能をすばやく設定するコマンドラインインターフェイス(CLI)
- Q-in-Q タグ付の高度なVLAN機能をサポート
- 異なるポリシーを使用したIPアドレス割り当てるDHCP Option 82
- デバイスマネージメントのためにEtherNet/IP、PROFINET、およびModbus TCPプロトコルをサポート
- マルチキャストトラフィックをフィルタリングするIGMPスヌーピングおよびGMRP
- ネットワーク計画を容易にするIEEE 802.1Q VLANおよび GVRPプロトコル
- Eメールおよびリレイ出力による自動警告通知
- 冗長 デュアルAC電源入力
- QoS(IEEE 802.1p/1QおよびToS/DiffServ)によりデターミニズムの増大
- 最適な帯域幅利用のためのポートトランキング
- TACACS+、SNMPv3、IEEE 802.1X、HTTPS、およびSSHを使用してネットワークセキュリティの強化
- アクセスコントロールリスト(ACL)によりネットワークマネージメントの柔軟性とセキュリティの向上
- 異なるレベルのネットワークマネージメントのためのSNMPv1/v2c/v3
- RMONによる効率的なネットワーク監視とプロアクティブな機能
- 帯域幅マネージメントにより予測できないネットワーク状態を予防
- MACアドレスに基づいて不正アクセスをブロックするロックポート機能
- ポートミラーリングによるオンラインデバッグ
- センサとアラームをIPネットワークと統合するためのデジタル入力
| イーサネットインターフェース | |
| 10/100/1000BaseT(X)ポート (RJ45コネクタ) | ICS-G7826A-4GTXSFP-2XG-HV-HV: 20 ICS-G7826A-2XG-HV-HV-T: 20 ICS-G7826A-8GSFP-4GTXSFP-2XG-HV-HV: 12 ICS-G7826A-8GSFP-2XG-HV-HV-T: 12 |
|---|---|
| 100/1000BaseSFPポート | ICS-G7826A-8GSFP-4GTXSFP-2XG-HV-HV: 8 ICS-G7826A-8GSFP-2XG-HV-HV-T: 8 ICS-G7826A-20GSFP-4GTXSFP-2XG-HV-HV: 20 ICS-G7826A-20GSFP-2XG-HV-HV-T: 20 |
| 10GbE SFP+スロット | 2 |
| コンボポート (10/100/1000BaseT(X) または 100/1000BaseSFP+) | 4 |
| 規格 | IEEE 802.1D-2004 for Spanning Tree Protocol IEEE 802.1p for Class of Service IEEE 802.1Q for VLAN Tagging IEEE 802.1s for Multiple Spanning Tree Protocol IEEE 802.1w for Rapid Spanning Tree Protocol IEEE 802.1X for authentication IEEE 802.3 for 10BaseT IEEE 802.3ab for 1000BaseT(X) IEEE 802.3ad for Port Trunk with LACP IEEE 802.3ae for 10 Gigabit Ethernet IEEE 802.3u for 100BaseT(X) and 100BaseFX IEEE 802.3x for flow control IEEE 802.3z for 1000BaseSX/LX/LHX/ZX |
| イーサネットソフトウェア機能 | |
| マネージメント | ARP, Back Pressure Flow Control, BOOTP, DDM, DHCP Option 66/67/82, DHCP Server/Client, IPv4, LLDP, Port Mirror, RMON, SNMP Inform, SNMPv1/v2c/v3, Syslog, Telnet, TFTP, SMTP, RARP, Flow control |
| フィルタ | 802.1Q, GMRP, GVRP, IGMP v1/v2/v3, QinQ VLAN |
| マルチキャストルーティング | DVMRP, PIM-DM, PIM-SM, PIM-SSM |
| 冗長プロトコル | Link Aggregation, MSTP, RSTP, Turbo Chain, Turbo Ring v1/v2, V-ON |
| ルーティング冗長性 | VRRP |
| セキュリティ | Access control list, Broadcast storm protection, HTTPS/SSL, MAB authentication, Sticky MAC, NTP authentication, Port Lock, RADIUS, SSH, TACACS+ |
| タイムマネージメント | NTP Server/Client, SNTP |
| ユニキャストルーティング | OSPF, RIPV1/V2, Static Route |
| 産業用プロトコル | EtherNet/IP, Modbus TCP, PROFINET |
| MIB | Bridge MIB, Ethernet-like MIB, MIB-II, P-BRIDGE MIB, Q-BRIDGE MIB, RMON MIB Groups 1, 2, 3, 9, RSTP MIB |
| スイッチプロパティ | |
| DRAM | 128 MB |
| フラッシュ | 16 MB |
| IGMPグループ | 4096 |
| ジャンボフレームサイズ | 9.6 KB |
| MACテーブルサイズ | 16 K |
| 最大VLAN数 | 256 |
| パケットバッファサイズ | 12 Mbits |
| VLAN IDレンジ | VID 1 ～ 4094 |
| プライオリティキュー | 8 |
| USBインターフェース | |
| ストレージポート | USB Type A |
| シリアルインターフェース | |
| コンソールポート | USBシリアルコンソール (Type Bコネクタ) |
| 入力/出力インターフェース | |
| アラームコンタクトチャネル | リレイ出力, 電流容量 2 A @ 30 VDC |
| デジタル入力 | +13 to +30 V for state 1 -30 to +1 V for state 0 最大入力電流：8 mA |
| 電源パラメータ | |
| 入力電圧 | 110 ～ 220 VAC, 冗長デュアル入力 |
| 動作電圧 | 85 ～ 264 VAC |
| 過電流保護 | サポート |
| 逆極性保護 | サポート |
| 入力電流 | 1/0.5 A @ 110/220 VAC |
| メカニカル | |
| IP保護等級 | IP30 |
| サイズ | 440 × 44 × 386.9 mm |
| 重量 | 標準モデル：5300 g ワイド温度モデル：6470 g |
| インストレーション | ラックマウンティング |
| 環境 | |
| 動作温度 | 標準モデル：-10 ～ 60℃ ワイド動作モデル：-40 ～ 75℃ |
| 保管温度 (パッケージ含む) | -40 ～ 85℃ |
| 相対湿度 | 5 ～ 95% (結露なきこと) |
| 規格および認証 | |
| 安全 | UL 61010-2-201, EN 61010-2-201 |
| EMC | EN 55032/24 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD:接触: 4 kV;気中: 8 kV IEC 61000-4-3 RS: 80 MHz～1 GHz: 10 V/m IEC 61000-4-4 EFT:電源: 2 kV;信号: 1 kV IEC 61000-4-5 サージ:電源: 2 kV;信号: 1 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF |
| 鉄道 | EN 50121-4 |
| 落下 | IEC 60068-2-32 |
| 衝撃 | IEC 60068-2-27 |
| 振動 | IEC 60068-2-6 |
| MTBF | |
| 時間 | 319,271 時間 |
| 規格 | Telcordia (Bellcore), GB |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | MOXA社 製品保証方針 |
サイズ (単位 = mm)
| ICS-G7826A-20GSFP-4GTXSFP-2XG-HV-HV | 24G+2 10GbEポート Layer 3 フルギガビット マネージドイーサネットスイッチ, 100/1000Base SFPスロット×20, 動作温度 -10～60℃ |
|---|---|
| ICS-G7826A-4GTXSFP-2XG-HV-HV | 24G+2 10GbEポート Layer 3 フルギガビット マネージドイーサネットスイッチ, 10/100/1000BaseT(X)ポート RJ45コネクタ×20, 動作温度 -10～60℃ |
| ICS-G7826A-8GSFP-4GTXSFP-2XG-HV-HV | 24G+2 10GbEポート Layer 3 フルギガビット マネージドイーサネットスイッチ, 100/1000Base SFPスロット×8, 10/100/1000BaseT(X)ポート RJ45コネクタ×12, 動作温度 -10～60℃ |
| ICS-G7826A-2XG-HV-HV-T | 24G+2 10GbEポート Layer 3 フルギガビット マネージドイーサネットスイッチ, 10/100/1000BaseT(X)ポート RJ45コネクタ×20, 動作温度 -40～75℃ |
| ICS-G7826A-8GSFP-2XG-HV-HV-T | 24G+2 10GbEポート Layer 3 フルギガビット マネージドイーサネットスイッチ, 100/1000Base SFPスロット×8, 10/100/1000BaseT(X)ポート RJ45コネクタ×12, 動作温度 -40～75℃ |
| ICS-G7826A-20GSFP-2XG-HV-HV-T | 24G+2 10GbEポート Layer 3 フルギガビット マネージドイーサネットスイッチ, 100/1000Base SFPスロット×20, 動作温度 -40～75℃ |
ICS-G7826Aシリーズ 製品一覧
| ICS-G7826A-20GSFP-2XG-HV-HV-T | 24G+4 10GbEポート Layer 3 フルギガビット マネージドイーサネットスイッチ |
| ICS-G7826A-2XG-HV-HV-T | 24G+4 10GbEポート Layer 3 フルギガビット マネージドイーサネットスイッチ |
| ICS-G7826A-8GSFP-2XG-HV-HV-T | 24G+4 10GbEポート Layer 3 フルギガビット マネージドイーサネットスイッチ |
