ICS-G7826A-8GSFP-2XG-HV-HV-T

24G+4 10GbEポート Layer 3 フルギガビット マネージドイーサネットスイッチ

主な製品特長


  • 24ギガビットイーサネットポートに加え最大2つの10Gイーサネットポート
  • 最大26のファイバコネクション (SFPスロット)
  • ファンレス、-40~75℃の動作温度範囲 (Tモデル)
  • Turbo RingおよびTurbo Chain (リカバリタイム<20 ms @ 250スイッチ) およびSTP/RSTP/MSTPによるネットワーク冗長性サポート
  • ユニバーサル110/220 VAC電源範囲の絶縁型冗長電源入力
  • MXstudioによる産業用ネットワークマネージメントの可視化をサポート
  • V-ON™により、ミリ秒レベルのマルチキャストデータおよびビデオネットワークのリカバリを保証

FCC

CE

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • シリーズ
  • FAQ


プロセスオートメーションおよび交通輸送オートメーションアプリケーションは、データ、音声、そしてビデオを組み合わせるため、ハイパフォーマンスと高い信頼性を必要とします。ICS-G7826Aシリーズフルギガビットバックボーンスイッチは、24ギガビットイーサネットポートに加え、最大2つの10GイーサネットポートおよびLayer 3ルーティング機能をサポートしているため、大規模な産業用ネットワークの導入に最適です。

ICS-G7826Aのフルギガビット機能は、ハイパフォーマンスを提供するために、帯域幅を増加させ、ネットワークを介して大量のビデオ、音声、およびデータを迅速に転送する機能を提供します。 ファンレススイッチは、Turbo Ring、Turbo Chain、および RSTP/STP冗長テクノロジーのサポート、システムの信頼性とネットワークバックボーンの可用性を向上させるための絶縁型冗長電源が付属しています。

さらなる特長と機能

  • ネットワークを通してデータおよび情報を移動するLayer 3スイッチング機能
  • 主要なマネージド機能をすばやく設定するコマンドラインインターフェイス(CLI)
  • Q-in-Q タグ付の高度なVLAN機能をサポート
  • 異なるポリシーを使用したIPアドレス割り当てるDHCP Option 82
  • デバイスマネージメントのためにEtherNet/IP、PROFINET、およびModbus TCPプロトコルをサポート
  • マルチキャストトラフィックをフィルタリングするIGMPスヌーピングおよびGMRP
  • ネットワーク計画を容易にするIEEE 802.1Q VLANおよび GVRPプロトコル
  • Eメールおよびリレイ出力による自動警告通知
  • 冗長 デュアルAC電源入力
  • QoS(IEEE 802.1p/1QおよびToS/DiffServ)によりデターミニズムの増大
  • 最適な帯域幅利用のためのポートトランキング
  • TACACS+、SNMPv3、IEEE 802.1X、HTTPS、およびSSHを使用してネットワークセキュリティの強化
  • アクセスコントロールリスト(ACL)によりネットワークマネージメントの柔軟性とセキュリティの向上
  • 異なるレベルのネットワークマネージメントのためのSNMPv1/v2c/v3
  • RMONによる効率的なネットワーク監視とプロアクティブな機能
  • 帯域幅マネージメントにより予測できないネットワーク状態を予防
  • MACアドレスに基づいて不正アクセスをブロックするロックポート機能
  • ポートミラーリングによるオンラインデバッグ
  • センサとアラームをIPネットワークと統合するためのデジタル入力

イーサネットインターフェース
10/100/1000BaseT(X)ポート (RJ45コネクタ) ICS-G7826A-4GTXSFP-2XG-HV-HV: 20
ICS-G7826A-2XG-HV-HV-T: 20
ICS-G7826A-8GSFP-4GTXSFP-2XG-HV-HV: 12
ICS-G7826A-8GSFP-2XG-HV-HV-T: 12
100/1000BaseSFPポート ICS-G7826A-8GSFP-4GTXSFP-2XG-HV-HV: 8
ICS-G7826A-8GSFP-2XG-HV-HV-T: 8
ICS-G7826A-20GSFP-4GTXSFP-2XG-HV-HV: 20
ICS-G7826A-20GSFP-2XG-HV-HV-T: 20
10GbE SFP+スロット2
コンボポート (10/100/1000BaseT(X) または 100/1000BaseSFP+)4
規格 IEEE 802.1D-2004 for Spanning Tree Protocol
IEEE 802.1p for Class of Service
IEEE 802.1Q for VLAN Tagging
IEEE 802.1s for Multiple Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1X for authentication
IEEE 802.3 for 10BaseT
IEEE 802.3ab for 1000BaseT(X)
IEEE 802.3ad for Port Trunk with LACP
IEEE 802.3ae for 10 Gigabit Ethernet
IEEE 802.3u for 100BaseT(X) and 100BaseFX
IEEE 802.3x for flow control
IEEE 802.3z for 1000BaseSX/LX/LHX/ZX
イーサネットソフトウェア機能
マネージメントARP, Back Pressure Flow Control, BOOTP, DDM, DHCP Option 66/67/82, DHCP Server/Client, IPv4, LLDP, Port Mirror, RMON, SNMP Inform, SNMPv1/v2c/v3, Syslog, Telnet, TFTP, SMTP, RARP, Flow control
フィルタ802.1Q, GMRP, GVRP, IGMP v1/v2/v3, QinQ VLAN
マルチキャストルーティングDVMRP, PIM-DM, PIM-SM, PIM-SSM
冗長プロトコルLink Aggregation, MSTP, RSTP, Turbo Chain, Turbo Ring v1/v2, V-ON
ルーティング冗長性VRRP
セキュリティAccess control list, Broadcast storm protection, HTTPS/SSL, MAB authentication, Sticky MAC, NTP authentication, Port Lock, RADIUS, SSH, TACACS+
タイムマネージメントNTP Server/Client, SNTP
ユニキャストルーティングOSPF, RIPV1/V2, Static Route
産業用プロトコルEtherNet/IP, Modbus TCP, PROFINET
MIBBridge MIB, Ethernet-like MIB, MIB-II, P-BRIDGE MIB, Q-BRIDGE MIB, RMON MIB Groups 1, 2, 3, 9, RSTP MIB
スイッチプロパティ
DRAM128 MB
フラッシュ16 MB
IGMPグループ4096
ジャンボフレームサイズ9.6 KB
MACテーブルサイズ16 K
最大VLAN数256
パケットバッファサイズ12 Mbits
VLAN IDレンジVID 1 ~ 4094
プライオリティキュー8
USBインターフェース
ストレージポートUSB Type A
シリアルインターフェース
コンソールポートUSBシリアルコンソール (Type Bコネクタ)
入力/出力インターフェース
アラームコンタクトチャネルリレイ出力, 電流容量 2 A @ 30 VDC
デジタル入力 +13 to +30 V for state 1
-30 to +1 V for state 0
最大入力電流:8 mA
電源パラメータ
入力電圧110 ~ 220 VAC, 冗長デュアル入力
動作電圧85 ~ 264 VAC
過電流保護サポート
逆極性保護サポート
入力電流1/0.5 A @ 110/220 VAC
メカニカル
IP保護等級IP30
サイズ440 × 44 × 386.9 mm
重量 標準モデル:5300 g
ワイド温度モデル:6470 g
インストレーションラックマウンティング
環境
動作温度 標準モデル:-10 ~ 60℃
ワイド動作モデル:-40 ~ 75℃
保管温度 (パッケージ含む)-40 ~ 85℃
相対湿度5 ~ 95% (結露なきこと)
規格および認証
安全UL 61010-2-201, EN 61010-2-201
EMCEN 55032/24
EMICISPR 32, FCC Part 15B Class A
EMS IEC 61000-4-2 ESD:接触: 4 kV;気中: 8 kV
IEC 61000-4-3 RS: 80 MHz~1 GHz: 10 V/m
IEC 61000-4-4 EFT:電源: 2 kV;信号: 1 kV
IEC 61000-4-5 サージ:電源: 2 kV;信号: 1 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8 PFMF
鉄道EN 50121-4
落下IEC 60068-2-32
衝撃IEC 60068-2-27
振動IEC 60068-2-6
MTBF
時間319,271 時間
規格Telcordia (Bellcore), GB
保証
保証期間5年
詳細MOXA社 製品保証方針

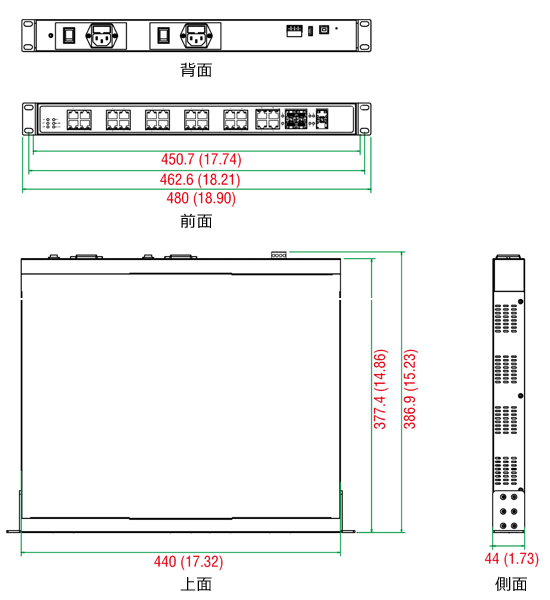

サイズ (単位 = mm)

サイズ

ICS-G7826A-20GSFP-4GTXSFP-2XG-HV-HV 24G+2 10GbEポート Layer 3 フルギガビット マネージドイーサネットスイッチ, 100/1000Base SFPスロット×20, 動作温度 -10~60℃
ICS-G7826A-4GTXSFP-2XG-HV-HV 24G+2 10GbEポート Layer 3 フルギガビット マネージドイーサネットスイッチ, 10/100/1000BaseT(X)ポート RJ45コネクタ×20, 動作温度 -10~60℃
ICS-G7826A-8GSFP-4GTXSFP-2XG-HV-HV 24G+2 10GbEポート Layer 3 フルギガビット マネージドイーサネットスイッチ, 100/1000Base SFPスロット×8, 10/100/1000BaseT(X)ポート RJ45コネクタ×12, 動作温度 -10~60℃
ICS-G7826A-2XG-HV-HV-T 24G+2 10GbEポート Layer 3 フルギガビット マネージドイーサネットスイッチ, 10/100/1000BaseT(X)ポート RJ45コネクタ×20, 動作温度 -40~75℃
ICS-G7826A-8GSFP-2XG-HV-HV-T 24G+2 10GbEポート Layer 3 フルギガビット マネージドイーサネットスイッチ, 100/1000Base SFPスロット×8, 10/100/1000BaseT(X)ポート RJ45コネクタ×12, 動作温度 -40~75℃
ICS-G7826A-20GSFP-2XG-HV-HV-T 24G+2 10GbEポート Layer 3 フルギガビット マネージドイーサネットスイッチ, 100/1000Base SFPスロット×20, 動作温度 -40~75℃

ICS-G7826Aシリーズ 製品一覧

ICS-G7826A-20GSFP-2XG-HV-HV-T 24G+4 10GbEポート Layer 3 フルギガビット マネージドイーサネットスイッチ
ICS-G7826A-2XG-HV-HV-T 24G+4 10GbEポート Layer 3 フルギガビット マネージドイーサネットスイッチ
ICS-G7826A-8GSFP-2XG-HV-HV-T 24G+4 10GbEポート Layer 3 フルギガビット マネージドイーサネットスイッチ
