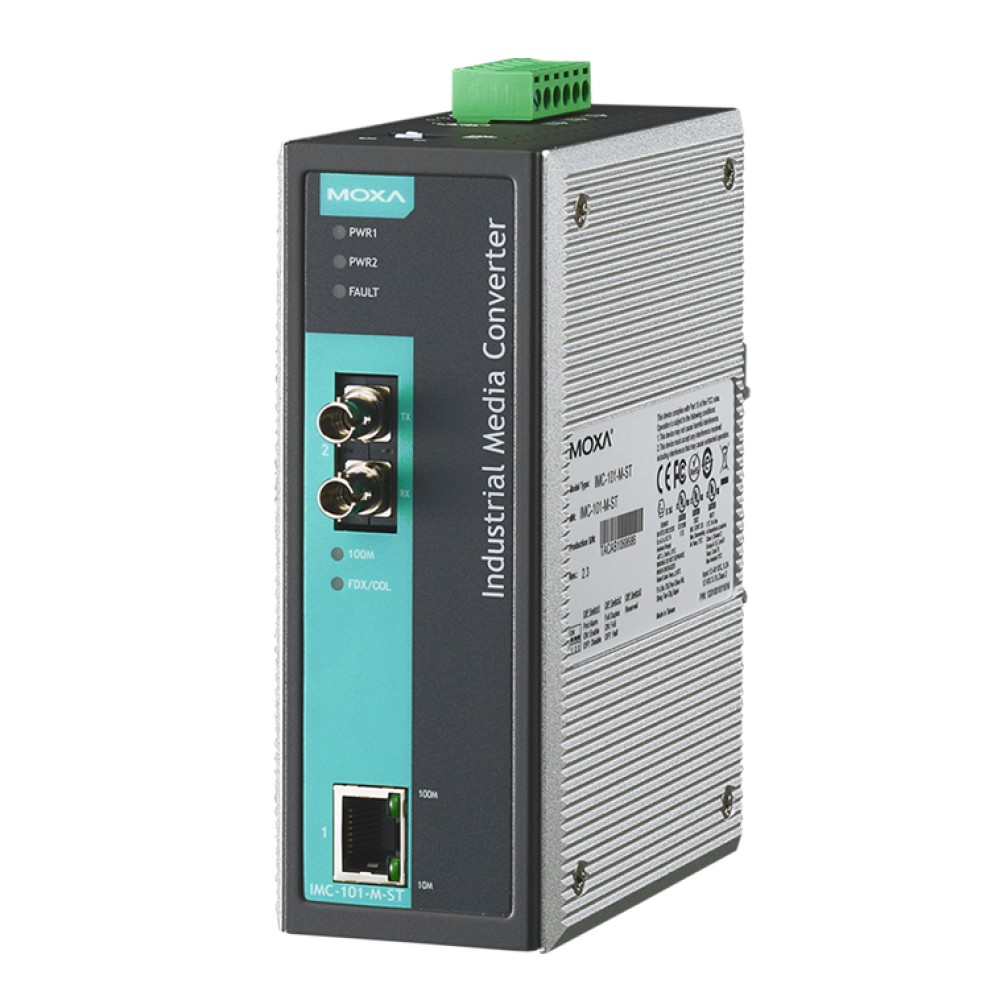

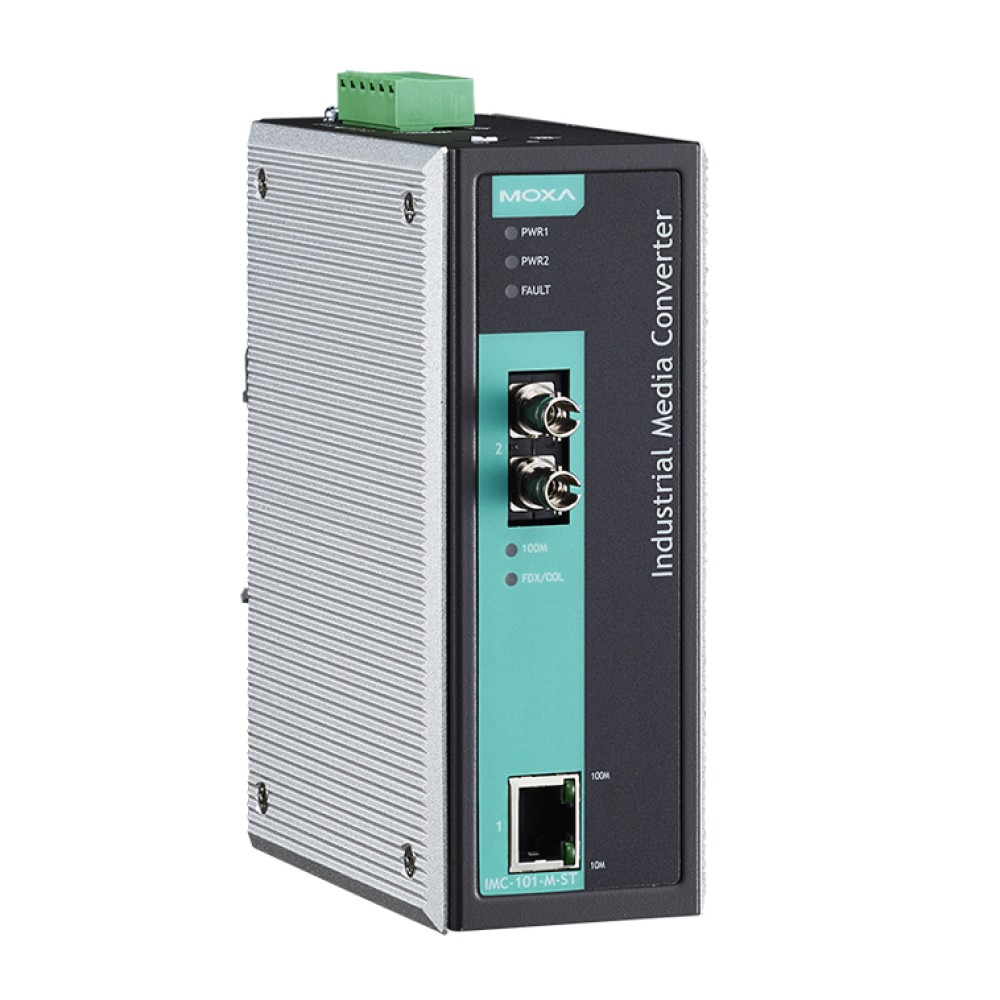

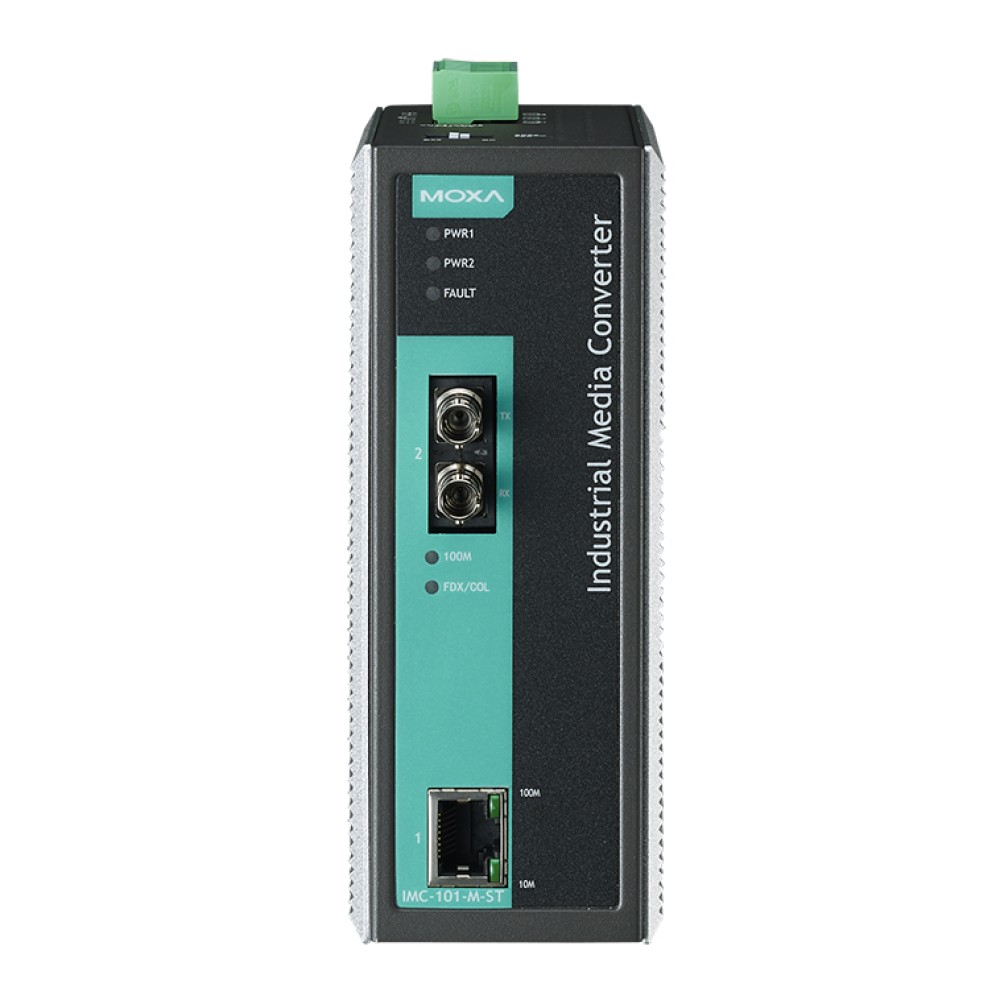

IMC-101-M-ST-T
産業用イーサネット - ファイバメディアコンバータ マルチモード STコネクタ,-40～75℃
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 10/100BaseT(X)オートネゴシエーション および オートMDI/MDI-Xをサポート
- Link Fault Pass-Through (LFP) 機能サポート
- -40℃～75℃の動作温度範囲 (ワイド温度モデル)
- ポート遮断 または 電源障害時のリレー出力警報
- 冗長電源入力
- マルチモード、シングルモード、SC または STコネクタをサポート
- ハザードロケーションに対応した設計 (Class 1 Div. 2/Zone 2, IECEx)
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
Moxaのメディアコンバータ IMC-101は、厳しい環境にも耐える信頼性と安定性を誇る産業用グレード製品で、10/100BaseT(X)⇒100BaseFXのコンバージョンを行います。IMC-101は、産業用の設計であるため、産業用自動化アプリケーションの連続稼動を維持し、障害と損失を予防するためのリレー出力警報を備えています。
IMC-101は、産業用の設計であるため、ハザードロケーション (Class 1, Division 2/Zone 2, IECEx, DNV, および GL Certification) においても使用が可能です。また、FCC、UL、およびCE規格に準拠しています。IMC-101シリーズは、標準モデルでは0℃～60℃、また、ワイド温度モデルでは-40℃～75℃の動作温度を保証します。IMC-101は、100%のバーニングテストを実施しているため、産業用オートメーションコントロール環境における使用を保証します。
Link Fault Pass-Through機能
IMC-101 Link Fault Pass-Through機能は、従来のメディアコンバータにおいて問題となっている問題を解決しています。即ち、リンクの一方が故障した時に、もう一方はパケットを送信を続けてレスポンスを待ちますが切断されたリンクからはレスポンスは届きません。
IMC-101は、片方のリンクが故障したことに気づくと、直ぐにもう一方のリンクを強制的に遮断しアプリケーションソフトウェアがその状態に対処できるようにします。
リダンダント (冗長) 電源入力
IMC-101は2入力のDC電源端子を装備していますので、DC電源を同時に接続することが可能です。従って、片方の電源入力が故障しても、もう片方の電源がバックアップとして機能しますので、IMC-101は引き続き安定して稼動します。
ポート遮断と電源障害の際に発生するリレー出力警報
IMC-101は、電源障害が発生した時、またはポートリンクが切断された時に、リレー接点出力により作業現場の技術者に警告を出しますので適切な緊急操作手順で迅速に処理することができます。
- 産業用の厳しい環境にも耐える信頼性と安定性
- 動作温度-40℃～75℃ (耐温度環境モデル) に耐える設計
- リンク障害の後のの問題である"ノーレスポンス"を避けるIMC-101のLink Fault Pass-Through機能を装備
| テクノロジ | |
| 標準 | IEEE 802.3：10BaseT IEEE 802.3u：100BaseT(X), 100BaseFX |
|---|---|
| インターフェース | |
| RJ-45 ポート | 10/100BaseT(X) |
| 光ファイバポート | 100BaseFX (SCあるいはSTコネクタ) |
| LED表示 | PWR1, PWR2, FAULT, 10/100M (TP ポート), 100M (ファイパポート), FDX/COL (ファイバポート) |
| ディップスイッチ | 100BaseFX 全2重/半2重選択、ポートブレーク・アラームマスク |
| 警報接点 | 1 リレー出力 (1A @ 24VDC) |
| メカニカル | |
| 筐体 | メタル、IP30保護 |
| 寸法 | 53.6×135×105mm (幅×高さ×奥行) |
| 重量 | 630 g |
| 取付 | DINレール、ウォールマウント (オプショナルキット付) |
| 環境 | |
| 動作温度 | 標準モデル：0 ～ 60℃ ワイド温度モデル：-40 ～ 75℃ |
| 保管温度 | -40 ～ 85℃ |
| 相対湿度 | 5 ～ 95% (結露なきこと) |
| 電源 | |
| 入力電圧 | 12 ～ 45VDC 冗長入力 |
| 入力電流 | 最大45VDC @ 320mA |
| 接続 | リムーバブル/ターミナルブロック |
| 過負荷電流保護 | 1.1A |
| 逆極性保護 | 有 |
| 規格と認証 | |
| 安全 | UL 508 |
| ハザートロケーション | UL/cUL Class I Division 2 Groups A/B/C/D, ATEX Zone2 Ex nA nC op is IIC T4 Gc, IECEx Ex nA nC IIC T4 Gc |
| EMC | EN 55032/24 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | EN 61000-4-2 (ESD): Contact: 6 kV; Air: 8 kV EN 61000-4-3 (RS): 80 MHz to 1 GHz: 3 V/m EN 61000-4-4 (EFT): Power: 2 kV; Signal: 2 kV EN 61000-4-5 (Surge): Power 1 kV; Signal 1 kV EN 61000-4-6 (CS): 150 kHz to 80 MHz: 3 V/m EN 61000-4-8 (PFMF) EN 61000-4-11 |
| グリーン製品 | RoHS, CRoHS, WEEE |
| 衝撃 | IEC60068-2-27 |
| 落下 | IEC60068-2-32 |
| 振動 | IEC60068-2-6 |
| 海洋 | DNV, GL |
| MTBF (平均故障時間) | |
| 時間 | 401,000 時間 |
| 規格 | MIL-HDBK-217F |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
サイズ (単位 = mm)
| IMC-101-M-ST-T | 産業用イーサネット - ファイバメディアコンバータ マルチモード STコネクタ 動作温度：-40～75℃ |
|---|
DINレール電源
| DR-4524 | 45W/2A DINレール 24VDC電源 ユニバーサル 85～264 VAC または 120～370 VDC入力 動作温度：-10～50℃ |
|---|---|
| DR-75-24 | 75W/3.2A DINレール 24VDC電源 ユニバーサル 85～264 VAC または 120～370 VDC入力 動作温度：-10～60℃ |
| DR-120-24 | 125W/5A DINレール 24VDC電源 ユニバーサル 88～132 VAC/176～254 VAC入力 (スイッチ切換) または 248～370 VDC入力 動作温度：-10～60℃ |
マウントキット
| RK-4U | 4U 19インチラックマウントキット |
|---|---|
| WK-46 | ウォールマウントキット |
IMC-101シリーズ 製品一覧
| IMC-101-M-SC | 産業用イーサネット - ファイバメディアコンバータ マルチモード SCコネクタ,0～60℃ |
| IMC-101-M-SC-IEX | 産業用イーサネット - ファイバメディアコンバータ マルチモード SCコネクタ IECEx,0～60℃ |
| IMC-101-M-SC-T | 産業用イーサネット - ファイバメディアコンバータ マルチモード SCコネクタ,-40～75℃ |
| IMC-101-M-SC-T-IEX | 産業用イーサネット - ファイバメディアコンバータ マルチモード SCコネクタ IECEx,-40～75℃ |
| IMC-101-M-ST | 産業用イーサネット - ファイバメディアコンバータ マルチモード STコネクタ,0～60℃ |
| IMC-101-M-ST-IEX | 産業用イーサネット - ファイバメディアコンバータ マルチモード STコネクタ IECEx,0～60℃ |
| IMC-101-M-ST-T | 産業用イーサネット - ファイバメディアコンバータ マルチモード STコネクタ,-40～75℃ |
| IMC-101-M-ST-T-IEX | 産業用イーサネット - ファイバメディアコンバータ マルチモード STコネクタ IECEx,-40～75℃ |
| IMC-101-S-SC | 産業用イーサネット - ファイバメディアコンバータ シングルモード SCコネクタ,0～60℃ |
| IMC-101-S-SC-80 | 産業用イーサネット - ファイバメディアコンバータ シングルモード SCコネクタ 80km,0～60℃ |
| IMC-101-S-SC-80-T | 産業用イーサネット - ファイバメディアコンバータ シングルモード SCコネクタ 80km,-40～75℃ |
| IMC-101-S-SC-IEX | 産業用イーサネット - ファイバメディアコンバータ シングルモード SCコネクタ IECEx,0～60℃ |
| IMC-101-S-SC-T | 産業用イーサネット - ファイバメディアコンバータ シングルモード SCコネクタ,-40～75℃ |
| IMC-101-S-SC-T-IEX | 産業用イーサネット - ファイバメディアコンバータ シングルモード SCコネクタ IECEx,-40～75℃ |
