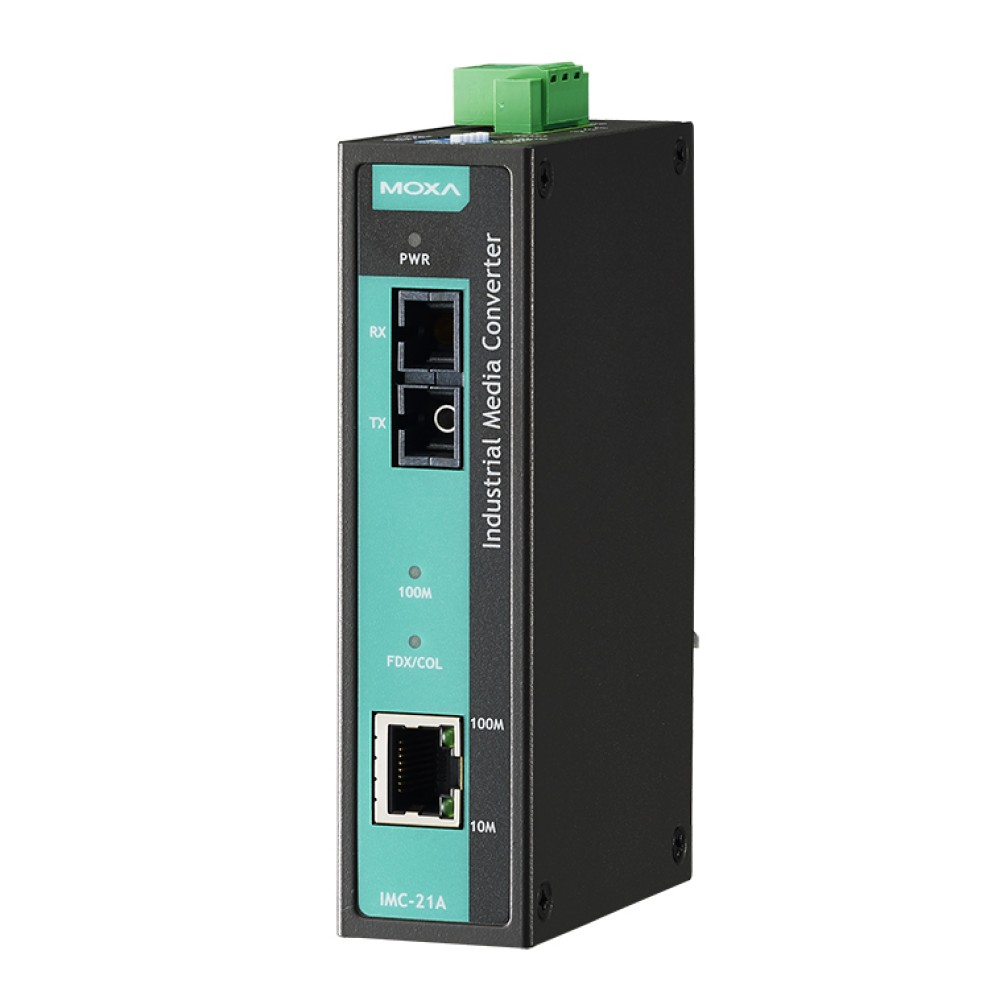

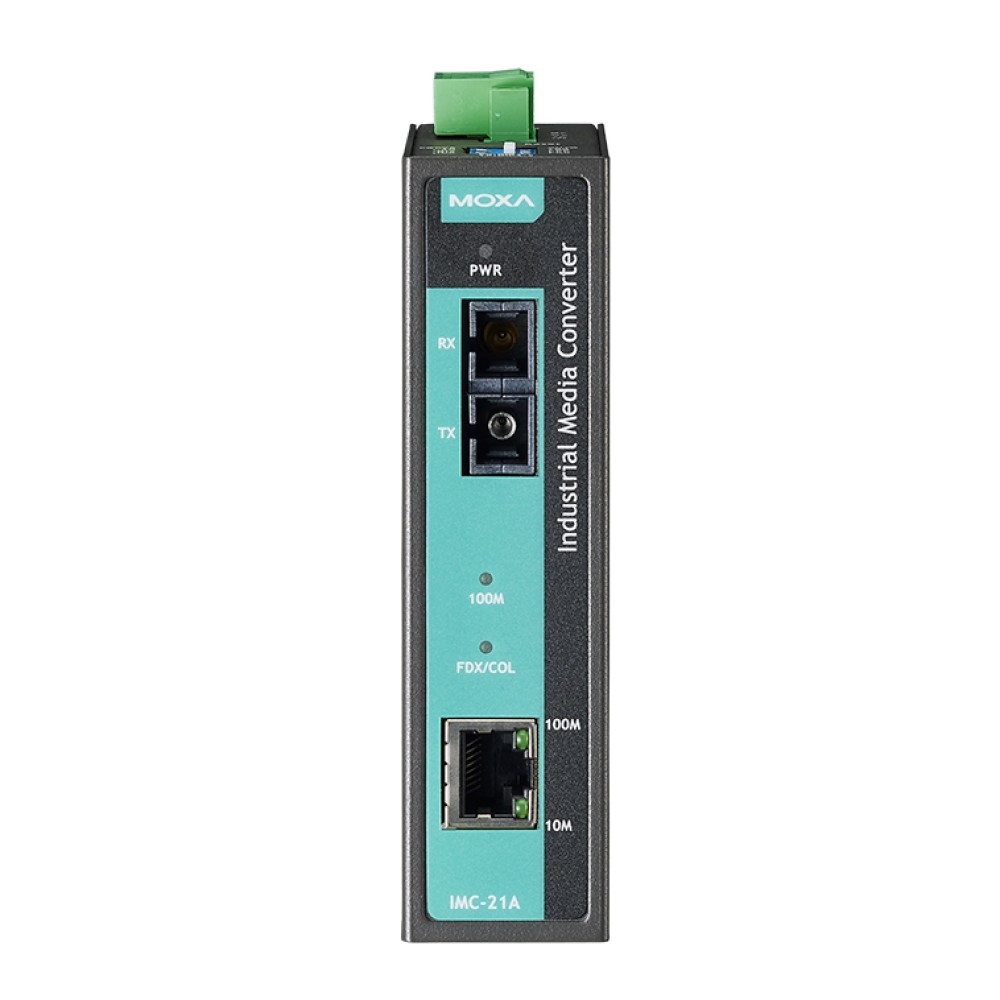

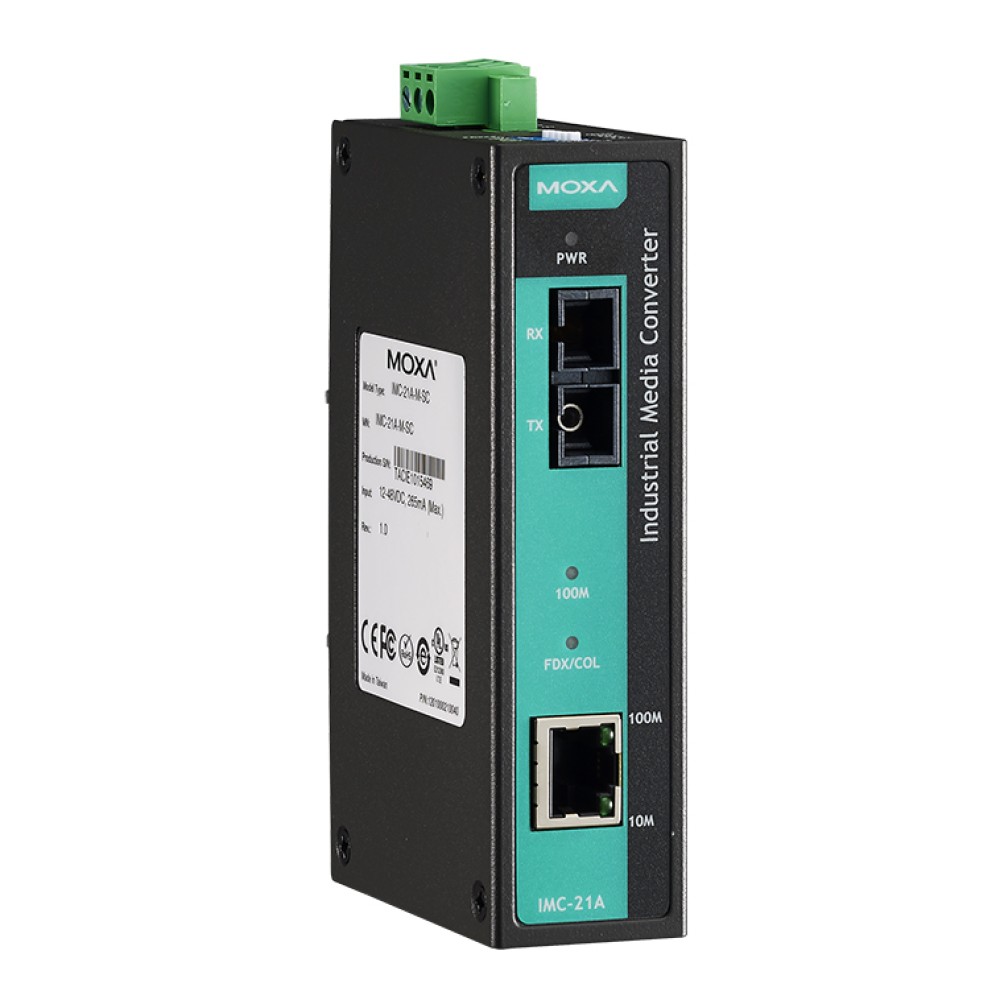

IMC-21A-S-SC

産業用エントリーレベル10/100BaseT(X)⇒100BaseFXメディアコンバーター

主な製品特長

  • マルチモードまたはシングルモード、SCまたはSTファイバコネクタ
  • Link Fault Pass-Through (LFP)
  • -40~75℃動作温度範囲 (Tモデル)
  • DIPスイッチ切換:FDX/HDX/10/100/オート/強制

FCC

CE

UL

WEEE

RoHS指令準拠

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • シリーズ
  • FAQ

IMC-21A産業用メディアコンバータは、苛酷な産業環境において高い信頼性と安定したオペレーションを提供するエントリーレベルの10/100BaseT(X)-100BaseFXメディアコンバータです。コンバータは、-40~75℃のワイドの動作範囲で安定した信頼性の高い動作を保証します。堅牢なハードウェア設計は、過酷な産業条件に確実に耐えることができます。IMC-21Aコンバータは、DINレールマウントまたはディストリビューションボックスに取付けることができます。

Link Fault Pass-Through機能を実装

IMC-21AがもつLFP「Link Fault Pass Through」機能は、従来のメディアコンバータを使用する際に遭遇する問題を克服することができます。すなわち、旧来の製品は片側のポートにリンク不良が発生した場合でも、反対側のポートはパケットを送信続けてしまいます。そして回線が切れたポートからレスポンスを待ち続けることになります。IMC-21Aの「Link Fault Pass Through」機能は、片側のリンク不良を即時に検知し、反対側のリンクを停止させますので、ユーザのアプリケーションソフトウェアが断線にすぐに反応することができます。

テクノロジー
規格 IEEE 802.3:10BaseT
IEEE 802.3u:100BaseT(X) および 100BaseFX
IEEE 802.3x:フロー制御
インターフェース
RJ45ポート10/100BaseT(X)
ファイバポート100BaseFX (SC/STコネクタ)
LED表示電源, 10/100M(TPポート), 100M(ファイバポート), FDX/COL(ファイバポート)
DIPスイッチ TPポート10/100M:半2重/全2重モード, 強制/オートモード
ファイバポート:半2重/全2重モード, Link Fault Pass-Through(LFP)
光ファイバ
  • シングルモードファイバトランシーバに接続する際、過剰な光パワーによるダメージを防止するためにアッテネータを使用することを推奨します。
  • 特定のファイバトランシーバの"標準距離":リンクバジェット(dB)>分散ペナルティ+トータルリンク損失(dB)
メカニカル
筐体メタル、IP30保護
サイズ30 × 125 × 79 mm
重さ170 g
設置/取付DINレール取付
環境
動作温度 標準モデル:-10 ~ 60℃
ワイド温度モデル:-40 ~ 75℃
保管温度-40 ~ 75℃
相対湿度5 ~ 95% (結露なきこと)
電源
入力電圧12 ~ 48 VDC
入力電流最大 265 mA @ 48 VDC
接続リムーバブル 3端子ターミナルブロック
過電流保護1.1 A
逆極性保護
規格および認証
安全UL 60950-1
EMCEN 55032/24
EMICISPR 32, FCC Part 15B Class A
EMS EN 61000-4-2 (ESD): Contact: 6 kV; Air: 8 kV
EN 61000-4-3 (RS): 80 MHz to 1 GHz: 1 V/m
EN 61000-4-4 (EFT): Power: 1 kV; Signal: 1 kV
EN 61000-4-5 (Surge): Power: 1 kV; Signal: 1 kV
EN 61000-4-6 (CS): 150 kHz to 80 MHz: 3 V/m
EN 61000-4-8 (PFMF)
EN 61000-4-11
グリーン製品RoHS、CRoHS、WEEE
衝撃IEC 60068-2-27
落下IEC 60068-2-32
振動IEC 60068-2-6
平均故障間隔 (MTBF)
時間353,000 時間
規格MIL-HDBK-217F
保証
保証期間5 年
詳細Moxa社 製品保証方針

サイズ (単位=mm)

サイズ
IMC-21A-S-SC産業用10/100BaseT(X)-100BaseFX メディアコンバータ
シングルモード
SCファイバコネクタ
-10~60℃動作温度

IMC-21Aシリーズ 製品一覧

IMC-21A-M-SC 産業用エントリーレベル10/100BaseT(X)⇒100BaseFXメディアコンバーター
IMC-21A-M-SC-T 産業用エントリーレベル10/100BaseT(X)⇒100BaseFXメディアコンバーター
IMC-21A-M-ST 産業用エントリーレベル10/100BaseT(X)⇒100BaseFXメディアコンバーター
IMC-21A-M-ST-T 産業用エントリーレベル10/100BaseT(X)⇒100BaseFXメディアコンバーター
IMC-21A-S-SC 産業用エントリーレベル10/100BaseT(X)⇒100BaseFXメディアコンバーター
IMC-21A-S-SC-T 産業用エントリーレベル10/100BaseT(X)⇒100BaseFXメディアコンバーター

光ケーブルの研磨種別はなんでしょうか。

Moxa


PC研磨となります。
