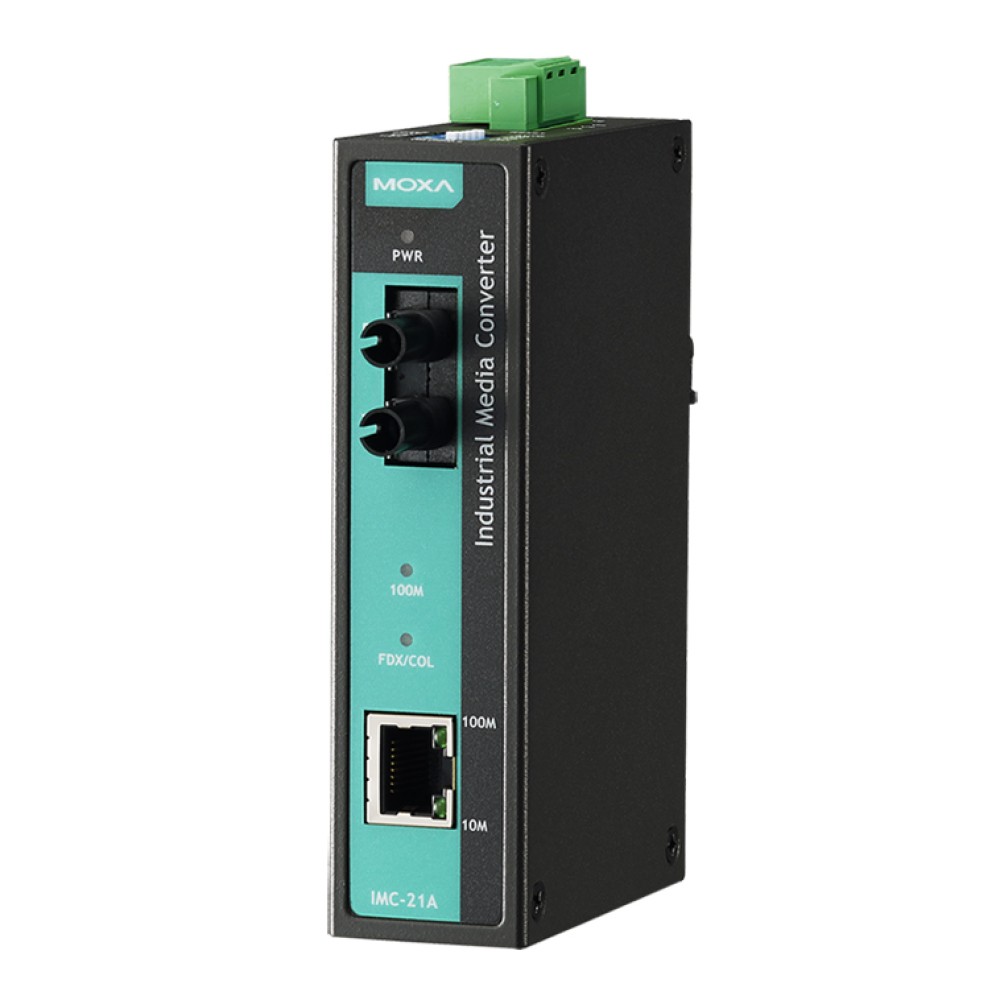

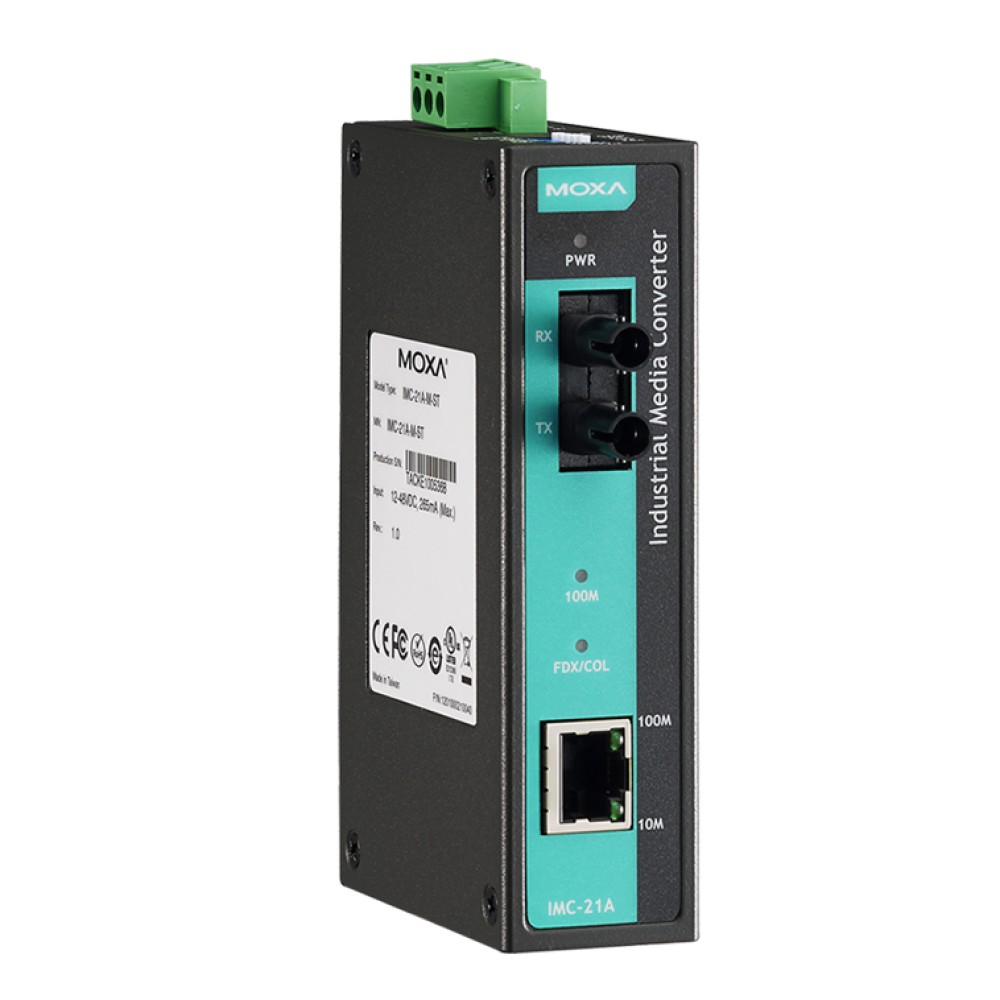

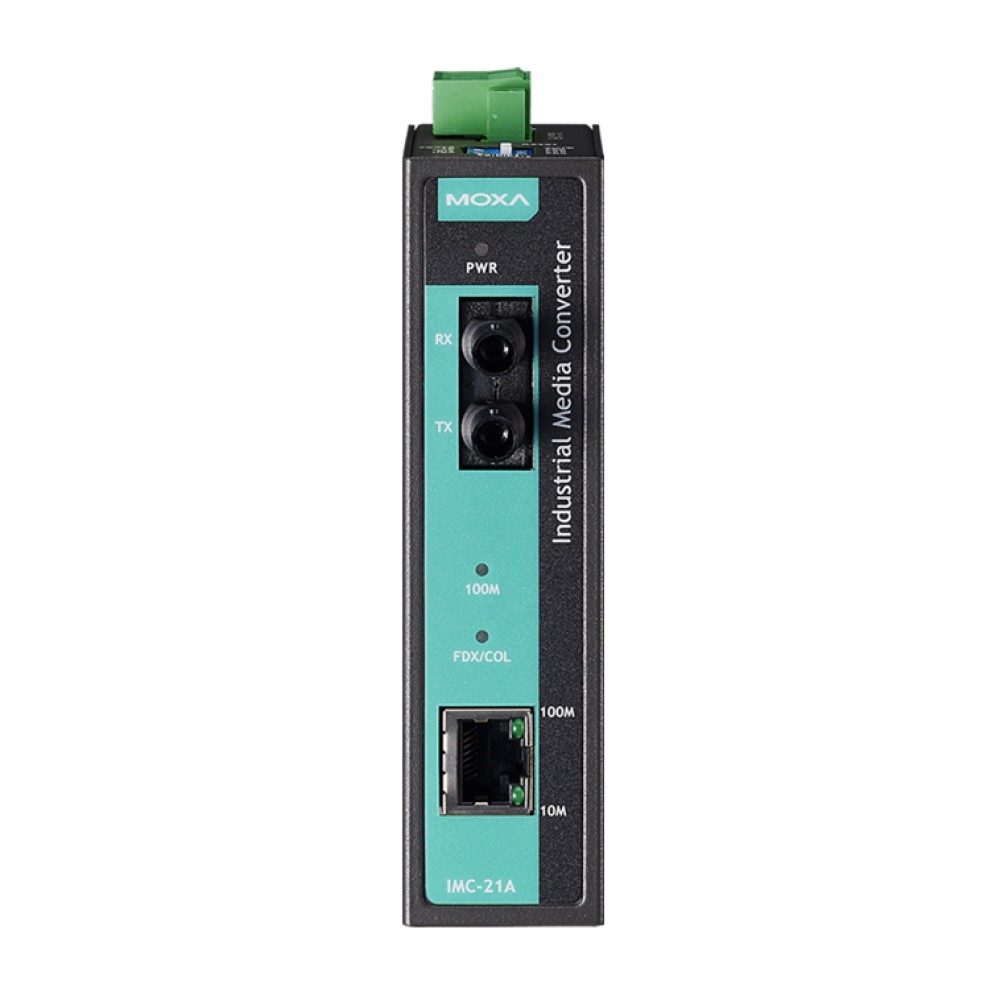

IMC-21A-M-ST-T
産業用エントリーレベル10/100BaseT(X)⇒100BaseFXメディアコンバーター
主な製品特長
- マルチモードまたはシングルモード、SCまたはSTファイバコネクタ
- Link Fault Pass-Through (LFP)
- -40~75℃動作温度範囲 (Tモデル)
- DIPスイッチ切換:FDX/HDX/10/100/オート/強制
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
IMC-21A産業用メディアコンバータは、苛酷な産業環境において高い信頼性と安定したオペレーションを提供するエントリーレベルの10/100BaseT(X)-100BaseFXメディアコンバータです。コンバータは、-40~75℃のワイドの動作範囲で安定した信頼性の高い動作を保証します。堅牢なハードウェア設計は、過酷な産業条件に確実に耐えることができます。IMC-21Aコンバータは、DINレールマウントまたはディストリビューションボックスに取付けることができます。
Link Fault Pass-Through機能を実装
IMC-21AがもつLFP「Link Fault Pass Through」機能は、従来のメディアコンバータを使用する際に遭遇する問題を克服することができます。すなわち、旧来の製品は片側のポートにリンク不良が発生した場合でも、反対側のポートはパケットを送信続けてしまいます。そして回線が切れたポートからレスポンスを待ち続けることになります。IMC-21Aの「Link Fault Pass Through」機能は、片側のリンク不良を即時に検知し、反対側のリンクを停止させますので、ユーザのアプリケーションソフトウェアが断線にすぐに反応することができます。
テクノロジー | |
規格 | IEEE 802.3:10BaseT IEEE 802.3u:100BaseT(X) および 100BaseFX IEEE 802.3x:フロー制御 |
---|---|
インターフェース | |
RJ45ポート | 10/100BaseT(X) |
ファイバポート | 100BaseFX (SC/STコネクタ) |
LED表示 | 電源, 10/100M(TPポート), 100M(ファイバポート), FDX/COL(ファイバポート) |
DIPスイッチ | TPポート10/100M:半2重/全2重モード, 強制/オートモード ファイバポート:半2重/全2重モード, Link Fault Pass-Through(LFP) |
光ファイバ | |
![]()
| |
メカニカル | |
筐体 | メタル、IP30保護 |
サイズ | 30 × 125 × 79 mm |
重さ | 170 g |
設置/取付 | DINレール取付 |
環境 | |
動作温度 | 標準モデル:-10 ~ 60℃ ワイド温度モデル:-40 ~ 75℃ |
保管温度 | -40 ~ 75℃ |
相対湿度 | 5 ~ 95% (結露なきこと) |
電源 | |
入力電圧 | 12 ~ 48 VDC |
入力電流 | 最大 265 mA @ 48 VDC |
接続 | リムーバブル 3端子ターミナルブロック |
過電流保護 | 1.1 A |
逆極性保護 | 有 |
規格および認証 | |
安全 | UL 60950-1 |
EMC | EN 55032/24 |
EMI | CISPR 32, FCC Part 15B Class A |
EMS | EN 61000-4-2 (ESD): Contact: 6 kV; Air: 8 kV EN 61000-4-3 (RS): 80 MHz to 1 GHz: 1 V/m EN 61000-4-4 (EFT): Power: 1 kV; Signal: 1 kV EN 61000-4-5 (Surge): Power: 1 kV; Signal: 1 kV EN 61000-4-6 (CS): 150 kHz to 80 MHz: 3 V/m EN 61000-4-8 (PFMF) EN 61000-4-11 |
グリーン製品 | RoHS、CRoHS、WEEE |
衝撃 | IEC 60068-2-27 |
落下 | IEC 60068-2-32 |
振動 | IEC 60068-2-6 |
平均故障間隔 (MTBF) | |
時間 | 353,000 時間 |
規格 | MIL-HDBK-217F |
保証 | |
保証期間 | 5 年 |
詳細 | Moxa社 製品保証方針 |
サイズ (単位=mm)
![サイズ](/storage/IMC-21A_Dimensions1.jpg)
IMC-21A-M-ST-T | 産業用10/100BaseT(X)-100BaseFX メディアコンバータ マルチモード STファイバコネクタ -40~75℃動作温度 |
---|
IMC-21Aシリーズ 製品一覧
IMC-21A-M-SC | 産業用エントリーレベル10/100BaseT(X)⇒100BaseFXメディアコンバーター |
IMC-21A-M-SC-T | 産業用エントリーレベル10/100BaseT(X)⇒100BaseFXメディアコンバーター |
IMC-21A-M-ST | 産業用エントリーレベル10/100BaseT(X)⇒100BaseFXメディアコンバーター |
IMC-21A-M-ST-T | 産業用エントリーレベル10/100BaseT(X)⇒100BaseFXメディアコンバーター |
IMC-21A-S-SC | 産業用エントリーレベル10/100BaseT(X)⇒100BaseFXメディアコンバーター |
IMC-21A-S-SC-T | 産業用エントリーレベル10/100BaseT(X)⇒100BaseFXメディアコンバーター |
