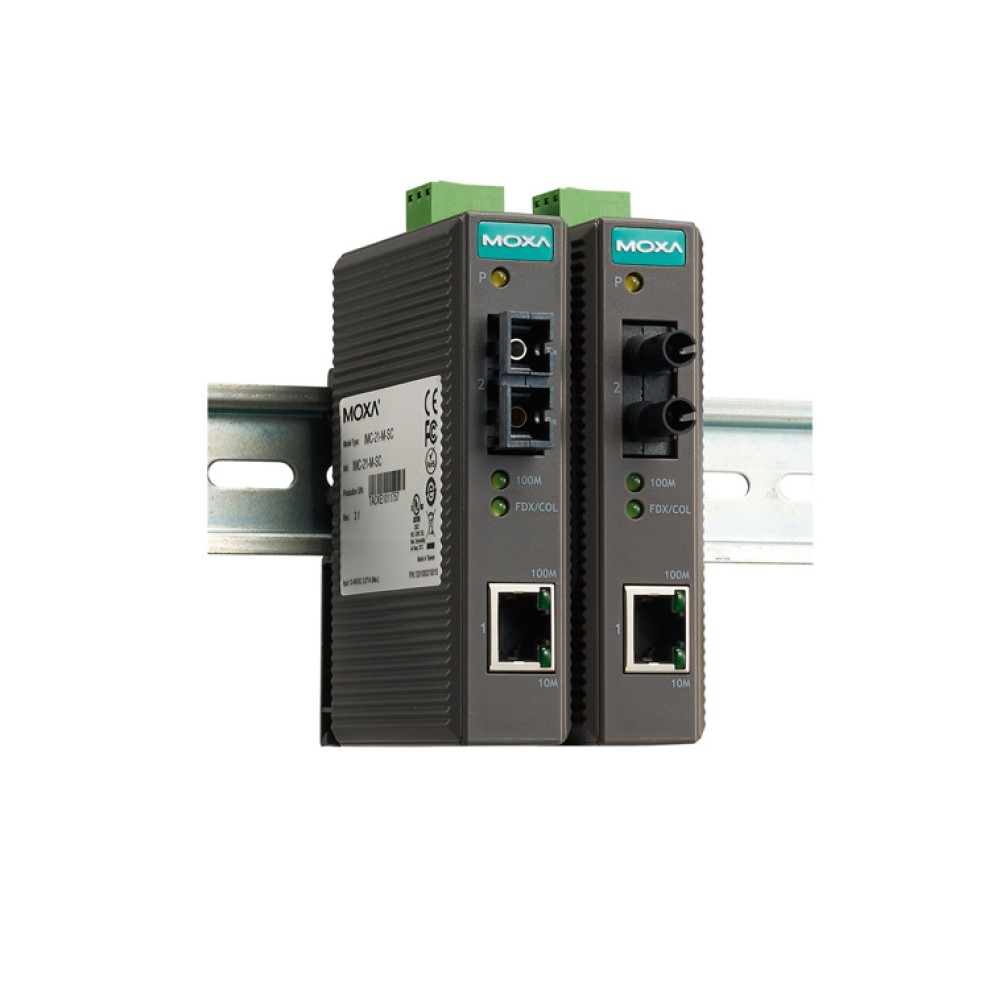

IMC-21-M-SC
産業用10/100BaseT(X)⇔100BaseFXメディアコンバーター
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- マルチモードまたはシングルモード、SCまたはSTファイバコネクタ
- LFP(Link Fault Pass Through)機能を搭載(ON/OFF可能)
- FDX/HDXモード、10/100 自動/強制モードをDIPスイッチで選択可能
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
産業用メディアコンバータ IMC-21シリーズは、厳しい産業用環境に対応するために、特に信頼性・安定性を中心に設計された、エントリーレベルの10/100BaseT(X)－100BaseFXメディアコンバータです。IMC-21は、1台で12～48VDCの電源入力に対応し、高いコストパフォーマンスを誇ります。周囲の産業用イーサネット機器と組合わせて設置可能な、-10℃～60℃の広範囲な温度環境に対応しております。
Link Fault Pass-Through機能を実装
IMC-21がもつLFP「Link Fault Pass Through」機能は、従来のメディアコンバータを使用する際に遭遇する問題を克服することができます。すなわち、旧来の製品は片側のポートにリンク不良が発生した場合でも、反対側のポートはパケットを送信続けてしまいます。そして回線が切れたポートからレスポンスを待ち続けることになります。IMC-21の「Link Fault Pass Through」機能は、片側のリンク不良を即時に検知し、反対側のリンクを停止させますので、ユーザーソフトウェアが断線にすぐに反応することができます。
| テクノロジー | |
| 規格 | IEEE802.3 : 10BaseT IEEE802.3u : 100BaseTX, 100BaseFX IEEE802.3x : フローコントロール |
|---|---|
| インターフェース | |
| RJ-45ポート | 10/100BaseT(X) |
| ファイバポート | 100BaseFX (SC/ST コネクタ) |
| LED表示 | Power, 10/100M (TPポート), 100M (ファイバポート), FDX/COL ファイバポート) |
| DIPスイッチ | TPポート：10/100M, Half/Fullモード, 自動/強制モード ファイバポート：Half/Fullモード, Link Fault Pass-Through (LFP) |
| 光ファイバ | |
| 距離 |
|
| メカニカル | |
| 筐体 | プラスチック、IP30保護 |
| サイズ (W×D×H) | 25×109×97 mm |
| 重さ | 125g |
| 取付方式 | DINレール設置 |
| 環境 | |
| 動作温度 | -10 ～ 60℃ |
| 保管温度 | -40 ～ 70℃ |
| 相対湿度 | 5 ～ 95％ (結露なきこと) |
| 電源 | |
| 入力電圧 | 12 ～ 48 VDC |
| 定格電圧 | 最大 300 mA ＠ 48 VDC |
| 接続方式 | リムーバブル 3端子ターミナルブロック |
| 過負荷保護 | 1.1A |
| 逆極性保護 | 有り |
| 規格と認証 | |
| 安全 | UL 508 |
| EMC | EN 55032/24 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | EN 61000-4-2 (ESD): Contact: 6 kV; Air: 8 kV EN 61000-4-3 (RS): 80 MHz to 1 GHz: 1 V/m EN 61000-4-4 (EFT): Power: 1 kV; Signal: 1 kV EN 61000-4-5 (Surge): Power: 1 kV; Signal: 1 kV EN 61000-4-6 (CS): 150 kHz to 80 MHz: 3 V/m EN 61000-4-8 (PFMF) EN 61000-4-11 |
| グリーン製品 | RoHS, CRoHS, WEEE |
| 衝撃 | IEC 60068-2-27 |
| 落下 | IEC 60068-2-32 |
| 規格 | IEC 60068-2-6 |
| 平均故障間隔 (MTBF) | |
| 時間 | 353,000 時間 |
| 規格 | MIL-HDBK-217F |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
サイズ (単位=mm)
| IMC-21-M-SC | 産業用10/100BaseT(X)－100BaseFXメディアコンバータ マルチモード SCコネクタ -10～60℃ |
|---|
マウントキット
| RK-4U | 4U 19インチラックマウントキット |
|---|
IMC-21シリーズ 製品一覧
| IMC-21-M-SC | 産業用10/100BaseT(X)⇔100BaseFXメディアコンバーター |
| IMC-21-M-ST | 産業用10/100BaseT(X)⇔100BaseFXメディアコンバーター |
| IMC-21-M-ST-FL | 産業用10/100BaseT(X)⇔100BaseFXメディアコンバーター |
| IMC-21-S-SC | 産業用10/100BaseT(X)⇔100BaseFXメディアコンバーター |
