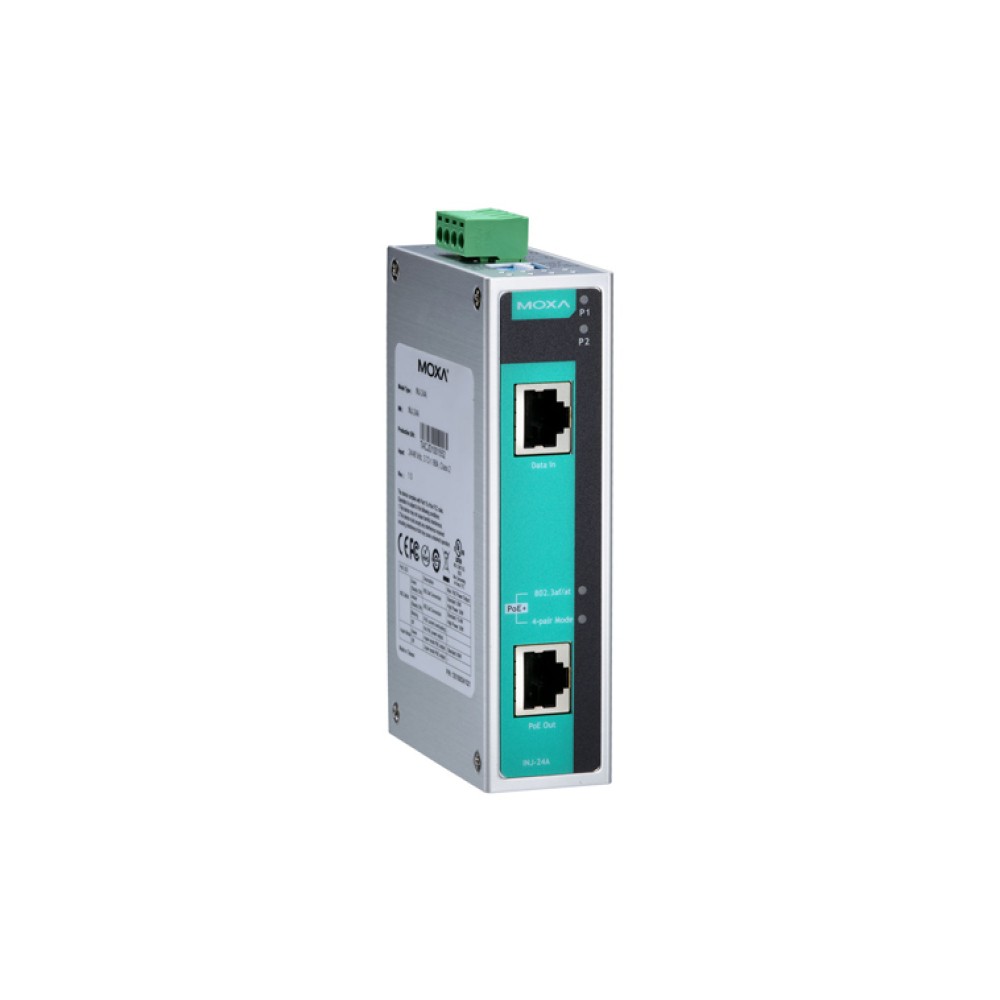

INJ-24A-T
産業用IEEE 802.3af/atハイパワーギガビットPoE+ インジェクタ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 60W IEEE 802.3af/at対ハイパワーモード出力の提供
- 10/100/1000Mネットワーク用PoEインジェクタ、PD(Power Device/受電デバイス)に電源とデータを供給
- PoE管理のためのDIPスイッチ設定およびLED表示
- 苛酷な環境に必要な3KVサージ耐性
- 柔軟性のあるインストレーションのためのモードAおよびモードBの選択
- 冗長デュアル電源入力のための24/48 VDCブースタをビルトイン
- -40～75℃動作温度範囲 (T モデル)
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
INJ-24Aは、イーサネットケーブルを通じて受電デバイスに電源とデータを組み合わせて供給するIEEE 802.3at PoE+インジェクタです。屋外監視用ビデオカメラやアクセスポイントといった電力消費が大きいデバイスに対して従来のPoE＋インジェクタでは、容量が大きすぎて電力供給ができない問題を解決する新しいハイパワーPoEインジェクタです。従来のPoE＋インジェクタに比べ2倍となる最大60Wの電力を提供することができます。また、INJ-24Aインジェクタは、電源の冗長性とオペレーション上に柔軟性のある24/48VDC入力をサポートします。-40～75℃温度範囲設計によりINJ-24Aは、クリティカルな産業環境のオペレーション要求を満たします。特にINJ-24Aは、高いサージ保護、高い効率的な放熱および堅牢なハウジングにより極端な屋外の環境での使用に大変優れています。
| テクノロジ | |
| 規格 | IEEE 802.3af/at for Power-over-Ethernet IEEE 802.3 for 10BaseT IEEE 802.3u for 100BaseT(X) IEEE 802.3ab for 1000BaseT(X) |
|---|---|
| インターフェース | |
| RJ45ポート | 10/100/1000BaseT(X)、PoE出力およびデータ入力 |
| PoEピンアウト | デフォルト : V+、 V+、V-、V-：ピン4、5、7、8 (Midspan、MD1、モードB) カスタムDIPスイッチ設定 : V+、V+、V-、V-：ピン1、2、3、6（Endspan、MD1、モードA） |
| 電源 | |
| 入力電圧 | 24/48VDC、冗長デュアル入力 |
| 動作電圧 | 22 ～ 57 VDC |
| 入力電流 | 2.71 A ＠ 24 VDC |
| 過電流保護 | 有 |
| 接続 | 1 リムーバブル 4コンタクトターミナルブロック |
| 逆極性保護 | 有 |
| 消費電力 | 最大5.29W フルロード(PDの消費なし) |
| パワーバジェット | 1 PDの消費量 最大60W |
| メカニカル | |
| 筐体 | メタル |
| IPレーティング | IP30保護 |
| サイズ | 115 × 30.3 × 78.8mm |
| 重さ | 245g |
| 取り付け | DINレールマウンティング、ウォールマウンティング(WK-30) |
| 環境 | |
| 動作温度 | 標準モデル： 0～60℃、ワイド温度モデル：-40～75℃ |
| 保管温度 | -40～85℃ |
| 相対湿度 | 5～95％ (結露なきこと) |
| 規格および認証 | |
| 安全 | UL 508, EN 60950-1 (LVD) |
| EMC | EN 55022/24 |
| EMI | CISPR 22, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 20 V/m IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV IEC 61000-4-5 Surge: Power: 3 kV; Signal: 3 kV IEC 61000-4-6 CS: Signal: 10 V IEC 61000-4-8 |
| 衝撃 | IEC 60068-2-27 |
| 落下 | IEC 60068-2-32 |
| 振動 | IEC 60068-2-6 |
| Note | 最新の認証ステータスについては、MoxaのWebサイトをご確認ください。 |
| MTBF(平均故障時間) | |
| 時間 | 2,407,739 時間 |
| 規格 | Telcordia (Bellcore), GB |
| 保証 | |
| 保証期間 | 5 年 |
| 詳細 | Moxa社 製品保証方針 |
サイズ (単位=mm)
| INJ-24A-T | 産業用ギガビットハイパワーPoE+インジェクタ 最大出力60W @24/48VDC -40～75℃動作温度 |
|---|
