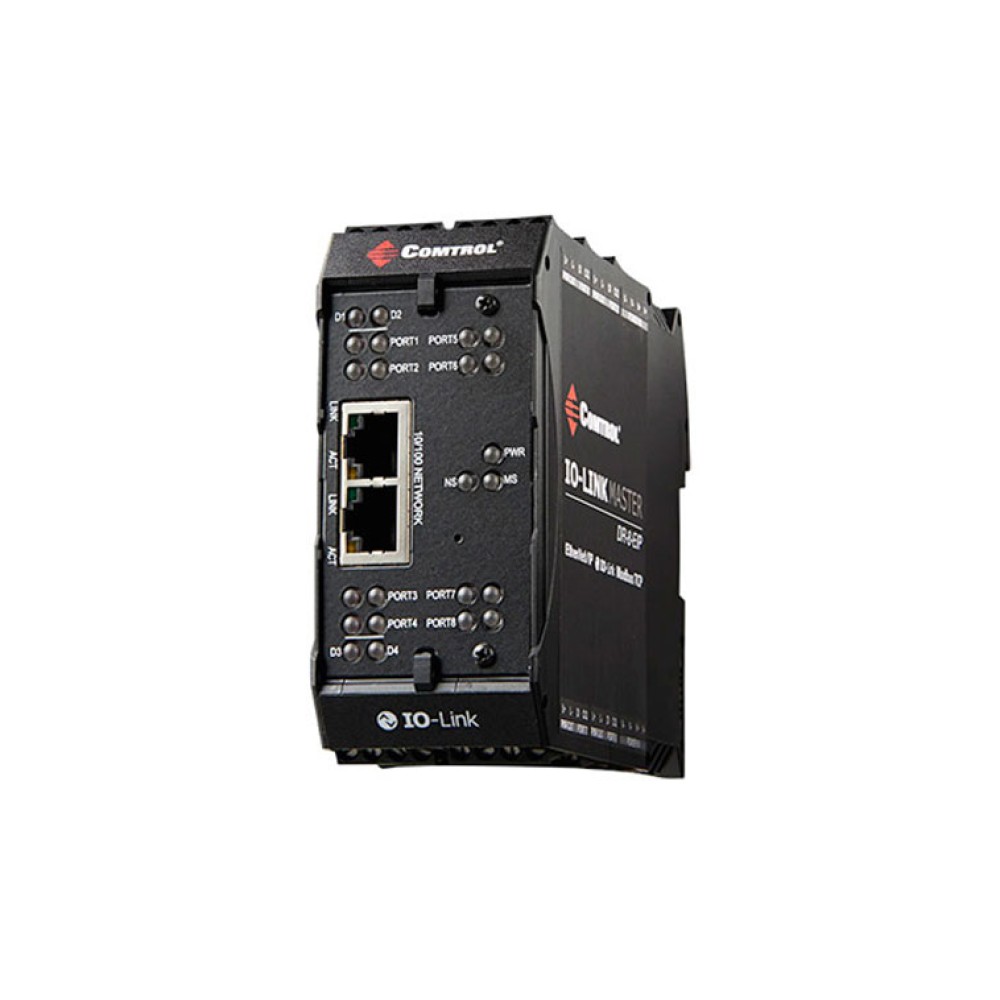

IO-Link Master DR-8-PNIO
PROFINET IO対応 8ポート IO-Link Master,DIOポート×2
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- PROFINET IO 対応 8ポートIO-Link Master、各ポートに追加デジタルポートがあり、2つのDI/DO専用ポートと最大10のDINポートを使用することが可能
- PROFINET 認証
- IO-Link、電源およびデジタルIOのネジ端子接続
- IP20 DINレール取り付け筐体
- ワイド動作温度(-40 ～ 70℃)
- デバイス、ネットワークおよびポートステータスのLED表示
- パワフルなweb GUIによる設定および診断：
▪ IO-Linkデバイス製造業者のIODDファイルを使用したIO-Linkデバイス管理にて容易なデバイス設定
▪ 自動データ格納 (アップロードおよびダウンロード)
▪ 手動データ格納 (アップロードおよびダウンロード)
▪ デバイス検証
▪ データ検証 - IO-Link V1.0 および V1.1 互換
- IO-Link COM1, COM2 および COM3 サポート (ボーレート：230K)
- タグ/ファイルへの書込み・読込み
- 複雑なプログラミング不要でIO-Link ISDUブロックへのPLCアクセス
カテゴリー
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- FAQ

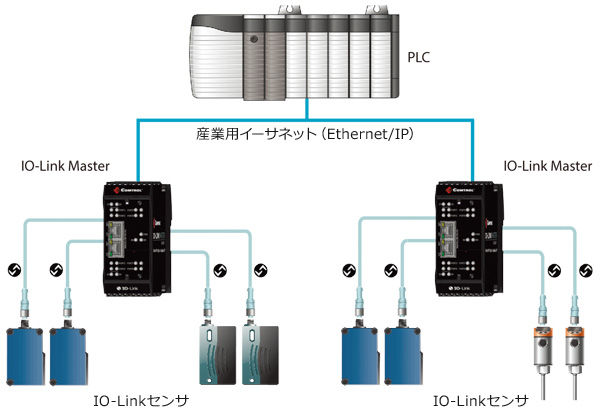

「IO-Link Master DR-8-PNIO」は、PROFINET IO通信、デュアルイーサネットポート、ネジ端子接続をコンパクトなDINレール設計に備えた8ポート IO-Link Masterです。
| ハードウェア | |
| ネットワークインターフェース | 10/100BASE-TX |
|---|---|
| 筐体 | ポリアミド |
| 保護等級 | IP20 |
| 設置および接地方法 | DINレール |
| ネットワークプロトコル | PROFINET IO |
| コネクタ (M12) | DI/DO、イーサネット、IO-Link、電源 |
| LED表示 | 電源、モジュールステータス、ネットワークステータス、IO-Link、 DI、DIOステート および イーサネットポートステータス |
| サイズ | 99 × 114.5 × 45 mm |
| 重量 | 283.5 g |
| IO-Linkインターフェース | |
| コネクタタイプ | ネジ端子 |
| ポート数 | 8 |
| IO-Linkバージョン | V1.0 および V1.1をサポート |
| ターミナルピン配列 |  |
| ポートの設定 | IO-Link＝1 DI (SIOモード)＝1 DO (SIOモード)＝1 DI (専用)＝1 |
| IO-Linkモード転送速度 | 4.8K (COM1) 38.4K (COM2) 230.4K (COM3) |
| ボーレート認識 | 自動 |
| IO-Linkコネクタの出力電流 (ポート1-8) | ピン4のC/Q 200mA (最大) ピン1,3のVs 500mA(最大) |
| ケーブル長 | 20 m |
| デジタル入力C/Q (IO-Linkポートを使用したSIOモード) | |
| センサ電流負荷(最大) | 200mA |
| 入力特性 | IEC 61131-2 タイプ1 および タイプ3互換 |
| 短絡回路および過負荷保護 | 有 |
| 耐短絡回路 | 有 |
| 入力電流制限 | 有 |
| C/Q入力しきい値 | 低：8.0 － 11.5V 高：10.5 － 13.0V |
| ケーブル長 | 30 m |
| デジタル出力C/Q(IO-Linkポートを使用したSIOモード) | |
| アクチュエータ電流負荷(最大) | 200mA |
| 入力特性 | IEC 61131-2 タイプ1 および タイプ3互換 |
| 短絡回路および過負荷保護 | 有 |
| 耐短絡回路 | 有 |
| 入力電流制限 | 有 |
| 出力機能 | PNP/NPN |
| ケーブル長 | 30 m |
| デジタル入力(IO-Linkポートのみの)仕様 | |
| センサ電流負荷(最大) | 200mA |
| 入力特性 | IEC 61131-2 タイプ1 および タイプ3互換 |
| 短絡回路および過負荷保護 | 有 |
| 耐短絡回路 | 有 |
| 入力電流制限 | 有 |
| DI入力しきい値 | 低：5.2 － 6.4V 高：6.8 － 8.0V |
| ケーブル長 | 30 m |
| 専用デジタルIOポート(デジタル入力モード) | |
| コネクタタイプ | ネジ端子 |
| ポート数 | 2 (D1＆D3) |
| ケーブル長(最大) | 30 m |
| デジタル入力/出力 | |
| コネクタタイプ | ネジ端子 |
| ポート数 | 2 (D2＆D4) |
| 各ポート設定 | DI/DO (設定可)＝1 DI (専用)＝1 |
| ケーブル長(最大) | 30 m |
| デジタル出力 | |
| アクチュエータ(センサ)電流負荷(最大) | 200mA |
| 電灯負荷 | 4W |
| 短絡回路および過負荷保護 | 有 |
| 出力切替 | PNP/NPN |
| イーサネットインターフェース | |
| コネクタタイプ | RJ45 |
| ポート数 | 2 |
| イーサネット | 10/100BASE-T |
| 規格 | 802.3：10BASE-T IEEE 802.3u：100BASE-TX |
| 自動-MD/MDI-X | 有 |
| 自動ネゴシエーション | 有 |
| リンク距離 | 100m |
| ケーブルタイプ | 非シールド・ツイストペア |
| IPv4アドレッシング | 有 |
| PROFINET IO | |
| Webページ設定 | ・PROFINET IOデバイス名 ・IOL_CALL機能ブロックタイムアウト(1-20) |
| 診断 | 有 |
| GSDファイル | 有 |
| DR-8-PNIO特徴 | |
| データ格納 | 自動または手動 － アップロード/ダウンロード |
| デバイス診断 | 有 |
| データ診断 | 有 |
| パワフルWebインターフェース | ・ファームウェアアップロード可能 ・管理者、オペレータ、ユーザアカウントによるパスワード保護 ・ISDUバッチ処理 ・IO-Linkデバイス設定用にIODDファイルの読込み ・IODDハンドラはxmlファイルを解析し読込み・設定可能にします ・ログファイル |
| ファームウェアのアップグレード | 可 (WebページもしくはPortVision DX使用) |
| リモートパラメータ化 | 可 |
| モバイルアプリサポート | Google PlayやApple App Storeで無償入手可能なシンプルな標準クライアントを使用してコントロールシステムのプロセスとサービスデータの監視の単純化 |
| 電気的特性 | |
| DC入力電圧範囲 | 18 － 30 VDC |
| 消費電流(最大) | 2A ＠ 4VDC |
| 消費電流(デバイスなし) | 100mA |
| 消費電力 | 2.4W |
| 電源コネクタ(2) | ネジ端子 |
| 環境 | |
| 気温 | システムオン：-40 ～ 70℃ * システムオフ：-40 ～ 70℃ * |
| 動作湿度(結露なきこと) | 10 ～ 95％ |
| 保管湿度(結露なきこと) | 10 ～ 95％ |
| 衝撃/振動 | EN60068-2-6 EN60068-2-27 |
| 規格および認証 | |
| 電磁波 | 61000-6-2 IEC 61131-2 Zone B IEC 61131-9 EN 61000-4-2 ESD EN 61000-4-3 RF フィールド + GSM EN 61000-4-4 バースト EN 61000-4-5 サージ EN 61000-4-6 HF-非対称 EN 61000-4-8 磁場 |
| 放射 | EN 61000-6-4 FCC パート15 区分B、クラスA ICES-003、クラスA AS/NZS CISPR-22、クラスA |
| 安全 | UL508 産業用制御機器 クラス2 タイプ1, 室内使用のみ E360395 |
| その他 | ヨーロッパ規格: 2011/65/EU (RoHS2) 指向性 |
| 認証シンボル |  |

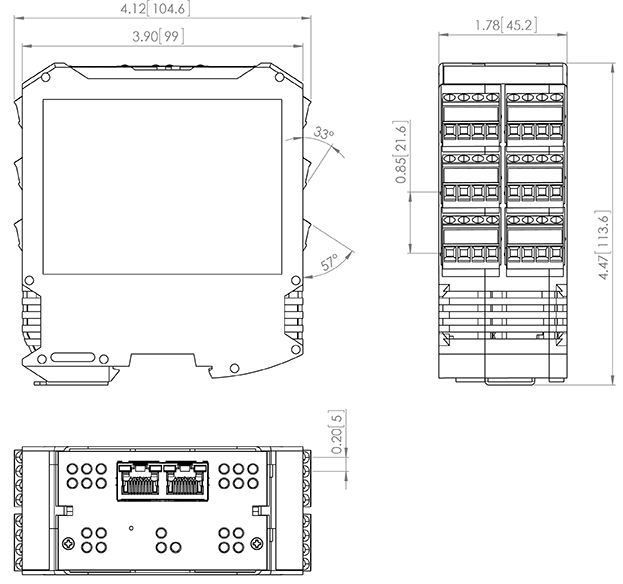

サイズ (単位 = mm)
| IO-Link Master DR-8-PNIO | PROFINET IO対応 8ポート IO-Link Master |
|---|
対応しております。
