ioLogik E1512-M12-T
鉄道アプリケーション向けのイーサネットリモートI/O
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- ユーザ定義可能なModbus TCPスレーブアドレッシング
- MX-AOPC UA Serverによるアクティブな通信
- ioSearch utilityを使用して大規模展開 および コンフィギュレーションの実現
- Webブラウザーを介したフレンドリーなコンフィギュレーション
- Windows または LinuxのためのMXIO libraryを使ったI/Oマネージメントの簡素化
- EN 50121-3-2、EN 50121-4、および EN 50155仕様の一部に準拠
- ワイド動作温度範囲：-40〜85℃
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ

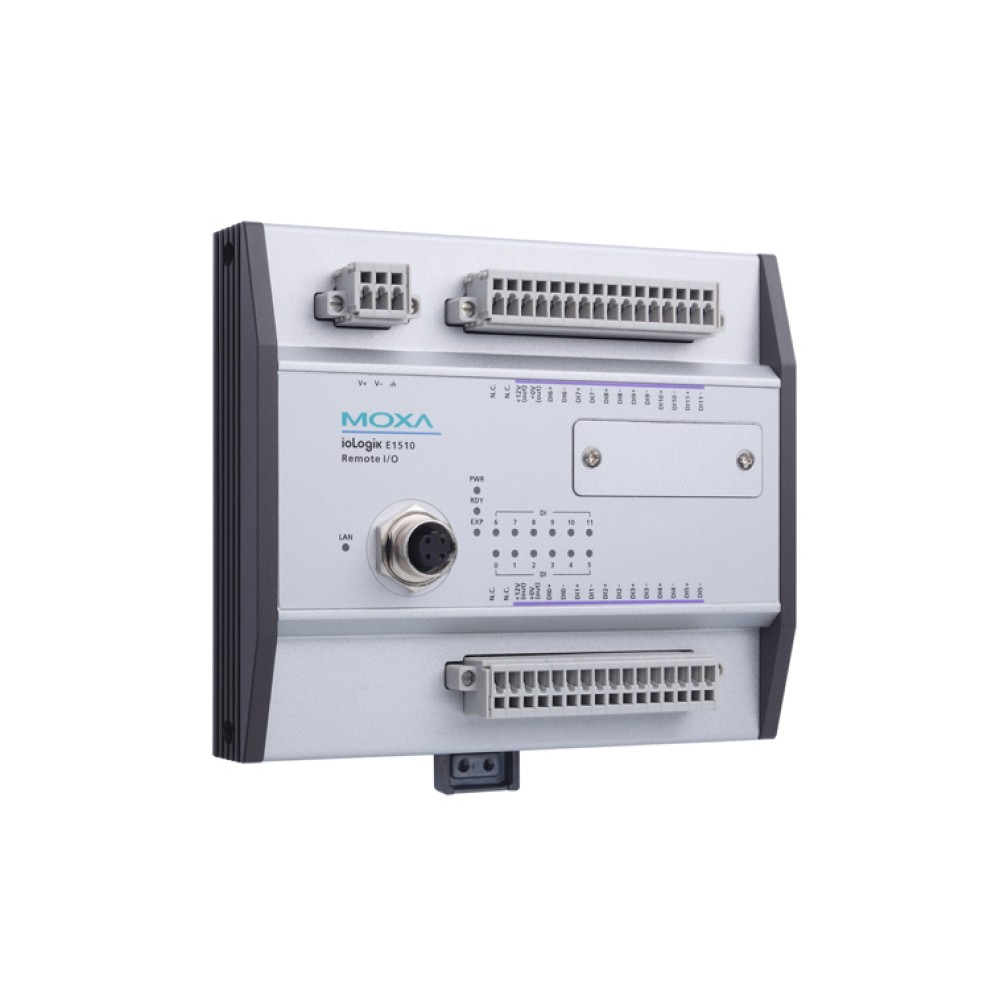

鉄道リモートI/O、M12コネクタ、12 DI
ioLogik E1510-TイーサネットリモートI/O製品は、堅牢なアルミハウジングに収納され鉄道車両アプリケーションで使用する電子機器にとって不可欠なEN50121-3-2、EN50121-4およびEN 50155規格の重要なセクションに準拠しています。この堅牢なプラットフォームは、苛酷な環境で一貫したパフォーマンスを提供するために必要な-40～85℃のワイドの動作温度範囲をサポートします。
DIチャネルアイソレーション保護
チャネル間のアイソレーションは、電気的サージに対して最も強健な保護を提供します。このトポロジを使用してioLogik E1510-TのDIチャネルは、安定したデータ通信を保証するために個々にアイソレーションされています。落雷のような強力なサージイベントの場合、デバイスは、このチャネルアイソレーション機能によって電流サージから保護します。鉄道アプリケーションにおいてイーサネットベースI/Oソリューションの採用を考慮する場合、これは重要な要件となります。
OPC技術を使ってシームレスなSCADA接続性の実現
Moxa特許のActive OPC Serverは、HMIおよびSCADAシステムのためのOPCドライバーとして作動するパッケージソフトです。Active OPC serverは、必要な場合ioLogik E1510がSCADAシステムと積極的に通信することを可能にします。このイベントドリブン通信は、ポーリングのような従来のプルベースアーキテクチャーに比べてインスタントのI/Oステータスのアツプデートを提供します。
アプリケーション
鉄道車両のリモート監視の効率性の向上
鉄道用I/O モジュールは、鉄道車両で使用する EN 50155/50121リモートイーサネットI/O デバイスです。I/O モジュールは、防振設計、チャンネルのアイソレーションに加え、-40～85℃のワイド動作温度で確実に動作するため鉄道車両のデータ収集に理想的なソリューションを実現します。システムのステータス監視およびI/Oイベントのトリガーの両方が可能なこの鉄道I/Oは、システムの信頼性の向上と鉄道車両環境で効率の維持を同時に実現します。
| 入力/出力インターフェース | |
| デジタル入力チャネル | ioLogik E1510-M12-T：12 ioLogik E1512-M12-T：4 |
|---|---|
| 構成可能DIOチャネル (ソフトウェアによる) | ioLogik E1512-M12-T：4 |
| アイソレーション | 3k VDC or 2k Vrms |
| ボタン | リセットボタン |
| デジタル入力 | |
| コネクタ | スクリュータイプEuroblockターミナル |
| カウンター周波数 | 250 Hz |
| デジタルフィルタリングタイム間隔 | ソフトウェア設定可能 |
| ドライ接点 | On：short to GND Off：open |
| I/Oモード | DIまたは イベントカウンタ |
| COMあたりのポイント | ioLogik E1512-M12-T：2チャネル |
| センサータイプ | ドライコンタクト ウェットコンタクト (NPN または PNP) |
| ウェット接点 (DI to GND) | On：10 to 30 VDC Off：0 to 3 VDC |
| デジタル出力 | |
| コネクタ | スクリュータイプEuroblockターミナル |
| 電流定格 | 200 mAチャネル |
| I/Oモード | DO または パルス出力 |
| I/Oタイプ | Sink |
| 過電流保護 | チャネル当たり0.65 A @ 25℃ |
| 過温度シャットダウン | 175°C (typical), 150°C (min.) |
| 過電圧保護 | 35 VDC |
| パルス出力周波数 | 500 Hz |
| イーサネットインターフェース | |
| 10/100BaseT(X)ポート (M12 D-coded 4ピン fコネクタ) | 1 |
| 磁気絶縁保護 | 1.5 kV (内蔵) |
| イーサネットソフトウェア機能 | |
| コンフィギュレーションオプション | Web Console (HTTP) Windows Utility (ioSearch) |
| 産業用プロトコル | Modbus TCP Server (Slave), Moxa AOPC (Active Tag), MXIO Library |
| マネージメント | BOOTP, DHCP Client, HTTP, IPv4, TCP/IP, UDP |
| LEDインターフェース | |
| LED表示 | ioLogik E1510-M12-T：PWR, RDY, EXP, LAN, DIチャネル ioLogik E1512-M12-T：PWR, RDY, EXP, LAN, DIチャネル, DOチャネル |
| Modbus TCP | |
| モード | Server |
| ファンクションサポート | 1、2、3、4、5、6、15、16 |
| 電源パラメータ | |
| 電源コネクタ | スクリュータイプEuroblockターミナル |
| 電源入力数 | 1 |
| 入力電圧 | 12～48 VDC |
| 電力消費量 | 150 mA @ 24 VDC |
| メカニカル | |
| 筐体 | アルミニウム |
| サイズ | 144 x 124 x 30 mm |
| 重量 | 825 g |
| 設置 | DINレール取り付け, ウオール取り付け (オプションキット付き) |
| ワイヤリング | I/O ケーブル, 16～26 AWG 電源ケーブル, 12～26 AWG |
| 環境 | |
| 動作温度 | -40～85℃ |
| 保管温度 (パッケージ含む) | -40～85℃ |
| 相対湿度 | 5～95% (結露なきこと) |
| 高度 | 2000 m |
| 規格 および 認証 | |
| EMC | EN 61000-6-2 / -6-4 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD：Contact：8 kV；Air：15 kV IEC 61000-4-3 RS：80 MHz to 1 GHz：10 V/m IEC 61000-4-4 EFT：Power：2 kV；Signal：2 kV IEC 61000-4-5 Surge：Power：2 kV；Signal：2 kV IEC 61000-4-6 CS：10 V IEC 61000-4-8 PFMF |
| 鉄道 | EN 50121-4 EN 50155 |
| 安全 | UL 508 |
| 衝撃 | IEC 60068-2-27 |
| 振動 | IEC 60068-2-6 |
| 宣言 | |
| グリーンプロダクト | RoHS、CRoHS、WEEE |
| MTBF | |
| 時間 | ioLogik E1510-M12-T：507,064時間 ioLogik E1512-M12-T：554,122時間 |
| 規格 | Telcordia SR332 |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
サイズ (単位=mm)
| ioLogik E1512-M12-T | 入出力インターフェース：4 × DI 4 × DIO |
|---|
アクセス (別売り)
| ソフトウェア | |
| MX-AOPC UA Server | OPC UA serverソフトウェア (fieldbusをOPC UA規格に変換) |
|---|---|
| マウントキット | |
| WK-90-01 | ウォール取り付けキット 2プレート 6ネジ 90 × 62 × 2.5mm |
ioLogik E1500シリーズ 製品一覧
| ioLogik E1510-M12-CT-T | 鉄道アプリケーション向けのイーサネットリモートI/O |
| ioLogik E1510-M12-T | 鉄道アプリケーション向けのイーサネットリモートI/O |
| ioLogik E1512-M12-CT-T | 鉄道アプリケーション向けのイーサネットリモートI/O |
| ioLogik E1512-M12-T | 鉄道アプリケーション向けのイーサネットリモートI/O |
