Moxa

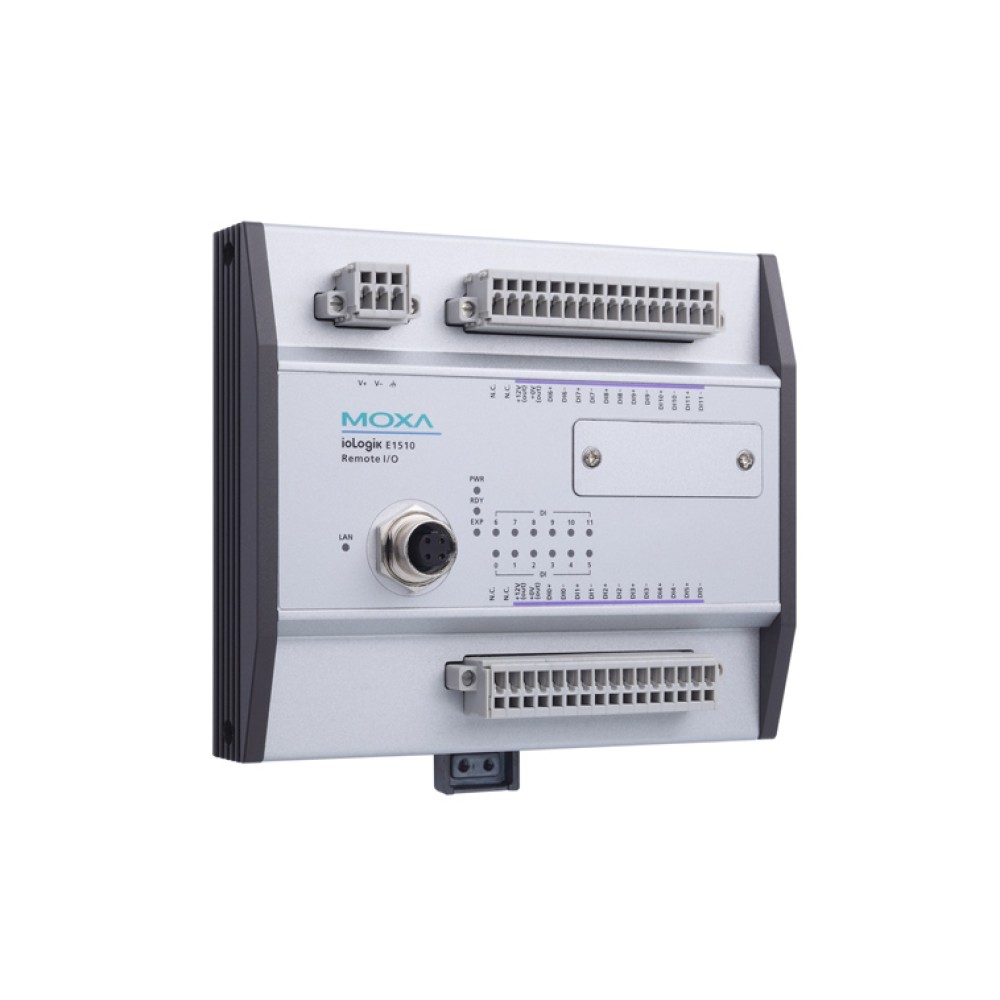

ioLogik E1510-M12-T

鉄道アプリケーション向けのイーサネットリモートI/O

主な製品特長

  • ユーザ定義可能なModbus TCPスレーブアドレッシング
  • MX-AOPC UA Serverによるアクティブな通信
  • ioSearch utilityを使用して大規模展開 および コンフィギュレーションの実現
  • Webブラウザーを介したフレンドリーなコンフィギュレーション
  • Windows または LinuxのためのMXIO libraryを使ったI/Oマネージメントの簡素化
  • EN 50121-3-2、EN 50121-4、および EN 50155仕様の一部に準拠
  • ワイド動作温度範囲:-40〜85℃

FCC

CE

UL

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • シリーズ
  • FAQ

鉄道リモートI/O、M12コネクタ、12 DI

ioLogik E1510-TイーサネットリモートI/O製品は、堅牢なアルミハウジングに収納され鉄道車両アプリケーションで使用する電子機器にとって不可欠なEN50121-3-2、EN50121-4およびEN 50155規格の重要なセクションに準拠しています。この堅牢なプラットフォームは、苛酷な環境で一貫したパフォーマンスを提供するために必要な-40~85℃のワイドの動作温度範囲をサポートします。

DIチャネルアイソレーション保護

チャネル間のアイソレーションは、電気的サージに対して最も強健な保護を提供します。このトポロジを使用してioLogik E1510-TのDIチャネルは、安定したデータ通信を保証するために個々にアイソレーションされています。落雷のような強力なサージイベントの場合、デバイスは、このチャネルアイソレーション機能によって電流サージから保護します。鉄道アプリケーションにおいてイーサネットベースI/Oソリューションの採用を考慮する場合、これは重要な要件となります。

OPC技術を使ってシームレスなSCADA接続性の実現

Moxa特許のActive OPC Serverは、HMIおよびSCADAシステムのためのOPCドライバーとして作動するパッケージソフトです。Active OPC serverは、必要な場合ioLogik E1510がSCADAシステムと積極的に通信することを可能にします。このイベントドリブン通信は、ポーリングのような従来のプルベースアーキテクチャーに比べてインスタントのI/Oステータスのアツプデートを提供します。

アプリケーション

鉄道車両のリモート監視の効率性の向上

鉄道用I/O モジュールは、鉄道車両で使用する EN 50155/50121リモートイーサネットI/O デバイスです。I/O モジュールは、防振設計、チャンネルのアイソレーションに加え、-40~85℃のワイド動作温度で確実に動作するため鉄道車両のデータ収集に理想的なソリューションを実現します。システムのステータス監視およびI/Oイベントのトリガーの両方が可能なこの鉄道I/Oは、システムの信頼性の向上と鉄道車両環境で効率の維持を同時に実現します。

入力/出力インターフェース
デジタル入力チャネルioLogik E1510-M12-T:12
ioLogik E1512-M12-T:4
構成可能DIOチャネル (ソフトウェアによる)ioLogik E1512-M12-T:4
アイソレーション3k VDC or 2k Vrms
ボタンリセットボタン
デジタル入力
コネクタスクリュータイプEuroblockターミナル
カウンター周波数250 Hz
デジタルフィルタリングタイム間隔ソフトウェア設定可能
ドライ接点On:short to GND
Off:open
I/OモードDIまたは イベントカウンタ
COMあたりのポイントioLogik E1512-M12-T:2チャネル
センサータイプドライコンタクト
ウェットコンタクト (NPN または PNP)
ウェット接点 (DI to GND)On:10 to 30 VDC
Off:0 to 3 VDC
デジタル出力
コネクタスクリュータイプEuroblockターミナル
電流定格200 mAチャネル
I/OモードDO または パルス出力
I/OタイプSink
過電流保護チャネル当たり0.65 A @ 25℃
過温度シャットダウン175°C (typical), 150°C (min.)
過電圧保護35 VDC
パルス出力周波数500 Hz
イーサネットインターフェース
10/100BaseT(X)ポート (M12 D-coded 4ピン fコネクタ)1
磁気絶縁保護1.5 kV (内蔵)
イーサネットソフトウェア機能
コンフィギュレーションオプションWeb Console (HTTP)
Windows Utility (ioSearch)
産業用プロトコルModbus TCP Server (Slave), Moxa AOPC (Active Tag), MXIO Library
マネージメントBOOTP, DHCP Client, HTTP, IPv4, TCP/IP, UDP
LEDインターフェース
LED表示ioLogik E1510-M12-T:PWR, RDY, EXP, LAN, DIチャネル
ioLogik E1512-M12-T:PWR, RDY, EXP, LAN, DIチャネル, DOチャネル
Modbus TCP
モードServer
ファンクションサポート1、2、3、4、5、6、15、16
電源パラメータ
電源コネクタスクリュータイプEuroblockターミナル
電源入力数1
入力電圧12~48 VDC
電力消費量150 mA @ 24 VDC
メカニカル
筐体アルミニウム
サイズ144 x 124 x 30 mm
重量825 g
設置DINレール取り付け, ウオール取り付け (オプションキット付き)
ワイヤリングI/O ケーブル, 16~26 AWG
電源ケーブル, 12~26 AWG
環境
動作温度-40~85℃
保管温度 (パッケージ含む)-40~85℃
相対湿度5~95% (結露なきこと)
高度2000 m
規格 および 認証
EMCEN 61000-6-2 / -6-4
EMICISPR 32, FCC Part 15B Class A
EMSIEC 61000-4-2 ESD:Contact:8 kV;Air:15 kV
IEC 61000-4-3 RS:80 MHz to 1 GHz:10 V/m
IEC 61000-4-4 EFT:Power:2 kV;Signal:2 kV
IEC 61000-4-5 Surge:Power:2 kV;Signal:2 kV
IEC 61000-4-6 CS:10 V
IEC 61000-4-8 PFMF
鉄道EN 50121-4
EN 50155
安全UL 508
衝撃IEC 60068-2-27
振動IEC 60068-2-6
宣言
グリーンプロダクトRoHS、CRoHS、WEEE
MTBF
時間ioLogik E1510-M12-T:507,064時間
ioLogik E1512-M12-T:554,122時間
規格Telcordia SR332
保証
保証期間5年
詳細Moxa社 製品保証方針

サイズ (単位=mm)

サイズ
ioLogik E1510-M12-T入出力インターフェース:12 × DI

アクセス (別売り)

ソフトウェア
MX-AOPC UA ServerOPC UA serverソフトウェア (fieldbusをOPC UA規格に変換)
マウントキット
WK-90-01ウォール取り付けキット
2プレート
6ネジ
90 × 62 × 2.5mm
