KH1508
マルチプラットホーム対応 8ポート Cat5タイプKVMスイッチ KH1508
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- 1組のコンソールで最大8台のコンピュータの操作が可能
- デイジーチェーン専用ポート設置‐デイジーチェーンでは31台のユニットが接続でき、1組のコンソールで最大512台のコンピュータを操作することが 可能
- ステーション順番を変更した際にポートネームを自動再構築
- コンピュータからスイッチまでの距離が延長可能
- 解像度1280×1024@60Hzでは最大40m、1600×1200@60Hzでは最大30m
- マルチプラットフォーム対応‐Windows、Linux、Mac、Sun、シリアルサーバ
- ソフトウェア不要‐ポート選択スイッチ、ホットキー、OSDメニューから簡単にコンピュータを選択
- オートスキャン機能‐選択したコンピュータを自動モニタリング
- ホットプラグ対応
- 2レベルパスワードセキュリティ‐許可されたユーザーのみがコンピュータを監視、操作。最大4名のユーザー及び1名のアドミニストレーターがそれぞれ個別にプロファイルを設定可能
- 2種類のログアウト方法‐手動、タイムアウト
- コンピュータの起動時を含め、常にPS/2キーボード/マウスのエミュレーション搭載
- 1Uサイズのラックにマウント可能
Over View
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- FAQ
PCまで最大40mの延長ができる1Uサイズ 8ポートカテゴリ5タイプKVMスイッチ。WindowsやMac、Sun、シリアルサーバなどマルチプラットホーム対応。
※LANケーブルは別売りとなります。
| 機能 | KH1508 | |
|---|---|---|
| コンピュータ接続数 | ダイレクト接続 | 8 |
| 最大(デイジーチェーン) | 504 | |
| コンソール接続数 | 1 | |
| コンピュータ側対応インターフェース | キーボード | PS/2、USB(Win、Mac、Sun)、シリアル |
| マウス | ||
| コンソール側対応インターフェース | キーボード | PS/2 |
| マウス | ||
| ポート選択方法 | OSD、ホットキー、プッシュボタン | |
| コンピュータ側コネクタ | キーボード | RJ-45×8 |
| マウス | ||
| モニタ | ||
| コンソール側コネクタ | キーボード | ミニDIN6ピンメス×1 |
| マウス | ミニDIN6ピンメス×1 | |
| モニタ | D-sub15ピンメス×1 | |
| スイッチ | リセット | ピンホール型スイッチ×1 |
| 電源 | ロッカースイッチ×1 | |
| ポート選択 | プッシュボタン×8 | |
| ファームウェアアップグレード | スライドスイッチ×1 | |
| デイジーチェーンポート | IN | DB-25ピンメス×1 |
| OUT | DB-25ピンオス×1 | |
| ファームウェアアップグレードポート | RJ-11×1 | |
| 電源ソケット | 3極AC電源ソケット×1 | |
| LED | オンライン | グリーン×8 |
| 選択ポート | オレンジ×8 | |
| 電源 | ブルー×1 | |
| ステーションID | 7セグメントデジタル表示 オレンジ×2 |
|
| キーボード・マウスエミュレーション | PS/2、USB(Win、Mac、Sun)、シリアル | |
| スキャンインターバル | 1～255秒(ユーザー設定)/5秒(デフォルト) | |
| 電源仕様 | AC100V～240V 50Hz/60Hz | |
| 消費電力 | 11.5W | |
| VGA解像度 | 1,600×1,200@60Hz(30m)、1,280×1,024@60Hz(40m) | |
| 動作環境 | 動作温度 | 0～50℃ |
| 保管温度 | -20～60℃ | |
| 湿度 | 0～80%RH 結露なきこと | |
| ケース材料 | メタル | |
| 重量 | 2.75Kg | |
| サイズ(W×D×H) | 437×161×44mm | |
| 同梱品 | 電源ケーブル×1 ファームウェアアップグレードケーブル×1 クイックスタートガイド×1 ユーザーマニュアル×1 ラックマウントキット×1 フットパッド(4pcs)×1 |
|
| 対応KVMモジュール | 《PS/2用モジュール》 KA9520 《USB用モジュール》 KA9570 《シリアルモジュール》 KA9140 |
|
| デイジーチェーン対応製品 | KH1508 KH1516 |
|
| デイジーチェーン用ケーブル | 2L-1700(0.6m) 2L-1701(1.8m) 2L-1703(3m) 2L-1705(5m) 2L-1715(15m) |
|
| 旧SUNシステム専用モジュール(13W3+ミニDIN8ピン) | KA9130 | |
| 新SUNシステム専用モジュール(D-SUB15ピン+USB) | KA9170 | |
| MAC用モジュール | KA9170 | |

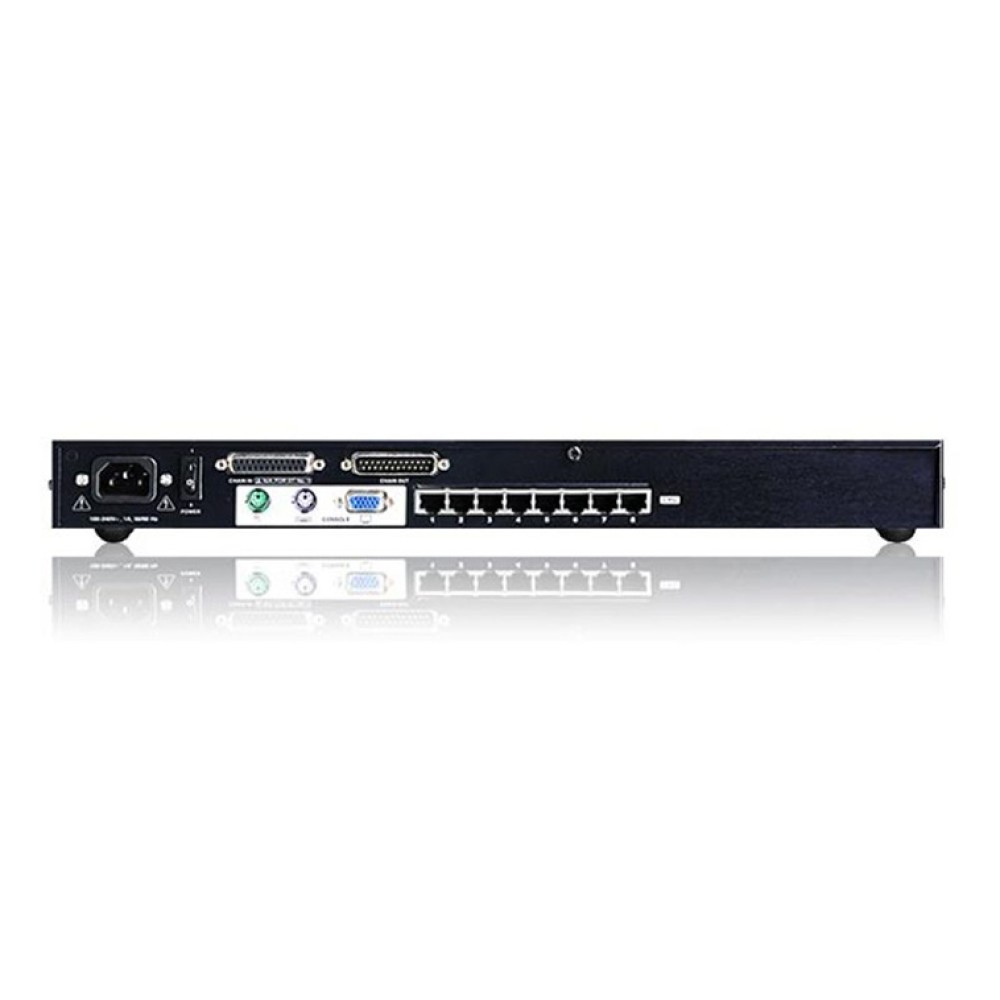

ポート構成
接続図1
接続図2
KH1508対応モジュール
| 型番 | 製品画像 | 説明 | コネクタ仕様 |
|---|---|---|---|
| KA9120 |  |
PS/2タイプコンソールポートを持つコンピュータとKM0216/KM0432/KM0832を接続 | PS/2 ミニDIN-6ピンオス グリーン |
| PS/2 ミニDIN-6ピンオス パープル | |||
| D-sub15ピンオス ブルー | |||
| KA9130 |  |
Sun 13W3コンソールポートを持つSunコンピュータとKM0216/KM0432/KM0832を接続 | 13W3オス グレイ |
| ミニDIN-8ピンオス パープル | |||
| KA9131 |  |
Sun USBコンソールポートを持つコンピュータとKM0216/KM0432/KM0832を接続 | D-sub15ピンオス ブルー |
| USBタイプAオス ブラック | |||
| KA9140 |  |
VT100ターミナル対応 | PS/2 ミニDIN-6ピンメス パープル |
| D-sub15ピンメス ブルー | |||
| RS-232C DB-9ピン メス ブラック | |||
| KA9170 |  |
USBコンソールポートを持つコンピュータとKM0216/KM0432/KM0832を接続 | D-sub15ピンオス ブルー |
| USBタイプAオス ブラック |
| KH1508 | マルチプラットホーム対応 8ポート カテゴリ5タイプKVMスイッチ |
|---|
