KH1516A
16ポートカテゴリ5KVMスイッチ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 1コンソールから最大16台のコンピューターを操作可能
- RJ-45ポートへのカテゴリ5e/6ケーブルの配線で省スペース化を実現
- デイジーチェーン接続対応 - KVMスイッチの追加増設は最大31台まで、接続可能コンピューターは最大512台まで対応
- デュアルインターフェース対応 - コンピューター、コンソールともにPS/2、USBのキーボード・マウスが使用可能
- マルチプラットフォーム対応 - Windows、Mac、Linux、Sun、シリアル
- モジュールID保存機能* - モジュールのポート変更後もデバイス情報を自動認識。製品側では再設定不要
- 日本語にも対応した多言語OSD搭載
- ログインモード - 製品本体へのログイン機能は設定で有効/無効を選択可能
- オートスキャンモード - 製品に接続された特定のコンピューターを自動的に切替表示
- 解像度 - 1,600×1,200@60Hz (40m)、1,280×1,024@75Hz (50m)
- マルチユーザー対応 - 最大でユーザーは10名、アドミニストレーターは1名のアカウント作成が可能
- 2段階のユーザーアクセス制御 - パスワード保護により不正なアクセスを防止
- ポート別にユーザーアクセス権限の設定が可能
- ポート切替方法 - フロントパネルのプッシュボタン、ホットキー、日本語対応OSD
- ブロードキャスト機能 - コマンドを製品配下にあるコンピューターに一斉送信。システム全体で実施するメンテナンス作業に好適
- ファームウェアアップグレード対応
*モジュールID保存機能対応 - KA7520、KA7170、KA7570、KA7920、KA7970、KA7130
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- FAQ
KH1516Aは、カテゴリ5タイプの16ポートKVMスイッチです。サーバーの接続は、コンピューターモジュールと呼ばれるデバイスとカテゴリ5/6eケーブルを使って配線しますので、様々なプラットフォームやインターフェースが混在する環境でサーバーコンソールを集約するのに適した製品です。
本製品はKH1516の後継となる製品で、接続サーバーの情報を保存できるモジュールID機能対応のモジュール*が使用可能となりましたので、接続するポートを変更した場合でも本体側で再設定を行う必要はありません。また、日本語メニューが利用できる多言語OSDを搭載し、さらには、ログイン機能を設定で有効または無効にできるログインモード機能にも対応。従来機種が持つ利便性を更に高める機能が追加されました。
| 機能 | KH1516A | |
|---|---|---|
| コンピュータ接続数 | ダイレクト接続 | 16 |
| 最大(デイジーチェーン) | 512 | |
| コンソール接続数 | 1 | |
| コンピュータ側対応インターフェース | キーボード | PS/2、USB(Win、Mac、Sun)、シリアル |
| マウス | ||
| コンソール側対応インターフェース | キーボード | PS/2、/USB |
| マウス | ||
| ポート選択方法 | OSD、ホットキー、プッシュボタン | |
| コンピュータ側コネクタ | キーボード | RJ-45×16 |
| マウス | ||
| モニタ | ||
| コンソール側コネクタ | キーボード | ミニDIN6ピンメス×1 USBタイプAメス×1 |
| マウス | ミニDIN6ピンメス×1 USBタイプAメス×1 |
|
| モニタ | D-sub15ピンメス×1 | |
| スイッチ | リセット | ピンホール型スイッチ×1 |
| 電源 | ロッカースイッチ×1 | |
| ポート選択 | プッシュボタン×16 | |
| ファームウェアアップグレード | スライドスイッチ×1 | |
| デイジーチェーンポート | IN | DB-25ピンメス×1 |
| OUT | DB-25ピンオス×1 | |
| ファームウェアアップグレードポート | RJ-11×1 | |
| 電源ソケット | 3極AC電源ソケット×1 | |
| LED | オンライン | グリーン×16 |
| 選択ポート | オレンジ×16 | |
| 電源 | ブルー×1 | |
| ステーションID | 2桁7セグメントデジタル表示 オレンジ×1 |
|
| キーボード・マウスエミュレーション | PS/2、USB | |
| スキャンインターバル | 1～255秒(ユーザー設定)/5秒(デフォルト) | |
| 電源仕様 | AC100V～240V 50Hz/60Hz | |
| 消費電力 | 5.9W | |
| 解像度 | 1,600×1,200@60Hz(40m) 1,280×1,024@75Hz(50m) |
|
| 動作環境 | 動作温度 | 0～40℃ |
| 保管温度 | -20～60℃ | |
| 湿度 | 0～80%RH 結露なきこと | |
| ケース材料 | メタル | |
| 重量 | 2.77Kg | |
| サイズ(W×D×H) | 437×160×44mm | |
| 同梱品 | 電源ケーブル×1 接地線×1 ファームウェアアップグレードケーブル×1 クイックスタートガイド×1 ユーザーマニュアル×1 ラックマウントキット×1 フットパッド(4pcs)×1 |
|
| 対応KVMモジュール | 《PS/2用モジュール》 KA7520 KA7920 《USB用モジュール》 KA7170 KA7570 KA7970 《シリアルモジュール》 KA9140 |
|
| デイジーチェーン対応製品 | KH1508A KH1516A ACS-1208A ACS-1216A CS1708A CS1716A |
|
| デイジーチェーン用ケーブル | 2L-2700(0.6m) 2L-2701(1.8m) 2L-2703(3m) 2L-2705(5m) 2L-2715(15m) |
|
| レガシーSUNシステム対応モジュール (13W3+ミニDIN8ピン) | KA7130 | |
| SUNシステム対応モジュール (D-SUB15ピン+USB) | KA7170 | |
| MAC対応モジュール | KA7170 KA7570 KA7970 |
|

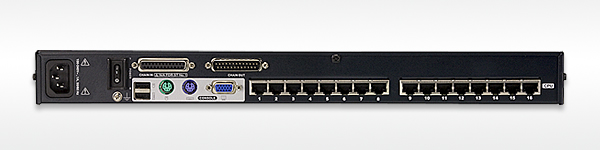

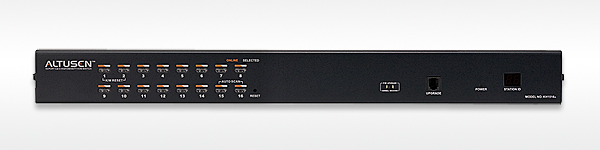

Detail

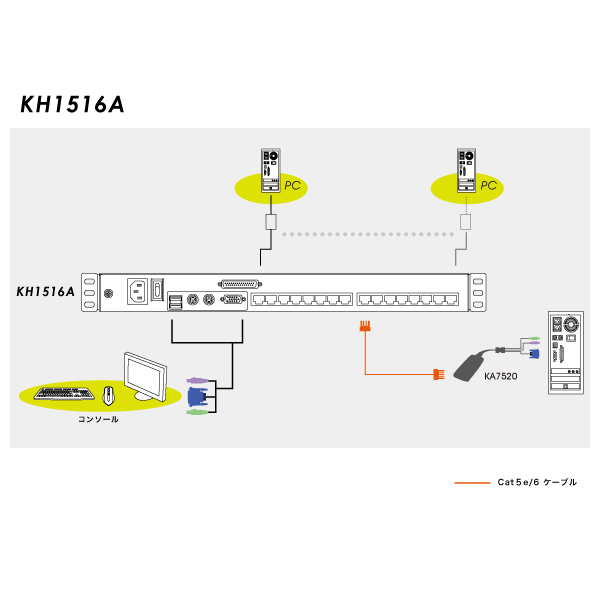

Diagram
| KH1516A | 16ポートカテゴリ5KVMスイッチ |
|---|
