KM0832
8ユーザー・32ポート対応 マトリックスKVMスイッチ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- 1台のKM0832で最大32台のコンピュータを操作可能
- KM0216/KM0432を最大8台までデイジーチェーン接続可能
- 最大3段階までのカスケード接続に対応
- マルチプラットフォーム対応－Windows、Sun、Mac
- コンソールコンバータ内蔵－PS/2、USBマルチインターフェース
- スイッチ-モジュール間はLANケーブルを使用
- モジュール側は自動信号補正機能搭載で、どんな距離でも最適なビデオ解像度を実現－KM0832とコンピュータまたはコンソール間が150mまで延長可能、ディップスイッチなどの設定不要
- 「キープアライブ」機能により、KVMスイッチが一時的に電源を失ってもキーボードとマウスは正常動作
- 便利なOSD操作－ステーション構成変更を自動的に反映
- 3レベル パスワードセキュリティ－スーパーアドミニストレーター/アドミニストレーター/ユーザー
- オートスキャン機能－選択されたコンピュータを自動モニタリング
- ホットプラグ対応－コンピュータの増設・削減時にもスイッチの再起動は不要
- ファームウェアアップグレード可能

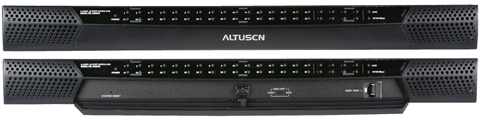

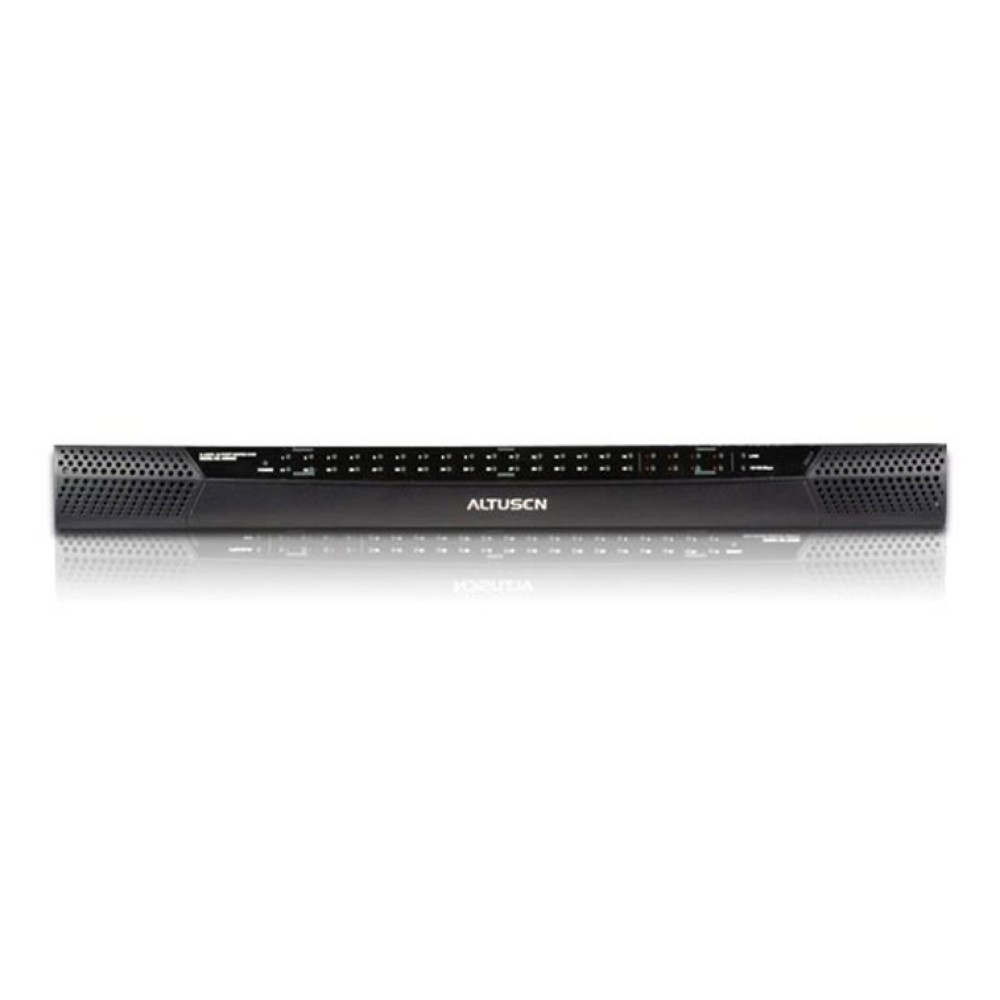

Front View

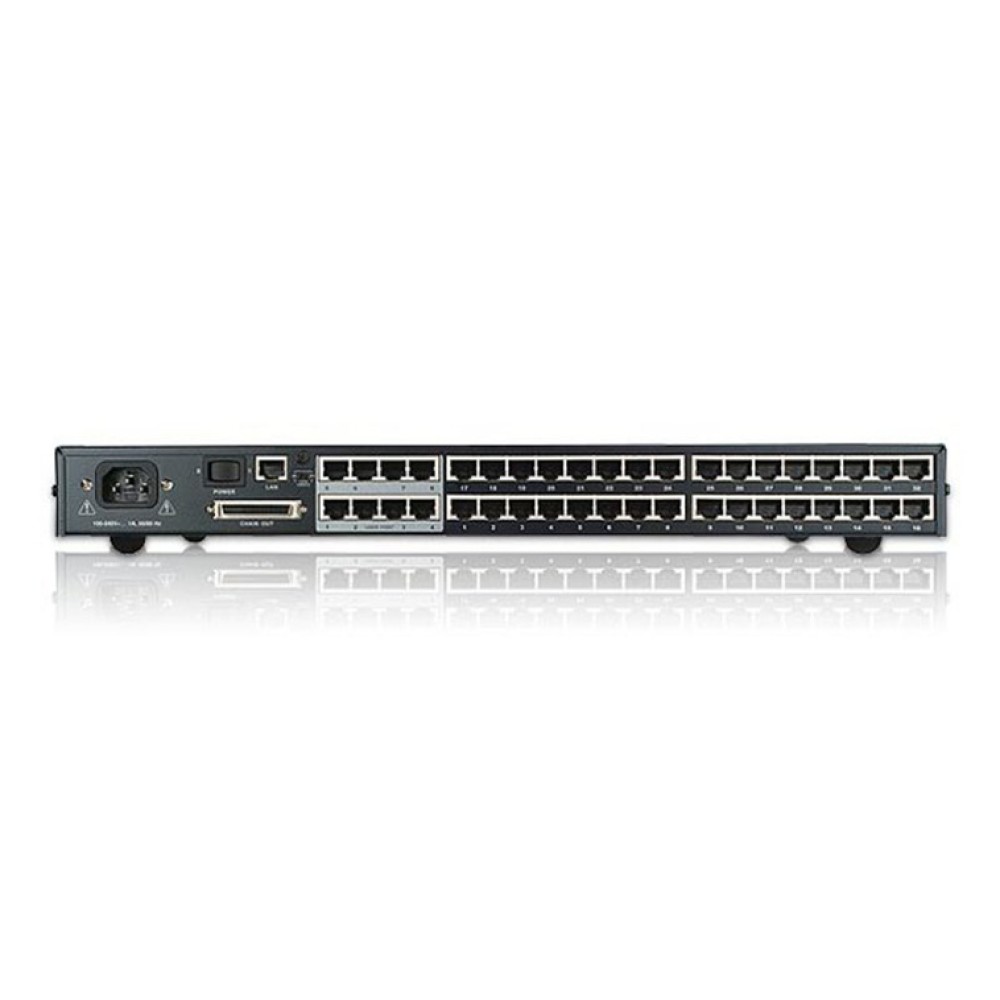

Rear View

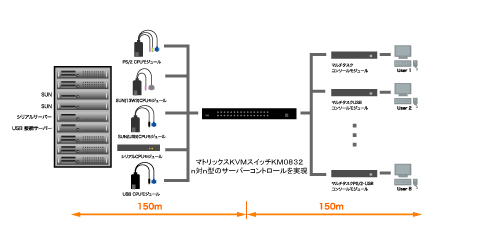

Diagram
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- FAQ
KM0832 マトリックスKVMスイッチは、大規模サーバ群を扱うシステム管理者のために開発されました。最大8人の管理者が同時にログインし、複数のコンピュータを操作することができます。デイジーチェーン接続、カスケード接続に対応しており、数千台にも上るコンピュータが接続可能になります。
※LANケーブルは別売りとなります。
生産終了品につき、新規ご検討には、KM0932をおすすめ致します。
| 機能 | KM0832 | |
|---|---|---|
| コンピュータ接続数 | ダイレクト接続時 | 32 |
| デイジーチェーン接続時 | 256台 | |
| デイジーチェーン / カスケード接続時 | 8,000台 | |
| コンソール接続数 | 8 | |
| コンピュータ側対応インターフェース | キーボード | PS/2、USB(Win、Mac、Sun)、シリアル |
| マウス | ||
| コンソール側対応インターフェース | キーボード | PS/2,USB |
| マウス | ||
| ポート選択方法 | ホットキー、OSD | |
| コンピュータ側コネクタ | キーボード | RJ-45×32 |
| マウス | ||
| モニタ | ||
| コンソール側コネクタ | キーボード | RJ-45×8 |
| マウス | ||
| モニタ | ||
| スイッチ | リセット | ピンホール型スイッチ×1 |
| 電源 | ロッカースイッチ×1 | |
| ファームウェアアップグレード | スライドスイッチ×1 | |
| ユーザーポート1 フロント・リア切替 | スライドスイッチ×1 | |
| デイジーチェーンポート | OUT | DB-25ピン オス×1 |
| ユーザーポート1(フロント側) | RJ-45×1 | |
| 管理ポート | RJ-45×1 | |
| 電源ソケット | 3極AC電源ソケット×1 | |
| LED | KVMポート選択 | レッド×32 |
| KVMポートオンライン | グリーン×8 | |
| ユーザーポートオンライン | グリーン×8 | |
| 電源 | ブルー×1 | |
| キーボード・マウス エミュレーション | PS/2、USB(Windows、Sun、Mac)、シリアル | |
| スキャンインターバル | 0～240秒(ユーザー設定)/5秒(デフォルト) | |
| 電源仕様 | AC100V～240V 50Hz/60Hz | |
| 消費電力 | 19W | |
| VGA解像度 | 1,024×768@60Hz DDC2B準拠 150m延長時 | |
| 動作環境 | 動作温度 | 0～50℃ |
| 保管温度 | -20～60℃ | |
| 湿度 | 0～80%RH、結露なきこと | |
| ケース材料 | メタル | |
| 重量 | 4.9kg | |
| サイズ(W×D×H) | 433×380×44 mm | |
| 同梱品 | 電源ケーブル×1 ユーザーマニュアル×1 クイックスタートガイド×1 ラックマウントキット×1 フットパッド(4pcs)×1 |
|
| コンピュータ側対応モジュール | 《PS/2用モジュール》 KA9120 《USB用モジュール》 KA9170 《シリアルモジュール》 KA9140 |
|
| デイジーチェーン対応製品 | KM0216 KM0432 |
|
| デイジーチェーン用ケーブル | 2L-1700KM(0.6m) 2L-1701KM(1.2m) 2L-1704KM(4m) |
|
| カスケード対応製品 | KH0116 | |
| カスケード用モジュール | KA9120 | |
| 旧SUNシステム専用モジュール (13W3+ミニDIN8ピン) | KA9130 | |
| 新SUNシステム専用モジュール (D-SUB15ピン+USB) | KA9170 | |
| MAC用モジュール | KA9170 | |
| コンソール側対応モジュール | 《PS/2用モジュール》 KA9222A 《USB用モジュール》 KA9272A 《PS/2、USB両対応モジュール》 KA9233 |
|

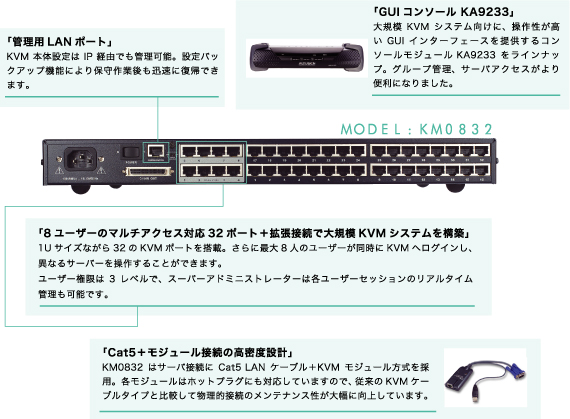

ポート構成

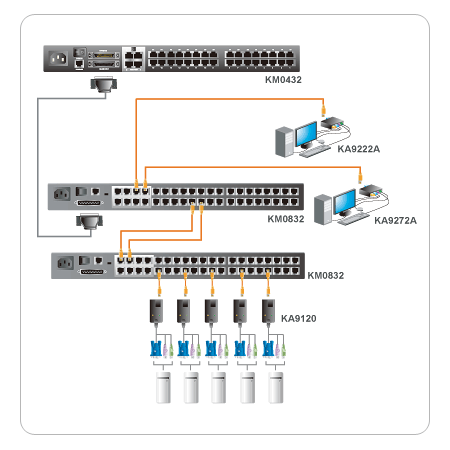

接続図
コンピュータ/コンソールモジュール
- コンピュータモジュールを選択することによって様々なプラットフォーム・コンソールに対応(Win, Sun, Mac)
- 自動信号補正機能(ASC)搭載で、KM0216/KM0432/KM0832とコンソールを最大150mまで延長可能
- ホットプラグ対応
コンピュータモジュール一覧
| 型番 | 製品画像 | 説明 | コネクタ仕様 |
|---|---|---|---|
| KA9120 |  |
PS/2タイプコンソールポートを持つコンピュータとKM0216/KM0432/KM0832を接続 | PS/2 ミニDIN-6ピンオス グリーン |
| PS/2 ミニDIN-6ピンオス パープル | |||
| D-sub15ピンオス ブルー | |||
| KA9130 |  |
Sun 13W3コンソールポートを持つSunコンピュータとKM0216/KM0432/KM0832を接続 | 13W3オス グレイ |
| ミニDIN-8ピンオス パープル | |||
| KA9131 |  |
Sun USBコンソールポートを持つコンピュータとKM0216/KM0432/KM0832を接続 | D-sub15ピンオス ブルー |
| USBタイプAオス ブラック | |||
| KA9140 |  |
VT100ターミナル対応 | PS/2 ミニDIN-6ピンメス パープル |
| D-sub15ピンメス ブルー | |||
| RS-232C DB-9ピン メス ブラック | |||
| KA9170 |  |
USBコンソールポートを持つコンピュータとKM0216/KM0432/KM0832を接続 | D-sub15ピンオス ブルー |
| USBタイプAオス ブラック |
コンソールモジュール一覧
| 型番 | 製品画像 | 説明 | コネクタ仕様 |
|---|---|---|---|
| KA9233 |  |
大規模KVMシステム向けに、操作性が高いGUIインターフェースを提供するコンソールモジュールKA9233。グループ管理、サーバアクセスがより便利になりました。 | USBタイプAメス |
| ミニDIN6ピンメス | |||
| D-sub15ピンメス | |||
| KA9222 |  |
PS/2コンソールを接続し、カテゴリ5LANケーブルでKM0216/KM0432/KM0832と接続し、リモートコンソールを形成。KVMケーブルを使用しローカルコンピュータを接続。 | PS/2 ミニDIN-6ピンメス パープル |
| PS/2 ミニDIN-6ピンメス グリーン | |||
| D-sub15ピンメス ブルー | |||
| KA9272 |  |
USBコンソールを接続し、カテゴリ5LANケーブルでKM0216/KM0432/KM0832と接続し、リモートコンソールを形成。KVMケーブルを使用しローカルコンピュータを接続。 | USBタイプAメス ブラック |
| D-sub15ピンメス ブルー |
