01029-1 Kvaser Mini PCI Express 2xHS v2
2チャネルミニPCI Express CAN/CAN FDインターフェイス PCI Expressシステムバスを介したPC通信
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- PCIe bus仕様1.2, Type F2フォームファクタ
- ハイスピードCANコネクション（ISO 11898-2準拠）。Classical CAN：50〜1000 kbit/s、CAN FD：最大8Mbit/sサポート
- 最大2000msg/sの高伝送レート
- タイムスタンプ精度：1μs
- ガルバニック絶縁
- 過酷な産業用環境での安定性
- ロープロファイルmini PCI Express準拠の4-pin MolexコネクタによるCANチャンネルアクセスの提供

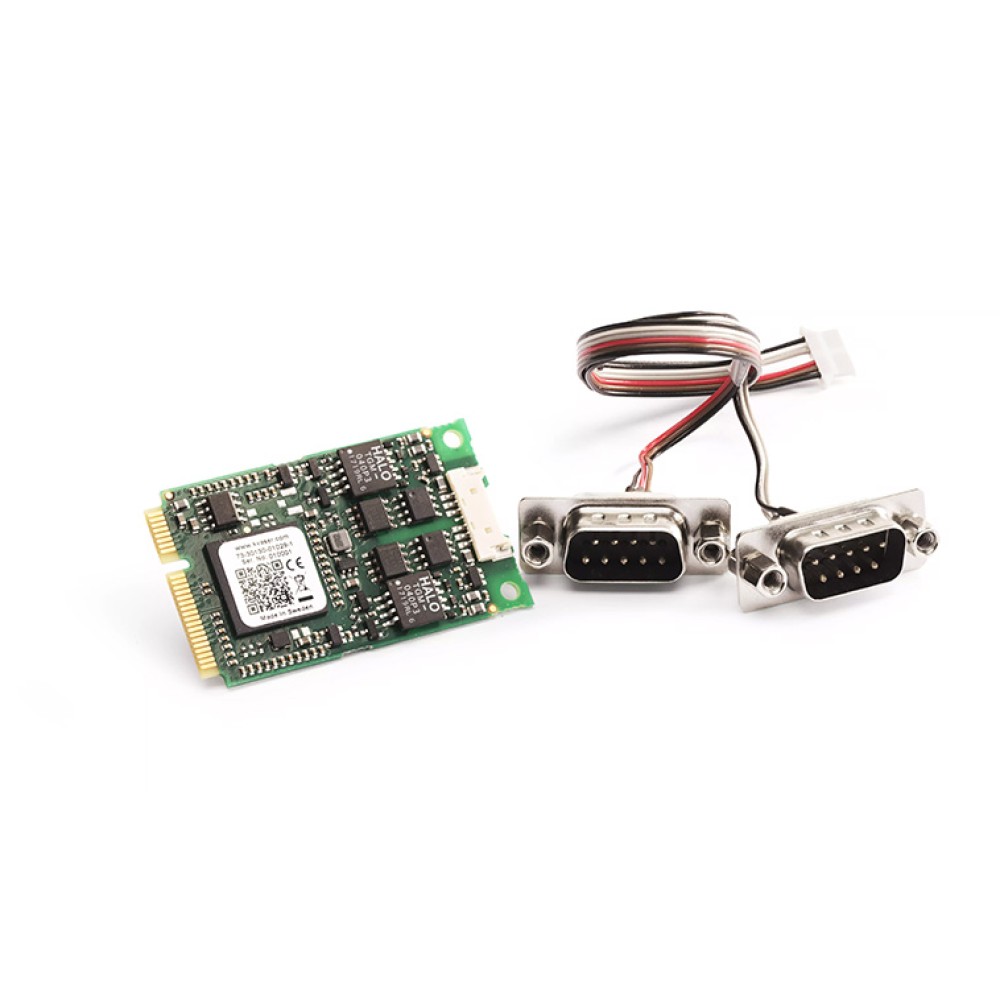

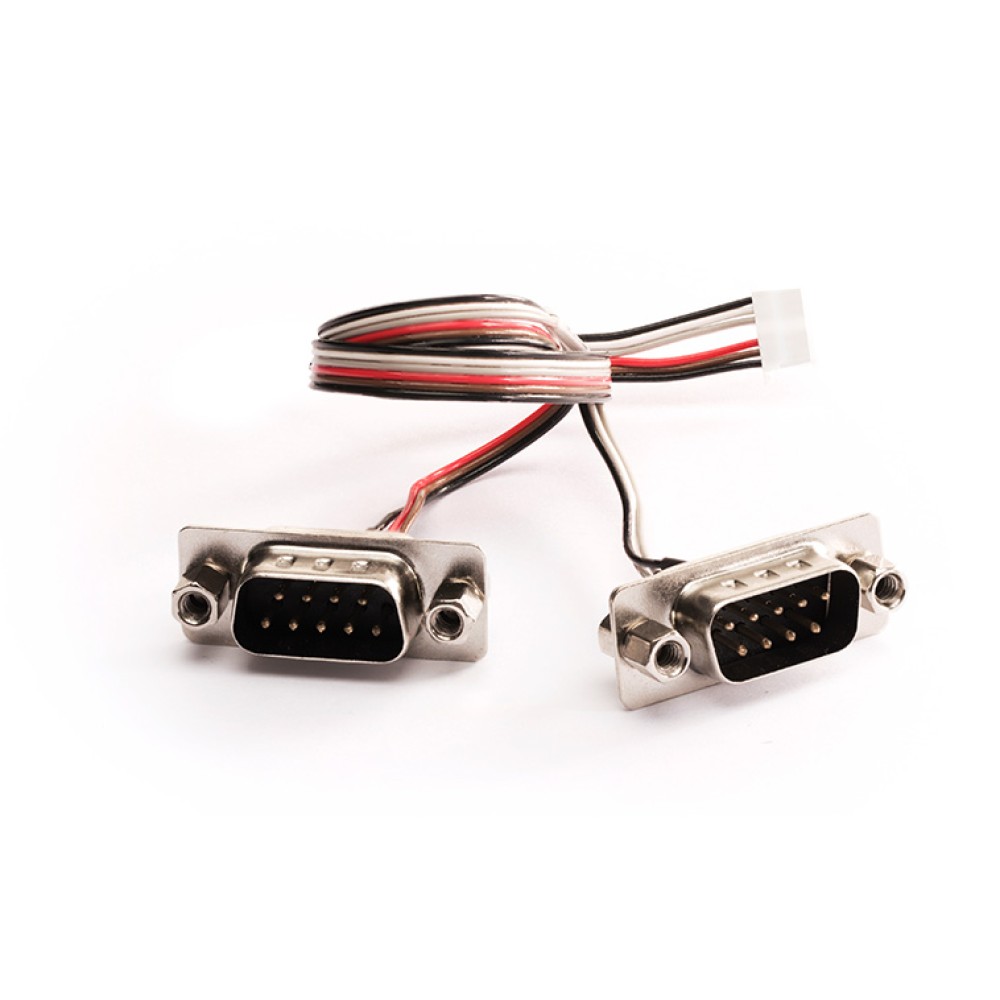

- Molex-to-DSUB-9ケーブルアダプタ同梱
- EN 61000-6-2：2005準拠、産業環境用EMC耐性
- -40〜85℃産業用動作温度範囲
- Kvaserの無料のCANLIB SDKを使用によりMini PCI Express HSボードのソフトウェアを開発可能
- Windows DLLライブラリとサンプルを含む
- Windows Vista以降をサポート
- Linuxドライバと専用SDKは、個別のダウンロードで入手可能
Note：Kvaserの既存のKvaser Mini PCI Express HSおよびKvaser Mini PCI Express 2xHS製品は、引き続き販売。主な違いは、以前のバージョンは、PCとの通信にUSBシステムバスを使用。
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- FAQ

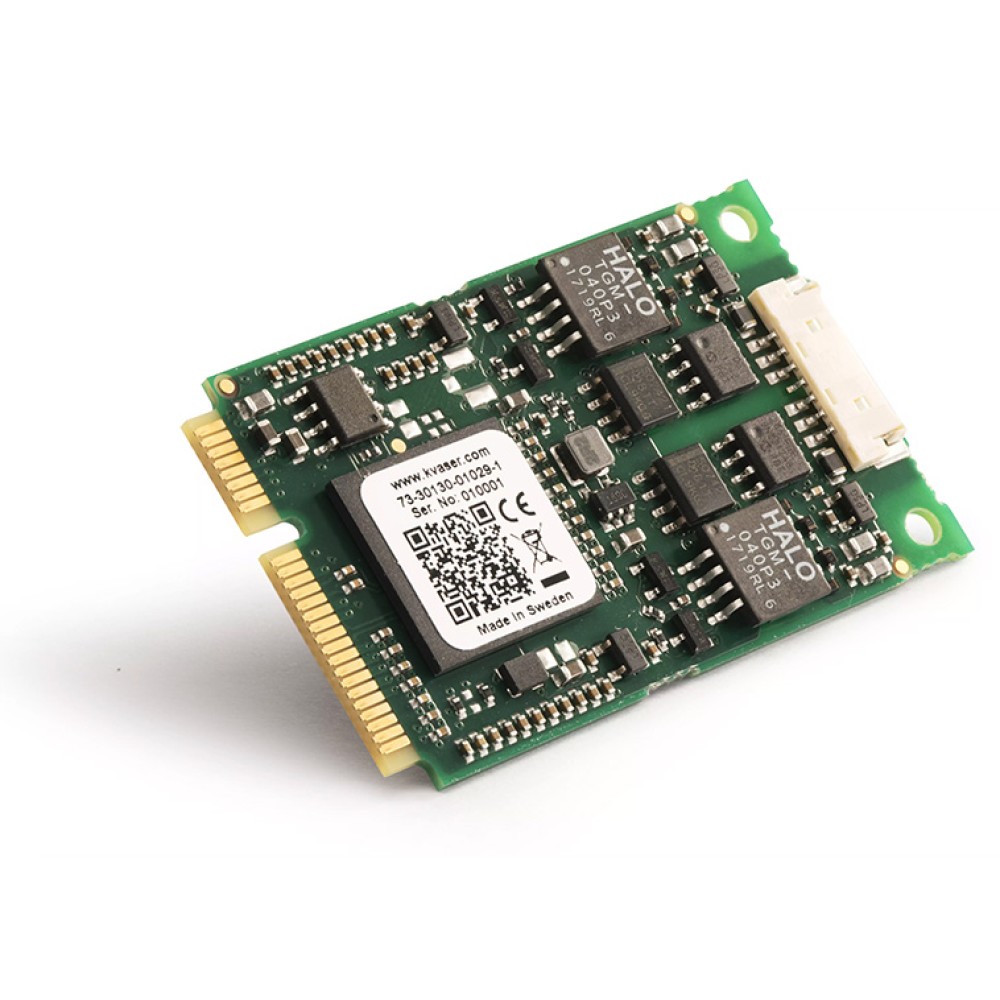

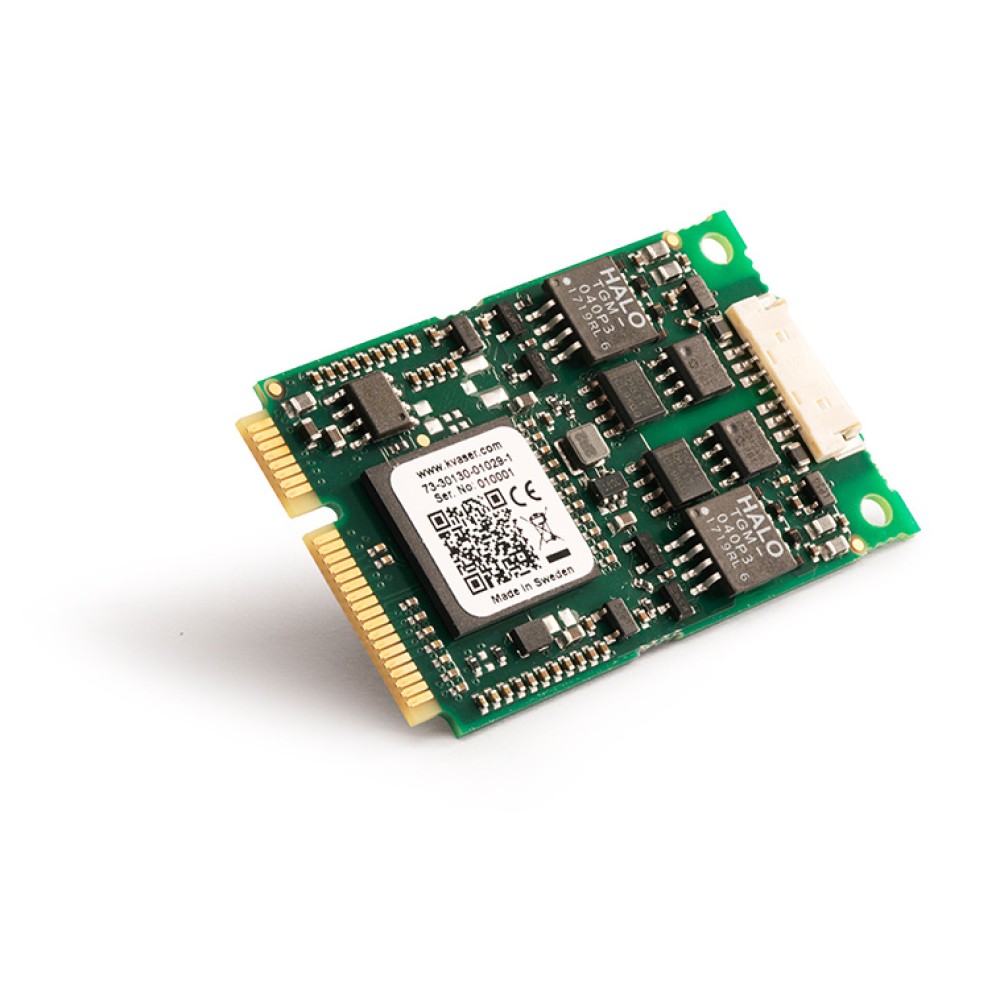

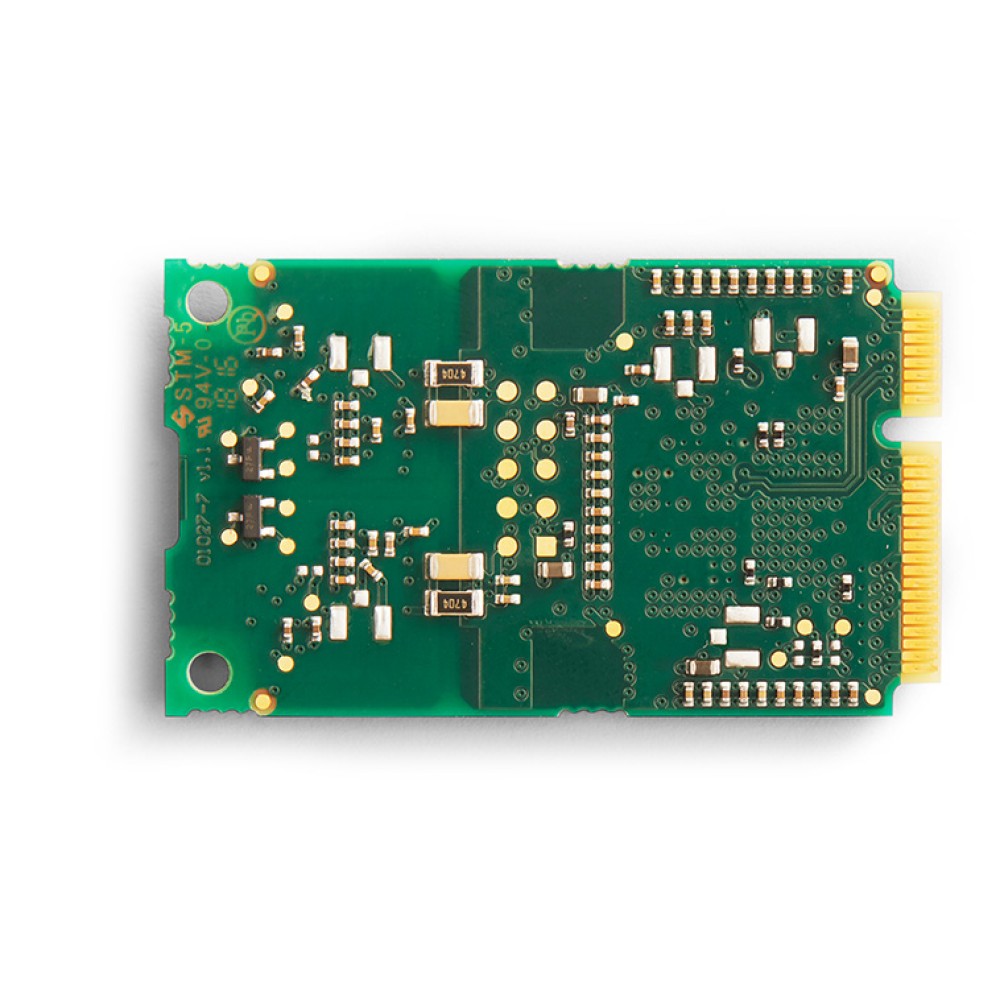

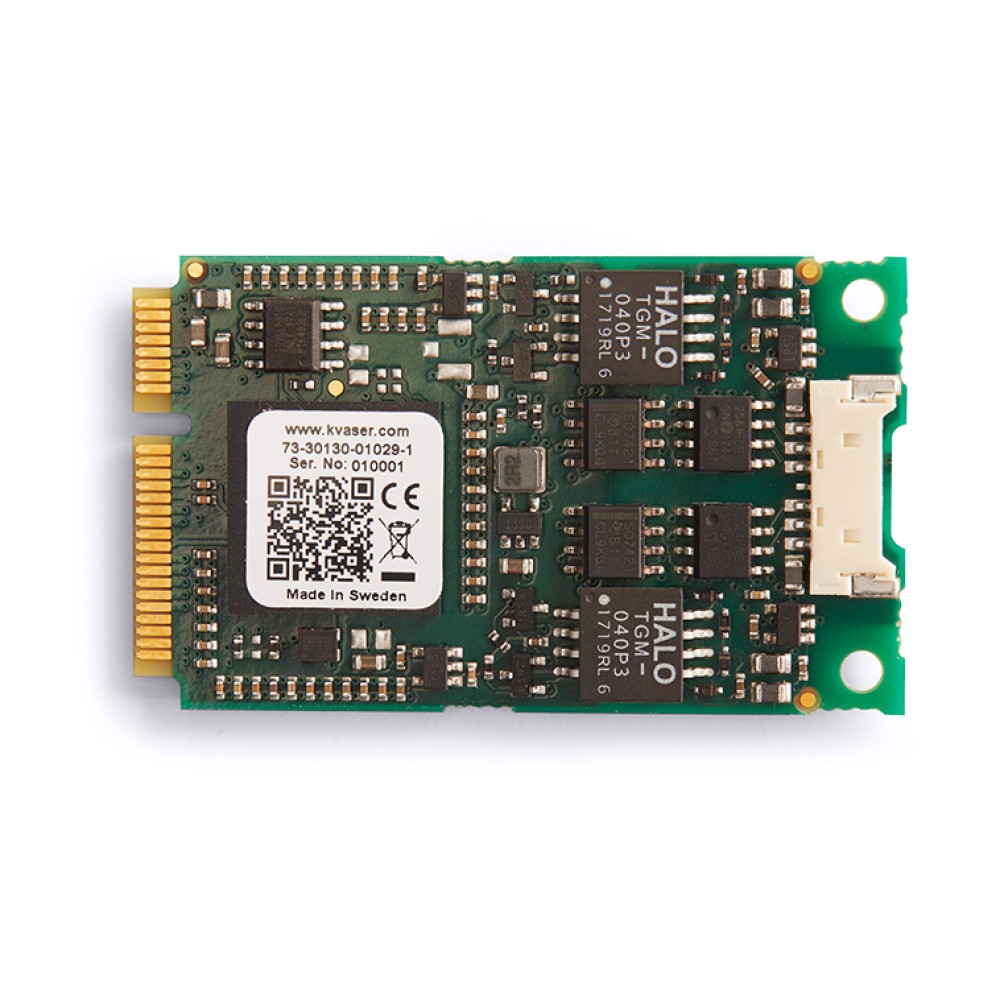

Kvaser Mini PCI Express HS v2は、コンパクト(30 x 51mm)でありながらmini PCI Express機能を備え、あらゆる標準コンピュータに2つのハイスピードCANまたはCAN FDチャンネルを追加する高度なリアルタイムCANインターフェースです。PC通信は、PCI Expressシステムbusを介してタイムスタンプ精度1μsおよび極めて低いレイテンシを実現します。
| ビットレート | 50～8000 kbps |
|---|---|
| カテゴリ | PCインターフェース |
| 認証 | CE,RoHS |
| チャンネル | 2 |
| 消費電流 | 通常、700 mW のアイドルに加え、チャンネルあたり最大 150 mW、つまりシングルチャンネルインターフェイスに対して最大 850 mW。3.3 Vのみを使用 |
| エラーカウント読取 | No |
| エラーフレーム生成 | Yes |
| ガルバニック絶縁 | Yes |
| 高さ | 5mm |
| 長さ | 51mm |
| インターフェース | Mini PCI Express |
| メッセージ受信/秒 | 20000 mps |
| メッセージ送信/秒 | 20000 mps |
| OS | Win 7, Win Vista, Win 10, Win 8 |
| サイレントモード | Yes |
| サウンド | No |
| 動作温度範囲 | -40～85℃ |
| タイムスタンプ R (M) | 1µs |
| 重量 | 5g |
保証
- 2年間。詳細については、Kvaserの一般的な条件とポリシーを参照してください。
サポート
- テクニカルサポートについては、Kvaserの Around the Clock Kvaser Support をご参照ください。
ソフトウェア
- ドキュメント, Kvaser CANlib SDK, ドライバは、Kvaserの Downloads で無料ダウンロード可能
- Kvaser CANLIB SDKは、Kvaser CANおよびLINインターフェースのソフトウェアを開発するために必要なすべてを含む無料のリソースです。C、C++、C#、Delphi、Visual Basicプログラミング言語で書かれた完全なドキュメンテーションと多くのプログラムサンプルが含まれています。
- すべての Kvaser CAN インターフェースボードは、共通のソフトウェア APIを共有しています。1つのインターフェースタイプのために書かれたプログラムは、他のインターフェースタイプを変更せずに実行可能！
- J2534 アプリケーションプログラミングインターフェース使用可能
- RP1210Aアプリケーションプログラミングインターフェース利用可能
- Windows HTML HelpとAdobe Acrobatフォーマットのon-lineドキュメンテーション
