00683-6 Kvaser PCIEcan 4xHS

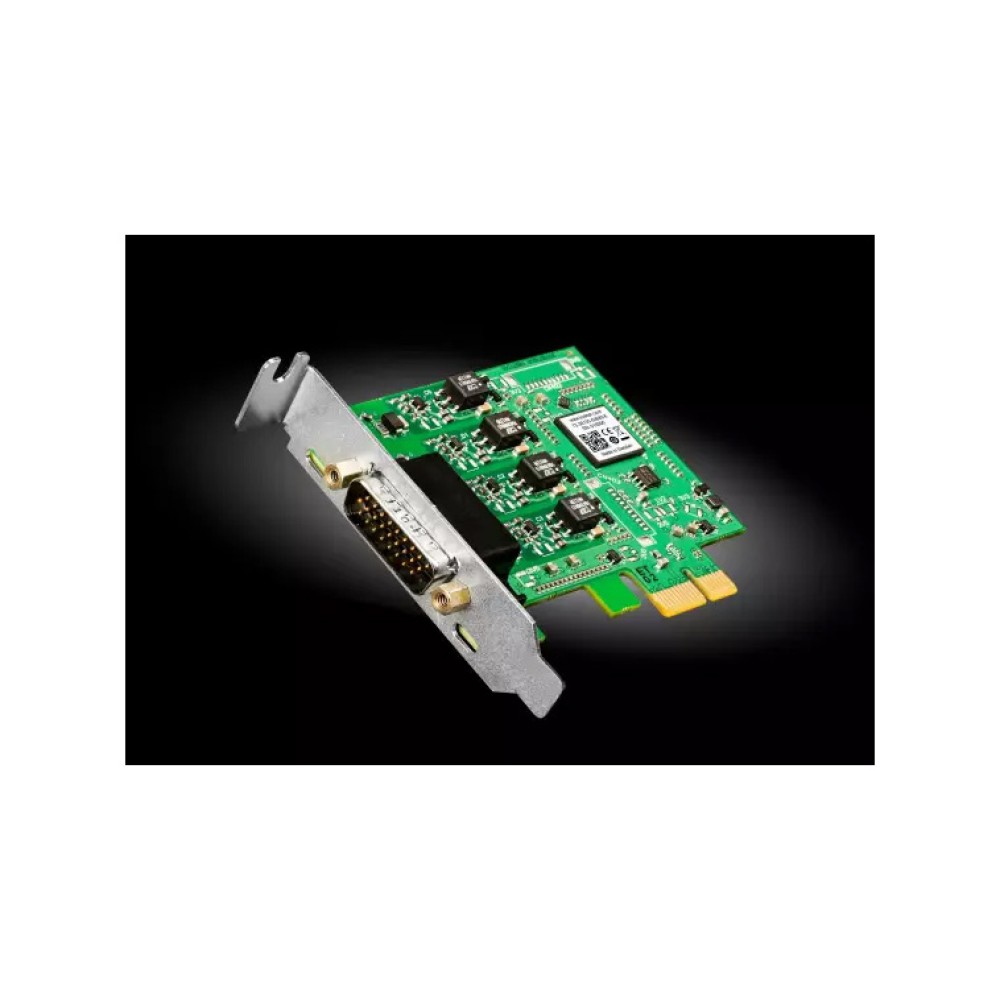

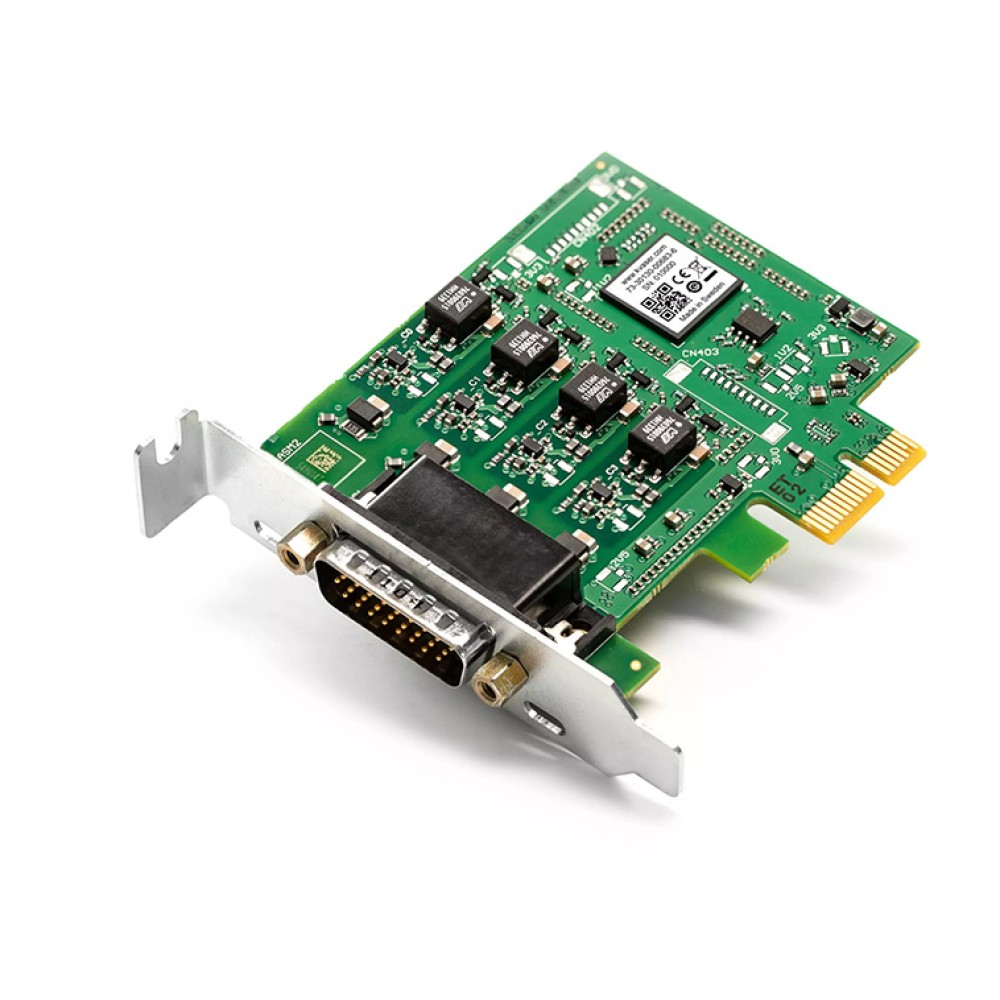

PCI Express機能を備えた標準的なコンピューターボードに4つのCANチャネルを追加する,高度に統合されたハイスピードCANネットワークカード
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
販売終了
本製品は 販売を終了いたしました。
主な製品特長
- ハイスピードCAN (ISO 11898-2) をサポート
- 11ビット (CAN 2.0A) および 29ビット (CAN 2.0Bアクティブ) の両方の識別子をサポート
- ロープロファイルカード (86 × 69 mm) による超コンパクトなシステムの構築が可能
- KvaserのCAN IPをFPGAに実装しハイマックスのメッセージレートを実現

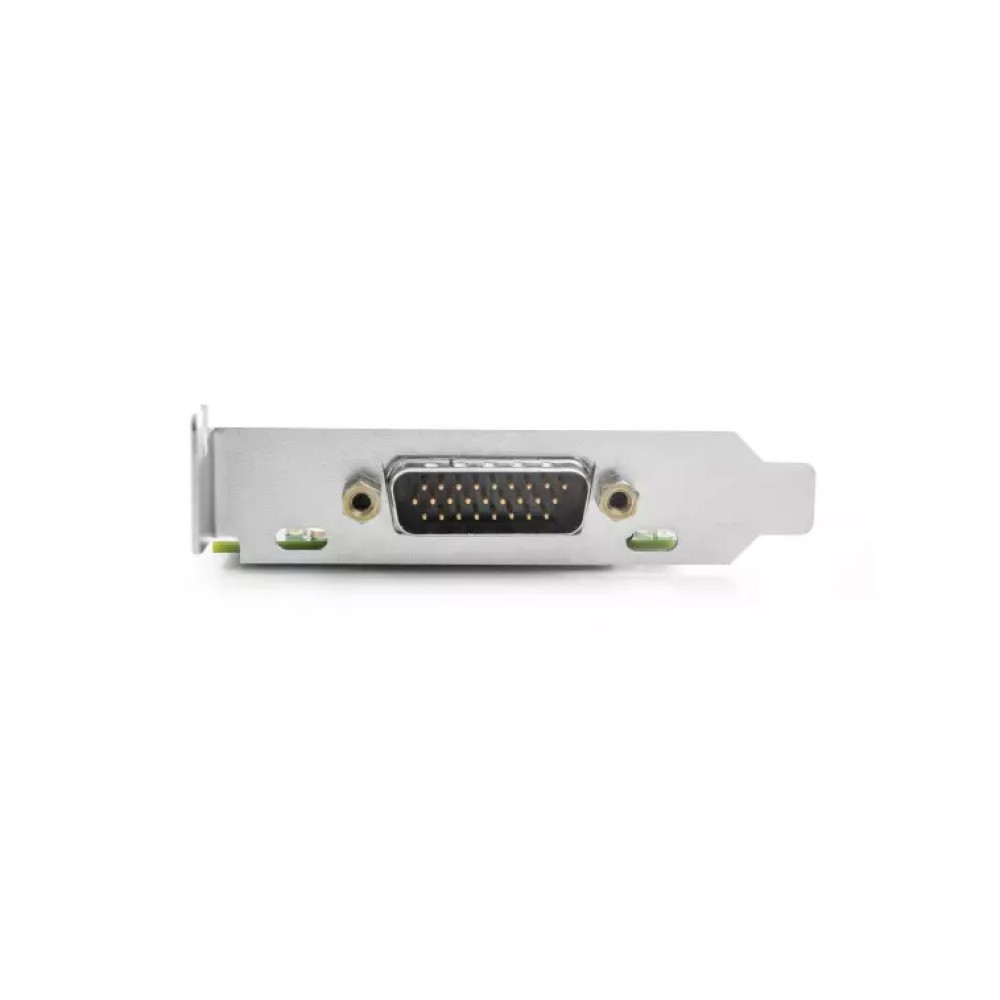

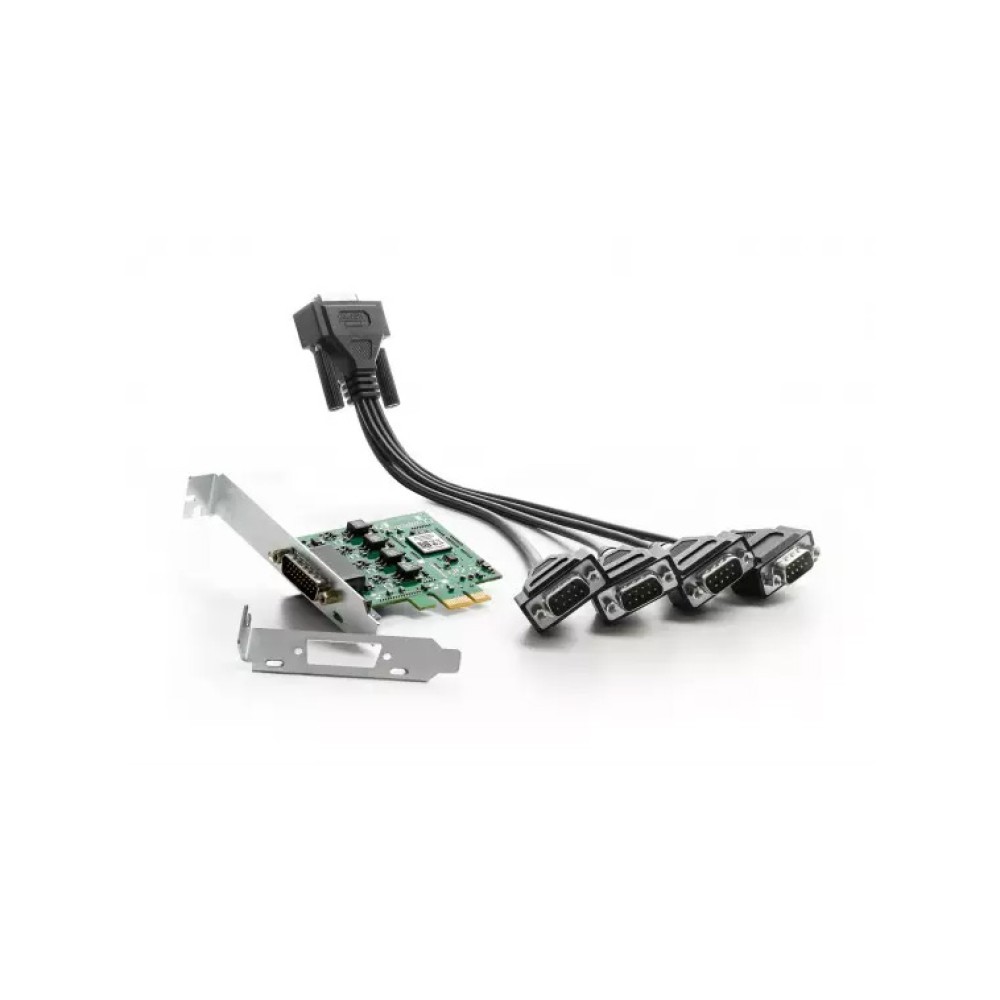

- シングルの26ピン HD D-SUB CANコネクタに4つのCANハイスピードチャネルを接続可能。HD26スプリッタは、4つのDSUB-9コネクタを介してCAN busに接続可能

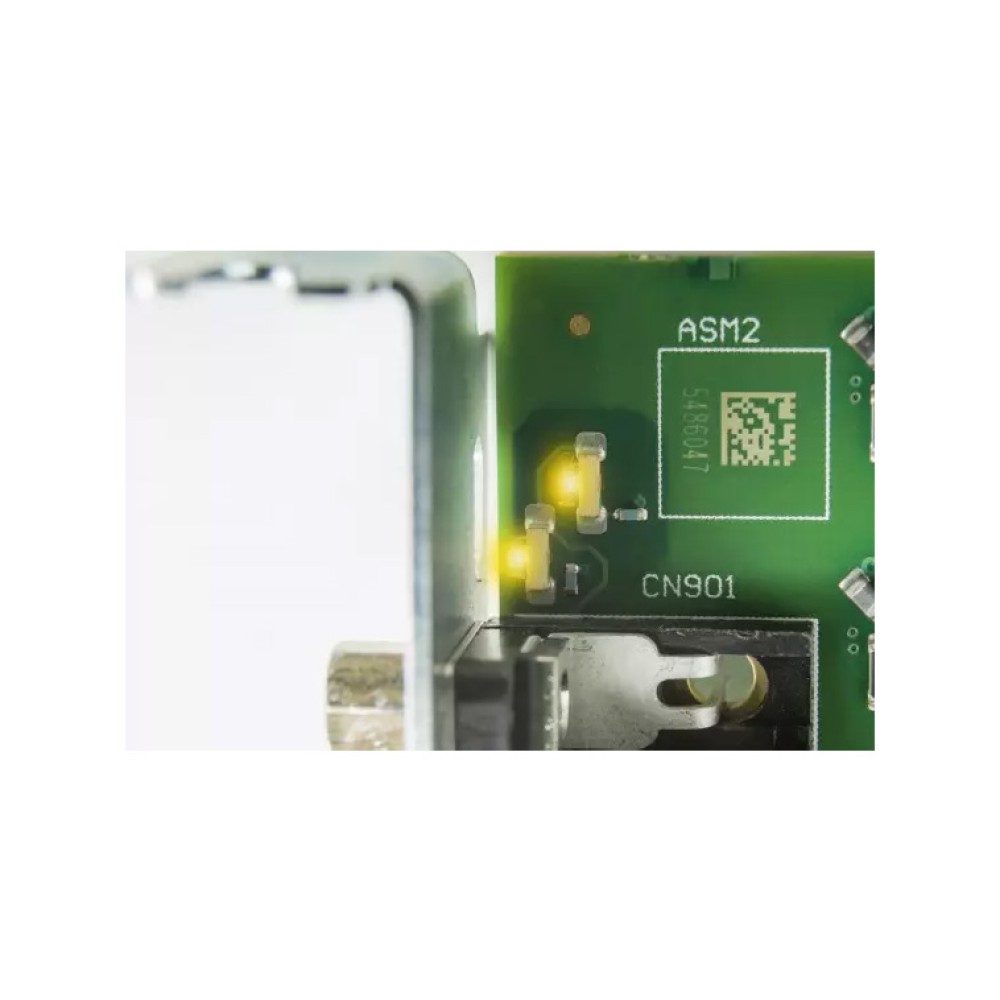

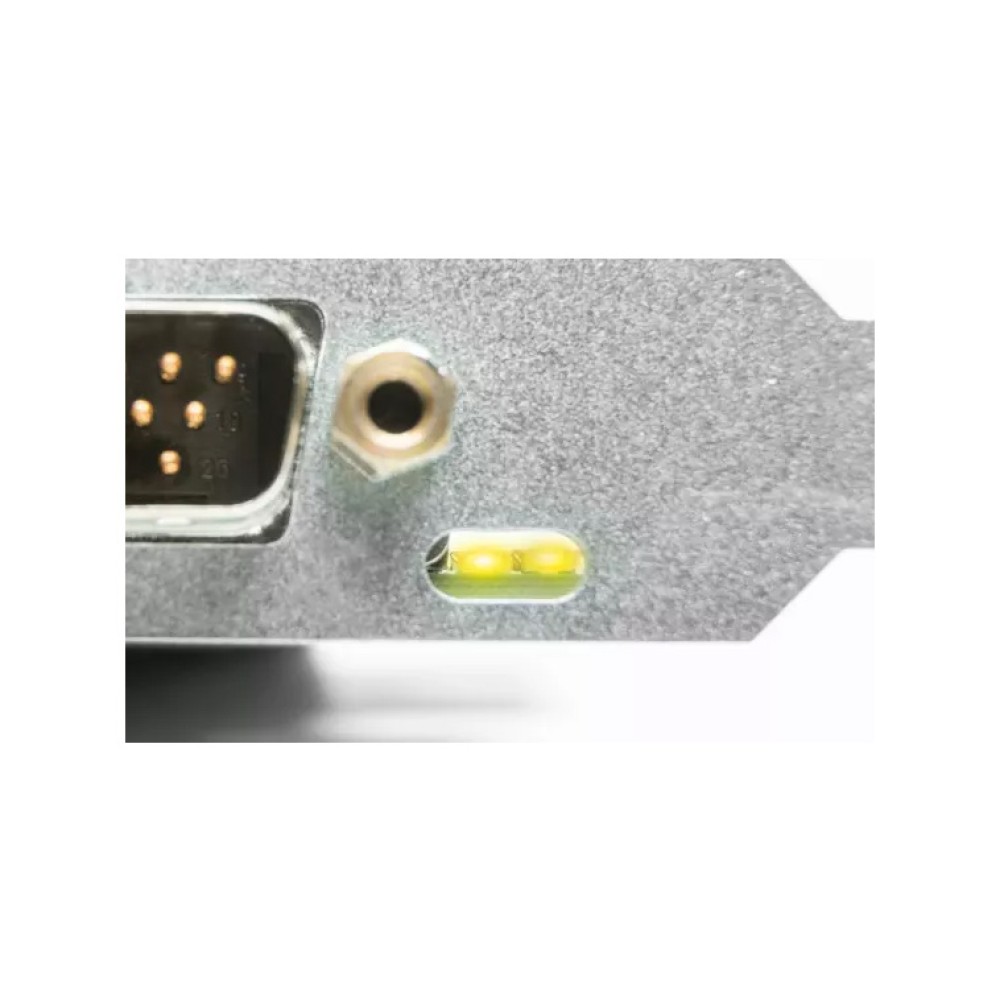

- CANメッセージの送受信を示す4つの黄色のLED
- J1939、CANopen、NMEA 2000、および DeviceNetとの完全な互換性
- 解析ツールのサイレントモードのサポート - 干渉することなくバスをリッスン
- エラーフレームおよびリモートフレームの検出と生成
- 標準および産業用コンピュータのために設計
- CANbusドライバに対するガルバニック絶縁
- 0～+85℃のワイド動作温度範囲
- Kvaser Linxのサポート
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- FAQ
Kvaser PCIEcan 4xHSは、PCI Express機能を備えた標準的なコンピュータボードに4つのcontroller area network (CAN) チャネルを追加することができる、高度に統合されたハイスピードCANネットワークカードです。サイレントモード、エラーフレーム検出、オンボードバッファを提供する、このスモールフォームファクタのAdd-onボードは、多くの組み込みデータ収集システムに適合し、CAN FDをサポートします。
| ビットレート | 40～1000 kbps |
|---|---|
| カテゴリ | インターフェース, PCインターフェース |
| 認証 | CE, RoHS |
| チャネル | 4 |
| コネクタ | 26-pin HD D-SUB |
| 消費電流 | 最大 500mA |
| エラーカウント読取 | Yes |
| エラーフレーム生成 | Yes |
| ガルバニック絶縁 | Yes |
| 高さ | 20 mm |
| 長さ | 86 mm |
| インターフェース | PCI Express |
| 材質 | PA66 |
| メッセージ受信/秒 | 20000 mps |
| メッセージ送信/秒 | 20000 mps |
| OS | Win XP, Linux, Win 7, Win Vista, Win 10, Win 8 |
| サイレントモード | Yes |
| サウンド | No |
| 動作温度範囲 | -40～85℃ |
| タイムスタンプ R (μ) | 1 μs |
| 重量 | 100 g |
保証
- 2年間。詳細については、Kvaserの一般的な条件とポリシー を参照してください。
サポート
- テクニカルサポートについては、Kvaserの Around the Clock Kvaser Support をご参照ください。
ソフトウェア
- ドキュメント, Kvaser CANlib SDK, ドライバは、Kvaserの Downloads で無料ダウンロード可能
- Kvaser CANLIB SDKは、Kvaser CANおよびLINインターフェースのソフトウェアを開発するために必要なすべてを含む無料のリソースです。C、C++、C#、Delphi、Visual Basicプログラミング言語で書かれた完全なドキュメンテーションと多くのプログラムサンプルが含まれています。
- すべての Kvaser CAN インターフェースボードは、共通のソフトウェア APIを共有しています。1つのインターフェースタイプのために書かれたプログラムは、他のインターフェースタイプを変更せずに実行可能！
- J2534 アプリケーションプログラミングインターフェース使用可能
- RP1210Aアプリケーションプログラミングインターフェース利用可能
- Windows HTML HelpとAdobe Acrobatフォーマットのon-lineドキュメンテーション
