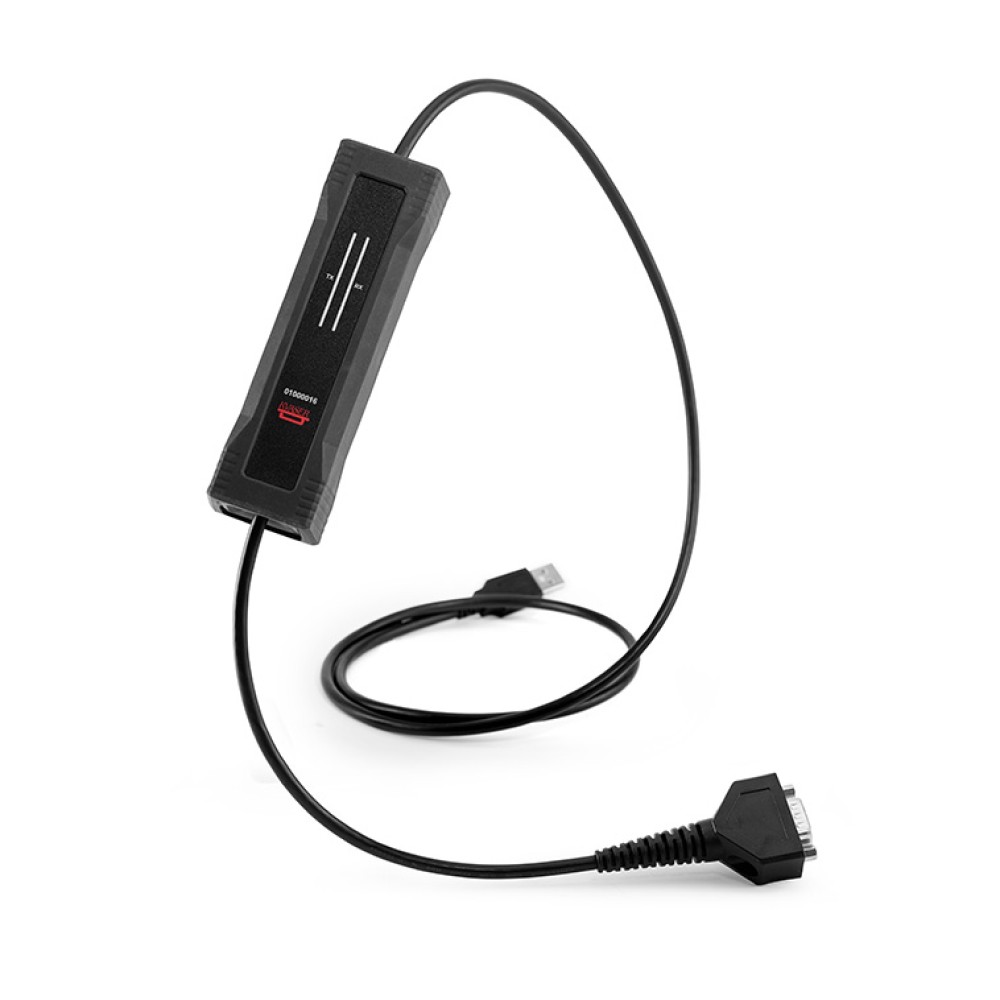

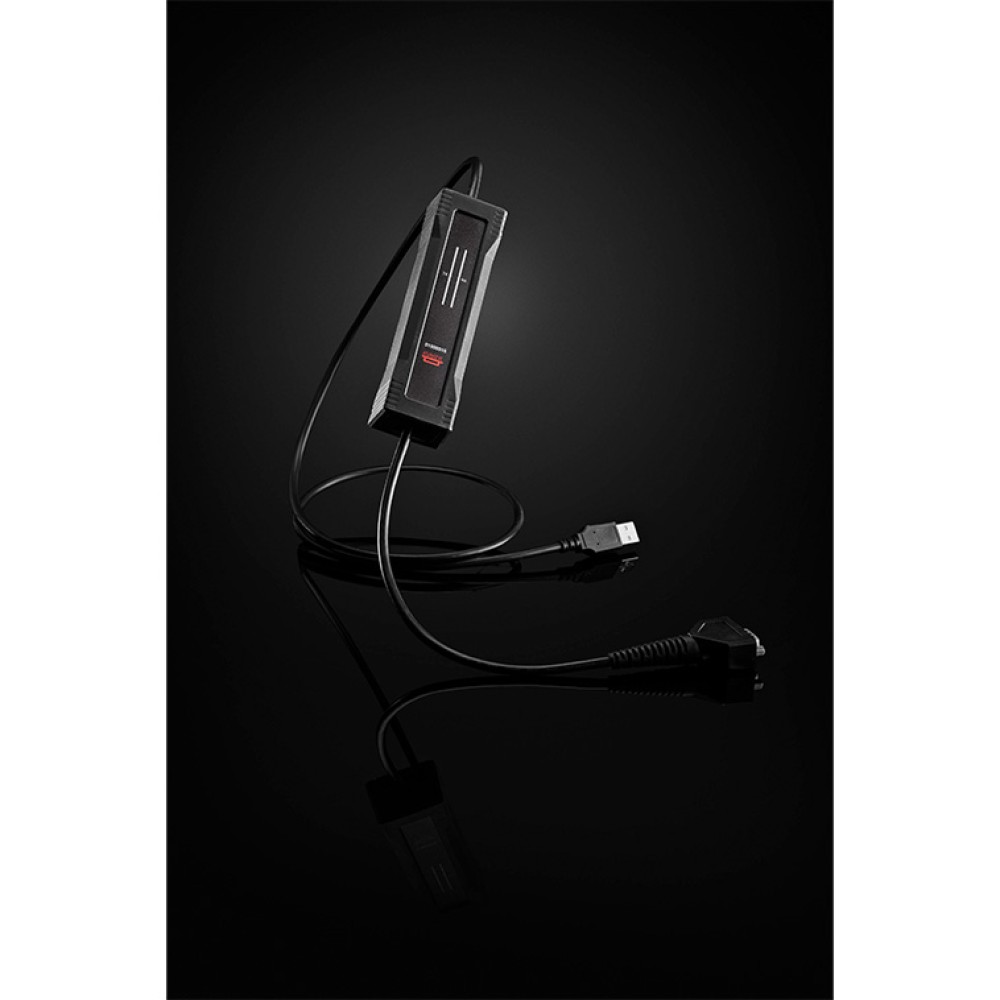

01173-1 Kvaser U100
シングルチャネルCAN/CAN FD - USBインターフェース
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- (正しい物理層の実装時) 最大8Mbit/sのCANFDをサポート
- 11ビット (CAN 2.0A) と29ビット (CAN 2.0Bアクティブ) の両方の識別子をサポート
- USBコネクタからの給電
- 10 Kbit/secから1Mbit/secまでのビットレートをサポート
- TPEでオーバーモールドされた軽量のガラス繊維強化ポリアミドハウジング
- IP67等級

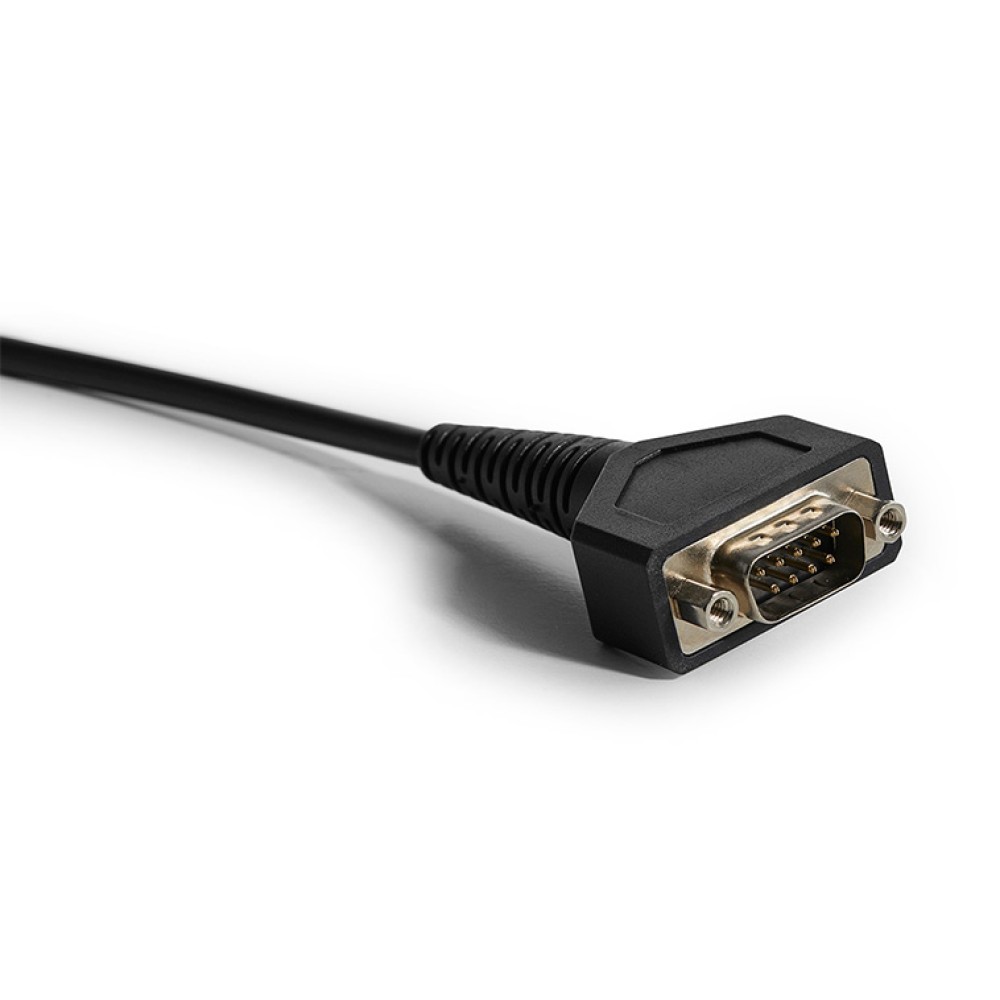

- DB-9コネクタ (※他のコネクタも対応予定)

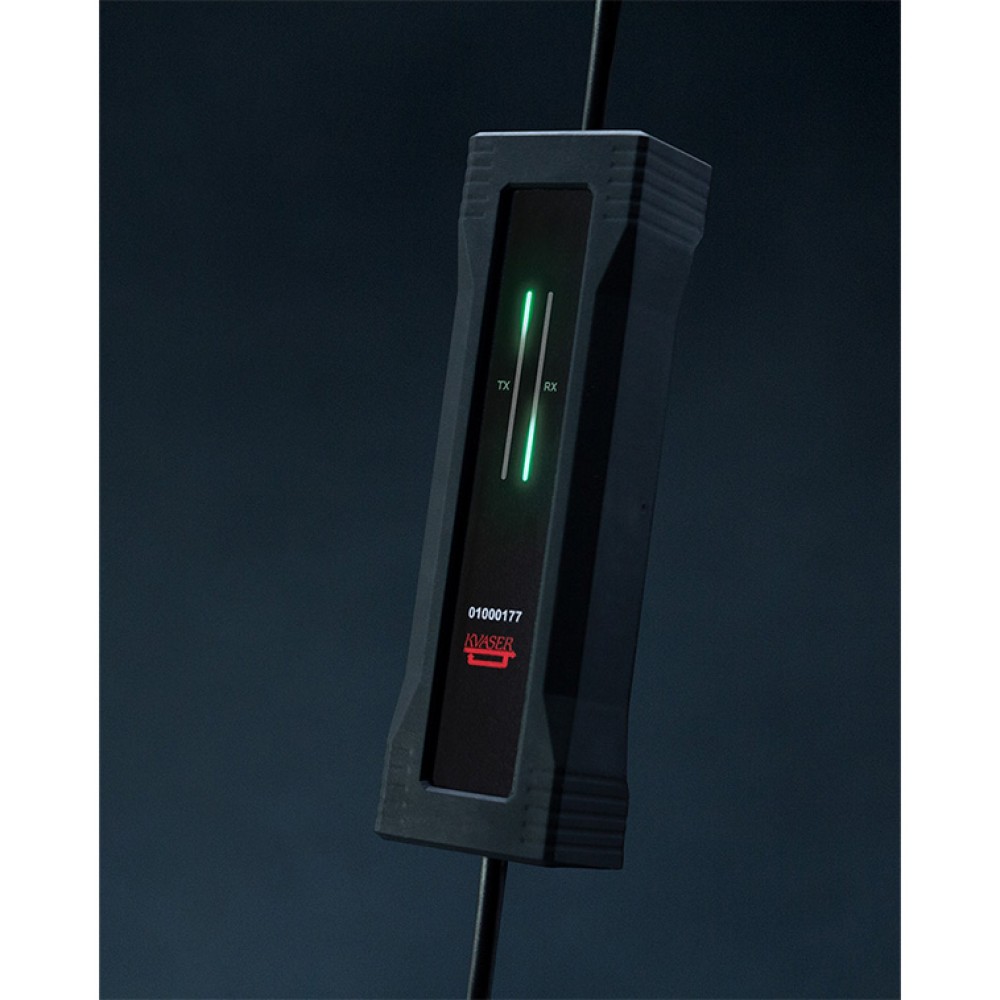

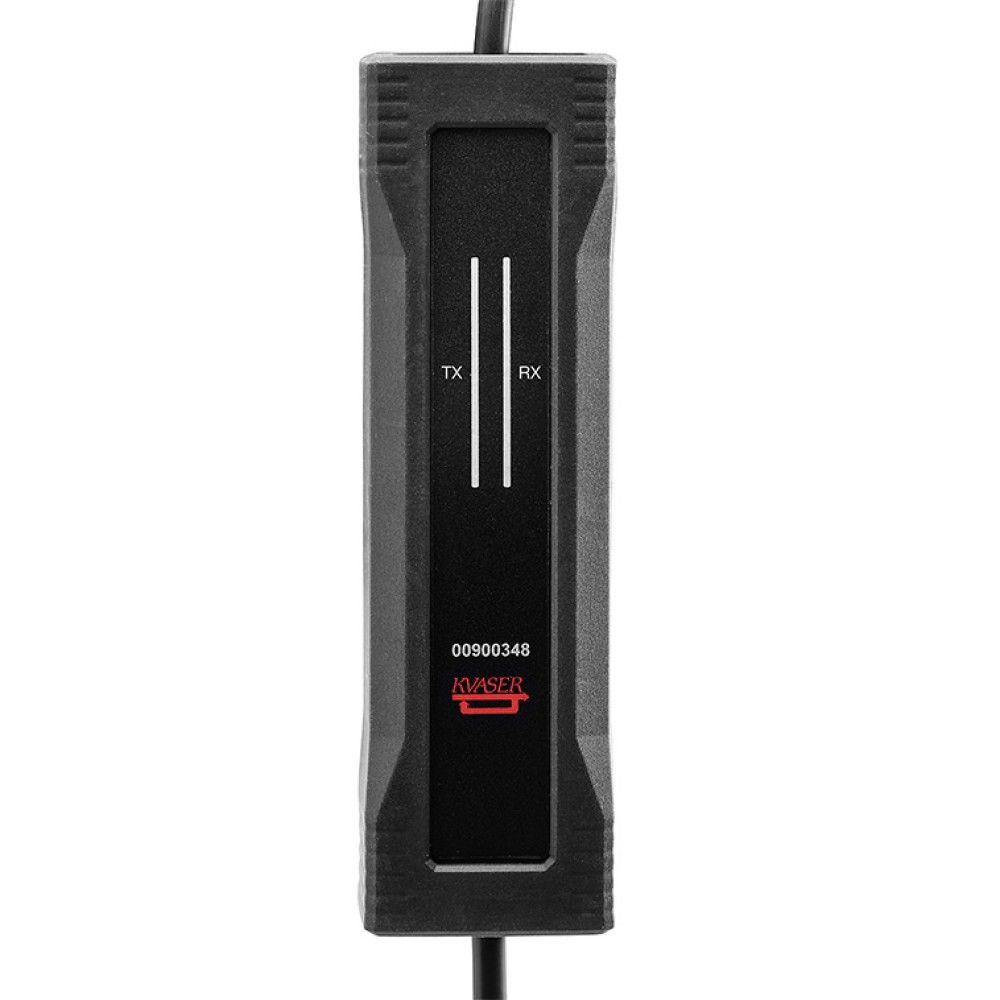

- インテリジェントLEDUI (LEDがどのように機能するかについては こちら (英語) をご覧ください。)
- 強化されたガルバニックアイソレーション、5000 VACrmsを60秒間適用して設計を検証
- 産業用グレードの温度範囲、-40℃ ～ + 85℃
- 20000 msg/s、それぞれ100μsの解像度でタイムスタンプを保存可能
- SocketCANをサポート
- J1939、CANopen、NMEA2000® およびDeviceNetと互換性
- KvaserCANlibを備えた他のKvaserCANハードウェア用に作成されたアプリケーションと完全に互換
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- FAQ
Kvaser U100は、進化する自動車開発市場のニーズに真正面から対応、強化されたガルバニックアイソレーションを備えた、堅牢なシングルチャネルCAN/CANFDからUSBへのインターフェースです。 J1939、CANopen、NMEA2000® およびDeviceNetと完全に互換性があり、船舶、産業、大型車両、および重工業の過酷なアプリケーションに適した最新のCANインターフェースです。
Kvaser U100は、独自の電気回路の保護を強化し、防振、耐衝撃、落下防止のハウジング、高品質のケーブルを使用して、CANインターフェース設計における新しいスタンダードを確立します。
| CANビットレート | 10-1000 kbps |
|---|---|
| CAN FDビットレート | 最大 8 Mbit/s |
| カテゴリ | ケーブル, インターフェース, ハードウェア, CAN |
| 認証 | CE, RoHS |
| CANチャネル | 1 |
| コネクタ | DSUB 9 |
| 消費電流 | 約 250 mA |
| エラーカウント読取 | No |
| エラーフレーム生成 | No |
| ガルバニックアイソレーション | Yes 強化されたガルバニックアイソレーション、5000 VACrmsを60秒間適用して設計を検証 |
| 寸法 | 38 × 128 × 26 mm |
| インターフェース | USB |
| 材質 | 2K, TPEでオーバーモールドされた、軽量のガラス繊維強化ポリアミドハウジング |
| メッセージ受信/秒 | 20000 mps |
| メッセージ送信/秒 | 20000 mps |
| OS | Linux, Win 7, Win 10, Win 8 |
| サイレントモード | No |
| サウンド | No |
| 動作温度範囲 | -40 ～ +85℃ |
| タイムスタンプ解像度 (μs) | 100 μs |
| 重量 | 167 g |
| CANトランシーバ | ADM3055E |
| IP等級 | IP67 |
ソフトウェア
- テクニカルサポートについては、Kvaserの Around the Clock Kvaser Support をご参照ください。
- Kvaser CANLIB SDKは、KvaserCANインターフェース用のソフトウェアを開発するために必要なすべてを含む無料のリソースです。 C、C ++、C＃、Delphi、およびVisualBasicで記述された完全なドキュメントと多くのプログラムサンプルが含まれています。
- すべてのKvaserCANインターフェースボードは共通のソフトウェアAPIを共有しています。 1つのインターフェイスタイプ用に作成されたプログラムは、他のインターフェイスタイプを変更せずに実行されます。
- J2534アプリケーションプログラミングインターフェイスが利用可能
- RP1210Aアプリケーションプログラミングインターフェイスが利用可能
- WindowsHTMLヘルプおよびAdobeAcrobat形式のオンラインドキュメント
保証
- 2年間の保証。 詳細については、一般的な条件とポリシーを参照してください。
- 追加の3年間の延長保証については、Kvaserの Getting Started で製品を登録してください。
サードパーティのソフトウェアサポート
Kvaser U100は、いくつかのKvaser TechnicalAssociateソフトウェアパッケージに対応しています。
- Accurate Technologies (ATI)：VISION and CANLab
- emotas：CANopen DeviceExplorer , CANopen UpdateManager , CANinterpreter and J1939 stack
- MathWorks：MATLAB Vehicle Network Toolbox (Coming Sept 2021)
- MeasX：DASYlab
- Michael Eisele：XTM
- New Eagle：Raptor
- RA Consulting：DiagRA D
- Udoka Electronics：Sumac
- Warwick Controls：X-Analyser
