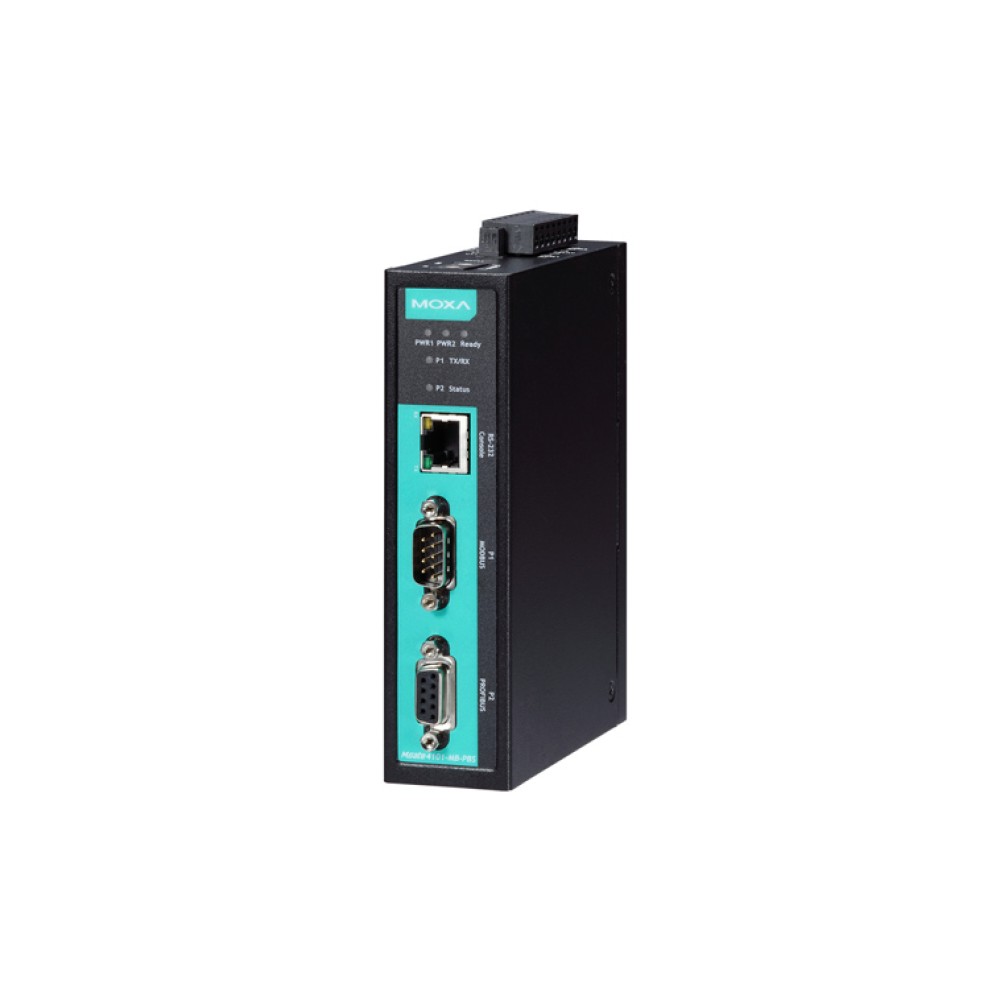

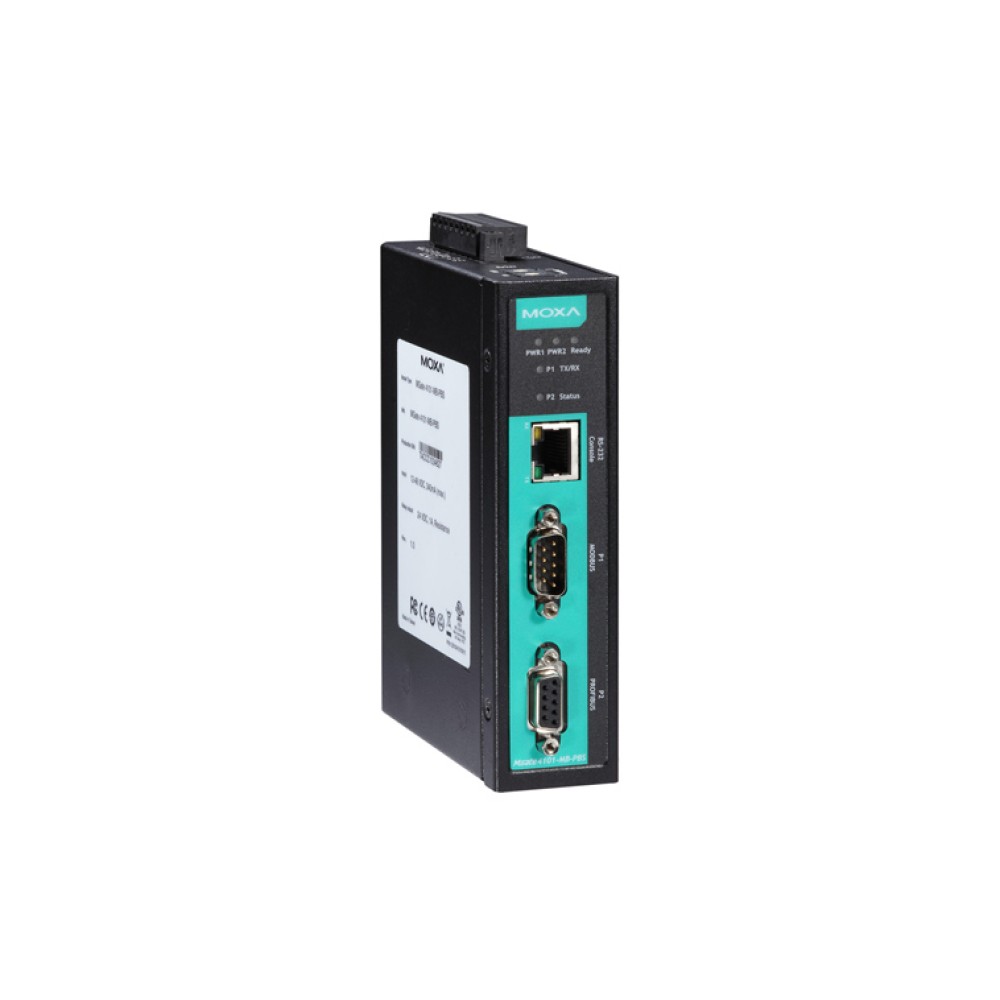

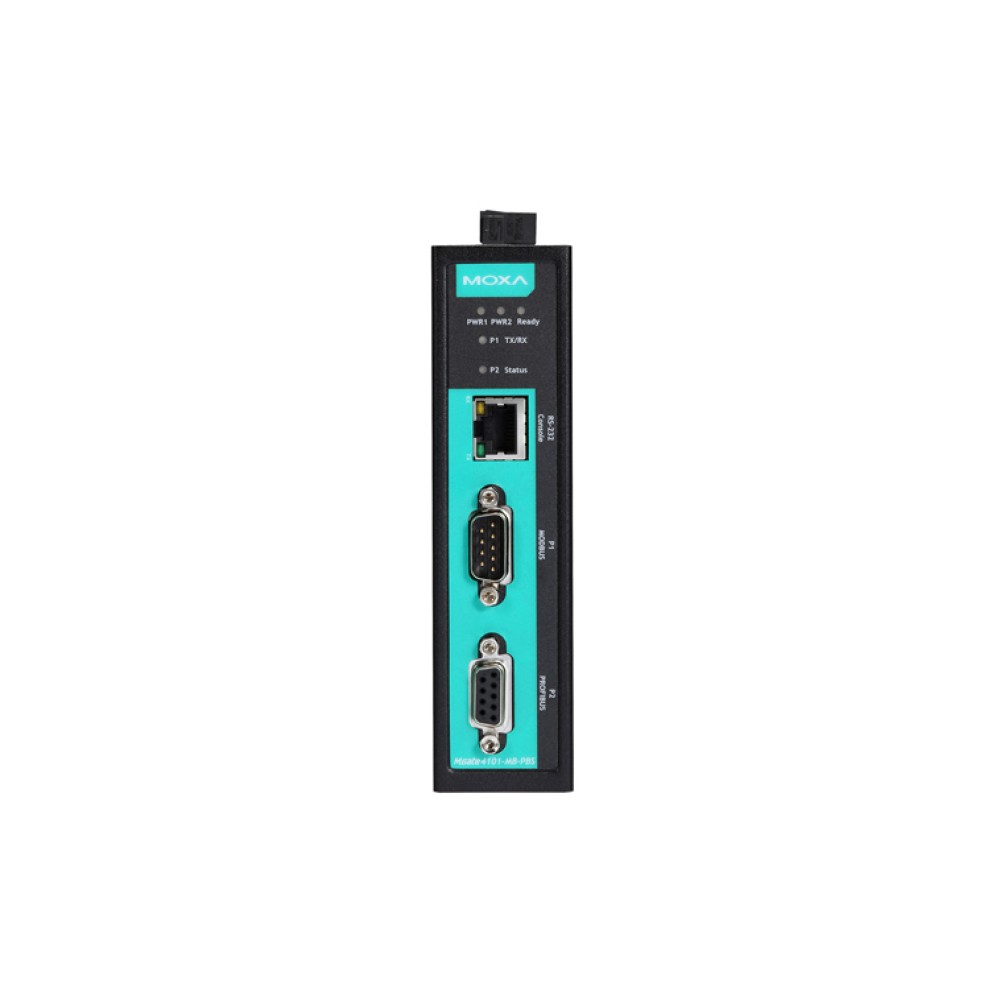

MGate 4101I-MB-PBS-T
1ポートModbus RTU/ASCII－PROFIBUSスレーブゲートウェイ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
-
-
- ModbusとPROFIBUS間のプロトコル変換
- 自動設定のための先進的なQuickLink機能を備えたWindowsユーティリティ
- 冗長デュアルDC電源入力およびリレイ出力サポート
- データパケットアナライザの組込
- パワフルなビジュアル診断ツール
- -40～75℃動作温度モデル
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
MGate 4101-MB-PBSシリーズ製品は、PLC（例えばSiemens S400とS300 PLC）にリモートメンテナンス機能を提供するためにModbusとPROFIBUSデバイスを接続します。すべてのモデルは、堅牢なメタル設計のDINレールマウントタイプです。また、シリアル信号のために光絶縁を施しています。
セットアップおよびトラフィック監視が容易なWindowsユーティリティ
QuickLink windowsユーティリティは、MGate 4101-MB-PBSの設定およびオペレーションをできる限り簡単にします。ユーティリティは、MGate 4101-MB-PBSユニットを接続するためにシリアルコンソールポートを使用します。QuickLink機能は、自動コマンド検知および自動メモリマッピングを実行することにより僅か数分で設定を終了することできます。更に、組込み監視ツールは、Modbusデバイスのすべての通信パケットを記録することができるのでトラブルシュートに役に立ちます。
リダンダント電源入力
MGate 4101-MB-PBSは、より大きな信頼性を提供するためにデュアル電源入力を備えています。電源入力は、2つのライブDC電源ソースへ同時に接続することができるので1つの電源ソースが故障しても連続したオペレーションを継続して実行します。これらの先進的なModbus－PROFIBUSゲートウェイの高いレベルの信頼性は、産業アプリケーションの要求に理想的です。
リレイ出力による警報
リレイ出力は、電源入力のステータスを提供します。リレイ出力は、メンテナンスエンジニアにトラブルシューティングとメンテナンスのために必要なツールを提供します。
| PROFIBUSインターフェース | |
| プロトコル | PROFIBUS DP-V0スレーブ |
|---|---|
| ポート数 | 1 |
| データレート | 9600 bps～12 Mbps |
| コネクタ | DB9/F |
| アイソレーション | 2KV (内蔵) |
| DIPスイッチ | ターミネーション用 |
| ロータリースイッチ | PROFIBUSアドレス0-99 (アドレス100-125ソフトウェア設定を通してサポート) |
| Modbusシリアルインターフェース | |
| プロトコル | Modbus RTU/ASCII マスタ/スレーブ |
| ポート数 | 1 |
| シリアル規格 | RS-232C/422/485、ソフトウェア選択 |
| コネクタ | DB9/M |
| ESDプロテクション | 15 KV、全信号 |
| RS-485データ制御 | ADDC® (Automatic Data Direction Control：自動データ方向制御) |
| プルHigh/Low抵抗(RS-485用) | 1 KΩ, 150 KΩ |
| ターミネータ(RS-485用) | 120 Ω |
| データビット | 7、8 |
| ストップビット | 1、2 |
| パリティ | 無し、偶数、奇数、スペース、マーク |
| フロー制御 | RTS/CTS、DTR/DSR (RS-232Cのみ) |
| ボーレート | 50 bps～921.6 Kbps |
| シリアル信号 | |
| RS-232C | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-4線 | Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-2線 | Data+, Data-, GND |
| ソフトウェア | |
| 設定オプション | シリアルコンソール、Windowsユーティリティ |
| ユーティリティ | MGate Manager for Windows 2000, Windows XP, Server 2003, Vista, Server 2008 (x86/x64), Windows Server 2008 R2, Windows 7/8/8.1 (x86/x64), Windows Server 2012 (x64), Windows 2012 R2 |
| サポート | QuickLink、Paging |
| 物理的特性 | |
| 筐体 | メタル, IP30 |
| 重さ | 500 g |
| サイズ | 36 × 105 × 140 mm |
| 環境 | |
| 動作温度 | 標準モデル： 0～60℃ ワイド温度モデル：-40～75℃ |
| 保管温度 | -40～85℃ |
| 相対湿度 | 5～95％ (結露なきこと) |
| 振動 | IEC 60068-2-6, IEC 60068-2-64 |
| 衝撃 | IEC 60068-2-27 |
| 落下 | IEC 60068-2-32 |
| 電源 | |
| 入力電圧 | 12～48 VDC |
| 入力電流 | MGate 4101-MB-PBS：340 mA ＠ 12 VDC、130 mA ＠ 48 VDC MGate 4101I-MB-PBS：375 mA ＠ 12 VDC、140 mA ＠ 48 VDC |
| 電源コネクタ | ターミナルブロック |
| 規格と認証 | |
| 安全 | UL 60950-1、EN 60950-1 |
| ハザードロケーション | Class 1 Division 2, ATEX, IECEx |
| EMC | EN 55032/24 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m IEC 61000-4-8 PFMF |
| 衝撃 | IEC 60068-2-27 |
| 落下 | IEC 60068-2-32 |
| 振動 | IEC 60068-2-6 |
| 平均故障間隔 (MTBF) | |
| 時間 | 513,139時間 |
| 規格 | Telcordia SR332 |
| 保証 | |
| 保証期間 | 5年間 |
| 詳細 | Moxa社 製品保証方針 |
| MGate 4101-MB-PBS | 1ポート Modbus－PROFIBUSスレーブゲートウェイ、12～48 VDC、0～60℃動作温度 |
|---|---|
| MGate 4101I-MB-PBS | 1ポート Modbus－PROFIBUSスレーブゲートウェイ、2 KVアイソレーション、12～48 VDC、0～60℃動作温度 |
| MGate 4101-MB-PBS-T | 1ポート Modbus－PROFIBUSスレーブゲートウェイ、12～48 VDC、-40～75℃、動作温度 |
| MGate 4101I-MB-PBS-T | 1ポート Modbus－PROFIBUSスレーブゲートウェイ、2 KVアイソレーション、12～48 VDC、-40～75℃、動作温度 |
DINレール電源
| DR-4524 | 45W/2A DINレール 24VDC電源、ユニバーサル 85～264 VAC または 120～370 VDC入力、10～50℃ |
|---|---|
| DR-75-24 | 75W/3.2A DINレール 24VDC電源、ユニバーサル 85～264 VAC または 120～370 VDC入力、-10～60℃ |
| DR-120-24 | 120W/5A DINレール 24VDC電源、88～132 VAC/176～264 VAC(スイッチ切換) または 248～370 VDC入力、-10～60℃ |
MGate 4101-MB-PBSシリーズ 製品一覧
| MGate 4101I-MB-PBS | 1ポートModbus RTU/ASCII－PROFIBUSスレーブゲートウェイ |
| MGate 4101I-MB-PBS-T | 1ポートModbus RTU/ASCII－PROFIBUSスレーブゲートウェイ |
| MGate 4101-MB-PBS | 1ポートModbus RTU/ASCII－PROFIBUSスレーブゲートウェイ |
| MGate 4101-MB-PBS-T | 1ポートModbus RTU/ASCII－PROFIBUSスレーブゲートウェイ |
