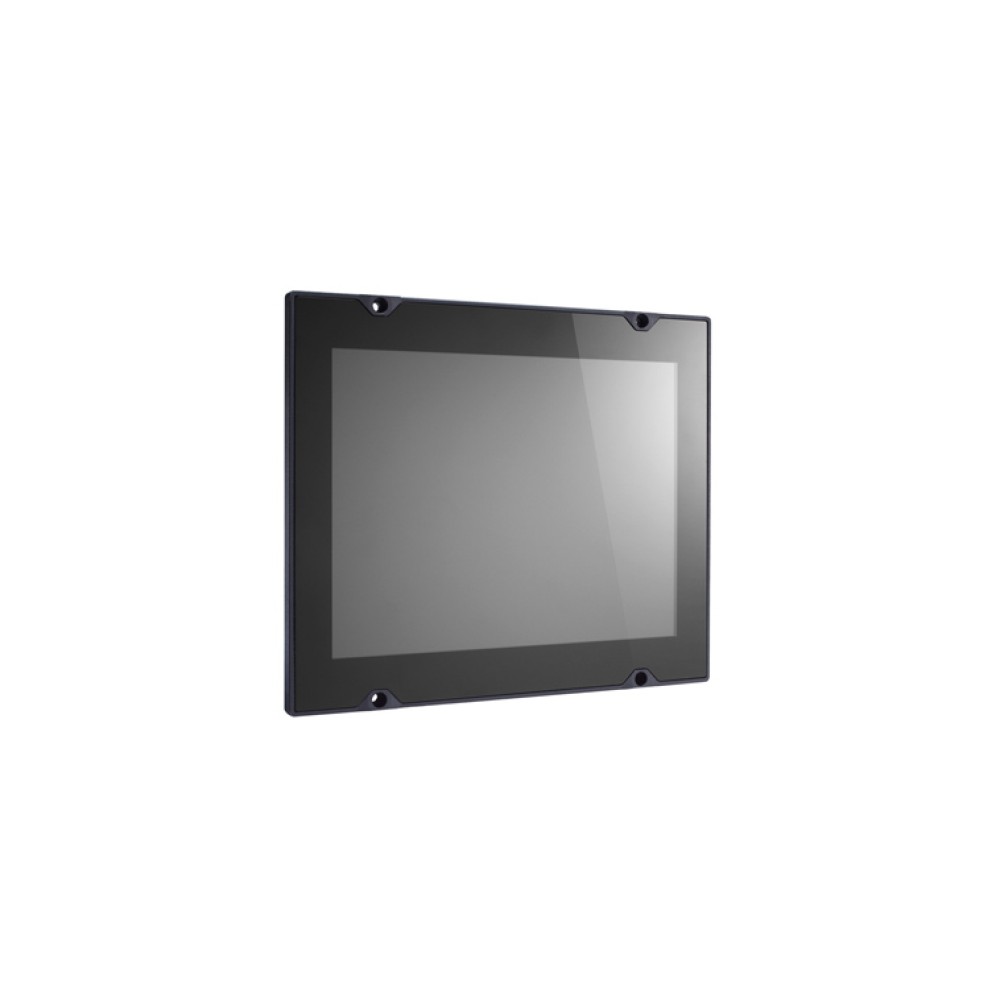

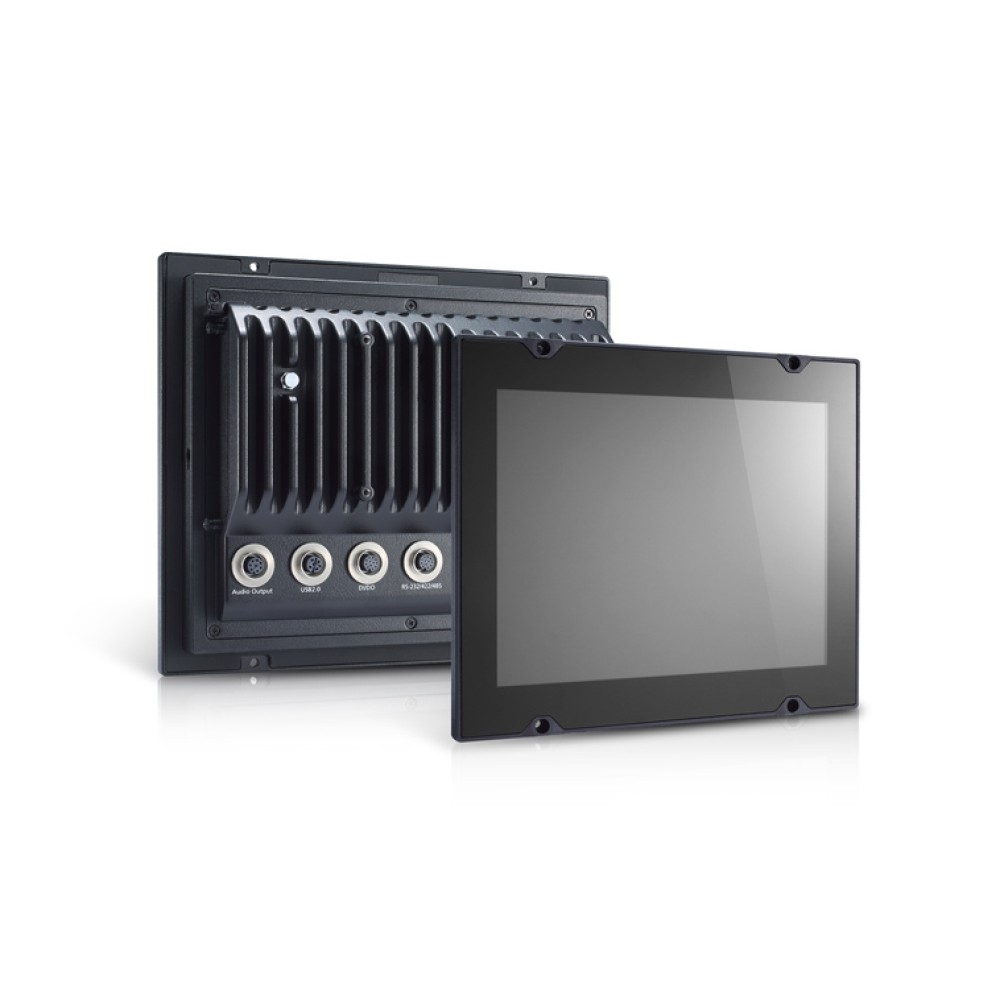

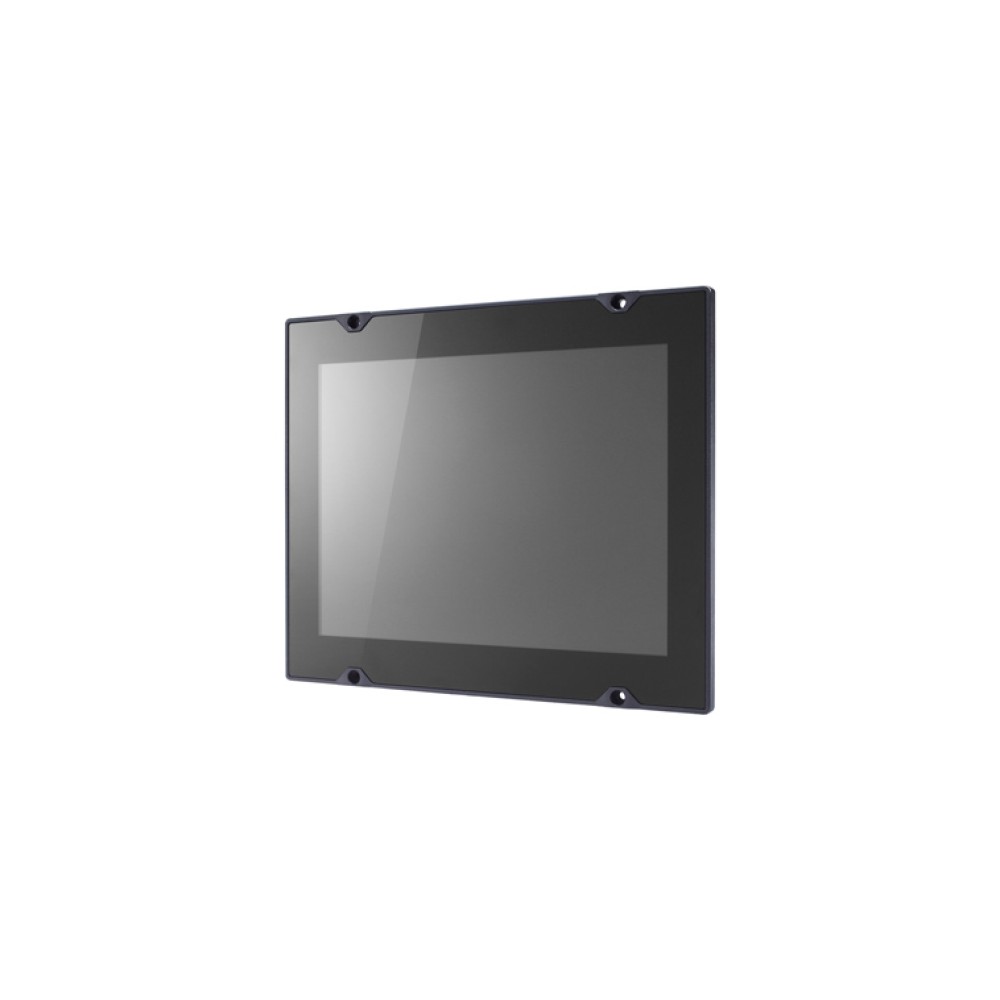

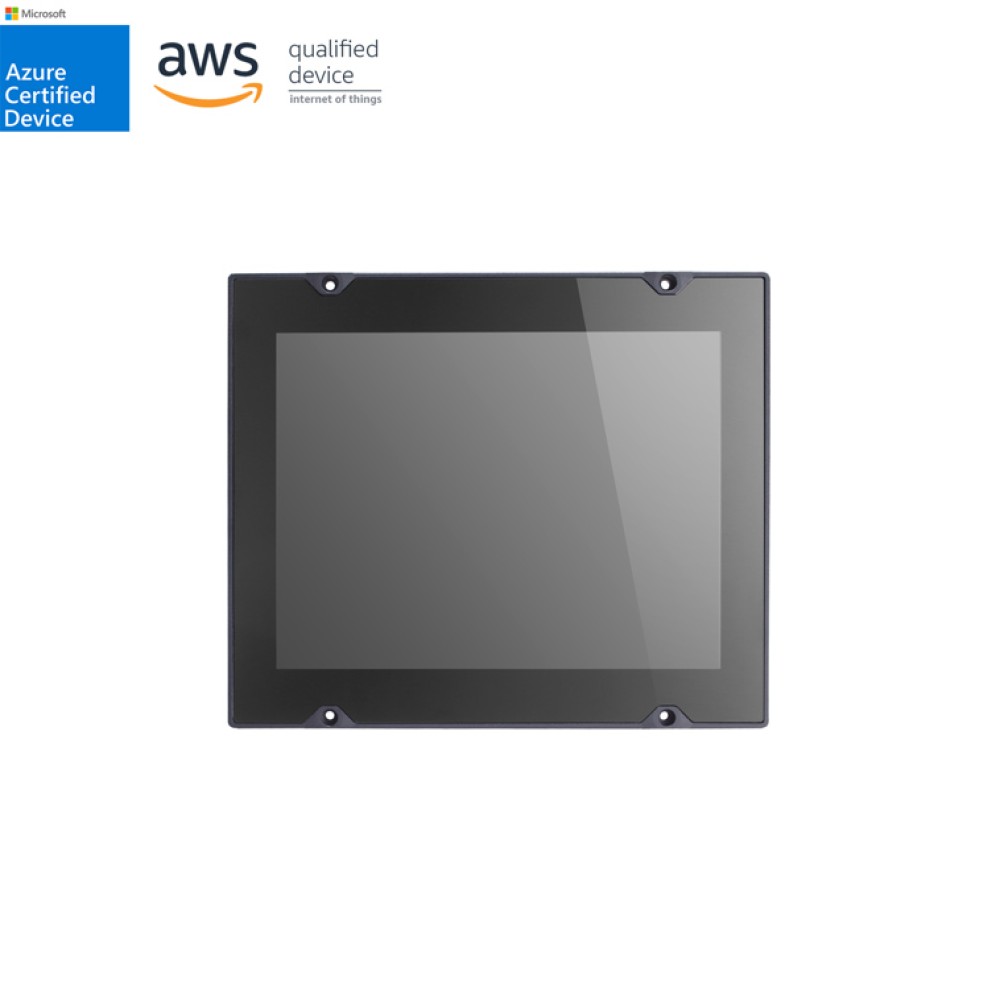

MPC-2101-E4-CT-T-LX
EN 50155:2017準拠10インチ産業用ファンレスパネルコンピューター
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 10インチパネルコンピュータ
- Intel Atom® processor E3845 1.91 GHz
- 1000-nitサンライト下読取可能 LCD
- -40～70℃ワイド温度設計, ファンレス、ヒータ不要
- EN 50155:2017 準拠
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ

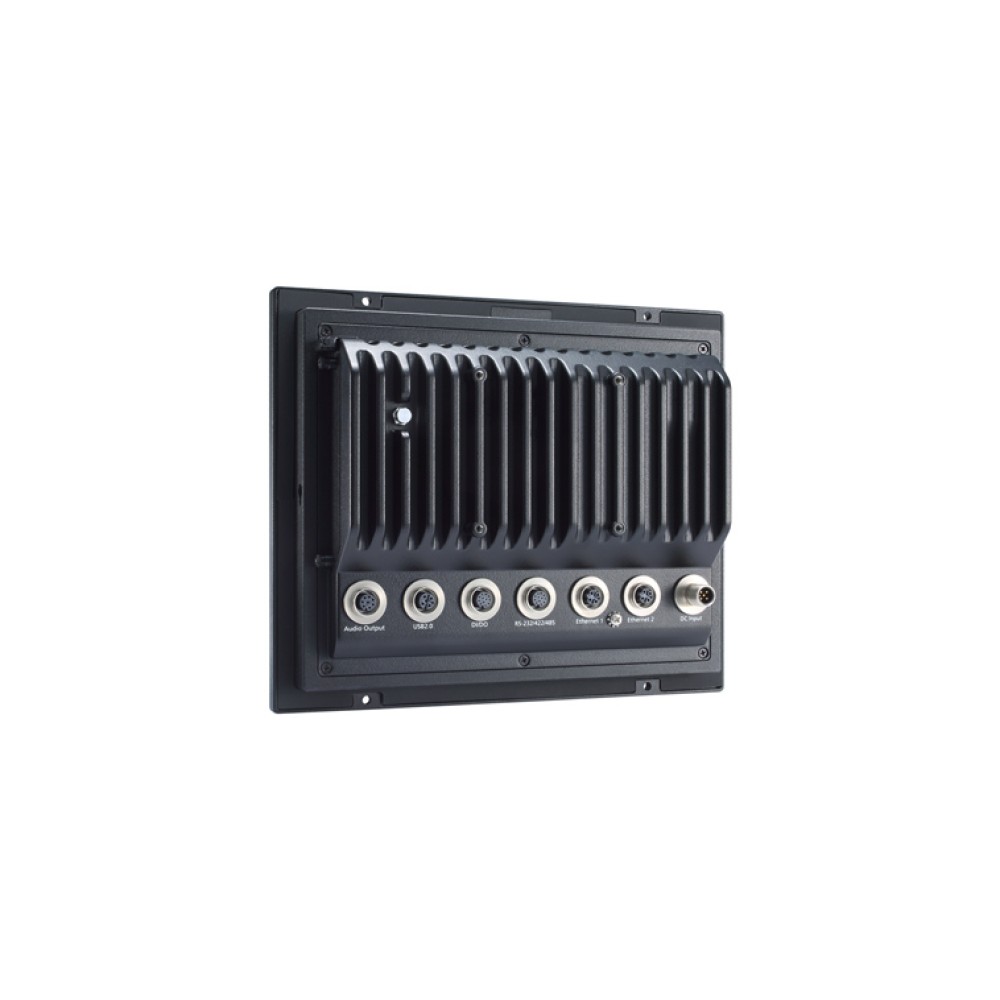

E3800シリーズIntel® Atom™ processorを搭載したMPC-2101 10インチパネルコンピュータは、過酷な産業環境で使用するために必要な幅広い汎用性を備えた信頼性と耐久性のあるプラットフォームを提供します。特に、鉄道車両、鉄道アプリケーション規格EN 50155:2017に準拠しています。すべてのインターフェースは、防振および防水コネクションタイプのIP66保護等級M12コネクタを装備しています。ソフトウェアセレクタブルの2つのRS-232C/422/485シリアルポートと2つのイーサネットポートを備えたMPC-2101パネルコンピュータは、すべてのネイティブなネットワーク冗長性を備え、さまざまなシリアルインターフェースとハイスピードIT通信をサポートします。
MPC-2101シリーズのパネルコンピュータは、-40〜70℃のワイド温度範囲をサポートする非常に効率的な熱放散テクノロジーを採用したファンレス設計の合理化されたエンクロージャに収納され、耐震、過酷な高温/低温の屋外環境に対応しています。また、MPC-2101は、太陽光下で読み取り可能な1000 nitのLCDパネル静電容量マルチタッチスクリーンの採用による優れたユーザエクスペリエンスを提供します。
| コンピュータ | |
| CPU | Intel Atom® Processor E3845 (2M Cache, 1.91 GHz) |
|---|---|
| グラフィックコントローラ | Intel® HD Graphics |
| システムメモリ（プレインストール） | 4 (8GB Max.) GB DDR3L |
| システムメモリスロット | SODIMM DDR3/DDR3L slot x 1 |
| プレインストールOS | MPC-2101-E4-LB-CT-T-W7E/MPC-2101-E4-CT-T-W7E: Windows 組込Standard 7 (WS7P) 64-bit プレインストール MPC-2101-E4-LB-CT-T-LX/MPC-2101-E4-CT-T-LX: Linux 9 プレインストール |
| ストレージスロット | CFast slot x 1 SD slots x 1, SD 3.0 (SDHC/SDXC) socket |
| ストレージプレインストール | MPC-2101-E4-CT-T-W7E: 32 GB CFast card MPC-2101-E4-LB-CT-T-W7E: 32 GB CFast card MPC-2101-E4-CT-T-LX: 16 GB CFast card MPC-2101-E4-CT-T-LX: 16 GB CFast card MPC-2101-E4-LB-CT-T-W7E/MPC-2101-E4-CT-T-W7E: 32 GB CFast Card MPC-2101-E4-LB-CT-T-LX/MPC-2101-E4-CT-T-LX: 16 GB CFast Card |
| 拡張スロット | Mini PCIe |
| サポートOS | Windows 埋め込み Standard 7 (WS7P) 64-bit Windows 7 Pro for 埋め込み Systems Windows 10 埋め込み IOT Ent 2016 LTSB Entry 64-bit Windows 10 Pro 64-bit Moxa Industrial Linux (Debian 9) |
| コンピュータインターフェース | |
| デジタル出力 | DOs x 2 (M12 A-code) |
| デジタル入力 | DIs x 4 (M12 A-code) |
| シリアルポート | RS-232C/422/485 ポート x 1 (M12 A-code 12P) |
| USB 2.0 | USB 2.0 hosts x 1 (M12 A-code 5P) |
| イーサネットポート | オートセンシング10/100 Mbps ポート (M12 D-coded 4P) x 2 |
| LED インジケータ | |
| システム | 電源 x 1 |
| ディスプレイ | |
| パネルサイズ | 10 インチ可視画像 |
| ピクセルピッチ (RGB) | 0.240 (H) x 0.240 (V) mm |
| コントラストレシオ | 1000:1 |
| アクティブディスプレイエリア | 210.4 (H) x 157.8 (V) mm |
| アスペクトレシオ | 4:3 |
| 視野角 | 176°/176° |
| 最大カラー数 | 16.2M (8-bit/ カラー) |
| レスポンスタイム | 5 ms (gray to gray) |
| ピクセル | 1024 x 768 |
| 光度 ( ブライトネス) | 500/1000 cd/m2 |
| タッチ機能 | |
| タッチサポートポイント | 4 ポイント |
| タッチタイプ | 静電容量タッチ(PCAP) |
| グローブサポート | Yes |
| シリアルインターフェース | |
| ボーレート | 50 bps to 115.2 kbps |
| データビット | 5, 6, 7, 8 |
| フロー制御 | RTS/CTS, XON/XOFF |
| パリティ | None, Even, Odd, Space, Mark |
| ストップビット | 1, 1.5, 2 |
| シリアル信号 | |
| RS-232C | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-2w | Data+, Data-, GND |
| RS-485-4w | Tx+, Tx-, Rx+, Rx-, GND |
| 電源 | |
| 入力電圧 | 24 ～ 110 VDC |
| メカニカル | |
| ハウジング | 256.9 x 214.4 x 58.9 mm |
| IP 保護等級 | メタル |
| サイズ | IP66 |
| 重量 | 2,080 g |
| 環境 | |
| 動作温度 | -40 ～ 70℃ |
| 温度（パッケージ含む） | -40 ～ 70℃ |
| 相対湿度 | 5 ～ 95% ( 結露なきこと) |
| 規格および認証 | |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD: 接触: 6 kV; 気中: 8 kV IEC 61000-4-3 RS: 80 MHz ～ 1 GHz: 20 V/m IEC 61000-4-4 EFT: 電源: 2 kV; 信号: 2 kV IEC 61000-4-5 サージ: 電源: 2 kV; 信号: 1 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF |
| メカニカル保護定格 | IEC 60529, IP code |
| 衝撃 | IEC 62368-1, IEC 60950-1, UL 62368-1 |
| 振動 | EN 50155 standard |
| EMC | EN55032/35 |
| 安全 | EN 50155 standard |
| 宣言 | |
| グリーン製品 | RoHS, CRoHS, WEEE |
| 保証 | |
| 保証期間 | LCD: 1 年間 システム: 3 年間 |
| 詳細 | MOXA社 製品保証方針 |
概観
サイズ (単位=mm（inch）)
| モデル | MPC-2101-E4-LB-CT-T-W7E | MPC-2101-E4-CT-T-W7E | MPC-2101-E4-LB-CT-T-LX | MPC-2101-E4-CT-T-LX | MPC-2101-E4-LB-CT-T | MPC-2101-E4-CT-T |
|---|---|---|---|---|---|---|
| パネル | 10" (4:3) | |||||
| CPU | E3845クアッドコア | |||||
| RAM | 4 GB | |||||
| OSプレインストール済み | W7E(64-bit) | Debian 9 | － | |||
| LAN | 2(M12) | |||||
| シリアル | 1(M12) | |||||
| USB 2.0ポート | 1(M12) | |||||
| DI/DO | 4/2(M12) | |||||
| 電源入力 | 24 ～ 110VDC | |||||
| IP評価 | IP66 | |||||
| 動作温度 | -40 ～ 70°C | |||||
MPC-2101シリーズ 製品一覧
| MPC-2101-E4-CT-T | EN 50155:2017準拠10インチ産業用ファンレスパネルコンピューター |
| MPC-2101-E4-CT-T-LX | EN 50155:2017準拠10インチ産業用ファンレスパネルコンピューター |
| MPC-2101-E4-CT-T-W7E | EN 50155:2017準拠10インチ産業用ファンレスパネルコンピューター |
| MPC-2101-E4-LB-CT-T | EN 50155:2017準拠10インチ産業用ファンレスパネルコンピューター |
| MPC-2101-E4-LB-CT-T-LX | EN 50155:2017準拠10インチ産業用ファンレスパネルコンピューター |
| MPC-2101-E4-LB-CT-T-W7E | EN 50155:2017準拠10インチ産業用ファンレスパネルコンピューター |
