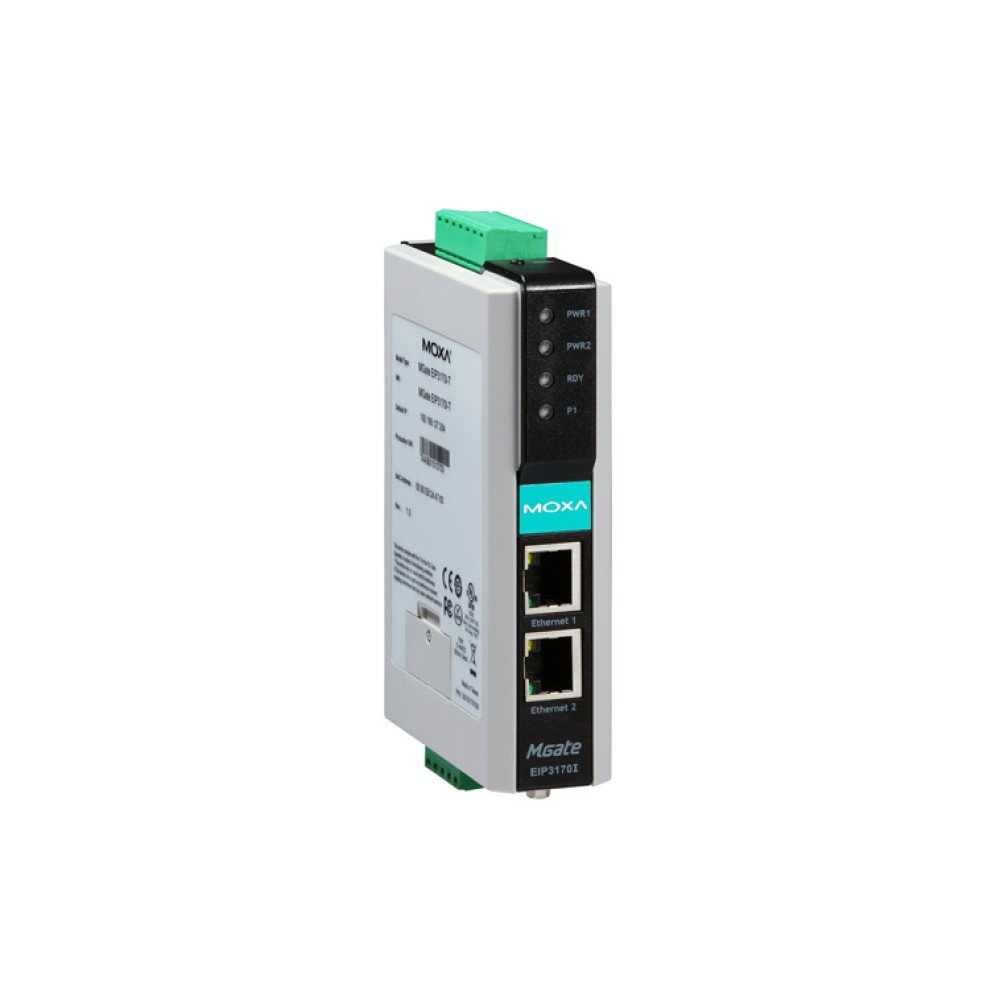

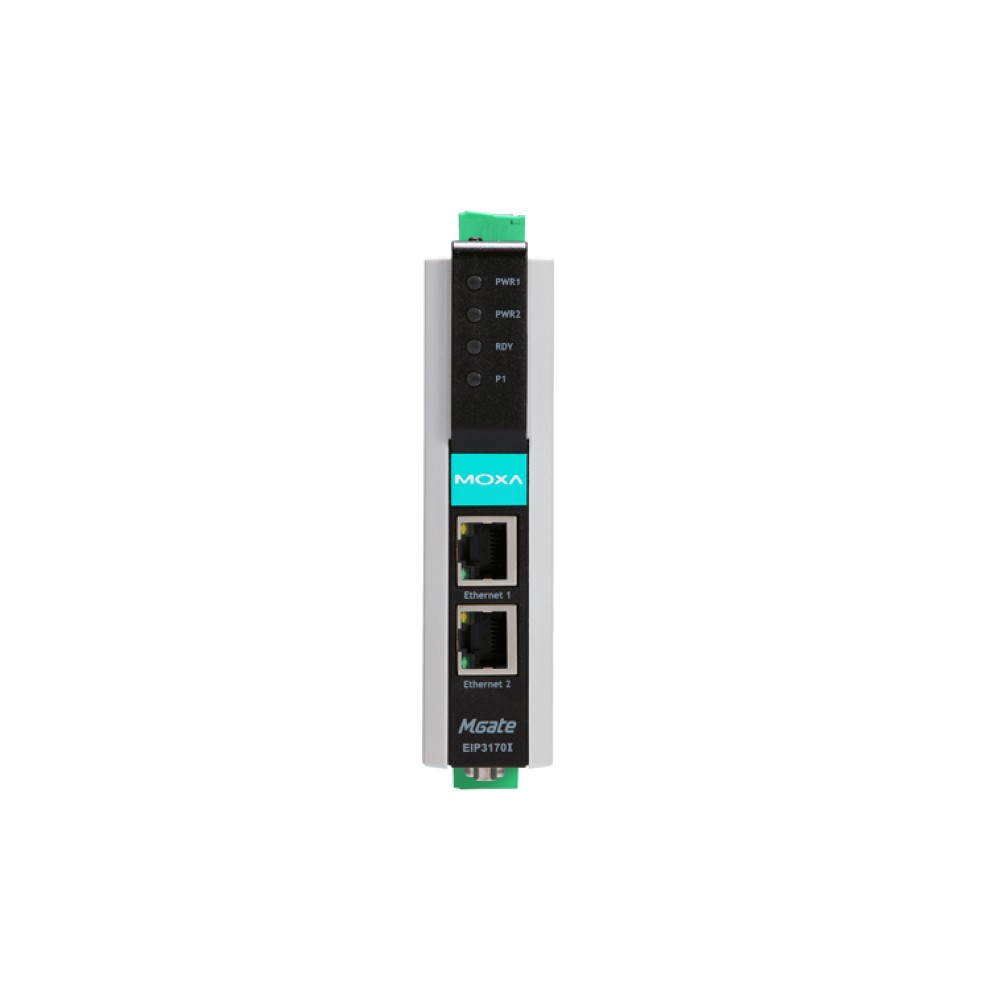

MGate EIP3170

1ポート EtherNet/IP-DF1 ゲートウェイ,0~60℃動作温度

主な製品特長

  • Rockwell AutomationネットワークサポートされたPCCCオブジェクト
  • ProCOMが複数のDF1およびEtherNet/IPデバイス通信のためのバーチャルシリアルポートを提供
  • クライアントあたり最大16の要求に同時に対応による8 EtherNet/IPクライアントを同時サポート
  • シリアルリダイレクタ機能サポート
  • EtherNet/IPおよびDF1プロトコルアナライザ内蔵
  • 冗長デュアルDC電源入力
  • 配線が便利なイーサネットカスケーディングビルトイン

FCC

CE

UL

WEEE

RoHS指令準拠

CRoHS

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • シリーズ
  • FAQ

MGATE™ EIP3000シリーズ製品は、Allen Bradley PLCをEtherNet/IPネットワークに接続する必要があるユーザのために、1または2ポートDF1 to EtherNet/IPプロトコル変換を提供します。また、PLCとSCADAソフトウェアを同じシステムに結合するための費用対効果に優れた方法を提供します。

DF1および EtherNet/IP間のプロトコル変換

MGate™ EIP3000 シリーズ製品は、リモートメンテナンス機能を使いAllen Bradley PLCを提供するためにDF1デバイスとEtherNet/IPデバイスを接続するために使用することができます。CIP上にPCCCオブジェクトをサポートすることによりMGate™ EIP3000 は、Rockwell のイーサネットデバイスとシームレスに通信することができます。EIP3000プロトコルゲートウェイは、ユーザがネットワークのサイズに応じて適切なゲートウェイを選択できる1または2シリアルポートのどちらかを備えています。

複数のEtherNet/IP接続をサポート

MGate™ EIP3000 シリーズは、最大8 EtherNet/ IPクライアントおよび同時に8 EtherNet/IPサーバをサポートします。各クライアントは、1度に16リクエストを送信することができます。

容易なセットアップおよびトラフィック監視のためのWindowsユーティリティ

Moxaは、すべての MGate™製品で使用するための複数の言語をサポートするユーザフレンドリなWindowsユーティリティを提供します。また、ユーティリティは、EtherNet/IP およびDF1プロトコルのトラフィック監視機能をサポートします。

シリアルリダイレクタ機能の提供

MGate™ EIP3000シリーズ製品は、DF1ネットワーク統合のためのオプションを追加できるシリアルリダイレクタ機能を備えています。シリアルリダイレクタ機能は、シリアルマスタ(コマンドイニシエータ)のコマンドを他のポート上でシリアルスレーブ(コマンドエキゼキュータ)にリダイレクトすることができます。さらに、シリアルマスタは、EtherNet/IPクライアントまたは他のシリアルマスタによりDF1アーキテクチャまたはソフトウェアを変更せずに同時に実行できます。シリアルリダイレクタ機能を使用してEIP3000ゲートウェイは、最初にシングルシリアルマスタのために設計したDF1ネットワークの冗長バックアップコントロールまたはEtherNet監視を確立することができます。

ProCOM-複数のDF1およびEtherNet/IPデバイス通信のためのバーチャルシリアルポート

各MGate™ EIP3000ゲートウェイは、バーチャルシリアルポートをサポートします。リモートPCは、Moxaが提供するEIP3000のバーチャルシリアルポートへ接続するためのReal COMまたはTTYドライバを使用します。RSLinxおよびSCADAシステムは、EIP3000ゲートウェイと通信するためにバーチャルCOMポートを使用することができます。バーチャルシリアルポート機能は、RSLinuxまたは幾つかのSCADAシステムに複数のDF1およびEtherNet/IPデバイスにプロトコルゲートウェイを通じて接続する機能を提供します。

プルハイ/ロー抵抗および終端抵抗の選択

シリアル信号の反射を防止するために終端抵抗を使用する時に電気信号が破損されないように正しくプルハイ/ロー抵抗を設定することが重要です。終端抵抗をセットしなくても、すべての環境に適合できますが必要なときにEIP3000は、終端およびプルハイ/ロー抵抗値をセットするためにパネルの底にDIPスイッチを備えています。

ビルトインアイソレーション

高電流のデバイスを組み込んだ複雑なデバイスネットワークは、電気放電、磁気ノイズ、またはコモンモード過渡電圧から電気信号の歪みの影響を受ける可能性があります。 MGate™シリーズ製品は、ビルトイン光アイソレーションを使用することにより、この問題を解決します。

イーサネットインターフェース
プロトコルCIP (PCCC) on EtherNet/IP
ポート数2 (IP×1、イーサネットカスケードサポート)
スピード10/100 Mbps、オートMDI/MDIX
コネクタ8ピン RJ45
電磁アイソレーション保護1.5 KV 内蔵
シリアルインターフェース
プロトコルDF1 Full-duplex
ポート数 EIP3170/3170I:1
EIP3270/3270I:2
シリアル規格RS-232C/422、ソフトウェア選択可能
コネクタ EIP3170/3170I:DB9(M)RS-232C用, ターミナルブロック RS-422用
EIP3270/3270I:DB9(M)× 2
ESD保護15 KV (全信号)
シリアル通信パラメータ
データビット8
ストップビット1、2
パリティ無し、偶数、奇数
フロー制御RTS/CTS、DTR/DSR (RS-232Cのみ)
ボーレート1200 bps ~ 921.6 Kbps
シリアル信号
RS-232CTxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
RS-422Tx+, Tx-, Rx+, Rx-, GND
ソフトウェア
設定オプションシリアルコンソール, Telnetコンソール, Windowsユーティリティ
ユーティリティMGate Manager for Windows 2000, Windows XP, Server 2003, Vista, Server 2008 (x86/x64), Windows Server 2008 R2, Windows 7/8/8.1 (x86/x64), Windows Server 2012 (x64), Windows 2012 R2
サポートSmart Routing, Serial Redirection, ProCOM, MXview, SNMP v1 (read only)
物理的特性
筐体プラスティック, IP30
重さ MGate EIP3170:360 g
MGate EIP3270:380 g
サイズ 耳なし:29 × 89.2 × 118.5 mm
耳付:29 × 89.2 × 124.5 mm
環境
動作温度 標準モデル:0 ~ 60℃
ワイド温度モデル:-40 ~ 75℃
保管温度-40 ~ 85℃
相対湿度5 ~ 95% (結露なきこと)
振動IEC 60068-2-6, IEC 60068-2-64
衝撃IEC 60068-2-27
落下IEC 60068-2-32
電源
電源入力12 ~ 48 VDC
消費電力 MGate EIP3170:435 mA @ 12 VDC
MGate EIP3170I:555 mA @ 12 VDC
MGate EIP3270:435 mA @ 12 VDC
MGate EIP3270I:510 mA @ 12 VDC
電源コネクタターミナルブロック
規格と認証
安全UL 508、EN 60950-1
ハザードロケーションClass 1 Division 2, ATEX, IECEx
EMCEN 55032/24
EMICISPR 32, FCC Part 15B Class A
EMS IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 4 kV
IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m
IEC 61000-4-8 PFMF
IEC 61000-4-11
平均故障間隔 (MTBF)
時間 MGate EIP3170:210,794 時間
MGate EIP3270:125,234 時間
規格Telcordia SR332
保証
保証期間5年間
詳細Moxa社 製品保証方針

サイズ (単位=mm)

サイズ
MGate EIP31701ポート EtherNet/IP-DF1 ゲートウェイ
動作温度:0~60℃

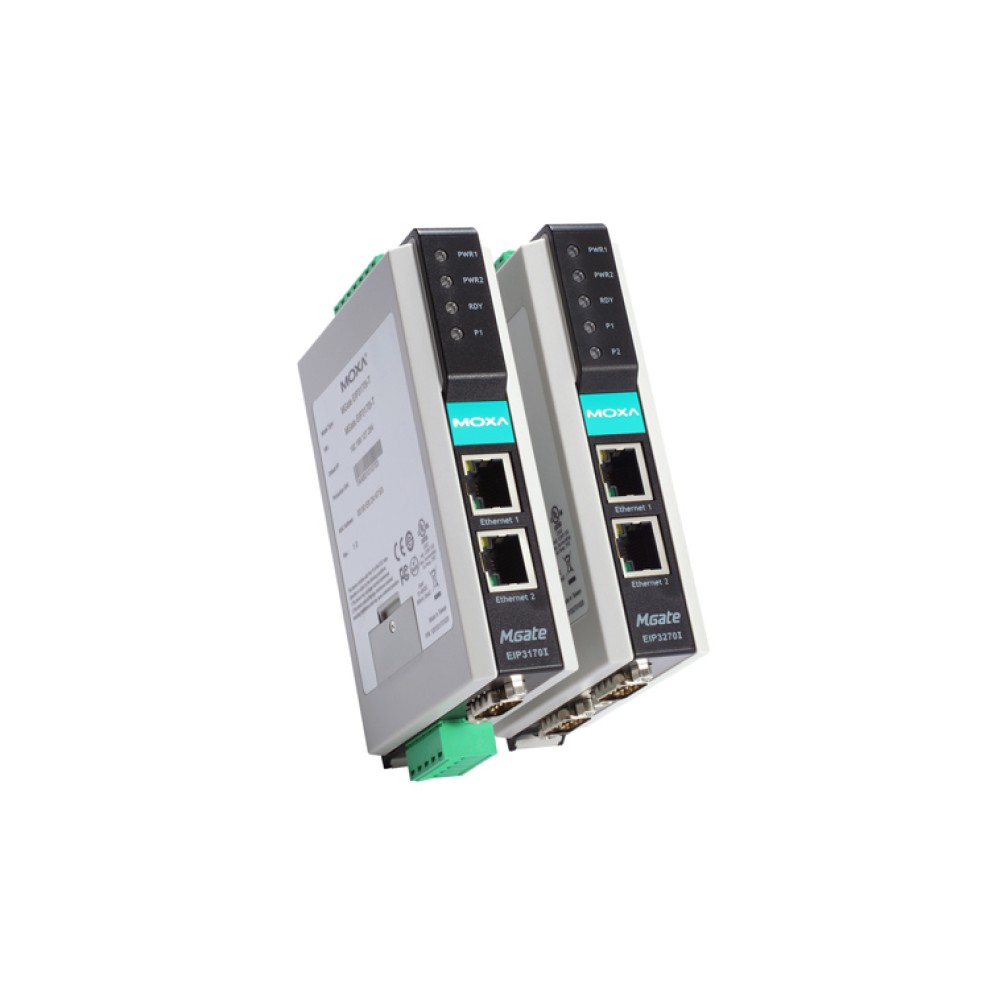

MGate EIP3170/EIP3270シリーズ 製品一覧

MGate EIP3170 1ポート EtherNet/IP-DF1 ゲートウェイ,0~60℃動作温度
MGate EIP3170I 1ポート EtherNet/IP-DF1 ゲートウェイ,アイソレーション付,0~60℃動作温度
MGate EIP3170I-T 1ポート EtherNet/IP-DF1 ゲートウェイ,アイソレーション付,-40~75℃動作温度
MGate EIP3170-T 1ポート EtherNet/IP-DF1 ゲートウェイ,-40~75℃動作温度
MGate EIP3270 2ポート EtherNet/IP-DF1 ゲートウェイ,0~60℃動作温度
MGate EIP3270I 2ポート EtherNet/IP-DF1 ゲートウェイ,アイソレーション付,0~60℃動作温度
MGate EIP3270-T 2ポート EtherNet/IP-DF1 ゲートウェイ,-40~75℃動作温度
