UC-8220-T-LX-AP-S
Arm Cortex-A7 デュアルコア 1GHz IIoTゲートウェイ,LTE Cat-4内蔵,Wi-Fiモジュール用Mini PCIe拡張スロット×1,CANポート×1,DI×4,DO×4
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- Armv7 Cortex-A7 デュアルコア 1GHz
- Moxa Industrial Linux 3SecureによるISASecure IEC 62443-4-2 セキュリティレベル2認証取得
- Moxa Industrial Linux (10年間の優れた長期サポートの提供)
- Verizon/AT&T認証 および 産業用グレードCE/FCC/UL認証取得のLTE対応コンピュータ
- デュアルSIMスロット
- 2つのオートセンシング10/100/1000 Mbpsイーサネットポート
- LTE Cat.4モジュール搭載 (US/EU/APAC周波数帯域対応)
- CANポート×1 (CAN 2.0A/Bサポート)
- ストレージ拡張用 microSDソケット
- -40～85℃ワイド温度範囲、-40～70℃動作温度 (LTE対応時)
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
UC-8200コンピューティングプラットフォームは、組込みデータ収集アプリケーション向けに設計されています。このコンピュータは、RS-232C/422/485シリアルポート×2、10/100/1000 Mbpsイーサネットポート×2、CANポート×1、Wi-Fi/セルラーモジュール対応のデュアルMini PCIeソケットを搭載しています。これらの汎用的な機能により、ユーザはUC-8200をさまざまな複雑な通信ソリューションに効率的に適合させることができます。また、UC-8200コンピュータは、ISASecure SDLA (IEC 62443-4-1) /CSA (IEC 62443-4-2) セキュリティレベル2の認証を取得し、ユーザがセキュアなエッジコンピューティングシステムを容易に再開発・構築するために必要なセキュリティ機能とツールをすべて備えています。
UC-8200は、エネルギー監視システムでの使用に最適化されたCortex-A7 デュアルコアプロセッサを中心に構築されていますが、さまざまな産業用ソリューションに広く適用することができます。柔軟なインターフェースオプションを備えた、この小さな組み込みコンピュータは、フィールドサイトでの信頼性の高いデータ収集と処理を提供するセキュアなゲートウェイであると共に、他の多くの大規模な展開のための有用な通信プラットフォームでもあります。
LTE対応モデルは、-40～70℃のワイド動作温度をサポートしています。すべてのユニットはテストチャンバーで徹底的にテストされ、ワイド温度のアプリケーションに適してLTE対応のコンピューティングプラットフォームあることが保証されています。
| コンピュータ | |
| CPU | Armv7 Cortex-A7 デュアルコア 1GHz |
|---|---|
| DRAM | 2 GB DDR3L |
| ストレージプリインストール | 8 GB eMMC |
| プリインストールOS | Moxa Industrial Linux (Debian 9, Kernel 4.4) Moxa Industrial Linux 1 (Debian 9, kernel 4.4), 2027 EOL Moxa Industrial Linux 3※ (Debian 11, kernel 5.10), 2031 EOL See www.moxa.com/MIL MIL3 OSは、CTOモデルのMoxa Computer Configuration System (CCS) を介して選択できます。モデル名については、「オーダー情報」を参照してください。 |
| 拡張スロット | MicroSD (SD 3.0) ソケット×1 |
| コンピュータインターフェース | |
| TPM | TPM v2.0 |
| イーサネットポート | オートセンシング 10/100/1000 Mbpsポート (RJ45コネクタ) ×2 |
| シリアルポート | RS-232C/422/485ポート×2, ソフトウェアセレクタブル (DB9オス) |
| CANポート | CAN 2.0 A/B×1 (DB9オス) |
| デジタル入力 | DI×4 |
| デジタル出力 | DO×4 |
| USB 2.0 | USB 2.0ホスト×1, Type-Aコネクタ |
| Wi-Fiアンテナコネクタ | UC-8220モデル：RP-SMA×2 |
| セルラーアンテナコネクタ | UC-8220モデル：SMA×2 |
| GPSアンテナコネクタ | UC-8220モデル：SMA×1 |
| 拡張スロット | UC-8220-T-LX：mPCIeスロット×2 UC-8220-T-LX US/EU/APモデル：mPCIeスロット×1 |
| SIMフォーマット | UC-8220モデル：Nano |
| SIM数 | UC-8220モデル：2 |
| ボタン | プログラマブルボタン |
| イーサネットインターフェース | |
| 電磁絶縁保護 | 1.5 kV (内蔵) |
| セキュリティ機能 | |
| ハードウェアベースセキュリティ | TPM 2.0 信頼性の高いハードウェアルートによるセキュアブート |
| 侵入検知 | ホストベース侵入検知 |
| セキュリティツール | セキュリティ診断ツール セキュリティイベント監査 セキュア更新 |
| ディスク保護 | LUKSディスク暗号化 |
| リカバリ | 最後に確認されたセキュアな状態へのワンステップリカバリ 自動フェイルバックのデュアルシステム設計 |
| 信頼性 | ネットワークキープアライブ ネットワークフェールオーバーとフェールバック |
| シリアルインターフェース | |
| コンソールポート | 4ピンヘッダ - DB9コンソールポート×1 |
| ボーレート | 300 bps ～ 921.6 kbps |
| データビット | 5, 6, 7, 8 |
| パリティ | なし，偶数，奇数，スペース，マーク |
| ストップビット | 1, 1.5, 2 |
| シリアル信号 | |
| RS-232C | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-2線 | Data+, Data-, GND |
| RS-485-4線 | Tx+, Tx-, Rx+, Rx-, GND |
| CANインターフェース | |
| ポート数 | 1 |
| コネクタ | DB9オス |
| ボーレート | 10 ～ 1000 kbps |
| 産業用プロトコル | CAN 2.0A CAN 2.0B |
| 絶縁 | 2 kV (内蔵) |
| 信号 | CAN_H, CAN_L, CAN_GND, CAN_SHLD, CAN_V+, GND |
| デジタル入力 | |
| コネクタ | ネジ止め式ユーロブロックターミナル |
| ドライコンタクト | Off：open On：short to GND |
| 絶縁 | 3K VDC |
| センサータイプ | ウェットコンタクト (NPN) ドライコンタクト |
| ウェットコンタクト (DI - COM) | On：10 ～ 30 VDC Off：0 ～ 3 VDC |
| デジタル出力 | |
| コネクタ | ネジ止め式ユーロブロックターミナル |
| 定格電流 | 200 mA /チャネル |
| I/Oタイプ | Sink |
| 電圧 | 24 VDC ノミナル, オープンコレクタ ～ 30 VDC |
| セルラーインターフェース | |
| セルラー規格 | LTE Cat. 4 |
| 周波数帯オプション | USモデル： LTE Band 2 (1900 MHz) /LTE Band 4 (1700 MHz) /LTE Band 5 (850 MHz) /LTE Band 13 (700 MHz) /LTE Band 17 (700 MHz) UMTS/HSPA 850 MHz /1900 MHz キャリア認証：Verizon, AT&T EUモデル： LTE Band 1 (2100 MHz) /LTE Band 3 (1800 MHz) /LTE Band 5 (850 MHz) /LTE Band 7 (2600 MHz) /LTE Band 8 (900 MHz) /LTE Band 20 (800 MHz) UMTS/HSPA 850 MHz /900 MHz /1900 MHz /2100 MHz APモデル： LTE Band 1 (2100 MHz) /LTE Band 3 (1800 MHz) /LTE Band 5 (850 MHz) /LTE Band 7 (2600 MHz) /LTE Band 8 (900 MHz) /LTE Band 28 (700 MHz) UMTS/HSPA 850 MHz /900 MHz /1900 MHz /2100 MHz |
| GPSインターフェース | |
| レシーバタイプ | GPS/GLONASS/Galileo 最先端のGNSSソリューション |
| 精度 | 位置：2.0 m @CEP50 |
| アクイジション | ホットスタート：1.1秒 コールドスタート：29.94秒 |
| 感度 | コールドスタート：-145 dBm トラッキング：-160 dBm |
| タイムパルス | 0.25 Hz ～ 10 MHz |
| LEDインジケータ | |
| システム | 電源×2 プログラマブル×1 SIMカードインジケータ×1 |
| ワイヤレス信号強度 | セルラー/Wi-Fi×6 |
| 電源パラメータ | |
| 電源入力数 | 冗長デュアル入力 |
| 入力電圧 | 12 ～ 48 VDC |
| 電力消費 | 10 W |
| 入力電流 | 0.8 A @ 12 VDC |
| 信頼性 | |
| アラートツール | 外部 RTC (リアルタイムクロック) |
| 自動リブートトリガ | 外部 WDT (ウォッチドッグタイマー) |
| メカニカル | |
| サイズ | UC-8220モデル：141.5 × 120 × 39 mm UC-8210モデル：141.5 × 120 × 27 mm 141.5 × 120 × 27 mm |
| ハウジング | SECC メタル |
| 取り付け方法 | DINレールマウント ウォールマウント (オプションキット使用) |
| IP保護等級 | IP30 |
| 重量 | UC-8210モデル：560 g UC-8220モデル：750 g |
| 環境 | |
| 動作温度 | -40 ～ 70℃ |
| 保管温度 (パッケージを含む) | -40 ～ 85℃ |
| 相対湿度 | 5 ～ 95% (結露なきこと) |
| 衝撃 | IEC 60068-2-27 |
| 振動 | 2 Grms @ IEC 60068-2-64, ランダム波, 5-500 Hz, 1軸あたり1時間 (USBデバイス未接続時) |
| 規格 および 認証 | |
| 安全 | UL 62368-1 EN 62368-1 |
| EMC | EN 55032/35 EN 61000-6-2/-6-4 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF IEC 61000-4-5 Surge: Power: 0.5 kV; Signal: 1 kV |
| 産業用サイバーセキュリティ | IEC 62443-4-1 IEC 62443-4-2 |
| ハザードロケーション | Class I Division 2 ATEX |
| キャリア認証 | Verizon AT&T |
| グリーン製品 | RoHS, CRoHS, WEEE |
| MTBF | |
| 時間 | UC-8210-T-LX-S：708,581 時間 UC-8220-T-LX：650,836 時間 UC-8220-T-LX-US-S/EU-S/AP-S：528,574 時間 |
| 規格 | Telcordia (Bellcore) Standard TR/SR |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | MOXA社 製品保証方針 |

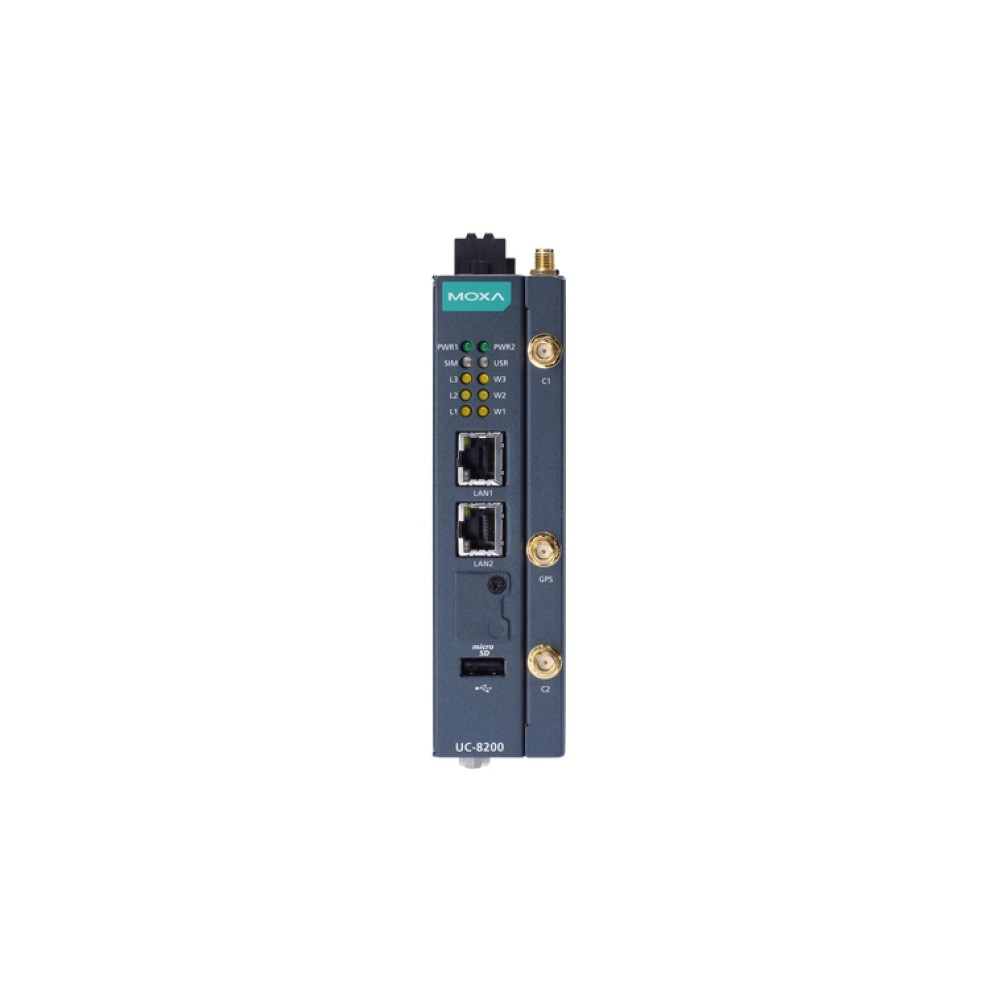

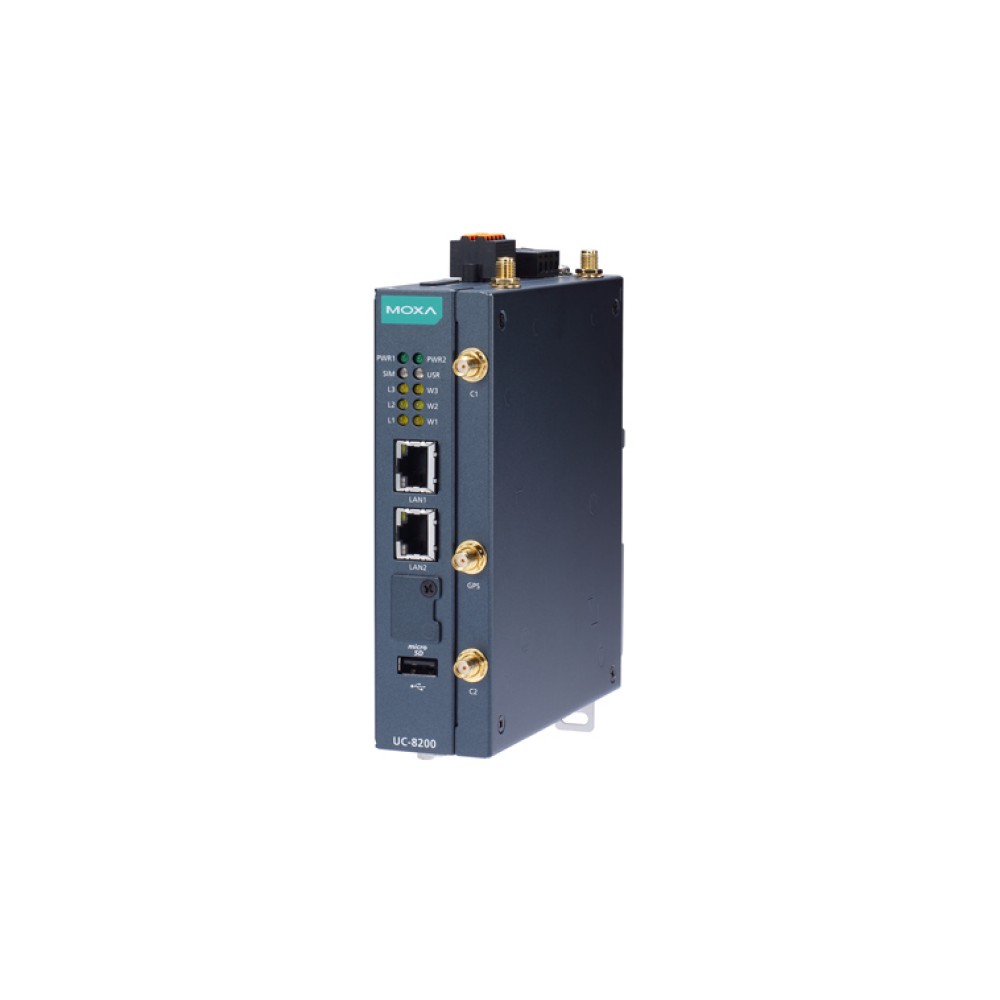

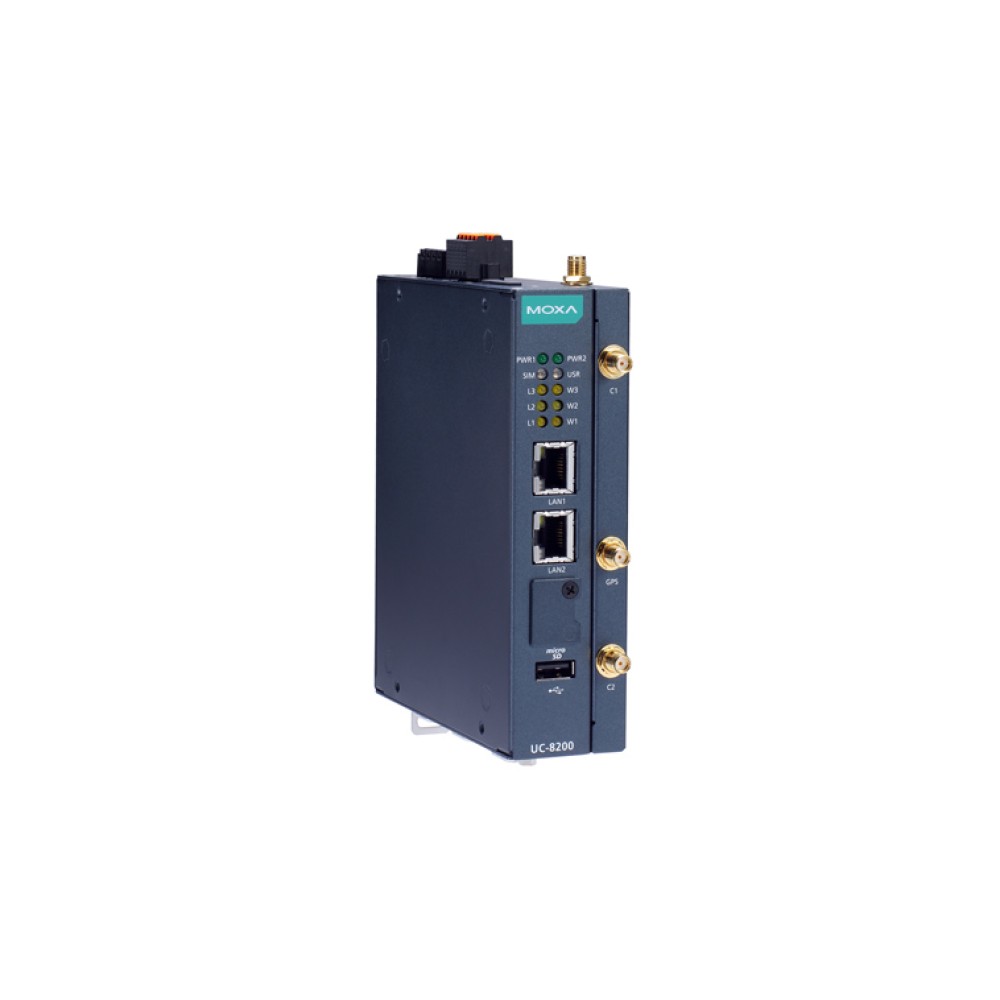

外観
UC-8210
UC-8220
サイズ (単位 = mm)
UC-8210
UC-8220
| UC-8220-T-LX-AP-S | Arm Cortex-A7 デュアルコア 1GHz IIoTゲートウェイ TPM内蔵 APAC地域用LTEモジュール搭載 Wi-Fiモジュール用mPCIeスロット：搭載予定 動作温度：-40～70℃ OS：MIL1 (Debian 9) 2027年 EOL |
|---|
アクセサリ (別売り)
| 電源アダプタ | |
| PWR-12150-EU-SA-T | ロック付きバレルプラグ 12VDC 1.5A 100～240VAC EUプラグ 動作温度：-40～75℃ |
|---|---|
| PWR-12150-UK-SA-T | ロック付きバレルプラグ 12VDC 1.5A 100～240VAC UKプラグ 動作温度：-40～75℃ |
| PWR-12150-USJP-SA-T | ロック付きバレルプラグ 12VDC 1.5A 100～240VAC US/JPプラグ 動作温度：-40～75℃ |
| PWR-12150-AU-SA-T | ロック付きバレルプラグ 12VDC 1.5A 100～240VAC AUプラグ 動作温度：-40～75℃ |
| PWR-12150-CN-SA-T | ロック付きバレルプラグ 12VDC 1.5A 100～240VAC CNプラグ 動作温度：-40～75℃ |
| 電源ケーブル | |
| CBL-PJTB-10 | ノンロックバレルプラグ - ベアワイヤーケーブル |
| ケーブル | |
| CBL-F9DPF1x4-BK-100 | 4ピンコネクタ付きコンソールケーブル 1m |
| Wi-Fiワイヤレスモジュール | |
| UC-8200-WLAN22-AC | Wi-Fiモジュール搭載 UC-8200 V2.0以降用ワイヤレスパッケージ ネジ×2 スペーサー×2 ヒートシンク×1 パッド×1 |
| アンテナ | |
| ANT-LTEUS-ASM-01 | GSM/GPRS/EDGE/UMTS/HSPA/LTE 1dBi 無指向性ラバーダックアンテナ |
| ANT-LTE-ASM-04 BK | 704～960/1710～2620 MHz LTE用無指向性スティックアンテナ 4.5dBi |
| ANT-LTE-OSM-03-3m BK | 2G/3G/4Gアプリケーション用に設計された 700～2700 MHz マルチバンドアンテナ ケーブル3m |
| ANT-LTE-ASM-05 BK | 704-960/1710-2620 MHz LTEスティックアンテナ 5dBi |
| ANT-LTE-OSM-06-3m BK MIMO | 700-2700/2400-2500/5150-5850 MHz周波数用 ネジ止め式マウントオプション付き マルチバンドアンテナ |
| ANT-WDB-ARM-0202 | 2dBi @ 2.4 GHz または 2dBi @ 5 GHz RP-SMA (オス) デュアルバンド 無指向性アンテナ |
| DINレールマウントキット | |
| UC-8210 DIN-rail Mounting Kit | UC-8210用DINレールマウントキット M3ネジ×4 |
| UC-8220 DIN-rail Mounting Kit | UC-8220用DINレールマウントキット M3ネジ×4 |
| ウォールマウントキット | |
| UC-8200 Wall-mounting Kit | UC-8200用ウォールマウントキット M3ネジ×4 |
UC-8200シリーズ 製品一覧
| UC-8220-T-LX | Arm Cortex-A7 デュアルコア 1GHz IIoTゲートウェイ,LTE Cat-4内蔵,Wi-Fiモジュール用Mini PCIe拡張スロット×1,CANポート×1,DI×4,DO×4 |
| UC-8220-T-LX-AP-S | Arm Cortex-A7 デュアルコア 1GHz IIoTゲートウェイ,LTE Cat-4内蔵,Wi-Fiモジュール用Mini PCIe拡張スロット×1,CANポート×1,DI×4,DO×4 |
| UC-8220-T-LX-EU-S | Arm Cortex-A7 デュアルコア 1GHz IIoTゲートウェイ,LTE Cat-4内蔵,Wi-Fiモジュール用Mini PCIe拡張スロット×1,CANポート×1,DI×4,DO×4 |
| UC-8220-T-LX-US-S | Arm Cortex-A7 デュアルコア 1GHz IIoTゲートウェイ,LTE Cat-4内蔵,Wi-Fiモジュール用Mini PCIe拡張スロット×1,CANポート×1,DI×4,DO×4 |
| UC-8210-T-LX-S | Arm Cortex-A7 デュアルコア 1GHz IIoTゲートウェイ,LTE Cat-4内蔵,Wi-Fiモジュール用Mini PCIe拡張スロット×1,CANポート×1,DI×4,DO×4 |
