TN-4516A-4GTX-WV-CT-T
EN 50155 16ポート マネージドイーサネットスイッチ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- ユニバーサル24～110 VDC電源供給の絶縁型電源入力
- EN 50155(*)の重要部分に準拠
- -40～75℃動作温度範囲
- Turbo Ring および Turbo Chain (回復時間 ＜ 20ms＠250スイッチ)、RSTP/STP および MSTPネットワーク冗長性
(*)EN 50155の鉄道関連部分のみに対応しているので、「重要部分に準拠」と表現しています。
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ

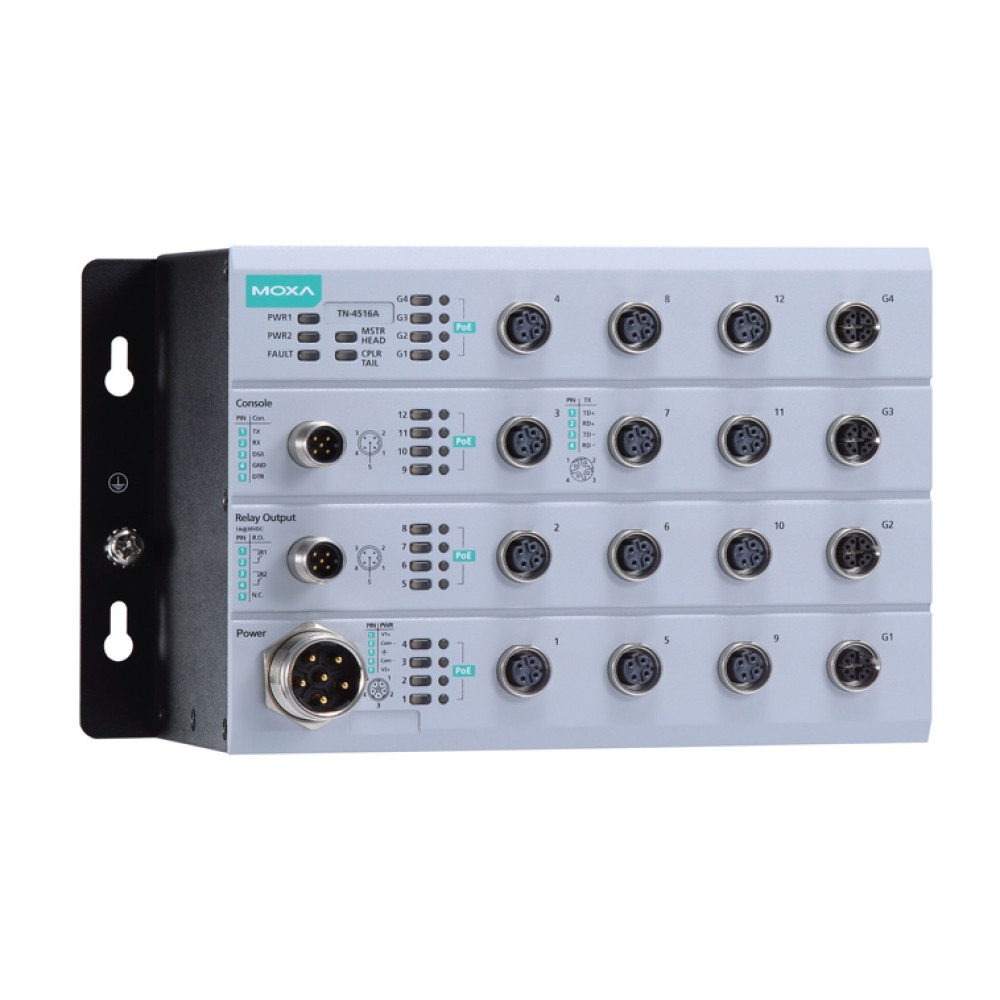

ToughNet TN-4500Aシリーズ M12 マネージドイーサネットスイッチは、車両や沿線設備を含む、鉄道アプリケーション向けに設計されています。TNシリーズスイッチは、タイトで強固な接続を確保し、振動や衝撃といった環境障害に対して信頼性の高い動作を保証するために、M12コネクタと他の円形コネクタを使用しています。TN-4516A-4GTXシリーズイーサネットスイッチは、ファストイーサネットM12ポート×12と、ギガビットイーサネットポート×4を備え、24V～110VDCの幅広い電源入力範囲、-40～75℃のワイドな動作温度範囲をサポートしています。また、動作温度、電源入力電圧、サージ、ESD、振動をカバーするEN 50155の重要部分に対応しているので、さまざまな産業用アプリケーションに最適なスイッチです。
ホワイトペーパー：オートネゴシエーションを使用した車両編成間通信効率の向上
鉄道車両の構成は頻繁に再構成されているので、新しい車両間リンクと車両編成間リンクを「迅速かつ精度が高く」を確立することは、鉄道運行の全体的な運用効率を向上させるための重要な決定要因です。このため、オートネゴシエーションは劇的に時間を削減しますが、リング冗長トポロジまたはワイヤレスブリッジといった、より高度なネットワーク技術を使用するネットワーク上で実現する場合は複雑です。このホワイトペーパーでは、近代の鉄道ソリューションプロバイダが、Layer2(通信レベル) とLayer3(オペレーションレベル) の両方において、どのようにオートネゴシエーションを使用するかについて説明します。
カタログ：鉄道アプリケーションガイド
Moxaは、地下鉄、鉄道幹線、高速鉄道を含む車両アプリケーション、鉄道沿線、信号、踏切を含む世界中の数十にわたる主要な鉄道プロジェクトの成功に必要とする重要な通信、データ管理およびコンピューティングインフラストラクチャを提供しています。この鉄道カタログでは、いくつかの重要な鉄道アプリケーションのシナリオ、先進的なイノベーション技術の活用およびMoxaがいかに今日の鉄道産業の課題に対処できるかをご紹介します。
| 技術 | |
| 規格 | IEEE 802.3af Power-over-Ethernet IEEE 802.3 10BaseT IEEE 802.3u 100BaseT(X) IEEE 802.3x フロー制御 IEEE 802.1D-2004 スパニングツリープロトコル IEEE 802.1w Rapid STP IEEE 802.1s マルチプルスパニングツリープロトコル IEEE 802.1Q VLAN Tagging IEEE 802.1p Class of Service IEEE 802.1X 認証 IEEE 802.3ad LACPによるポートトランク |
|---|---|
| プロトコル | IGMPv1/v2, GMRP, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, DHCP Option 66/67/82, BootP, TFTP, SNTP, SMTP, RARP, RMON, HTTP, HTTPS, Telnet, SSH, Syslog, EtherNet/IP, Modbus/TCP, SNMP Inform, LLDP, IEEE 1588 PTP V2, IPv6, NTP Server/Client, TACACS+ |
| MIB | MIB-II, Ethernet-like MIB, P-BRIDGE MIB, Q-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
| フロー制御 | IEEE802.3xフロー制御、バックプレッシャーフロー制御 |
| スイッチ | |
| プライオリティキュー | 4 |
| 利用可能なVLANの最大数 | 64 |
| VLAN ID範囲 | VID 1～4094 |
| IGMPグループ | 256 |
| インターフェース | |
| ファストイーサネット | フロントケーブリング M12コネクタ、10/100BaseT(X)オートネゴシエーションスピード、F/Hデュプレックスモード、オートMDI/MDI-X接続 |
| ギガビットイーサネット | フロントケーブリング M12X-codedコネクタ、10/100BaseT(X)オートネゴシエーションスピード、F/Hデュプレックスモード、オートMDI/MDI-X接続 |
| コンソールポート | M12 A-coding 5-pin(M)コネクタ |
| システムLED表示 | PWR1, PWR2, FAULT, MSTR/HEAD, CPLR/TAIL |
| ポートLED表示 | 10/100M (ファストイーサネットポート) |
| アラーム接点 | リレイ出力×2、1-M12 A-coding 5-pin(M)コネクタ、電流容量1A＠30VDC |
| 電源 | |
| 入力電圧 | 24～110VDC (16.8～137.5VDC) |
| 入力電流 | 最大 0.7A＠24VDC |
| 過電流保護 | 有 |
| 接続 | M23コネクタ |
| 逆極性保護 | 有 |
| メカニカル | |
| 筐体 | メタル、IP40保護等級 (不使用ポート用保護キャップ別売り) |
| サイズ | 229.8×132×122.3 mm |
| 重さ | 2550 g |
| 設置 | パネルマウントキット |
| 環境 | |
| 動作温度 | -40～75℃ |
| 保管温度 | -40～85℃ |
| 相対湿度 | 5～95％ (結露なきこと) |
| 高度 | 最高2000m |
| 規格および認証 | |
| 安全 | UL 508 (申請中) |
| EMI | FCC Part 15 Subpart B Class A, EN 55022 Class A |
| EMS | EN 61000-4-2 (ESD) Level 3 EN 61000-4-3 (RS) exceeds Level 3 EN 61000-4-4 (EFT) Level 3 EN 61000-4-5 (Surge) Level 3 EN 61000-4-6 (CS) Level 3 EN 61000-4-8 |
| 鉄道交通 | (パネルマウンティング設置) EN 50155 (重要部分に準拠*) ＊詳細についてはお問い合わせください。 |
| 衝撃 | IEC 61373 |
| 落下 | IEC 60068-2-32 |
| 振動 | IEC 61373 |
| Note | Moxaのwebサイトで最新の認証ステータス情報をご覧ください |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | MOXA社 製品保証方針 |
サイズ (単位 = mm)
| TN-4516A-4GTX-WV-T | マネージドイーサネットスイッチ 10/100BaseT(X)ポート×12、 10/100/1000BaseT(X)ポート×4、 M12コネクタ、デュアル冗長電源入力(24－110 VDC)、 動作温度-40～75℃ |
|---|---|
| TN-4516A-4GTX-WV-CT-T | マネージドイーサネットスイッチ 10/100BaseT(X)ポート×12、 10/100/1000BaseT(X)ポート×4、 M12コネクタ、デュアル冗長電源入力(24－110 VDC)、 動作温度-40～75℃、共形コーティングモデル |
| TN-4516A-4GTXBP-WV-T | マネージドイーサネットスイッチ 10/100BaseT(X)ポート×12、 10/100/1000BaseT(X)ポート×4、 M12コネクタ、 バイパスリレイ機能サポート ギガビットポート×4、 デュアル冗長電源入力(24－110 VDC)、 動作温度-40～75℃ |
| TN-4516A-4GTXBP-WV-CT-T | マネージドイーサネットスイッチ 10/100BaseT(X)ポート×12、 10/100/1000BaseT(X)ポート×4、 M12コネクタ、 バイパスリレイ機能サポート ギガビットポート×4、 デュアル冗長電源入力(24－110 VDC)、 動作温度-40～75℃動作温度、 共形コーティングモデル |
オプショナルアクセサリ
| 電源コード | ||
| CBL-M12(FF5P)/ Open-100 IP67 |
1m Aコード M12→5ピン電源ケーブル、5ピン(F)M12 コネクタ、IP67保護等級 | |
|---|---|---|
| CBL-M23(FF6P)/ Open-BK-100 IP67 |
M23電源コード | |
| 接続ケーブル | ||
| CBL-M12D(MM4P)/ RJ45-100 IP67 |
1m Dコード M12→RJ45 Cat-5C UTPイーサネットケーブル、4ピン(M)M12コネクタ、IP67保護等級 | |
| キャップ | ||
| A-CAP-M12F-M | M12(F)コネクタ用メタルキャップ | |
| A-CAP-M12M-M | M12(M)コネクタ用メタルキャップ | |
| コネクタ | ||
| M12D-4P-IP68 | フィールドインストレーションDコード スクリューイーサネットコネクタ、4ピン(M)M12コネクタ、IP68保護等級 | |
| M12A-5P-IP68 | フィールドインストレーションAコード スクリュー電源コネクタ、5ピン(F)M12コネクタ、IP68保護等級 | |

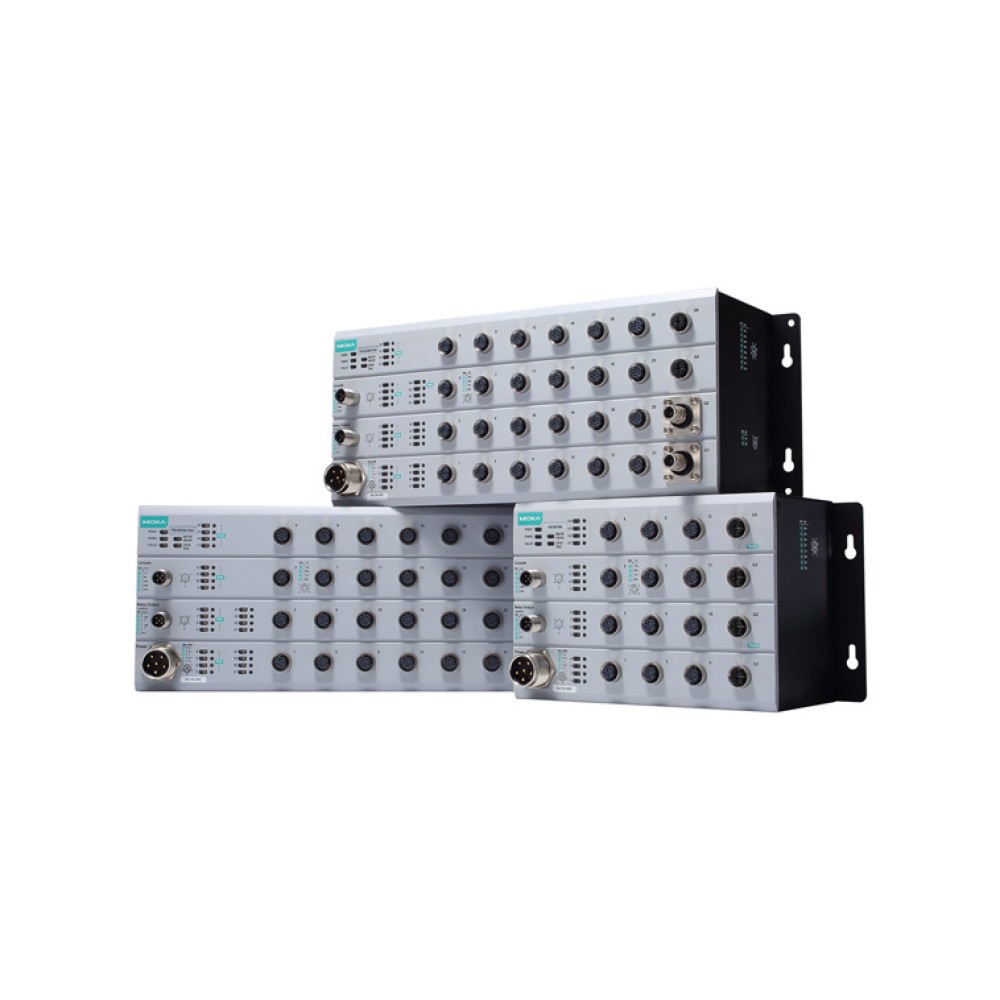

TN-4500Aシリーズ 製品一覧
| TN-4516A-4GTXBP-WV-CT-T | シングルまたは双方向の出力が機能 |
| TN-4516A-4GTXBP-WV-T | EN 50155 16ポート マネージドイーサネットスイッチ |
| TN-4516A-4GTX-WV-CT-T | EN 50155 16ポート マネージドイーサネットスイッチ |
| TN-4516A-4GTX-WV-T | EN 50155 16ポート マネージドイーサネットスイッチ |
| TN-4524A-16PoE-WV-CT-T | EN 50155 16ポート マネージドイーサネットスイッチ |
| TN-4524A-16PoE-WV-T | EN50155 16ポート PoE イーサネットスイッチ |
| TN-4516A-12PoE-4GPoE-WV-T | EN50155 16ポート PoE イーサネットスイッチ |
| TN-4516A-12PoE-4GPoE-WV-CT-T | EN50155 16ポート PoE イーサネットスイッチ |
| TN-4516A-12PoE-2GPoE-2GODC-WV-T | EN50155 16ポート PoE イーサネットスイッチ |
| TN-4516A-12PoE-2GPoE-2GODC-WV-CT-T | EN50155 16ポート PoE イーサネットスイッチ |
| TN-4528A-16PoE-4GPoE-WV-T | EN50155 16ポート PoE イーサネットスイッチ |
| TN-4528A-16PoE-2GPoE-2GODC-WV-T | EN50155 16ポート PoE イーサネットスイッチ |
| TN-4528A-16PoE-4GPoE-WV-CT-T | EN50155 16ポート PoE イーサネットスイッチ |
| TN-4528A-16PoE-2GPoE-2GODC-WV-CT-T | EN50155 16ポート PoE イーサネットスイッチ |
| TN-4520A-16PoE-4GPoE-WV-T | EN50155 16ポート PoE イーサネットスイッチ |
| TN-4516A-12PoE-2GPoE-2GTXBP-WV-CT-T | EN50155 16ポート PoE イーサネットスイッチ |
| TN-4512A-WV-CT-T | EN50155 16ポート PoE イーサネットスイッチ |
| TN-4528A-16PoE-2GPoE-2GTXBP-WV-CT-T | EN50155 16ポート PoE イーサネットスイッチ |
| TN-4512A-WV-T | EN50155 16ポート PoE イーサネットスイッチ |
| TN-4516A-WV-CT-T | EN50155 16ポート PoE イーサネットスイッチ |
| TN-4516A-WV-T | EN50155 16ポート PoE イーサネットスイッチ |
| TN-4516A-12PoE-2GPoE-2GTXBP-WV-T | EN50155 16ポート PoE イーサネットスイッチ |
| TN-4528A-16PoE-2GPoE-2GTXBP-WV-T | EN50155 16ポート PoE イーサネットスイッチ |
| TN-4520A-16PoE-4GPoE-WV-CT-T | EN50155 16ポート PoE イーサネットスイッチ |
