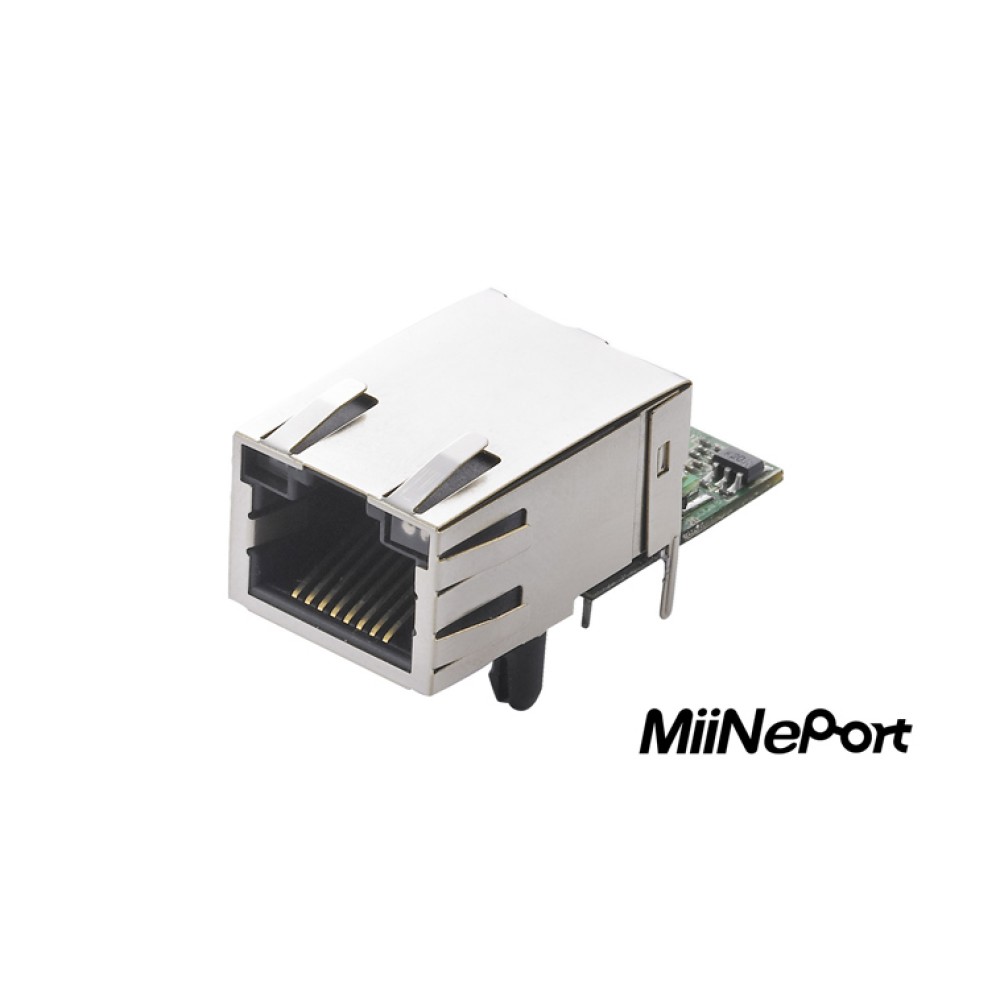

MiiNePort E1-H-T
10/100 Mbps組込みシリアルデバイスサーバー MiiNePort E1
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- RJ-45コネクタと同じサイズ － 33.9×16.25×13.5mm
- 僅かな低消費電力 － 160mA＠3.3VDC入力
- Moxaの第2世代SoCのMiiNeを使用
- NetEZ技術によりインテグレーションが極めて簡単
- 融通性のあるオペレーションモードの選択 : Real COM, RFC2217, TCP, UDP
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
MoxaのMiiNePort E1 組込みデバイスサーバは、シリアルデバイスを、洗練されたネットワークとの接続性を最小の努力で統合することを望む製造メーカのために設計されています。MiiNePort E1は、Moxaの第2世代のSoCのMiiNeを採用した10/100Mbpsイーサネット、最大921.6Kbpsシリアルボーレート、すぐに使用できるオペレーティングモードの融通性のある選択をサポートすると共に、他社の同種製品に比べて僅かな電力消費である特長を備えています。Moxaの革新的なNetEZ技術を用いたMiiNePort E1は、標準的なシリアルインターフェースのいかなるデバイスであっても、直ちにイーサネット対応機器に変換することができます。さらに、MiiNePort E1は、RJ45コネクタと同じサイズであるため既存のシリアルデバイスに簡単に組みこむことができます。
| フォームファクタ | |
| タイプ | ドロップインモジュール |
|---|---|
| サイズ | 33.9×16.25×13.5mm |
| 重さ | 9g |
| システム情報 | |
| CPU | 32-bit ARM Core |
| RAM | 4MB 内蔵 |
| Flash | 2MB 内蔵 |
| イーサネットインターフェース | |
| ポート数 | 1 |
| スピード | 10/100Mbps, オートMDI/MDIX |
| コネクタ | RJ45 (磁気付き) |
| 電磁場アイソレーション保護 | 1.5KV 内蔵 |
| LED | 10BASE-T＆100BASE-TX Link Activity, Fault/In-Use |
| シリアルインターフェース | |
| ポート数 | 1 |
| 伝送フォーマット | 標準 TTL |
| シリアル通信パラメータ | |
| データビット | 5, 6, 7, 8 |
| ストップビット | 1, 1.5, 2 |
| パリティ | 無し, 偶数, 奇数, スペース, マーク |
| フロー制御 | RTS/CTS, DTR/DSR, XON/XOFF |
| ボーレート(非標準ボーレートサポート) | MiiNePort E1：50 bps ～ 230.4 Kbps MiiNePort E1-H：50 bps ～ 921.6 Kbps |
| シリアル信号 | |
| TTL | TxD, RxD, RTS, CTS, RST(リセット回路), GND |
| デジタルI/Oピン | |
| GPIO | 構成可能なI/Oピン×3 (DO×1, DI×1, DI/O×1) |
| ソフトウェア | |
| ネットワークプロトコル | ICMP, ARP, IP, TCP, UDP, DHCP, HTTP, SNMP V1, SMTP, TFTP, Auto IP, Telnet, BOOTP |
| 設定オプション | Webコンソール, シリアルコンソール(シリアルコマンドモード), Telnet コンソール, Windowsユーティリティ |
| Windows RealCOMドライバ | Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7 x86/x64, Embedded CE 5.0/6.0, XP Embedded |
| Fixed TTYドライバ | SCO Unix, SCO OpenServer, UnixWare 7, SVR 4.2, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x |
| Linux Real TTYドライバ | Linux kernel 2.4.x, 2.6.x, 3.x |
| オペレーションモード | TCP Server, TCP Client, TCP Mixed, UDP, RealCOM, RFC 2217, MCSC |
| 環境 | |
| 動作温度 | 標準モデル : 0 ～ 55℃ ワイドモデル : -40 ～ 85℃ |
| 保管温度 (パッケージ付) | -40 ～ 60℃ |
| 動作湿度 | 5 ～ 95％ (結露なきこと) |
| 電源 | |
| 入力電圧 | 3.3 VDC(±5％) |
| 消費電力 | ・MiiNePort E1：最大 160mA ＠ 3.3VDC ・MiiNePort E1-H：最大 195mA ＠ 3.3VDC |
| 認証 | |
| EMC |
|
| 衝撃 | 非動作衝撃 : 500g |
| 振動 | 非動作振動 : 20g |
| 信頼性 | |
| 自動リブートトリガ | WDT内蔵 (ウォッチドッグタイマ) |
| 平均故障間隔 (MTBF) | 5,515,294 時間 |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
NetEZ技術
MoxaのNetEZ技術は、イーサネット能力をシリアルデバイスに統合するために様々な強力のツールをシリアルデバイス製造メーカに提供します。
EXTrigger： ネットワークのトラブルシューティングを容易に解決したいと思いませんか？ MiiNePort EX EXTriggerは、コネクタの奥にあるスイッチをワンクリックするだけで、ネットワークの設定をリセットできます。
SCM： デバイス内のシリアル通信を通してネットワークの設定ができる便利なツールを必要としませんか？ MiiNePortの使いやすいSCM(Serial Command Mode)をお試しください。
AutoCFG： ネットワークの設定に多大な時間と労力を費やしていませんか？ もうその必要がありません！ MiiNePortのAutoCFGは、製造時に自動設定を可能な限り実行します。
MCSC： デバイスがサーバとクライアントの役割を同時に果たすことができたならと考えたことはありませんか？ MiiNePortのMCSC(マルチチャネルシリアル通信)機能は、マルチタスクアプリケーションにデュアル接続とデュアルチャネルを提供します。
MiiNePort E1は、MoxaのNetEZ技術により最小の努力ですぐに使うことができる、世界で最もユーザフレンドリな組込みデバイスサーバです。
サイズ
ピンアサインメント
MiiNePort E1スターターキット
MiiNePort E1スターターキットは、MiiNePort E1モジュール、評価用ボード、電源アダプタ、ソフトウェア、そして、すべての組込みデバイスサーバ機能の迅速かつ容易な評価ができるシリアルおよびイーサネットケーブルを含みます。評価用ボードは、シリアル、イーサネット、デジタルI/O、MiiNePort E1モジュールとアプリケーションテストをサポートする電源回路を備えています。
| MiiNePort E1 | TTLデバイス用組込みデバイスサーバドロップインモジュール, 10/100M, RJ45コネクタ, 動作温度 0 ～ 55℃ |
|---|---|
| MiiNePort E1-H | TTLデバイス用組込みデバイスサーバドロップインモジュール, 10/100M, RJ45コネクタ, ボーレート 50bps ～ 921.6K, 動作温度 0 ～ 55℃ |
| MiiNePort E1-T | TTLデバイス用組込みデバイスサーバドロップインモジュール, 10/100M, RJ45コネクタ, 動作温度 -40 ～ 85℃ |
| MiiNePort E1-H-T | TTLデバイス用組込みデバイスサーバドロップインモジュール, 10/100M, RJ45コネクタ, ボーレート 50bps ～ 921.6K, 動作温度 -40 ～ 85℃ |
| MiiNePort E1-ST | MiiNePort E1シリーズ スターターキット, モジュール含む |
| MiiNePort E1-ST (w/o module) |
MiiNePort E1シリーズ スターターキット, モジュール含まず |
MiiNePort E1シリーズ 製品一覧
| MiiNePort E1 | 10/100 Mbps組込みシリアルデバイスサーバー MiiNePort E1 |
| MiiNePort E1-H-T | 10/100 Mbps組込みシリアルデバイスサーバー MiiNePort E1 |
| MiiNePort E1-H | 10/100 Mbps組込みシリアルデバイスサーバー MiiNePort E1 |
| MiiNePort E1-ST (w/o Module) | 10/100 Mbps組込みシリアルデバイスサーバー MiiNePort E1 |
| MiiNePort E1-T | 10/100 Mbps組込みシリアルデバイスサーバー MiiNePort E1 |
| MiiNePort E1-ST | 10/100 Mbps組込みシリアルデバイスサーバー MiiNePort E1 |
| MiiNePort E1-SDK | MiiNePort E1ソフトウェア開発キット |
