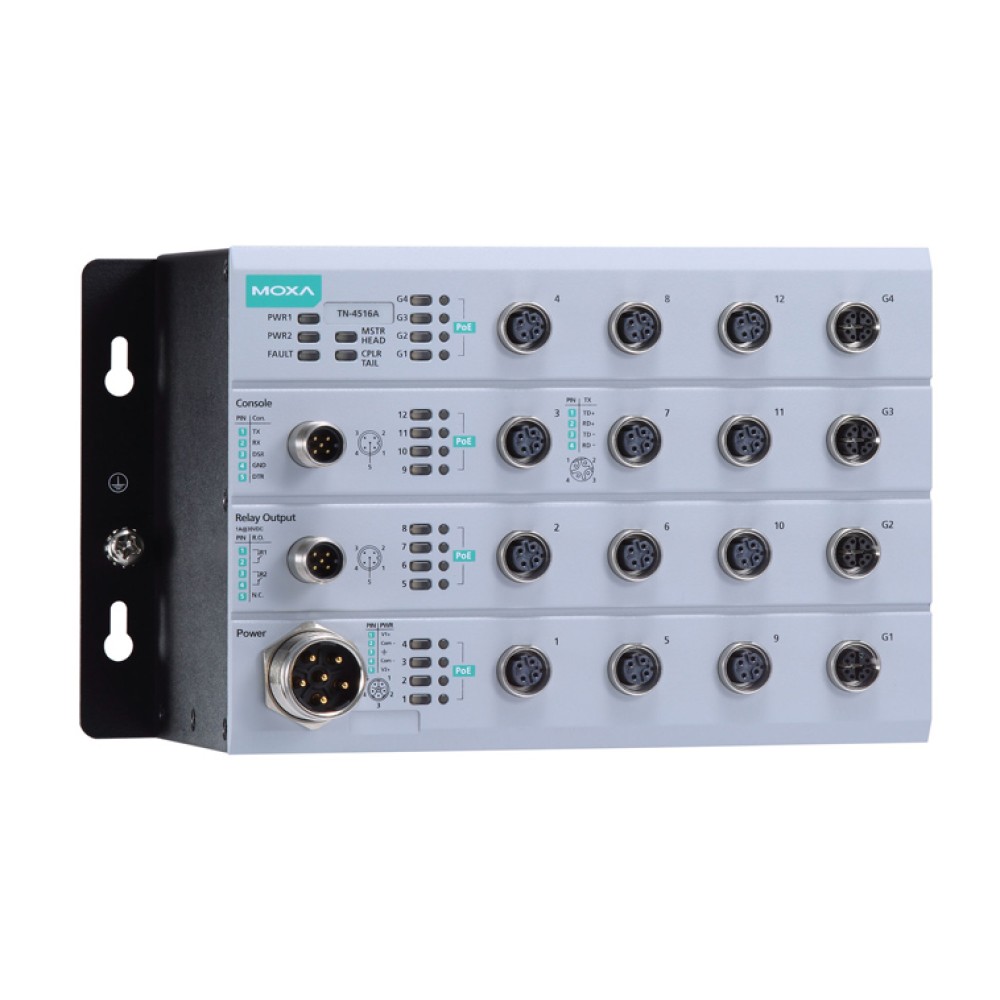

TN-4516A-4GTX-WV-T
EN 50155 16ポート マネージドイーサネットスイッチ
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- ユニバーサル24～110VDC電源供給の絶縁型電源入力
- EN 50155※の重要部分に準拠
- -40～75℃動作温度範囲
- Turbo RingおよびTurbo Chain (回復時間 < 20ms @ 250スイッチ)、RSTP/STPおよびMSTPネットワーク冗長性
EN 50155の鉄道関連部分のみに対応しているので、「重要部分に準拠」と表現しています。
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
ToughNet TN-4500Aシリーズ M12マネージドイーサネットスイッチは、車両や沿線設備を含む、鉄道アプリケーション向けに設計されています。TNシリーズスイッチは、タイトで強固な接続を確保し、振動や衝撃といった環境障害に対して信頼性の高い動作を保証するために、M12コネクターと他の円形コネクターを使用しています。TN-4516A-4GTXシリーズ イーサネットスイッチは、ファストイーサネットM12ポート×12と、ギガビットイーサネットポート×4を備え、24V～110VDCの幅広い電源入力範囲、-40～75℃のワイドな動作温度範囲をサポートしています。また、動作温度、電源入力電圧、サージ、ESD、振動をカバーするEN 50155の重要部分に対応しているので、さまざまな産業用アプリケーションに最適なスイッチです。
| 技術 | |
| 規格 | IEEE 802.3af Power-over-Ethernet IEEE 802.3 10BaseT IEEE 802.3u 100BaseT(X) IEEE 802.3x フロー制御 IEEE 802.1D-2004 スパニングツリープロトコル IEEE 802.1w Rapid STP IEEE 802.1s マルチプルスパニングツリープロトコル IEEE 802.1Q VLAN Tagging IEEE 802.1p Class of Service IEEE 802.1X 認証 IEEE 802.3ad LACPによるポートトランク |
|---|---|
| プロトコル | IGMPv1/v2、GMRP、GVRP、SNMPv1/v2c/v3、DHCP Server/Client、DHCP Option 66/67/82、BootP、TFTP、SNTP、SMTP、RARP、RMON、HTTP、HTTPS、Telnet、SSH、Syslog、EtherNet/IP、Modbus/TCP、SNMP Inform、LLDP、IEEE 1588 PTP V2、IPv6、NTP Server/Client、TACACS+ |
| MIB | MIB-II、Ethernet-like MIB、P-BRIDGE MIB、Q-BRIDGE MIB、Bridge MIB、RSTP MIB、RMON MIB Group 1、2、3、9 |
| フロー制御 | IEEE802.3xフロー制御、バックプレッシャーフロー制御 |
| スイッチ | |
| プライオリティキュー | 4 |
| 利用可能なVLANの最大数 | 64 |
| VLAN ID範囲 | VID 1～4094 |
| IGMPグループ | 256 |
| インターフェース | |
| ファストイーサネット | フロントケーブリング M12コネクター、10/100BaseT(X)オートネゴシエーションスピード、F/Hデュプレックスモード、オートMDI/MDI-X接続 |
| ギガビットイーサネット | フロントケーブリング M12X-codedコネクター、10/100BaseT(X)オートネゴシエーションスピード、F/Hデュプレックスモード、オートMDI/MDI-X接続 |
| コンソールポート | M12 A-coding 5-pin(M)コネクター |
| システムLED表示 | PWR1、PWR2、FAULT、MSTR/HEAD、CPLR/TAIL |
| ポートLED表示 | 10/100M (ファストイーサネットポート) |
| アラーム接点 | リレイ出力×2、1-M12 A-coding 5-pin(M)コネクター、電流容量1A @ 30VDC |
| 電源 | |
| 入力電圧 | 24～110VDC (16.8～137.5VDC) |
| 入力電流 | 最大0.7A @ 24VDC |
| 過電流保護 | 有 |
| 接続 | M23コネクター |
| 逆極性保護 | 有 |
| メカニカル | |
| 筐体 | メタル、IP40保護等級 (不使用ポート用保護キャップ別売り) |
| サイズ | 229.8×132×122.3mm |
| 重さ | 2550g |
| 設置 | パネルマウントキット |
| 環境 | |
| 動作温度 | -40～75℃ |
| 保管温度 | -40～85℃ |
| 相対湿度 | 5～95% (結露なきこと) |
| 高度 | 最高2000m |
| 規格および認証 | |
| 安全 | UL 508 (申請中) |
| EMI | FCC Part 15 Subpart B Class A、EN 55022 Class A |
| EMS | EN 61000-4-2 (ESD) Level 3 EN 61000-4-3 (RS) exceeds Level 3 EN 61000-4-4 (EFT) Level 3 EN 61000-4-5 (Surge) Level 3 EN 61000-4-6 (CS) Level 3 EN 61000-4-8 |
| 鉄道交通 | (パネルマウンティング設置) EN 50155 (重要部分に準拠※) 詳細についてはお問い合わせください。 |
| 衝撃 | IEC 61373 |
| 落下 | IEC 60068-2-32 |
| 振動 | IEC 61373 |
| Note | Moxaのwebサイトで最新の認証ステータス情報をご覧ください。 |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | MOXA社 製品保証方針 |
サイズ (単位 = mm)
| TN-4516A-4GTX-WV-T | マネージドイーサネットスイッチ 10/100BaseT(X)ポート×12 10/100/1000BaseT(X)ポート×4 M12コネクター デュアル冗長電源入力 (24～110VDC) 動作温度：-40～75℃ |
|---|---|
| 電源コード | |
| CBL-M12(FF5P)/Open-100 IP67 | 1m Aコード M12 - 5ピン 電源ケーブル 5ピン(F)M12コネクター IP67保護等級 |
|---|---|
| CBL-M23(FF6P)/Open-BK-100 IP67 | M23電源コード |
| 接続ケーブル | |
| CBL-M12D(MM4P)/RJ45-100 IP67 | 1m Dコード M12 - RJ45 Cat-5C UTPイーサネットケーブル 4ピン(M)M12コネクター IP67保護等級 |
| キャップ | |
| A-CAP-M12F-M | M12(F)コネクター用メタルキャップ |
| A-CAP-M12M-M | M12(M)コネクター用メタルキャップ |
| コネクター | |
| M12D-4P-IP68 | フィールドインストレーション Dコード スクリューイーサネットコネクター 4ピン(M)M12コネクター IP68保護等級 |
| M12A-5P-IP68 | フィールドインストレーション Aコード スクリュー電源コネクター 5ピン(F)M12コネクター IP68保護等級 |

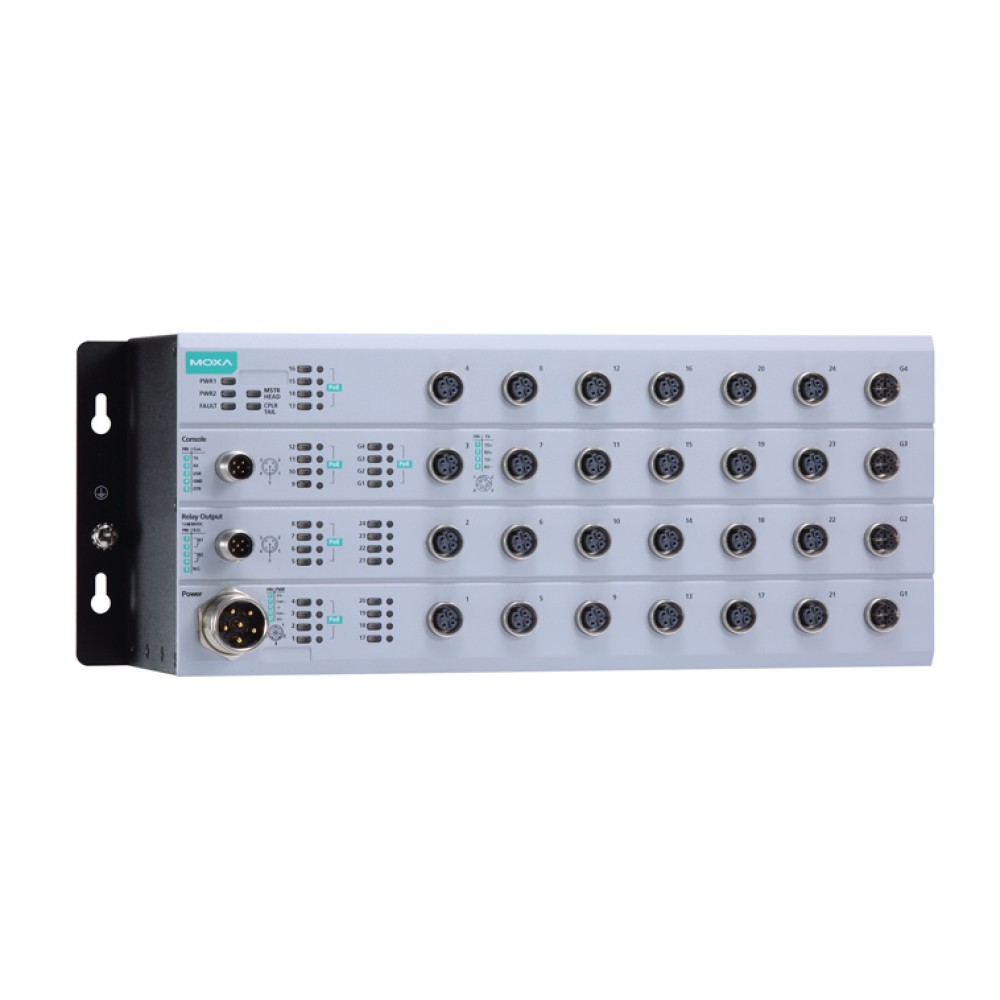

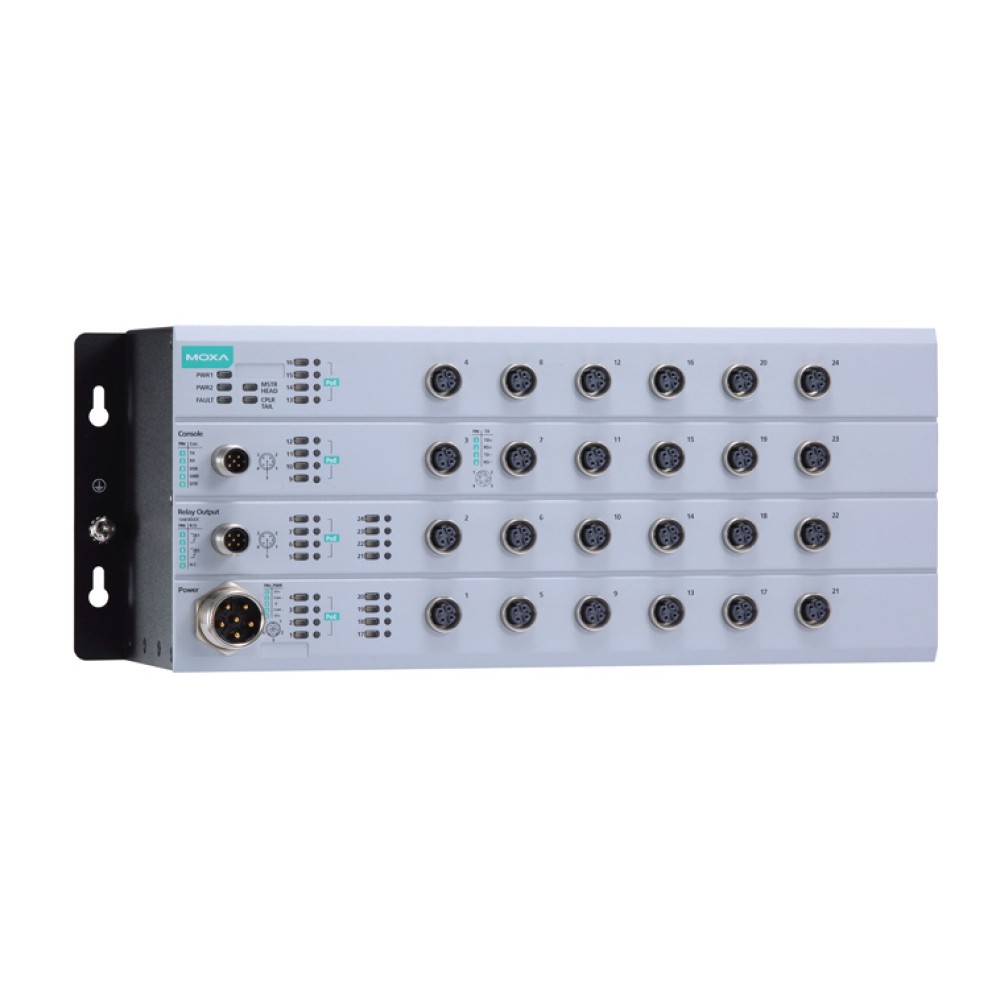

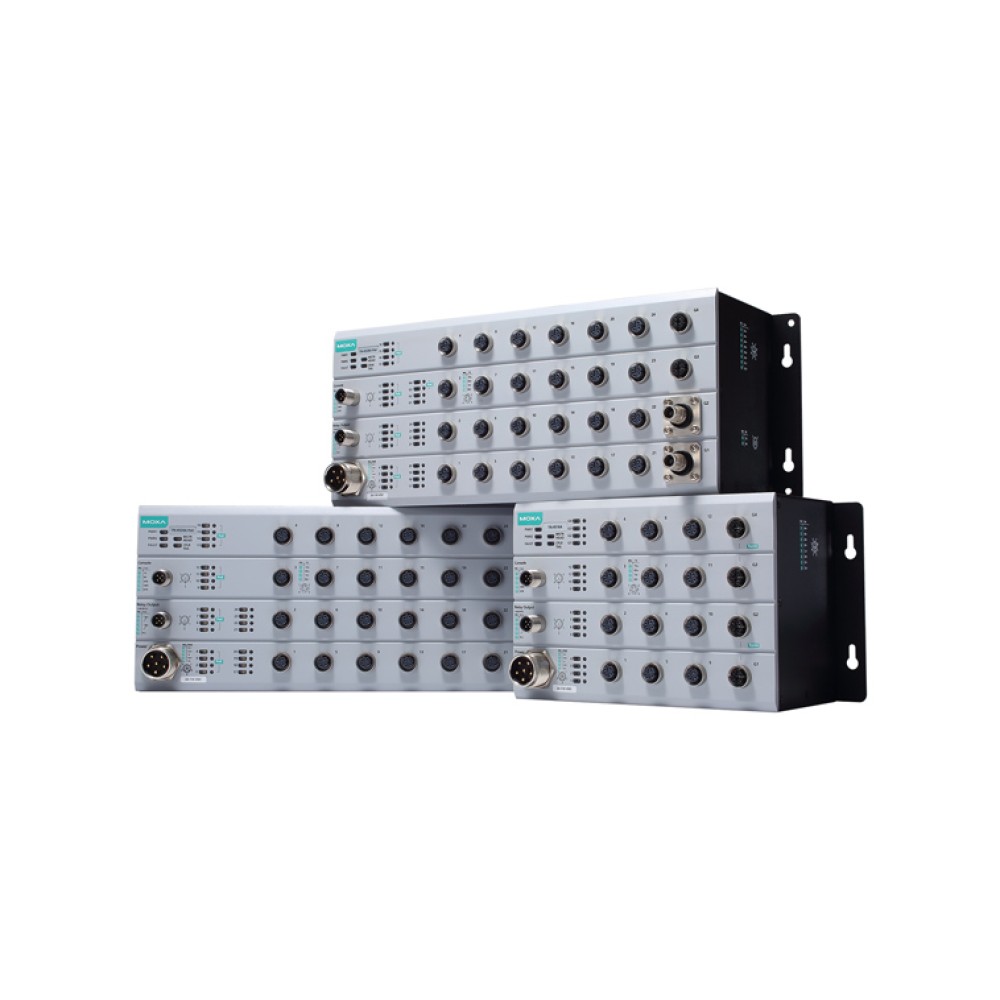

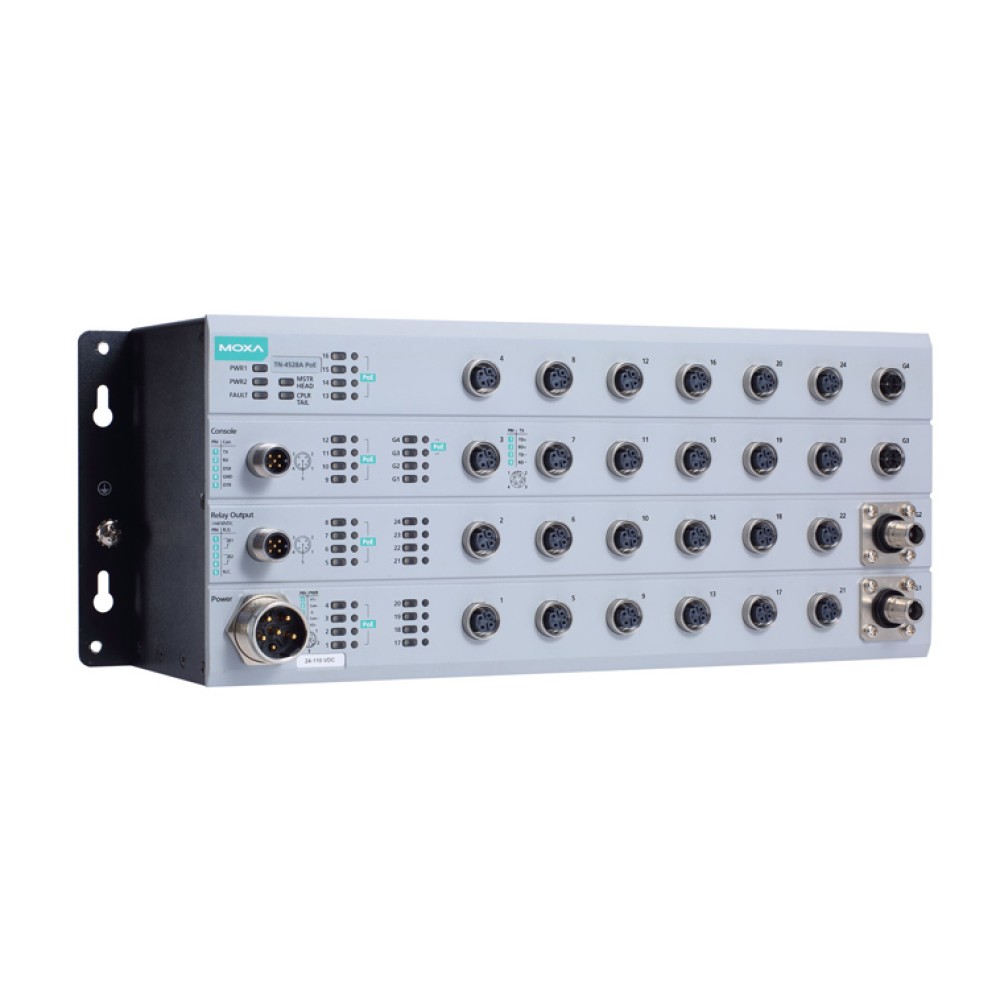

TN-4500Aシリーズ 製品一覧
| TN-4516A-4GTXBP-WV-CT-T | EN 50155 16ポート マネージドイーサネットスイッチ,バイパスリレイ機能サポート ギガビットポート×4,絶縁保護コーティング |
| TN-4516A-4GTXBP-WV-T | EN 50155 16ポート マネージドイーサネットスイッチ,バイパスリレイ機能サポート ギガビットポート×4 |
| TN-4516A-4GTX-WV-CT-T | EN 50155 16ポート マネージドイーサネットスイッチ,絶縁保護コーティング |
| TN-4516A-4GTX-WV-T | EN 50155 16ポート マネージドイーサネットスイッチ |
| TN-4524A-16PoE-WV-CT-T | EN50155 16ポート PoE イーサネットスイッチ |
| TN-4524A-16PoE-WV-T | EN50155 16ポート PoE イーサネットスイッチ |
| TN-4516A-12PoE-4GPoE-WV-T | EN50155 16ポート PoE イーサネットスイッチ |
| TN-4516A-12PoE-4GPoE-WV-CT-T | EN50155 16ポート PoE イーサネットスイッチ |
| TN-4516A-12PoE-2GPoE-2GODC-WV-T | EN50155 16ポート PoE イーサネットスイッチ |
| TN-4516A-12PoE-2GPoE-2GODC-WV-CT-T | EN50155 16ポート PoE イーサネットスイッチ |
| TN-4528A-16PoE-4GPoE-WV-T | EN50155 16ポート PoE イーサネットスイッチ |
| TN-4528A-16PoE-2GPoE-2GODC-WV-T | EN50155 16ポート PoE イーサネットスイッチ |
| TN-4528A-16PoE-4GPoE-WV-CT-T | EN50155 16ポート PoE イーサネットスイッチ |
| TN-4528A-16PoE-2GPoE-2GODC-WV-CT-T | EN50155 16ポート PoE イーサネットスイッチ |
| TN-4520A-16PoE-4GPoE-WV-T | EN50155 16ポート PoE イーサネットスイッチ |
| TN-4516A-12PoE-2GPoE-2GTXBP-WV-CT-T | EN50155 16ポート PoE イーサネットスイッチ |
| TN-4512A-WV-CT-T | EN50155 16ポート PoE イーサネットスイッチ |
| TN-4528A-16PoE-2GPoE-2GTXBP-WV-CT-T | EN50155 16ポート PoE イーサネットスイッチ |
| TN-4512A-WV-T | EN50155 16ポート PoE イーサネットスイッチ |
| TN-4516A-WV-CT-T | EN50155 16ポート PoE イーサネットスイッチ |
| TN-4516A-WV-T | EN50155 16ポート PoE イーサネットスイッチ |
| TN-4516A-12PoE-2GPoE-2GTXBP-WV-T | EN50155 16ポート PoE イーサネットスイッチ |
| TN-4528A-16PoE-2GPoE-2GTXBP-WV-T | EN50155 16ポート PoE イーサネットスイッチ |
| TN-4520A-16PoE-4GPoE-WV-CT-T | EN50155 16ポート PoE イーサネットスイッチ |
