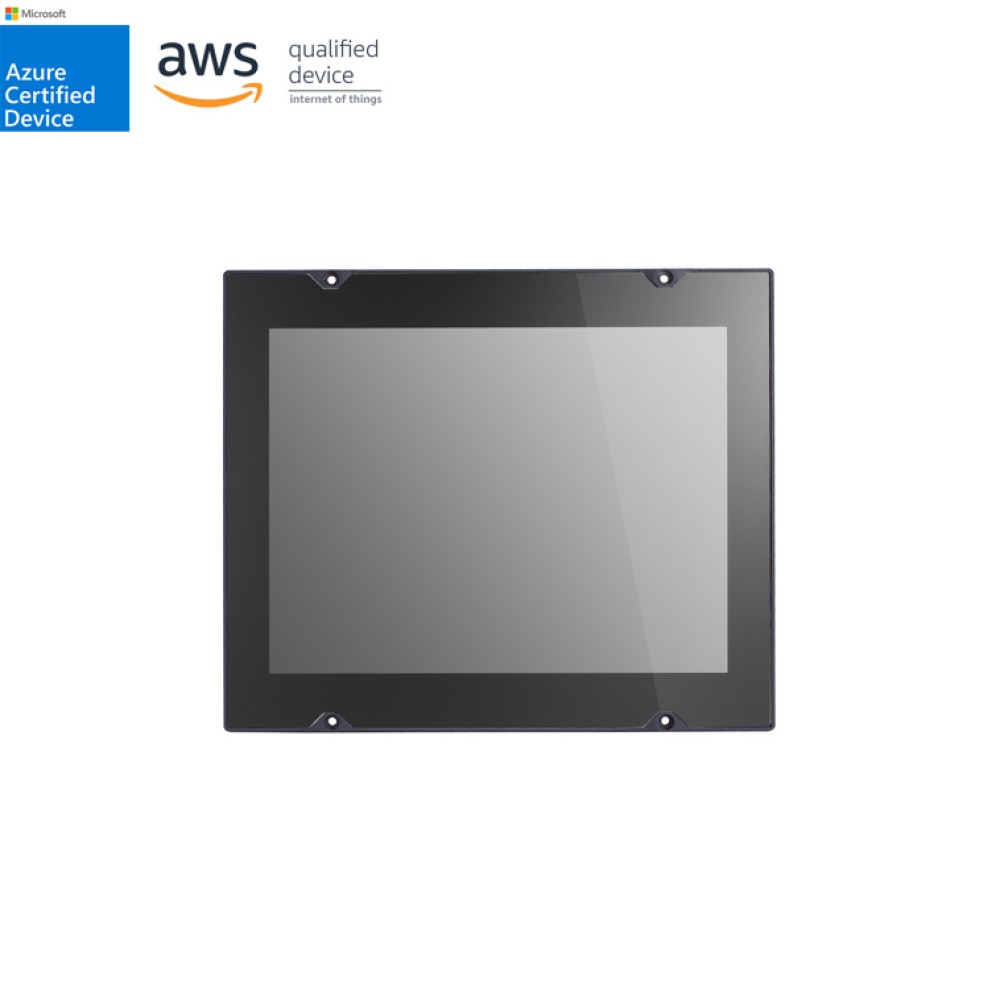

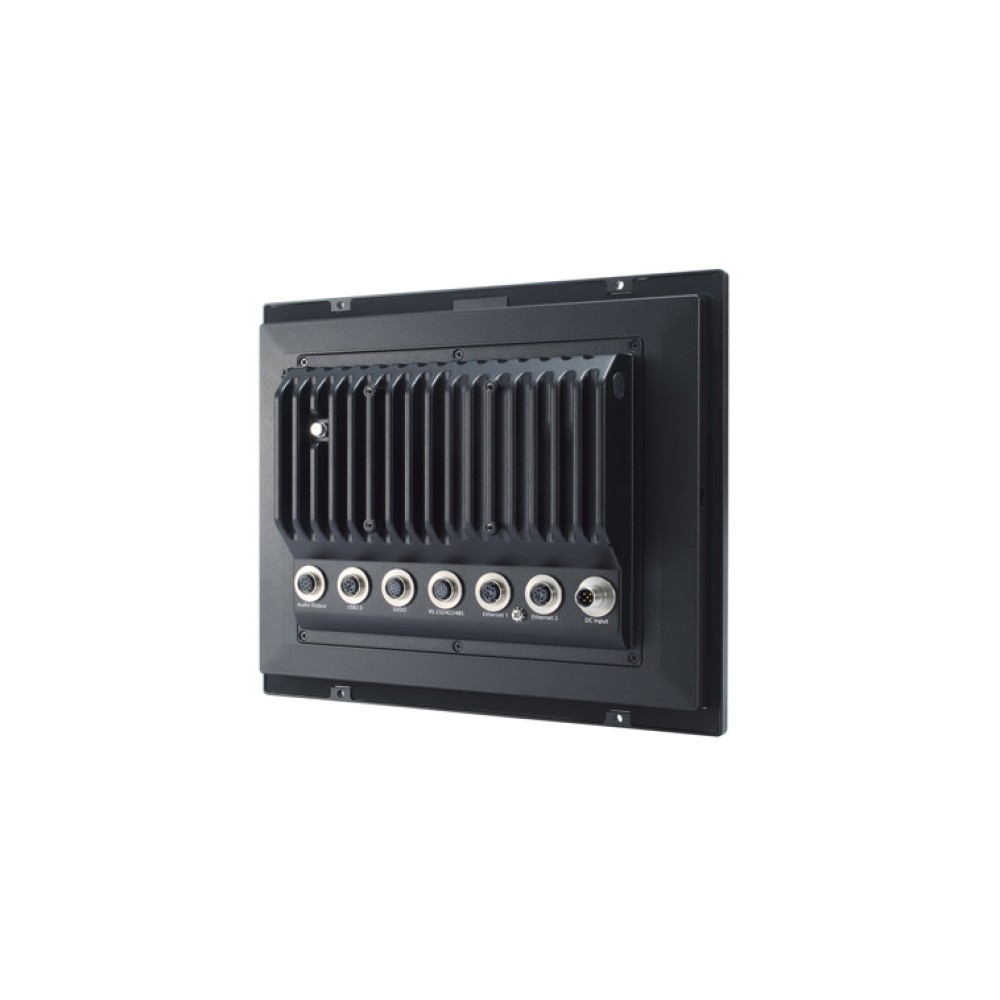

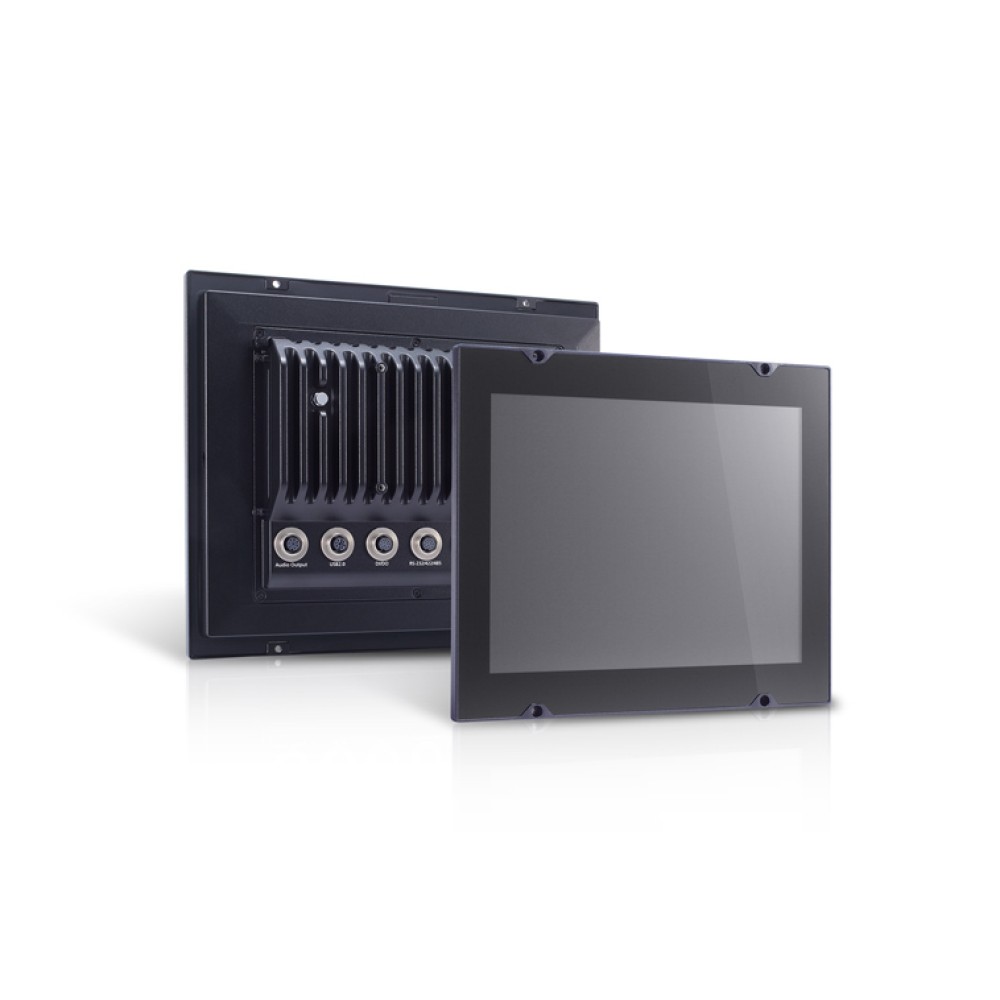

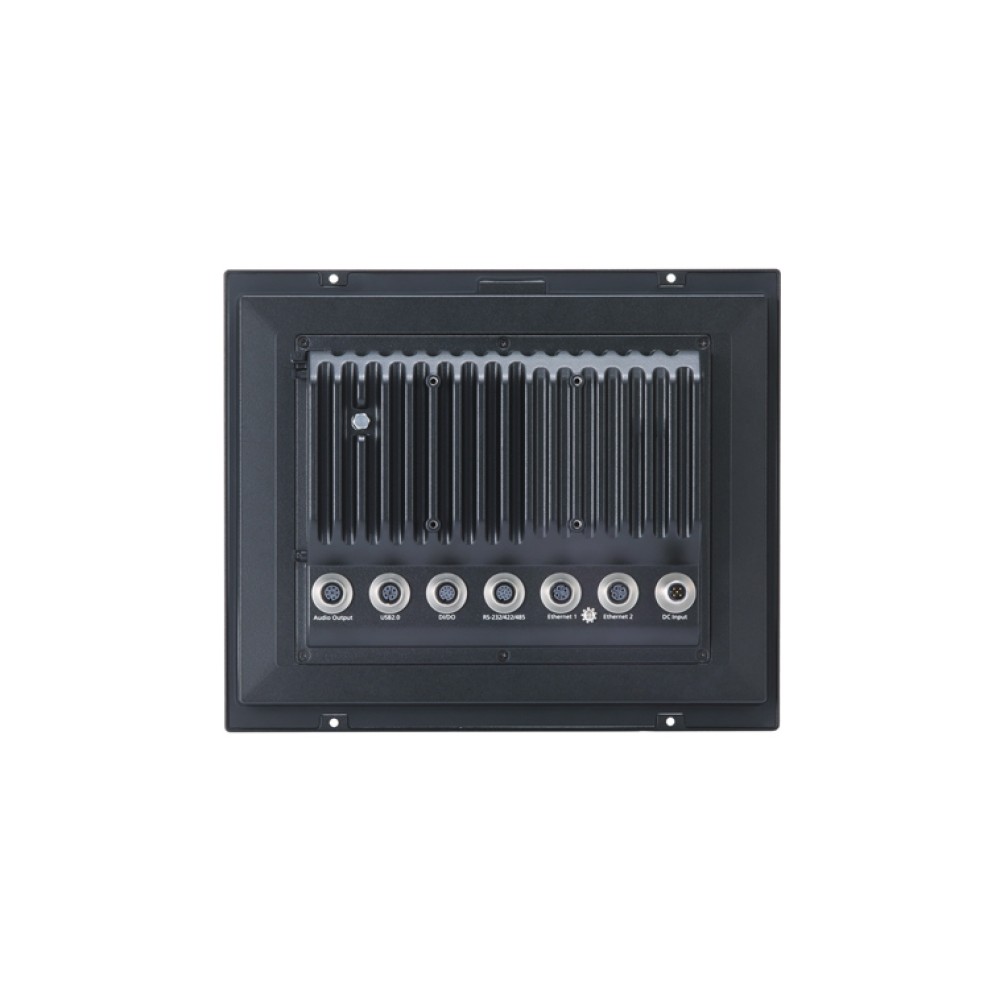

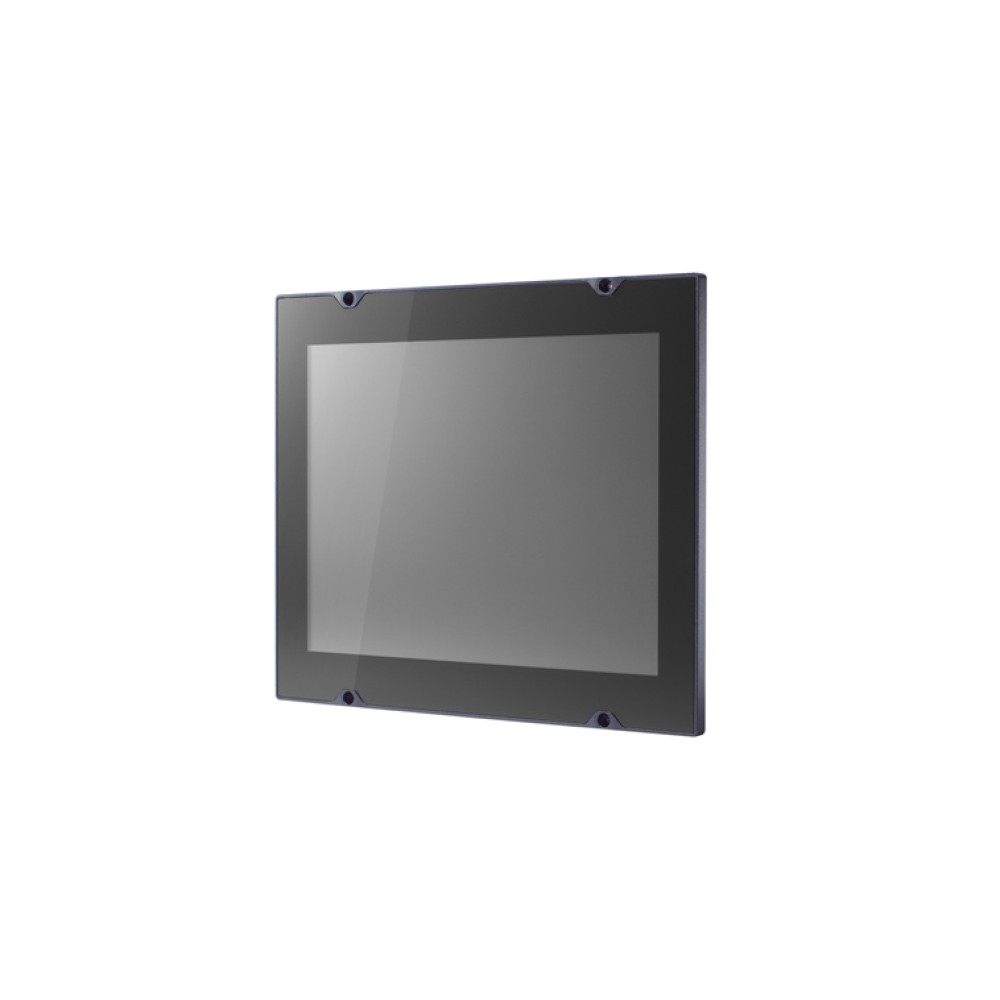

MPC-2121-E4-CT-T
12インチ産業用ファンレスパネルコンピューター
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 12インチパネルコンピュータ
- Intel Atom® processor E3845 1.91 GHz
- 1000-nitサンライト下読取可能 LCD
- -40～70℃ワイド温度設計, ファンレス、ヒータ不要
- EN 50155:2017 準拠
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
E3800シリーズIntel® Atom™ processorを搭載したMPC-2121 12インチパネルコンピュータは、過酷な産業環境で使用するために必要な幅広い汎用性を備えた信頼性と耐久性のあるプラットフォームを提供します。すべてのインターフェースは、防振および防水コネクションタイプのIP66保護等級M12コネクタを装備しています。ソフトウェアセレクタブルの2つのRS-232C/422/485シリアルポートと2つのイーサネットポートを備えたMPC-2121パネルコンピュータは、すべてのネイティブなネットワーク冗長性を備え、さまざまなシリアルインターフェースとハイスピードIT通信をサポートします。
MPC-2121シリーズのパネルコンピュータは、-40〜70℃のワイド温度範囲をサポートする非常に効率的な熱放散テクノロジーを採用したファンレス設計の合理化されたエンクロージャに収納され、耐震、過酷、高温の屋外環境に対応しています。また、MPC-2121は、太陽光下で読み取り可能な1000 nitのLCDパネル静電容量マルチタッチスクリーンの採用による優れたユーザエクスペリエンスを提供します。
カタログ：過酷な環境下で稼働する堅牢なパネルコンピュータとディスプレイ
過酷で危険な環境下の運用には、非常に高温または凍結するような低温、ほこりや水、爆発の危険性などを含む、多くの重大な課題が考えられます。 Moxaは、次のような極限環境下でのHMIアプリケーションに理想的な、堅牢なパネルコンピュータとディスプレイを提供します。
| コンピュータ | |
| CPU | Intel Atom® Processor E3845 (2M Cache, 1.91 GHz) |
|---|---|
| グラフィックコントローラ | Intel® HD Graphics |
| システムメモリ（プレインストール） | 4 (8GB Max.) GB DDR3L |
| システムメモリスロット | SODIMM DDR3/DDR3L slot x 1 |
| プレインストールOS | MPC-2121-E4-LB-CT-T-W7E/MPC-2101-E4-CT-T-W7E: Windows 埋め込み Standard 7 (WS7P) 64-bitプレインストール MPC-2121-E4-LB-CT-T-LX/MPC-2121-E4-CT-T-LX: Linux 9 プレインストール |
| サポートOS | Windows 埋め込み Standard 7 (WS7P) 64-bit Windows 7 Pro for 埋め込み Systems Windows 10 埋め込み IOT Ent 2016 LTSB Entry 64-bit Windows 10 Pro 64-bit Moxa Industrial Linux (Debian 9) |
| 拡張スロット | Mini PCIe |
| ストレージスロット | CFastスロット x 1 |
| ストレージプレインストール | MPC-2121-E4-LB-CT-T-W7E/MPC-2121-E4-CT-T-W7E: 32 GB CFastカード MPC-2121-E4-LB-CT-T-LX/MPC-2121-E4-CT-T-LX: 16 GB CFastカード |
| コンピュータインターフェース | |
| イーサネットポート | オートセンシング10/100 Mbpsポート (M12 D-coded 4P) x 2 |
| シリアルポート | RS-232C/422/485ポートx 1 (M12 A-code 12P) |
| USB 2.0 | USB 2.0 hosts x 1 (M12 A-coded 5P) |
| デジタル入力 | DI x 4 (M12 A-code) |
| デジタル出力 | DO x 2 (M12 A-code) |
| LEDインジケータ | |
| システム | 電源 x 1 |
| ディスプレイ | |
| アクティブディスプレイエリア | 245.76 (H) x 184.32 (V) mm |
| アスペクトレシオ | 4:3 |
| コントラストレシオ | 1000:1 |
| 光度 (ブライトネス) | 500/1000 cd/m2 |
| 最大カラー数 | 16.2M (8-bit/カラー) |
| パネルサイズ | 12インチ可視画像 |
| ピクセルピッチ (RGB) | 0.240 (H) x 0.240 (V) mm |
| ピクセル | 1024 x 768 |
| レスポンスタイム | 5 ms (gray to gray) |
| 視野角 | 176°/176° |
| タッチ機能 | |
| タッチタイプ | 静電容量タッチ(PCAP) |
| タッチサポートポイント | 4ポイント |
| グローブサポート | Yes |
| シリアルインターフェース | |
| ボーレート | 50 bps～115.2 kbps |
| データビット | 5, 6, 7, 8 |
| フロー制御 | RTS/CTS, XON/XOFF |
| パリティ | None,奇数,偶数,スペース,Mark |
| ストップビット | 1, 1.5, 2 |
| シリアル信号 | |
| RS-232C | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-2w | Data+, Data-, GND |
| RS-485-4w | Tx+, Tx-, Rx+, Rx-, GND |
| 電源 | |
| 入力電圧 | 24～110 VDC |
| メカニカル | |
| ハイジング | メタル |
| IP保護等級 | IP66 |
| サイズ | 297 x 248 x 59 mm |
| 重量 | 2850 g |
| 環境 | |
| 動作温度 | -40～70℃ |
| 温度（パッケージ含む） | -40～70℃ |
| 相対湿度 | 5～95% (結露なきこと) |
| 規格および認証 | |
| EMI | IEC 61000-4-2 ESD:接触: 6 kV;気中: 8 kV IEC 61000-4-3 RS: 80 MHz～1 GHz: 20 V/m IEC 61000-4-4 EFT:電源: 2 kV;信号: 2 kV IEC 61000-4-5 サージ:電源: 2 kV;信号: 1 kV IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF |
| メカニカル保護定格 | IEC 60529, IP code |
| 衝撃 | EN 50155 規格 |
| 振動 | EN 50155 規格 |
| EMC | EN55032/35 |
| 安全 | EC 60950-1, IEC 62368-1, UL 62368-1 |
| 宣言 | |
| グリーン製品 | RoHS, CRoHS, WEEE |
| 保証 | |
| 保証期間 | LCD: 1年間 システム: 3年間 |
| 詳細 | Moxa社 製品保証方針 |

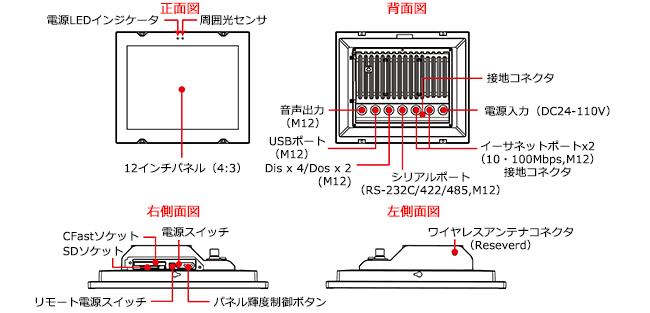

外観

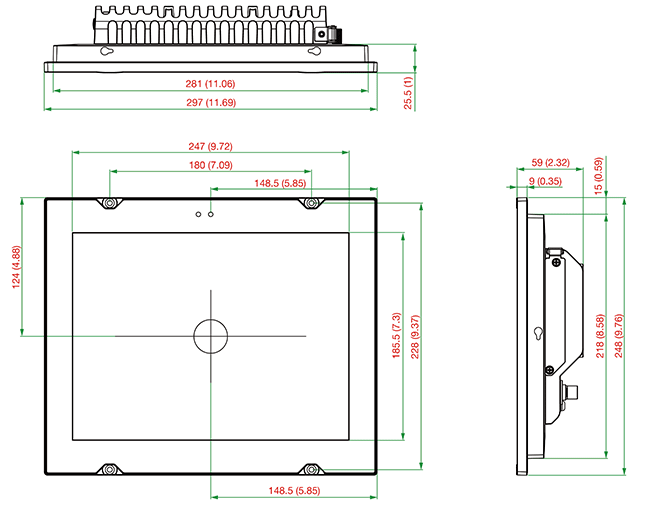

サイズ (単位=mm（inch）)
| MPC-2121-E4-LB-CT-T-W7E | MPC-2121-E4-CT-T-W7E | MPC-2121-E4-LB-CT-T-LX | MPC-2121-E4-CT-T-LX | MPC-2121-E4-LB-CT-T | MPC-2121-E4-CT-T | |
|---|---|---|---|---|---|---|
| パネル | 12" (4:3) 500 nits | 12" (4:3) 1,000 nits | 12" (4:3) 500 nits | 12" (4:3) 1,000 nits | 12" (4:3) 500 nits | 12" (4:3) 1,000 nits |
| CPU | E3845 Quad core | |||||
| RAM | 4 GB | |||||
| プリインストールされたOS | W7E (64-bit) | W7E (64-bit) | Debian 9 | Debian 9 | － | － |
| LAN | 2(M12) | |||||
| シリアル | 1(M12) | |||||
| USB 2.0 ポート | 1(M12) | |||||
| DI / DO | 4/2 (M12) | |||||
| 電源入力 | 24 ～ 110VDC | |||||
| IP評価 | IP66 | |||||
| 動作温度 | -40 ～ 70°C | |||||
| /tr> | ||||||
MPC-2121シリーズ 製品一覧
| MPC-2121-E4-CT-T | 12インチ産業用ファンレスパネルコンピューター |
| MPC-2121-E4-CT-T-LX | 12インチ産業用ファンレスパネルコンピューター |
| MPC-2121-E4-CT-T-W7E | 12インチ産業用ファンレスパネルコンピューター |
| MPC-2121-E4-LB-CT-T | 12インチ産業用ファンレスパネルコンピューター |
| MPC-2121-E4-LB-CT-T-LX | 12インチ産業用ファンレスパネルコンピューター |
| MPC-2121-E4-LB-CT-T-W7E | 12インチ産業用ファンレスパネルコンピューター |
