NPort 5410
4ポート RS-232C シリアルデバイス・サーバー
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 10/100Mbpsイーサネットの自動検出
- RS-232C/422/485をサポートする4つのシリアルポート
- TCPサーバ、TCPクライアント、UDP、リアル COMモードサポート
- 設定用 Telnet/Web/Windowsユーティリティサポート
- 2 kV サージ保護 (NPort 5430I/5450I/5450I-T)
- ネットワーク管理用のSNMP MIB-IIサポート
- -40～75℃の動作温度範囲 (Tモデル)
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
4ポートのRS-232Cシリアルデバイスがインターネットに接続可能
NPort®5400シリーズは、イーサネット接続用に便利かつ透過的方法を提供して、既存のハードウェアへの投資を無駄にすることなく、将来のネットワーク拡張も確実に行えるようにしています。また、簡単な構成タスクを実行するだけで、既存のシリアルデバイスをネットワーク接続できるようになります。それだけでなく、シリアルインターフェイスとイーサネットインターフェイス間でデータを透過的に双方向転送します。従って、NPort®5400 デバイスサーバを使うことによって、シリアルデバイスの集中管理と管理ホストの分散を同時に行うことが可能です。
4つの独立したシリアルポートを異なるオペレーションモードで設定可能
NPort®5400 デバイスサーバは、異なるモードを異なるシリアルポートに対して使用できるため、多目的オペレーションが可能です。NPort®5400シリーズ製品は、TCP/IPネットワークを通してリモートデータのポーリング、イベント処理、データのマルチキャスティング用に異なるデバイスを接続するにはうってつけです。例えば、ドライバモードに対してはポート1を、TCPサーバモードに対してはポート2を、TCPクライアントモードに対してはポート3と4を構成できます。
インストールが簡単な、ユーザーフレンドリなLCDパネル
NPort 5400シリーズ製品には、データの入力、設定、動作モードの選択用の4つのボタンを備えたLCDパネルが内蔵されています。LCDパネルには、サーバ名、シリアル番号、およびIPアドレスが表示されます。LCDパネルとボタンを使用すると、IPアドレス、ネットマスク、ゲートウェイなどのパラメータの入力や変更に使用できます。(LCDパネルは、ワイド温度モデルでは使用できません。)
| LAN | |
| ポート数 | 1 |
|---|---|
| スピード | 10/100Mbps, オートMDI/MDIX |
| コネクタ | 8ピン RJ45 |
| 磁気アイソレーション保護 | 内蔵 1.5KV |
| シリアルインターフェイス | |
| ポート数 | 4 |
| シリアル規格 | NPort 5410：RS-232C NPort 5430/5430I：RS-422/485 (ソフトウェア選択可能) NPort 5450/5450I/5450-T/5450I-T：RS-232C/422/485 (ソフトウェア選択可能) |
| コネクタ | NPort 5410/5450/5450I/5450-T/5450I-T：DB9 オス NPort 5430/5430I：ターミナルブロック |
| シリアルライン保護 | 2 kV アイソレーション保護 (NPort 5430I/5450I/5450I-T) |
| RS-485データ方向制御 | ADDC® (自動データ方向制御) |
| RS-485用プルハイ/ロー抵抗 | 1 kΩ, 150 kΩ |
| RS-485用ターミネータ | 120 Ω |
| シリアル通信パラメータ | |
| データビット | 5, 6, 7, 8 |
| ストップビット | 1, 1.5, 2 |
| パリティ | なし、偶数、奇数、スペース、マーク |
| フローコントロール | RTS/CTS および DSR/DTR (RS-232Cのみ), XON/XOFF |
| 速度 | 50bps ～ 921.6Kbps |
| シリアル信号 | |
| RS-232C | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-4線 | Tx+, Tx-, Rx+, Rx-, GND |
| RS-485-2線 | Data+, Data-, GND |
| ソフトウェア機能 | |
| プロトコル | ICMP, IPv4, TCP, UDP, DHCP, BOOTP, Telnet, DNS, SNMP V1, HTTP, SMTP, SNTP, Rtelnet, ARP |
| 設定オプション | Webコンソール, Telnetコンソール, Windowsユーティリティ |
| Windows Real COMドライバ | Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded |
| Fixed TTYドライバ | SCO Unix, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X |
| Linux Real TTYドライバ | Linux 2.4.x, 2.6.x, 3.x |
| プッシュボタン付ミニスクリーン (標準温度モデル用) | |
| LCDパネル | ケース上にLCD(Liquid Crystal Display)あり |
| ボタン | 4個 |
| メカニカル | |
| ケース | メタル |
| 重さ | 740g |
| サイズ | 158 × 103 × 33mm (取付金具なし) 181 × 103 × 33 mm (取付金具付) |
| 環境 | |
| 動作温度 | 標準モデル：0 ～ 55℃ ワイド温度モデル：-40 ～ 75℃ |
| 保管温度 | -40 ～ 75℃ |
| 動作湿度 | 5 ～ 95％ RH (結露なきこと) |
| 電源 | |
| 入力電圧 | 12 ～ 48VDC |
| 消費電力 | NPort 5410：350 mA ＠ 12 VDC NPort 5430：320 mA ＠ 12 VDC NPort 5430I：530 mA ＠ 12 VDC NPort 5450/5450-T：350 mA ＠ 12 VDC NPort 5450I/5450I-T：554 mA ＠ 12 VDC |
| 規格と認証 | |
| 安全 | UL 60950-1 |
| EMC | EN 55032/24 |
| EMI | CISPR 32, FCC Part 15B Class A |
| EMS | IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV IEC 61000-4-5 Surge: Power: 1 kV; Signal: 1 kV IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m IEC 61000-4-8 PFMF IEC 61000-4-11 DIPs |
| 海上 | DNV (標準温度モデルのみ) |
| 医療 | EN 60601-1-2 Class B, EN 55011 (NPort 5410/5450/5450I のみ) |
| 信頼性 | |
| アラートツール | ビルトインブザー、RTC (リアルタイムクロック) |
| 自動リブートトリガ | ビルトインWDT (ウオッチドッグタイマ) |
| 平均故障間隔 (MTBF) | |
| 時間 | NPort 5410：310,331 時間 NPort 5430/5430I：265,650 時間 NPort 5450/5450I：206,903 時間 |
| 規格 | Telcordia (Bellcore) Standard TR/SR |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |

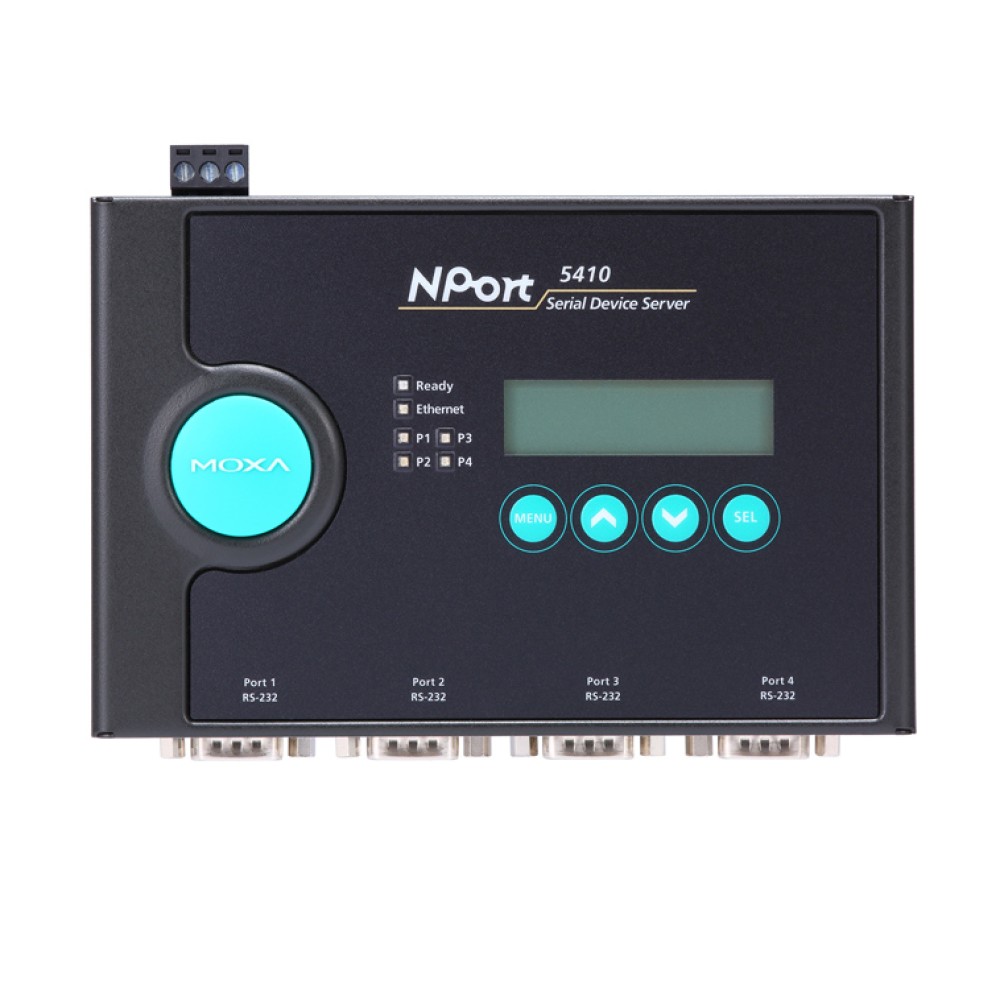

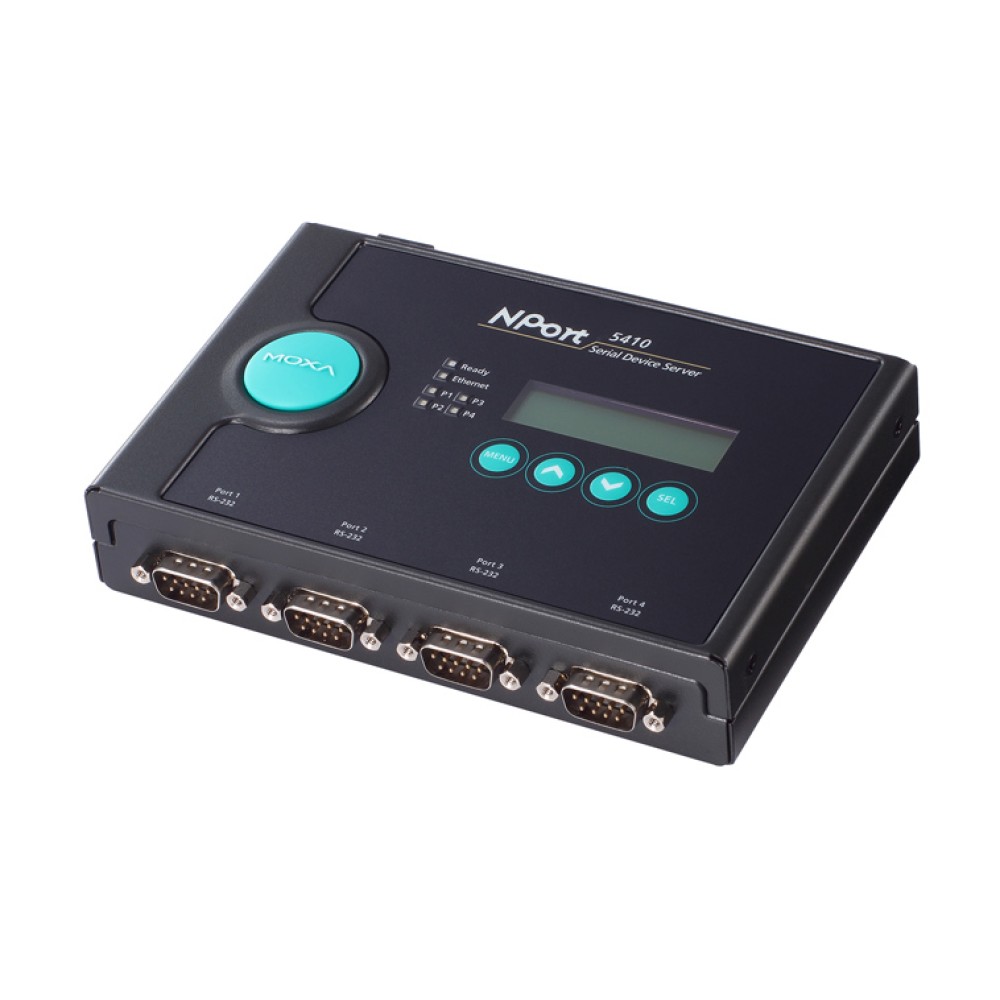

外観

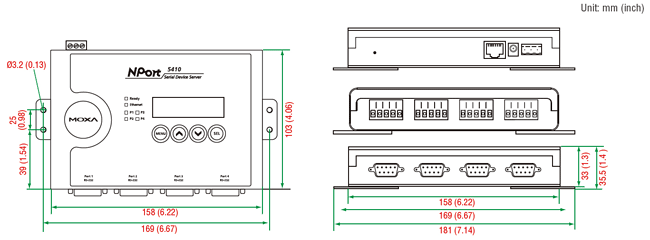

サイズ (単位＝mm(inch))

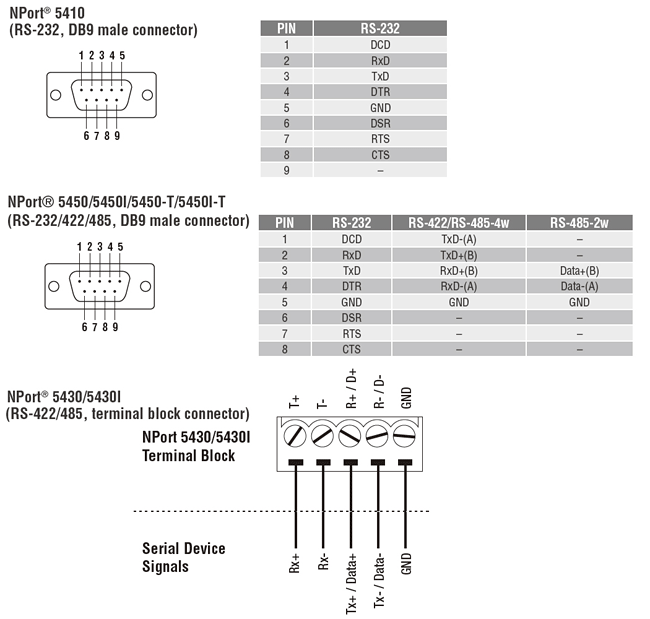

ピンアサインメント
| NPort 5410 | 4ポート RS-232C シリアルデバイスサーバ |
|---|
電源アダプタ
| PWR-12125-USJP-S1 | 100 ～ 240VAC 50/60Hz PSE対応 |
|---|
DINレール電源
| DR-4524 | 45W/2A DINレール 24VDC電源 85 ～ 264VAC入力 |
|---|---|
| DR-75-24 | 75W/3.2A DINレール 24VDC電源 85 ～ 264VAC入力 |
| DR-120-24 | 120W/5A DINレール 24VDC電源 88 ～ 132VAC/176 ～ 264VAC入力スイッチ切換 |
| DR-75-48 | 75W/1.6A DINレール 48VDC電源 85 ～ 264VAC入力 |
| DR-120-48 | 120W/2.5A DINレール 48VDC電源 88 ～ 132VAC/176 ～ 264VAC入力スイッチ切換 |
| MDR-40-24 | 40W/1.7A DINレール 24VDC電源 ユニバーサル 85 ～ 264VAC入力 -20 ～ 70℃ |
| MDR-60-24 | 60W/2.5A DINレール 24VDC電源 ユニバーサル 85 ～ 264VAC入力 -20 ～ 70℃ |
マウントキット
| DK-35A | DINレールマウントキット(35mm) |
|---|

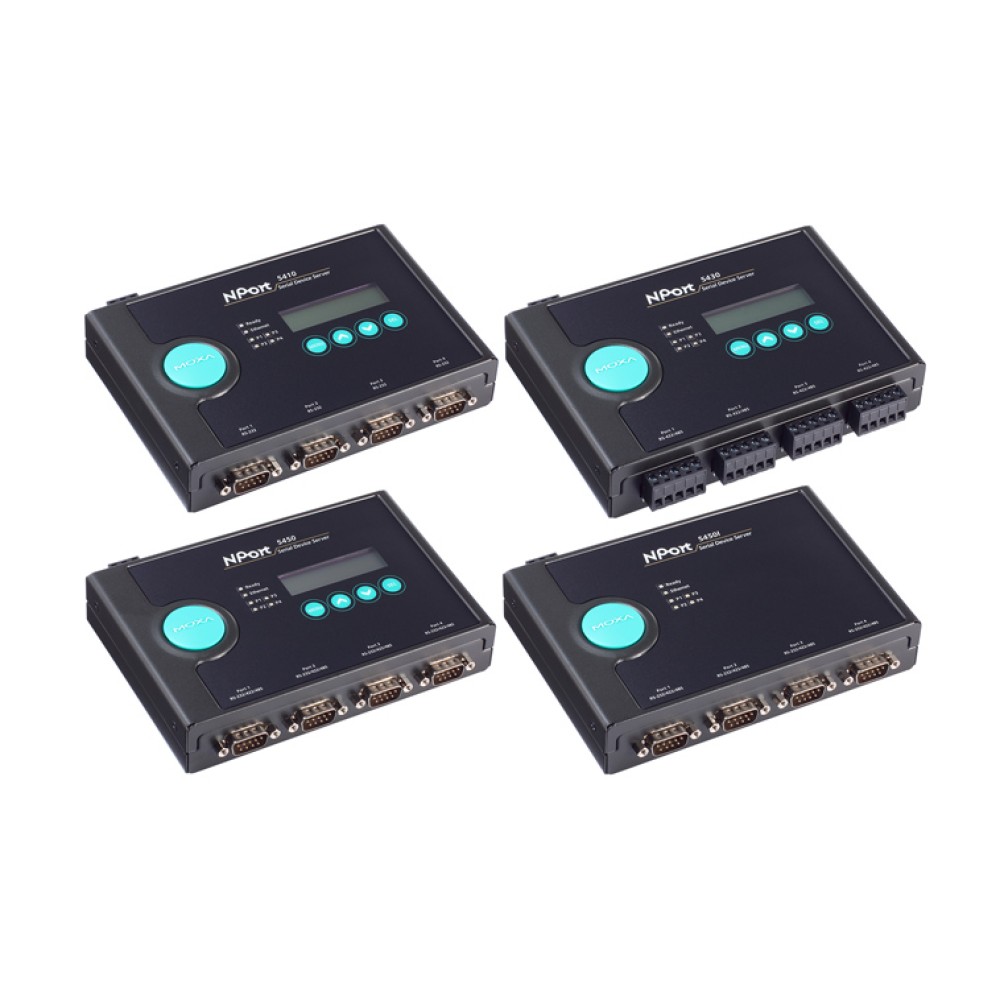

NPort 5400シリーズ 製品一覧
| NPort 5410 | 4ポート RS-232C シリアルデバイス・サーバー |
| NPort 5430 | 4ポート RS-422/485 シリアルデバイス・サーバー |
| NPort 5430I | 4ポート RS-422/485 シリアルデバイス・サーバー |
| NPort 5450 | 4ポート RS-232C/422/485 シリアルデバイスサーバー |
| NPort 5450I | 4ポート RS-232C/422/485 シリアルデバイスサーバー |
| NPort 5450-T | 4ポート RS-232C/422/485 シリアルデバイスサーバー |
| NPort 5450I-T | 4ポート RS-232C/422/485 シリアルデバイスサーバー 2kV絶縁保護 |
