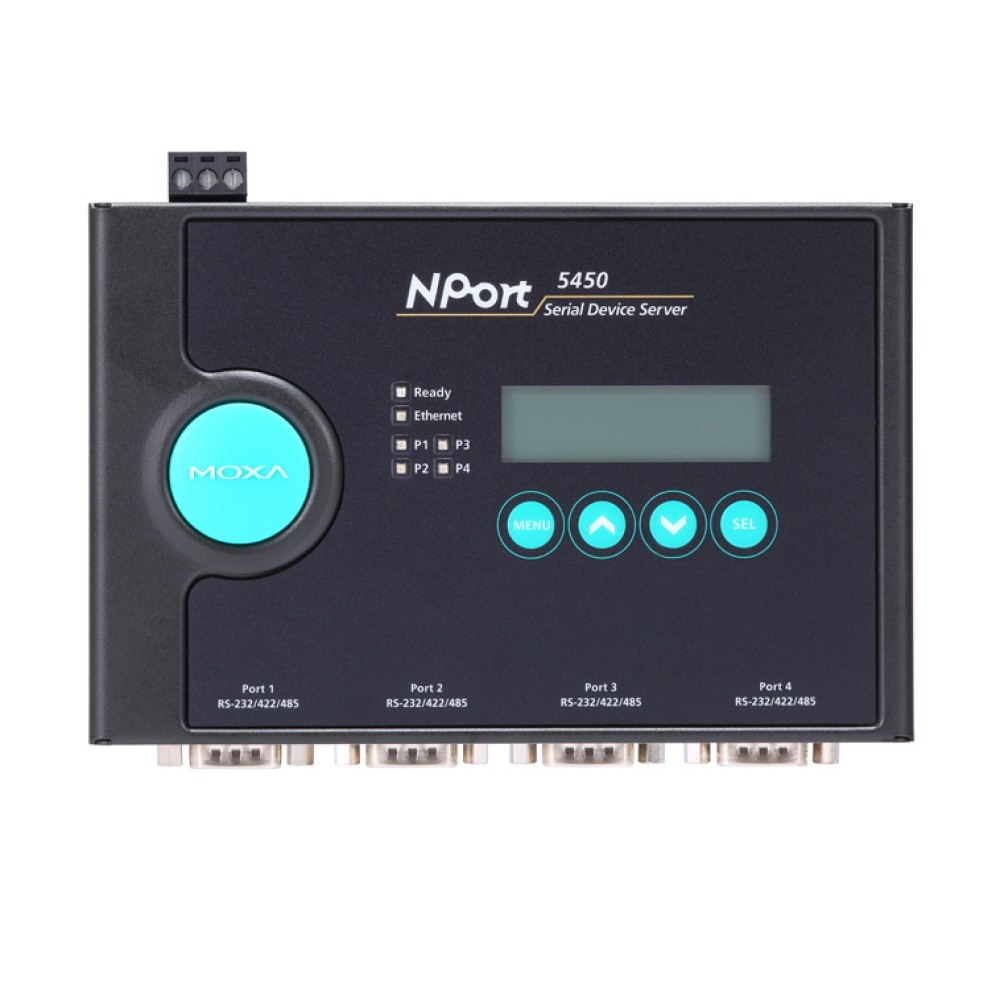

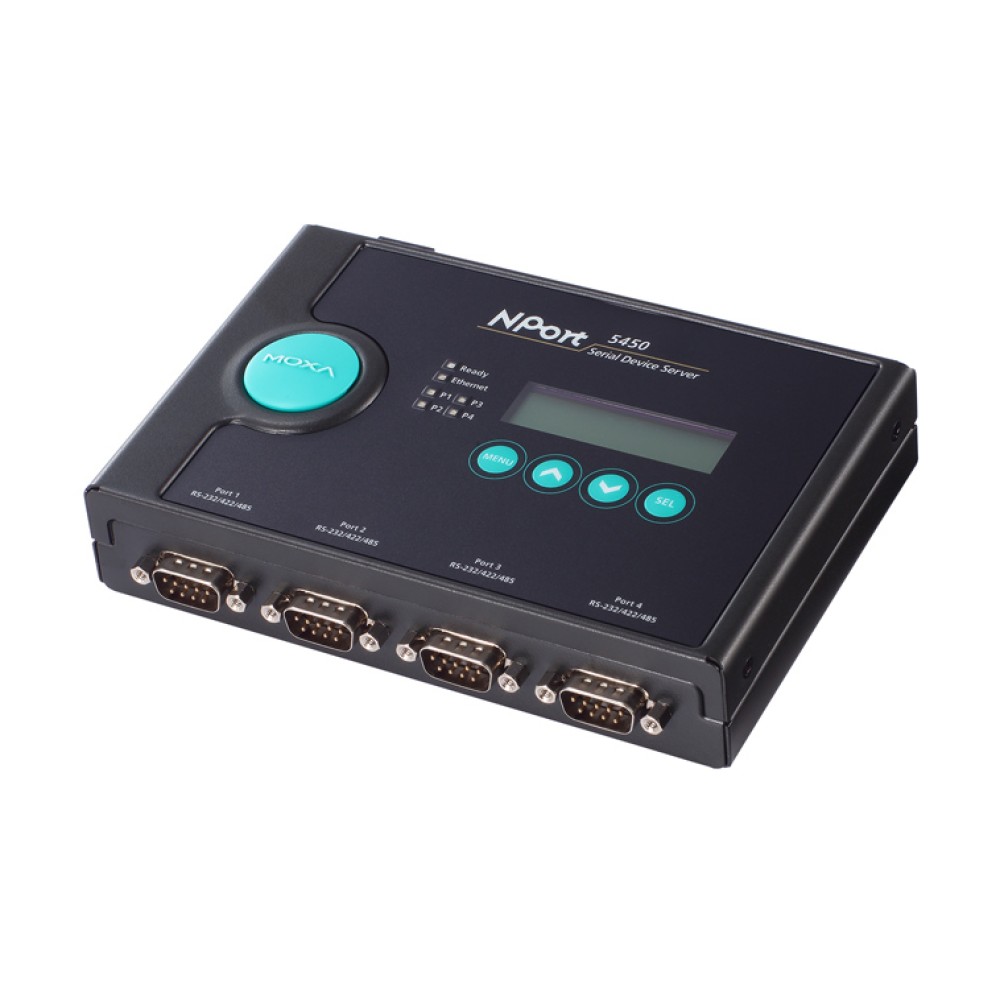

NPort 5450
4ポート RS-232C/422/485 シリアルデバイスサーバー
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- LCM(LiquidCrystalModule)によるIPアドレスのコンフィギュレーションが容易
- 10/100Mbpsイーサネット・オートディテクション
- 4ポートのRS-232C/422/485のオペレーションが選択可能
- ビルトイン15KVESDプロテクション(すべてのシリアル信号線サポート)
- TCPサーバ、TCPクライアント、UDP、リアルCOMオペレーションモード
- webコンソール、Telnetコンソールを介してのコンフィギュレーション
- SNMPMIB-IIネットワーク管理サポート
- 2KVアイソレーション･プロテクション(NPort5450I)
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
4台までのシリアルデバイスをインターネットに接続
NPort5450デバイスサーバは、既存のシリアルデバイスを基本のコンフィギュレーションだけで透過的に4台までイーサネット接続ができます。シリアルとイーサネットインターフェース間は、双方向のデータ伝送を行います。NPortデバイスサーバは、既存のハードウェア投資を無駄にすることなく将来のネットワークの拡張性まで考慮して設計されています。NPortデバイスサーバを使用することによってシリアルデバイスの管理を集中化し、更にネットワーク上に管理ホストを分散することができます。
- ビルトインLCMによるダイレクト･コンフィギュレーション
- RS-4851KΩ/150KΩプルアップ/ダウン(high/low)レジスタの選択
- デュアル電源入力 : ターミナルブロック&パワージャック
- RS-232C/422/485アイソレーションサポート(NPort5450I)
各シリアルポート独立のオペレーションモード
リモートデータのポーリング、イベント処理、データのマルチキャスティングのための異なるデバイスをTCP/IPネットワーク上に接続するためにNPort5450デバイスサーバを使用します。また、NPort5450デバイスサーバの各シリアルポートは、例えば、ポート1をドライバモード、ポート2をTCPサーバモード、ポート3および4をTCPクライアントモードのように幅広い設定ができ独立したオペレーションが可能です。
ユーザフレンドリなLCDコントロールパネルによりインストールが容易
NPort5400デバイスサーバに搭載されたコントロールパネルは、インプットデータの入力、コンフィギュレーション、オペレーションモードの選択のために4つのボタンが提供されます。コントロールパネルは、サーバ名、シリアル番号、IPアドレスを表示して、IPアドレス、ネットマスクまたはゲートウェイなどのパラメータの入力あるいは変更をおこなうことができます。
リダンダントDC電源入力
デバイスサーバは、リダンダントDC電源ソース、DCターミナルブロックおよびDC電源ジャック入力の両方をサポートします。2つの電源入力は、電源のリダンダンシを提供するだけでなく異なる各種のアプリケーションをフレキシブルにサポートします。
| LAN | |
| ポート数 | 1 |
|---|---|
| イーサネット | 10/100Mbps |
| コネクタ | RJ45 |
| 磁気アイソレーションプロテクション | ビルトイン 1.5KV |
| シリアルインターフェイス | |
| 標準シリアルポート | RS-232C/422/485 |
| ポート数 | 4 |
| コネクタ | DB9オス |
| シリアルライン・プロテクション | 15KV ESD (全信号ラインサポート) 光絶縁 : 2KV (NPort 5450I) |
| シリアル通信パラメータ | |
| パリティ | なし、偶数、奇数、スペース、マーク |
| データビット | 5, 6, 7, 8 |
| ストップビット | 1, 1.5, 2 |
| フローコントロール | DSR/DTR (RS-232C のみ), RTS/CTS, XON/XOFF |
| 速度 | 50bps ～ 921.6Kbps |
| シリアル信号 | |
| RS-232C | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
| RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
| 4線式 RS-485 | Tx+, Tx-, Rx+, Rx-, GND |
| 2線式 RS-485 | Data+, Data-, GND |
| ソフトウェア機能 | |
| プロトコル | ICMP, IP, TCP, UDP, DHCP, BOOTP, Telnet, DNS, SNMP, HTTP, SMTP, SNTP, Rtelnet, ARP |
| サポートドライバ | Windows Real COM driver (Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/2012 x86/x64、2008/2012 R2、Embedded CE 5.0/6.0、XP Embedded), Linux Real TTY driver, Fixed TTY driver (for SCO Unix, SCO OpenServer, UnixWare 7, UnixWare 2.1, SVR 4.2, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i) |
| コンフィギュレーション | Webブラウザ, Telnetコンソール, Windowsユーティリティ |
| ミニスクリーンとボタン | |
| LCD パネル | ケース上にLCD(Liquid Crystal Display)あり |
| ボタン | 4個 |
| メカニカル | |
| ケース | SECCシートメタル (1mm), IP30保護 |
| 重さ | 740g |
| サイズ | 158×103×33mm (取付金具なし) 176×103×33mm (取付金具付) |
| 環境 | |
| 動作温度 | 0 ～ 55℃ |
| 動作湿度 | 5 ～ 95% RH |
| 保管温度 | -20 ～ 70℃ |
| 電源 | |
| 入力電圧 | 12 ～ 48VDC |
| 消費電力 | NPort 5450 : 350mA @12V (最大) NPort 5450I : 554mA @12V (最大) |
| 電源ラインプロテクタ | 4KV バースト (EN61000-4-4: EFT/B), 2KV サージ (EN61000-4-5) |
| 適合規格 | |
| EMC | CE (EN55022 Class A, EN55024), FCC Part 15 Subpart B Class A |
| 安全 | UL (UL60950-1), CUL, TÜV (EN60950-1) |
| 医療 | EN60601-1-2 Class B, EN55011 |
| 海上 | DNV |
| 信頼性 | |
| アラートツール | ビルトインブザー、RTC(Real Time Clock) |
| 自動リブートトリガ | ビルトインWDT(ウオッチドッグタイマ) |
| MTBF | 206,903 時間 |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |
DINレールマウントキット(35 mm)
システム・コンフィギュレーションあるいはクリティカルな環境によっては、インピーダンスのミスマッチのためにシリアル信号の反射が生じます。それを防ぐためにターミネータ(終端抵抗)のセット、デジタル信号ラインを確実にHighレベルに接続させ通信ラインに多少のイズが乗っても誤動作しにくくさせるプルアップ抵抗、デジタル信号を抵抗を通してグランドに接続して信号ライン上の反射を防ぐプルダウン抵抗をマニュアルでセットすることができます。
システムに必要とされる低抗値は、夫々異なるためにNPort 5400デバイスサーバは、シリアルポート毎にDIPスイッチを使いターミネータ、プルアップ/プルダウン抵抗の設定を行うことができます。
サイズ
| NPort 5450 | 4ポート RS-232C/422/485 シリアルデバイス・サーバ 電源アダプタなし |
|---|
DINレール電源
| DR-4524 | 45W/2A DINレール 24VDC電源 85～264VAC入力 |
|---|---|
| DR-75-24 | 75W/3.2A DINレール 24VDC電源 85～264VAC入力 |
| DR-120-24 | 120W/5A DINレール 24VDC電源 88～132 VAC/176～264VAC入力スイッチ切換 |
| DR-75-48 | 75W/1.6A DINレール 48VDC電源 85～264VAC入力 |
| DR-120-48 | 120W/2.5A DINレール 48VDC電源 88～132VAC/176～264VAC入力スイッチ切換 |
| MDR-40-24 | 40W/1.7A DINレール 24VDC電源 ユニバーサル 85～264VAC入力 -20～70℃ |
| MDR-60-24 | 60W/2.5A DINレール 24VDC電源 ユニバーサル 85～264VAC入力 -20～70℃ |
マウントキット
| DK-35A | DINレールマウントキット(35mm) |
|---|

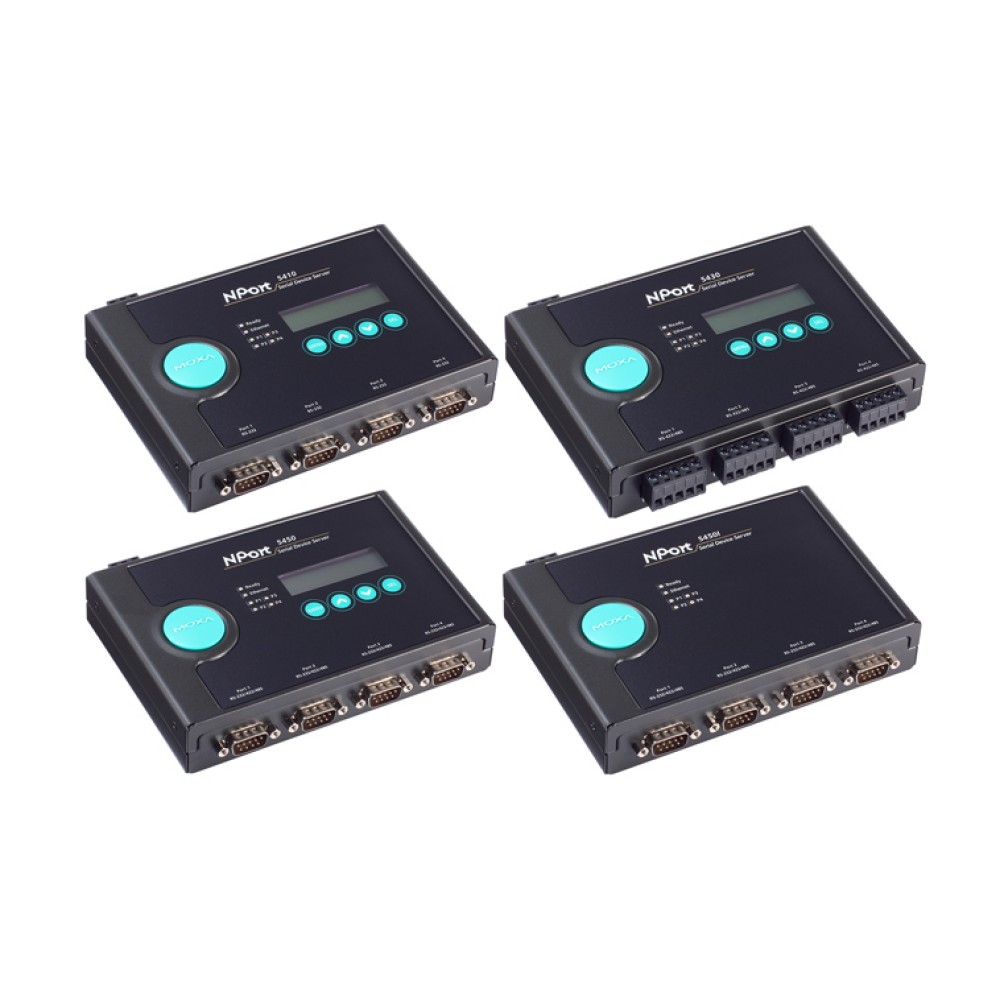

NPort 5400シリーズ 製品一覧
| NPort 5410 | 4ポート RS-232C シリアルデバイス・サーバー |
| NPort 5430 | 4ポート RS-422/485 シリアルデバイス・サーバー |
| NPort 5430I | 4ポート RS-422/485 シリアルデバイス・サーバー |
| NPort 5450 | 4ポート RS-232C/422/485 シリアルデバイスサーバー |
| NPort 5450I | 4ポート RS-232C/422/485 シリアルデバイスサーバー |
| NPort 5450-T | 4ポート RS-232C/422/485 シリアルデバイスサーバー |
| NPort 5450I-T | 4ポート RS-232C/422/485 シリアルデバイスサーバー 2kV絶縁保護 |
