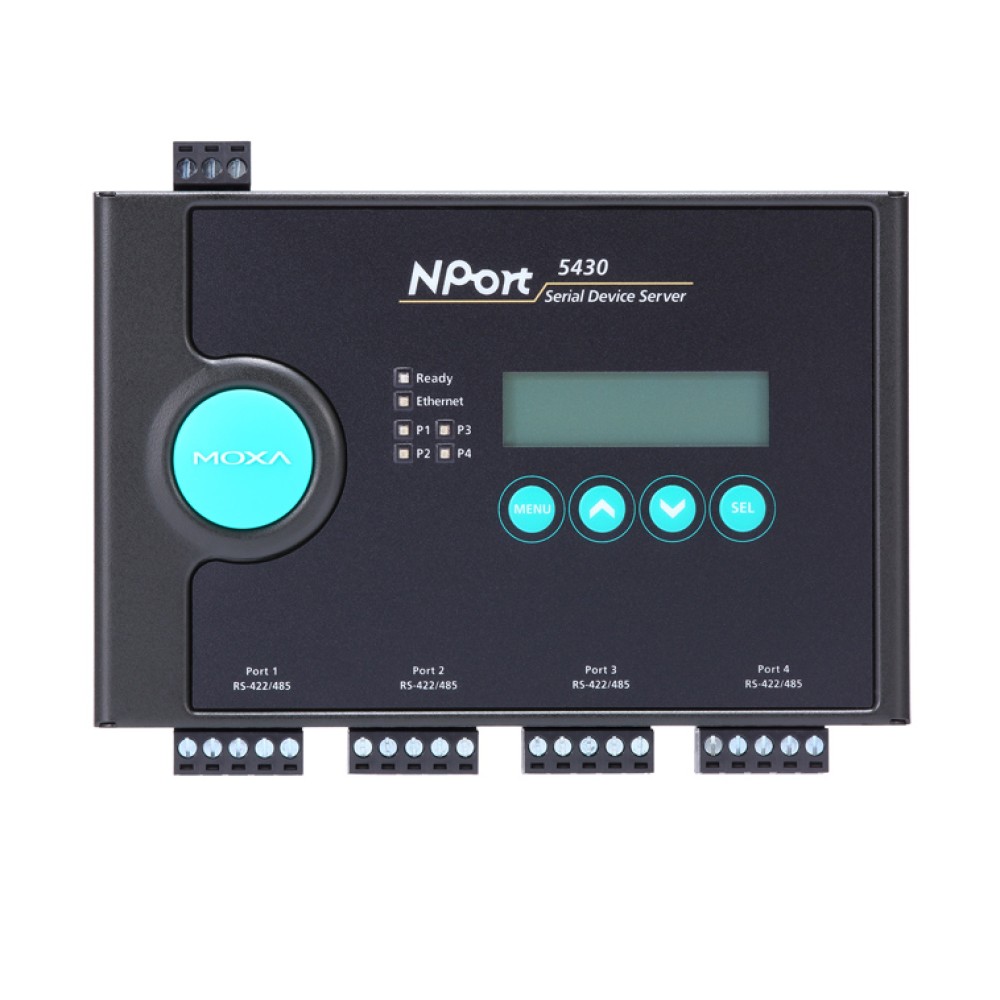

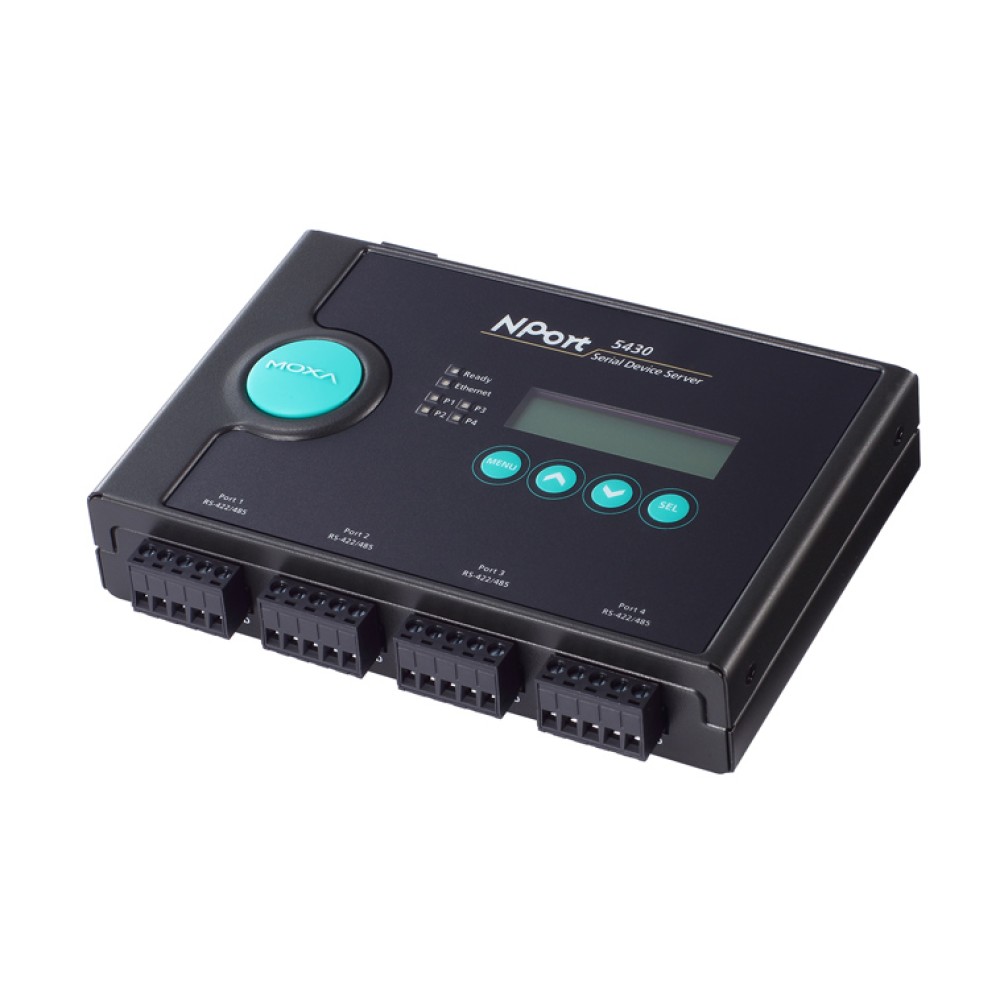

NPort 5430
4ポート RS-422/485 シリアルデバイス・サーバー
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- IPアドレスをセットアップするための使いやすいLCM(液晶モジュール)インターフェイス
- 10/100Mbpsイーサネットの自動検出
- 大量インストールの場合でも使いやすいWindowsユーティリティ
- 4ポートRS-422/485
- 全てのシリアル信号に対してサージ保護 (15KV ESD)
- TCPサーバ、TCPクライアント、UDP、リアルCOMモードサポート
- WebとTelnetコンソールサポート
- ネットワーク管理用のSNMP MIB-IIサポート
- NPort5430I (2KVアイソレーション・プロテクション)
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
NPort 5430シリーズは、イーサネット接続用に便利かつ透過的方法を提供して、既存のハードウェアへの投資を無駄にすることなく、将来のネットワーク拡張も確実に行えるようにしています。また、簡単な構成タスクを実行するだけで既存のシリアルデバイスをネットワーク接続できるようになります。それだけでなく、NPort 5430はシリアルインターフェイスとイーサネットインターフェイス間でデータを透過的に双方向転送します。従って、NPort 5430を使うことによって、シリアルデバイスの集中管理と管理ホストの分散を同時に行うことが可能です。
簡単に使えるシリアル・デバイス･サーバ
ビルトインのヒューマン・マシンインターフェースLCMは、すべてのコンフィギュレーション･パラメータの表示と4個の入力またはオペレーション･モード選択用ボタンを使ってIPアドレス、ネットマスク、ゲートウェイアドレスなどのサーバのパラメータを簡単にセットアップすることができます。更に、Windowsユーティリティによりサーバのステータスおよびデータ送信をモニタすることができるので、Nport 5410に新たにPCを接続してモニタする必要はありません。
リアルCOM/TTYポート
NPort 5430に付属するリアルCOM/ttyドライバをインストールした後、NPort 5430のシリアルポートはWindowsオペレーティングシステムの場合はリアルCOMポートとして、またはLinux環境の場合はリアルttyポートとして認識されます。NPortは基本のデータ送受信機能、同様にRTS、CTS、DTR、DSR、DCDコントロール信号も提供しています。
4つの独立したシリアルポートを異なるオペレーションモードで設定可能
異なるモードを異なるシリアルポートに対して使用できるため、多目的オペレーションが可能です。NPort 5430シリーズ製品はTCP/IPネットワークを通してリモートデータのポーリング、イベント処理、データのマルチキャスティング用に異なるデバイスを接続するにはうってつけです。例えば、ドライバモードに対してはNPort 5430のポート1を、TCPサーバーモードに対してはポート2を、TCPクライアントモードに対してはポート3と4を構成できます。
- 業界をリードするLCM表示およびウォールマウントタイプ
- ビルドインTCP/IPプロトコルおよびオペレーションオンモード
- 簡単な設置とコンフィギュレーションとPlug & Play
| LAN | |
| ポート数 | 1 |
|---|---|
| イーサネット | 10/100Mbps |
| コネクタ | RJ45 |
| 磁気アイソレーションプロテクション | ビルトイン 1.5KV |
| シリアルインターフェイス | |
| 標準シリアルポート | RS-422/485 |
| ポート数 | 4 |
| コネクタ | ターミナルブロック |
| シリアルライン・プロテクション | 15KV ESD (全信号ラインサポート) 光絶縁 : 2KV (NPort 5430I) |
| シリアル通信パラメータ | |
| パリティ | なし、偶数、奇数、スペース、マーク |
| データビット | 5, 6, 7, 8 |
| ストップビット | 1, 1.5, 2 |
| フローコントロール | RTS/CTS, XON/XOFF |
| 速度 | 50bps ～ 921.6Kbps |
| シリアル信号 | |
| RS-422 | Tx+, Tx-, Rx+, Rx-, GND |
| 4線式 RS-485 | Tx+, Tx-, Rx+, Rx-, GND |
| 2線式 RS-485 | Data+, Data-, GND |
| ソフトウェア機能 | |
| プロトコル | ICMP, IP, TCP, UDP, DHCP, BOOTP, Telnet, DNS, SNMP, HTTP, SMTP, SNTP, Rtelnet, ARP |
| サポートドライバ | Windows Real COM driver (Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/2012 x86/x64、2008/2012 R2、Embedded CE 5.0/6.0、XP Embedded), Linux Real TTY driver, Fixed TTY driver (for SCO Unix, SCO OpenServer, UnixWare 7, UnixWare 2.1, SVR 4.2, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i) |
| コンフィギュレーション | Webブラウザ, Telnetコンソール, Windowsユーティリティ |
| ミニスクリーンとボタン | |
| LCD パネル | ケース上にLCD(Liquid Crystal Display)あり |
| ボタン | 4個 |
| メカニカル | |
| ケース | SECCシートメタル (1mm), IP30保護 |
| 重さ | 740g |
| サイズ | 158×103×33mm (取付金具なし) 176×103×33mm (取付金具付) |
| 環境 | |
| 動作温度 | 0 ～ 55℃ |
| 動作湿度 | 5 ～ 95% RH |
| 保管温度 | -20 ～ 70℃ |
| 電源 | |
| 入力電圧 | 12 ～ 48VDC |
| 消費電力 | NPort 5430 : 350mA @12V (最大) NPort 5430I : 585mA @12V (最大) |
| 電源ラインプロテクタ | 4KV バースト (EN61000-4-4: EFT/B), 2KV サージ (EN61000-4-5) |
| 適合規格 | |
| EMC | CE (EN55022 Class A, EN55024), FCC Part 15 Subpart B Class A |
| 安全 | UL (UL60950-1), CUL, TÜV (EN60950-1) |
| 医療 | EN60601-1-2 Class B, EN55011 |
| 海上 | DNV |
| 信頼性 | |
| アラートツール | ビルトインブザー、RTC(Real Time Clock) |
| 自動リブートトリガ | ビルトインWDT(ウオッチドッグタイマ) |
| MTBF | 201699時間 |
| 保証 | |
| 保証期間 | 5年 |
| 詳細 | Moxa社 製品保証方針 |

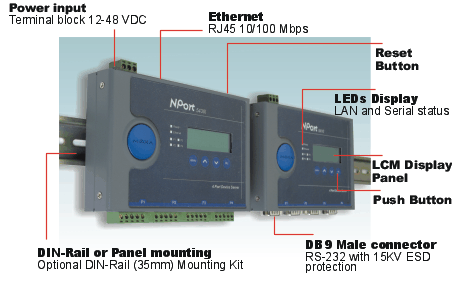

NPort 5430 レイアウト（右側）
インストールが簡単なユーザーフレンドリなLCMディスプレイパネル
LCMディスプレイパネルNPort 5400シリーズ製品はデータ入力用およびオペレーションモード選択用の4つのプッシュボタンがあります。LCM ディスプレイパネルは"サーバー名"、 "シリアル番号"、"IPアドレス"を先ず表示します。LCMディスプレイパネルとプッシュボタンを使用すると、IPアドレス、ネットマスク、ゲートウェイだけでなく、その他の全てのパラメータをすばやく簡単に設定できます。

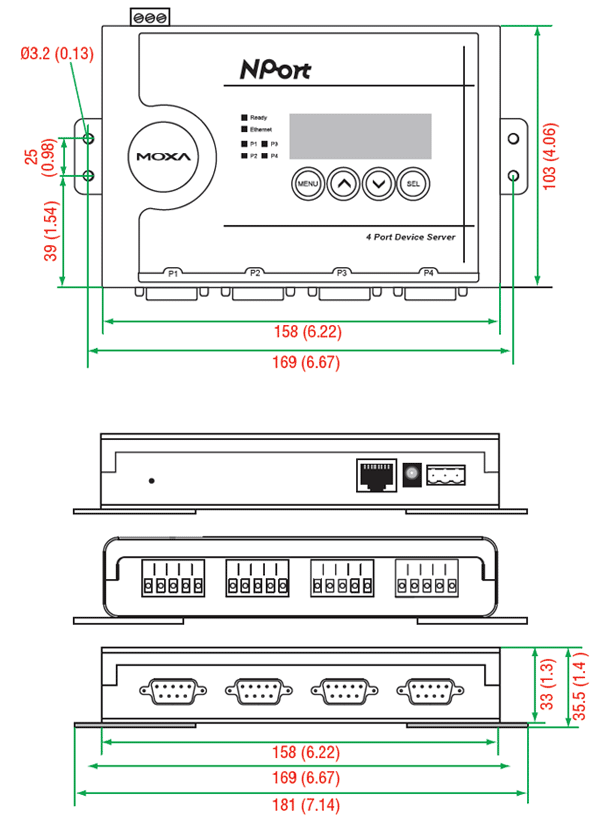

NPort 5430 サイズ（単位=mm）※画像はNPort 5410です
| NPort 5430 | 4ポートRS-422/485シリアル・デバイス・サーバ 電源アダプタなし |
|---|
AC100V電源入力の際には別途電源アダプタをご購入ください。
電源アダプタ
| PWR-12125-USJP-S1 | 100 ～ 240VAC 50/60Hz PSE対応 |
|---|
DINレール電源
| DR-120-24 | 120W/5A DINレール24VDC電源 88 ～ 132VAC/176 ～ 264VAC入力 スイッチ切換 |
|---|
マウントキット
| DK-35A | DINレールマウントキット(35mm) |
|---|

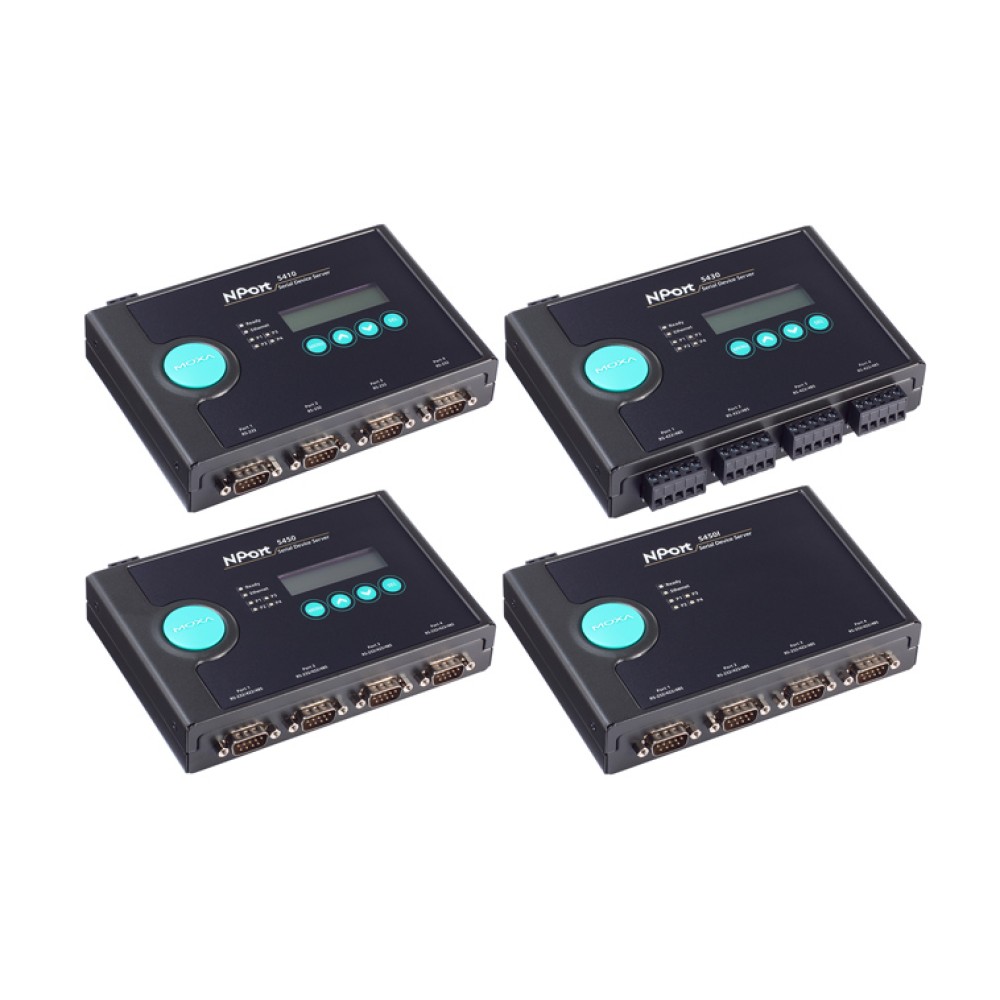

NPort 5400シリーズ 製品一覧
| NPort 5410 | 4ポート RS-232C シリアルデバイス・サーバー |
| NPort 5430 | 4ポート RS-422/485 シリアルデバイス・サーバー |
| NPort 5430I | 4ポート RS-422/485 シリアルデバイス・サーバー |
| NPort 5450 | 4ポート RS-232C/422/485 シリアルデバイスサーバー |
| NPort 5450I | 4ポート RS-232C/422/485 シリアルデバイスサーバー |
| NPort 5450-T | 4ポート RS-232C/422/485 シリアルデバイスサーバー |
| NPort 5450I-T | 4ポート RS-232C/422/485 シリアルデバイスサーバー 2kV絶縁保護 |
