Neousys Technology

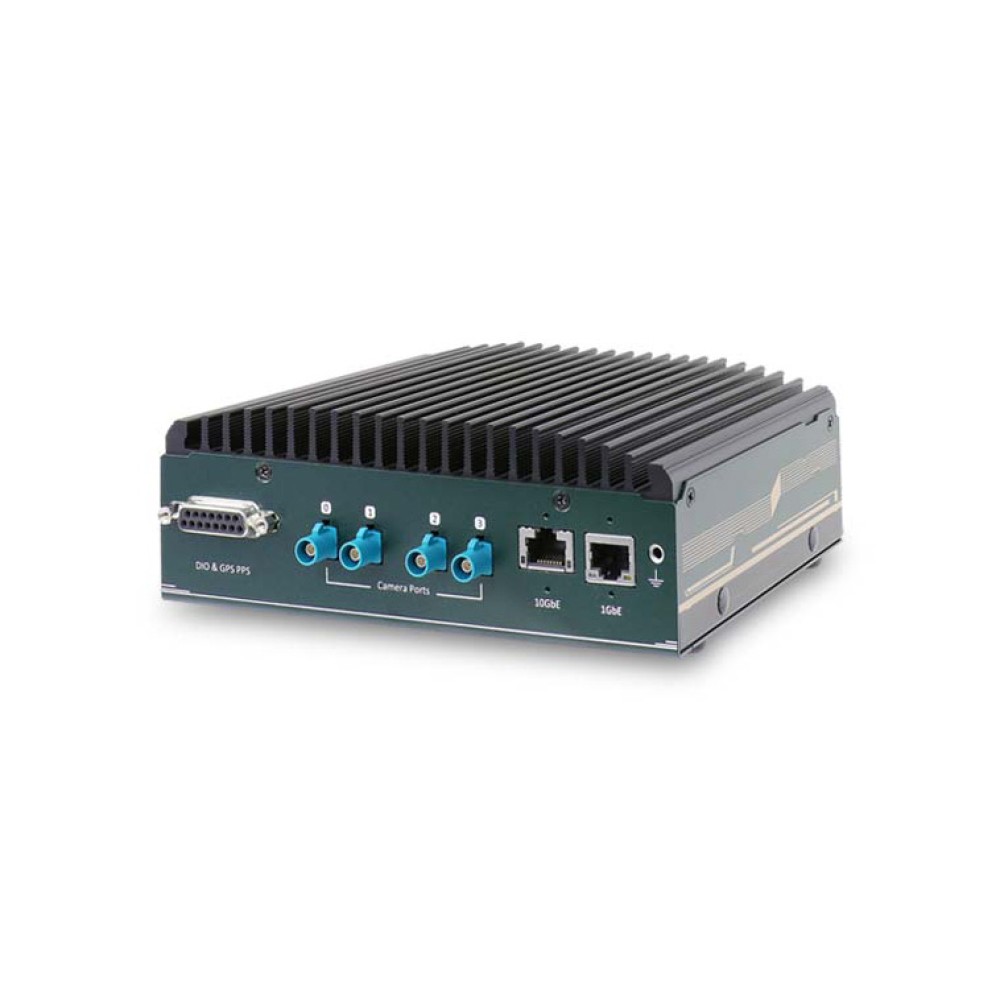

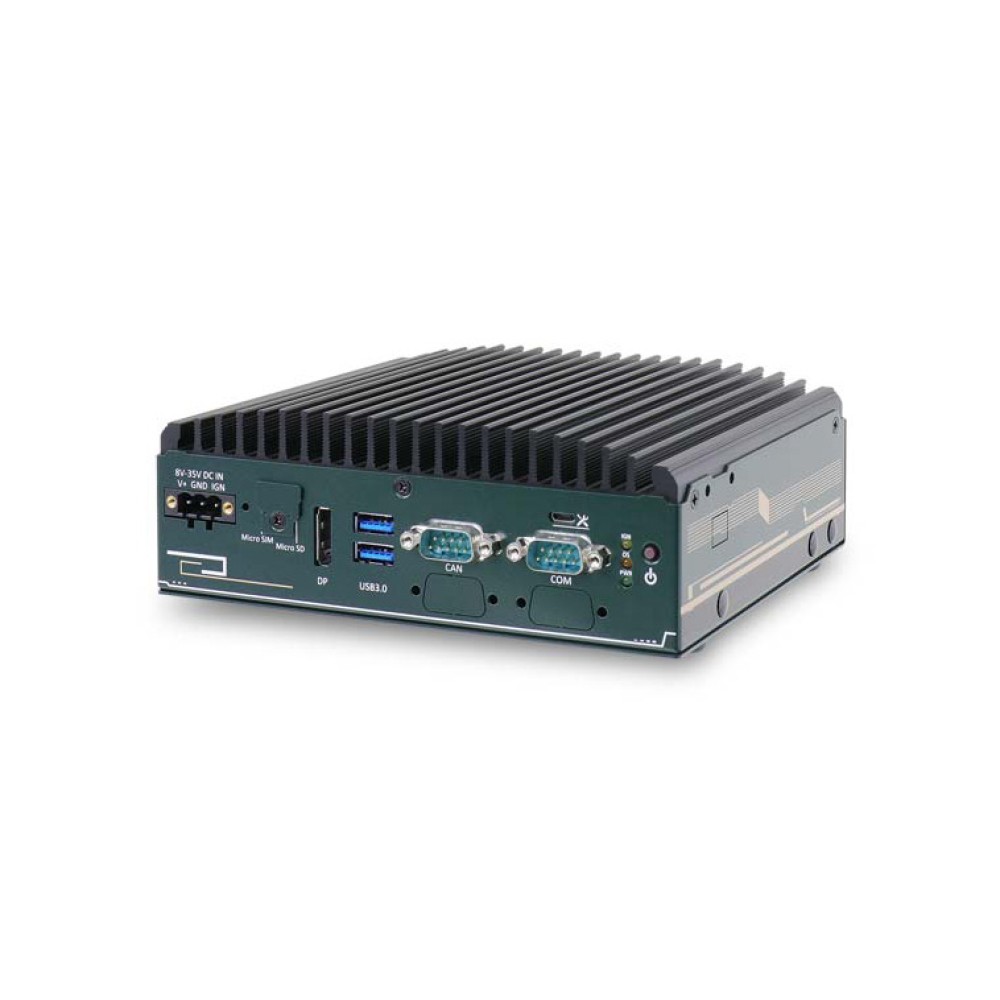

NRU-51V-NX8

NVIDIA® Jetson NX/ Xavier™搭載 GMSL2カメラ対応コンピュータ メモリ8GBモデル

主な製品特長

  • JetPack 4.6.1をバンドルしたNVIDIA® Jetson Xavier™ NX SOMを搭載
  • 25℃~60℃のファンレス動作に耐える堅牢性
  • FAKRA Z コネクタ経由で 4x GMSL2 車載カメラをサポート
  • 1x 10GBASE-T 10Gb および 1x 1GBASE-T 1Gbイーサネットポート
  • WiFi/GNSS/NVMe/CANモジュール用mini-PCIeソケット×2個
  • 1x M.2 3042/3052 Bキーソケット(4G/5Gモバイル通信用
  • 1x 絶縁CAN、1x 設定可能RS232/422/485ポート、1x GPS PPS入力
  • 8V~35VのワイドレンジDC入力、イグニッションパワーコントロール内蔵

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • シリーズ
  • FAQ

NRU-51Vは、ADAS、遠隔操作、自律移動ロボット、自律走行車のセンサーハブまたは知覚ユニットとして機能する、GMSL2カメラ対応の堅牢なJetson Xavier™ NXファンレスコンピュータです。

GMSL2車載カメラをサポートすることで、IP67防水、ハイダイナミックレンジ (120dB HDR)、オートホワイトバランス (AWB)、LEDフリッカー軽減 (LFM) などの先進機能を活用し、NRU-51Vに高いビジョン能力を実現します。明るい晴れの日から真っ暗な夜まで、照明条件にかかわらず、最小限の遅延で高品質の画像を得ることができます。さらに、4台のGMSL2カメラからの画像をマイクロ秒単位のチャンネル間スキューで同時に取得できる独自の同期機構を備えています。また、GPSのPPS信号を受信して、画像データをLIDARに合わせたり、他のシステムのカメラと同期させることも可能です。

NVIDIA® Jetson Xavier™ NX SOMの優れた電力効率により、NRU-51Vは15Wの電力パッケージで21TOPSの推論性能を提供します。ユーザーは、内蔵の10GBASE-Tイーサネットを通じて、生のカメラ画像を知覚処理のために別のGPUサーバーに転送することができますが、リアルタイムのオブジェクトやROI検出のためにその大きなTOPSを活用することもできます。遠隔操作アプリケーションでは、ハードウェアH.264/265ビデオコーデックを利用して、4台のGMSL2カメラからのビデオストリームをリアルタイムでエンコードし、ライブビデオフィードを5G通信で遠隔地にいるドライバーに最小限のレイテンシーで送信することができます。

GMSL2インターフェースとJetson Xavier™ NXの組み合わせにより、NRU-51Vは単なるエッジAIコンピュータの域を超えたものとなっています。車載カメラによってもたらされる高いビジョンと、10GbE、CAN 2.0、5Gブロードバンド用M.2などのI/Oインターフェースを備えたNRU-51Vは、ADAS用のセンサーハブ、AGV/AMR用の知覚ユニット、オフハイウェイ車用の遠隔操作制御装置として、移動プラットフォームの中心になる役割を担います。

システムコア
プロセッサーNVIDIA® Jetson Xavier™ NX システムオンモジュール (SOM)、NVIDIA® Volta GPUとCarmel CPUで構成
メモリ8GB/16GB LPDDR4x (Xavier NX 8GB/16GB) @ 1600/1866MHz on SOM (15W/20W TDP mode)
eMMC16GB eMMC 5.1 (SOM上)
パネルI/Oインターフェース
GMSLカメラ4x GMSL2 FAKRA Zコネクタ、4x 1920 × 1080 @ 30 FPSカメラ入力対応
イーサネット1x 10GBASE-T 10GbEポート (スクリューロック付)
1x 1GBASE-T 1GbEポート (スクリューロック付)
USB2x USB 3.1 Gen1ポート (合計5Gbps、M.2 Bキーと共有)
1x マイクロUSB (OTGのみ)
ビデオポート1x DisplayPort、3840 × 2160 (60Hz) 対応
シリアルポート1x ハードウェア設定可能なRS-232C/422/485ポート
CAN bus1x 絶縁 CAN バス 2.0 ポート
絶縁DIO1x GPS PPS入力、3チャネル絶縁DI および 4チャネル絶縁DO
Micro SD1x フロントアクセス可能なmicroSDカードスロット
グランド端子1x シャーシのESDシールド用M4グランド端子
内部I/Oインターフェース
mini-PCIe Express1x WIFI、NVMeストレージ用フルサイズMini PCI Expressソケット (PCIe + USB 2.0)
M.21x 3042/3052 M.2 Bキー (USB 3.1 Gen 1 + USB 2.0) デュアルSIM対応4G/5Gモジュール (フロントアクセス1x、内部1x) 向け
電源
DC入力8V~35V DC入力 および イグニッション電源制御用3ピンプラグ式端子台1個 (V+/GND/IGN)
メカニカル
サイズ173 mm (幅) × 144 mm (奥行) × 60 mm (高さ)
重さ1.4 kg
取付方法ウォールマウント用ブラケット (オプション)
環境
動作温度パッシブ冷却 (15W TDPモード) 時:-25℃~60℃
オプションのファンキットを使用 (15W TDPモード) 時:-25℃~70℃

氷点下および60℃以上の動作温度では、広温度SDカード/NVMeが必要です。

保管温度-40℃ ~ 85℃
湿度10%~90% (結露なきこと)
振動MIL-STD-810G、メソッド514.7、カテゴリー4 (申請中)
衝撃MIL-STD-810G、メソッド516.7、プロシージャー (申請中)
EMCCE/FCC Class A, according to EN 55032 & EN 55035 (申請中)

外観

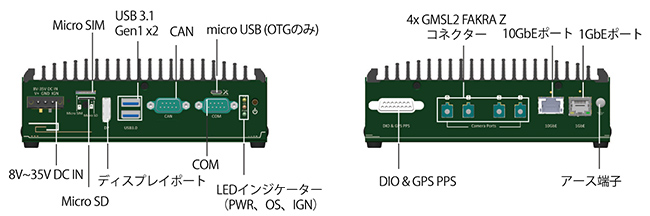

外観図

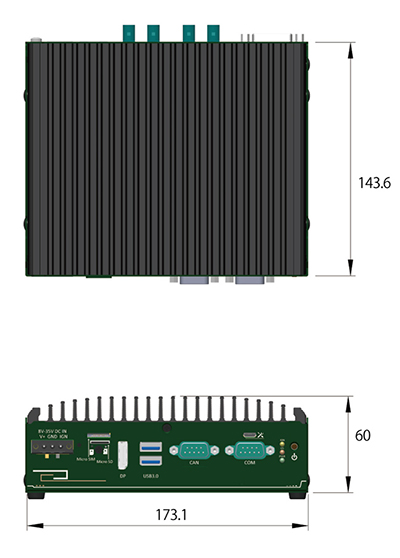

サイズ (単位=mm)

サイズ
NRU-51V-NX8NVIDIA® Jetson NX/ Xavier™ 搭載 GMSL2カメラ対応コンピュータ メモリ8GBモデル

オプショナルアクセサリ

AC-IMX390-H60Sony IMX390 CMOSセンサーカメラ
1920×1080 @ 30fps
LFM
HFOV 63.9°
IP67+IP69K
動作温度:-40℃~85℃
オスFAKRAコネクター
アクティブアライメント
レンズキャップなし
AC-IMX390-H120Sony IMX390 CMOSセンサーカメラ
1920×1080 @ 30fps
LFM
HFOV 120.6°
IP67+IP69K
動作温度:-40℃~85℃
オスFAKRAコネクター
アクティブアライメント
レンズキャップなし
AC-IMX390-H190Sony IMX390 CMOSセンサーカメラ
1920×1080 @ 30fps
LFM
HFOV 186°
IP67+IP69K
動作温度:-40℃~85℃
オスFAKRAコネクター
アクティブアライメント
レンズキャップなし
AC-AR0233-H60オンセミAR0233 CMOSセンサーカメラ
1920×1080 @ 30fps
LFM
HFOV 60°
IP67
動作温度:-40℃~85℃
オスFAKRAコネクター
AC-AR0233-H120オンセミAR0233 CMOSセンサーカメラ
1920×1080 @ 30fps
LFM
HFOV 118°
IP67
動作温度:-40℃~85℃
オスFAKRAコネクター
AC-AR0233-H190オンセミAR0233 CMOSセンサーカメラ
1920×1080 @ 30fps
LFM
HFOV 196°
IP67
動作温度:-40℃~85℃
オスFAKRAコネクター
レンズキャップなし
AC-AR0233-H60-60FPSオンセミAR0233 CMOSセンサーカメラ
1920×1080 @ 60fps
LFM
HFOV 60°
IP67
動作温度:-40℃~70℃の
オスFAKRAコネクター
AC-AR0233-H120-60FPSオンセミAR0233 CMOSセンサーカメラ
1920×1080 @ 60fps
LFM
HFOV 118°
IP67
動作温度:-40℃~70℃
オスFAKRAコネクター
AC-AR0233-H190-60FPSオンセミAR0233 CMOSセンサーカメラ
1920×1080 @ 60fps
LFM
HFOV 196°
IP67
動作温度:-40℃~70℃
オスFAKRAコネクター
レンズキャップなし
PA-60W-OW60W AC/DC電源アダプタ 12V/5A
端子台用コードエンド端子
動作温度:-30~60℃
PA-120W-OW120W AC/DC電源アダプタ 20V/6A
18AWG/120cm
端子台用コードエンド端子
動作温度:-30~70°C
Risr-M2M-mPCIeNGFF M.2 2242キーM-mini-PCIeアダプタ
Wmkit-NRU-50NRU-50シリーズ用ウォールマウントキット
ウォールマウントブラケットとネジを含む
Tpkit-NRU-50大コンポーネント高さが1.3 mm ~ 2.4 mmのmPCIeモジュール および 最大コンポーネント高さが0.7 mm ~ 2.0 mmのM.2 Bキーモジュール用30 × 30 × 2 mmサーマルパッド3個入り
FK-FF-CABLE-7Mカメラ用7M FAKRAケーブル (オス型FAKRAコネクター付き)
防水端:黒色
FK-FF-CABLE-15Mオス型FAKRAコネクター付きカメラ用15M FAKRAケーブル
防水端に熱収縮チューブ付き

NRU-51V+ / NRU-51V 製品一覧

NRU-51V+-JON8 NVIDIA® Jetson Orin™ Nx搭載 GMSL2カメラ対応コンピュータ メモリ8GBモデル
NRU-51V+-JON16 NVIDIA® Jetson Orin™ Nx搭載 GMSL2カメラ対応コンピュータ メモリ16GBモデル
NRU-51V-NX8 NVIDIA® Jetson NX/ Xavier™搭載 GMSL2カメラ対応コンピュータ メモリ8GBモデル
NRU-51V-NX16 NVIDIA® Jetson NX/ Xavier™搭載 GMSL2カメラ対応コンピュータ メモリ16GBモデル
