Nuvo-5002E

Intel®第6世代Core™ i7/i5/i3 ファンレスコントローラー,6ポートGbE,拡張スロット,MezIO™インターフェース搭載

主な製品特長

  • Intel® 第6世代 Core™ i7/i5/i3 35W/65W LGA1151 CPU搭載
  • PCI/PCIe拡張カード用特許取得済筐体※
  • 容易な機能拡張を可能にするMezIO™ インターフェース
  • 堅牢性が高く、使用温度範囲の広い (-25℃~70℃) ファンレス設計
  • 最大6つのGbEポートとジャンボフレーム (9.5KB) をサポート
  • メモリ (DDR4-2133 SO-DIMM) 最大32GB
  • RAID 0/1をサポートする2.5インチSATA HDD/SSDを2基搭載可能
  • VGA/DVI/DPの独立したディスプレイ出力 および 4K2K解像度をサポート

R.O.C.特許第M456527号

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • シリーズ
  • FAQ

Nuvo-5000は、パフォーマンスと汎用性を備えたNeousysの堅牢なファンレス組み込みコントローラです。ソケットタイプの第6世代Core™ プロセッサをサポートしているため、アプリケーションのパフォーマンスニーズに応じてCPUを選択でき、Neousysの効率的な放熱設計により、-25℃~70℃の幅広い温度において動作が可能です。

ギガビットイーサネット、USB3.0/USB2.0、COMポート、VGA/DVI/DPトリプルディスプレイ出力などのアプリケーション向けの組み込みI/O接続が豊富で、さらに拡張が必要な場合、Neuousysの特許取得済み筐体は、既製のPCIe/PCIカードをインストールすることによりI/Oの拡張が可能になります。

さらに、Nuvo-5000にはNeousys MezIO™ インターフェースも組み込まれています。特許取得済みの設計は、I/O拡張のための費用対効果の高い信頼できる方法でNeousysの組み込みシステムを強化します。MezIO™ モジュールは、多様化したバーティカル市場向けにアプリケーション指向の機能を提供できます。

Neousys Nuvo-5000は、第6世代Intel® CPU、特許取得済みの筐体、MezIO™ を備えており、産業用アプリケーションのすべてのニーズに対応する強力かつ多種多様なコントローラを作成できます。

システムコア
プロセッサ Intel® Core™ i7-6700 (8M Cache,3.4/4.0 GHz, 65W TDP)(1)
Intel® Core™ i5-6500 (6M Cache, 3.2/3.6 GHz, 65W TDP)(1)
Intel® Core™ i3-6100 (3M Cache, 3.7 GHz, 51W TDP)(1)
Intel® Pentium® G4400 (3M Cache, 3.3 GHz, 54W TDP)(1)
Intel® Celeron® G3900 (2M Cache, 2.8 GHz, 51W TDP)(1)
Intel® Core™ i7-6700TE (8M Cache, 2.4/3.4 GHz, 35W TDP)
Intel® Core™ i5-6500TE (6M Cache, 2.3/3.3 GHz, 35W TDP)
Intel® Core™ i3-6100TE (4M Cache, 2.7 GHz, 35W TDP)
Intel® Pentium® G4400TE (3M Cache, 2.4 GHz, 35W TDP)
Intel® Celeron® G3900TE (2M Cache, 2.3 GHz, 35W TDP)
チップセットIntel® Q170 platform controller hub
グラフィックIntegrated Intel® HD graphics 530/510
メモリ最大32GB DDR4-2133 SDRAM (SO-DIMMスロット×2)
AMTAMT 11.0サポート
TPMTPM 2.0サポート
I/Oインターフェース
イーサネット Intel® ギガビットイーサネットポート×2、1×I219 および I210 (Nuvo-5002E/P)
Intel® ギガビットイーサネットポート×6、1×I219 および 5×I210 (Nuvo-5006E/P)
PoE+ IEEE 802.3at PoE+ PSE GbEポート3~6 (オプション)
供給可能電力量 計80W
USB USB3.0ポート (ネイティブxHCIコントローラ経由) ×4
USB2.0ポート×4
ビデオポート 搭載済VGA+DVI-Dコネクタ
ディスプレイポートコネクタ×2 (4K2K解像度サポート)
(独立した3系統出力をサポート)
シリアルポート ソフトウェア制御によるRS-232C/422/485ポート×2 (COM1&COM3)
RS-232Cポート (COM2)×1
音声マイク入力×1 および スピーカ出力×1
ストレージインターフェース
SATA HDD2.5インチHDD/SSDインストール用SATAポート (筐体内部) ×2 (RAID 0/1サポート)
mSATAフルサイズmSATAポート×1 (mini-PCIeによる多重化)
拡張バス
PCI/PCI Express PCIスロット×1 (Nuvo-5002P/5006P)
PCIe×16スロット @ Gen3、8レーンPCIEシグナル (Nuvo-5002E/5006E)
Mini PCI-E フロントアクセスSIMソケット付き内部Mini PCIeソケット×1
内部SIMソケット付き内部Mini PCIeソケット×1 (mSATAとの多重化)
拡張可能 I/ONeousys製 MezIO™ モジュール用 MezIO™ 拡張ポート
電源
DC入力8~35VDC DC入力用3ピンプラグターミナルブロック×1
リモートコントロール&ステータス出力 リモートオン/オフ制御 および ステータスLED出力用10ピン(2×5)
ウェーハコネクタ×1
メカニカル
寸法240mm (W) × 225mm (D) × 90mm (H)
重さ3.6kg
取り付けウォールマウント(標準) もしくは DINレール (オプション)
環境
動作温度
-25℃~70℃(2)
i7-6700TE (35W TDP)
i5-6500TE (35W TDP)
i3-6100TE (35W TDP)
Pentium G4400TE (35W TDP)
-25℃~70℃(1)(2) (35W CPUモードにて構成)
-25℃~50℃(1)(2) (65W/51W CPUモードにて構成)
i7-6700 (65W/51W TDP)
i5-6500 (65W/51W TDP)
i3-6100 (65W/51W TDP)
ストレージ温度-40℃~85℃
湿度10%~90% , 結露無きこと
振動動作時、5Grms、5~500Hz、3軸 (IEC60068-2-64準拠SSD付)
衝撃動作中、50Grms、半正弦波11ms (IEC60068-2-27準拠SSD付)
EMCCE /FCCクラスA、EN 55022、EN 55024、EN 55032 および EN 60950に準拠
  1. 65Wモードで動作するi7-6700の場合、動作温度は50℃に制限され、継続的に全負荷を適用するとサーマルスロットリングが発生する場合があります。 ユーザはBIOSでCPUパワーを設定し、動作温度の制限を調整する事ができます。
  2. 氷点下における動作温度の場合、広温度範囲対応HDDドライブまたはソリッドステートディスク (SSD) が必要です。

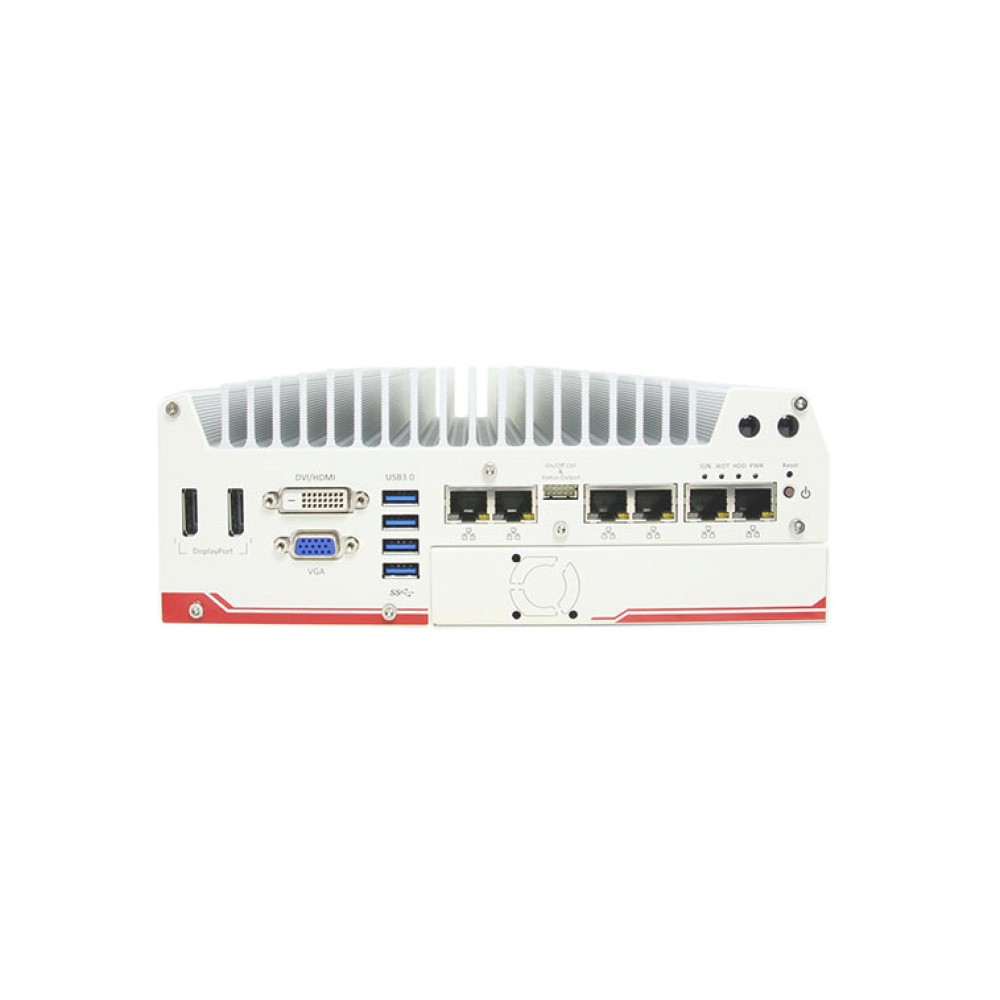

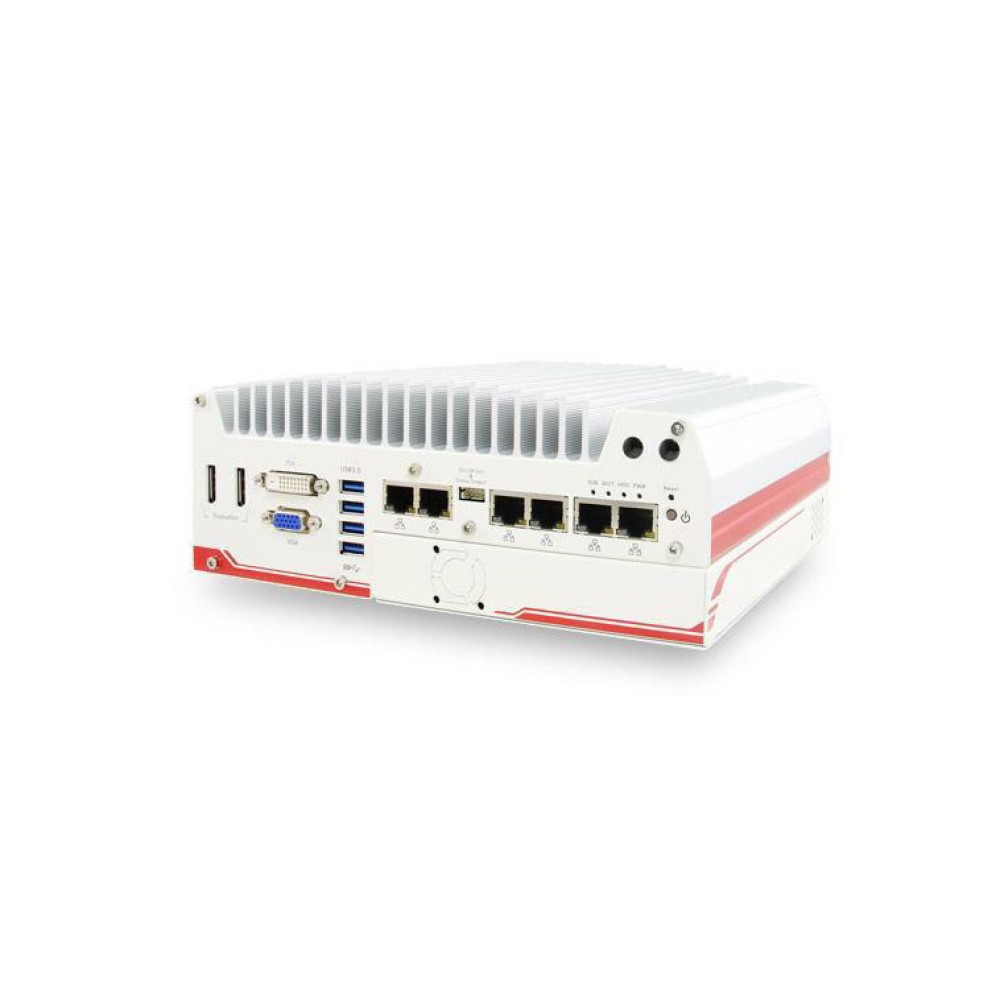

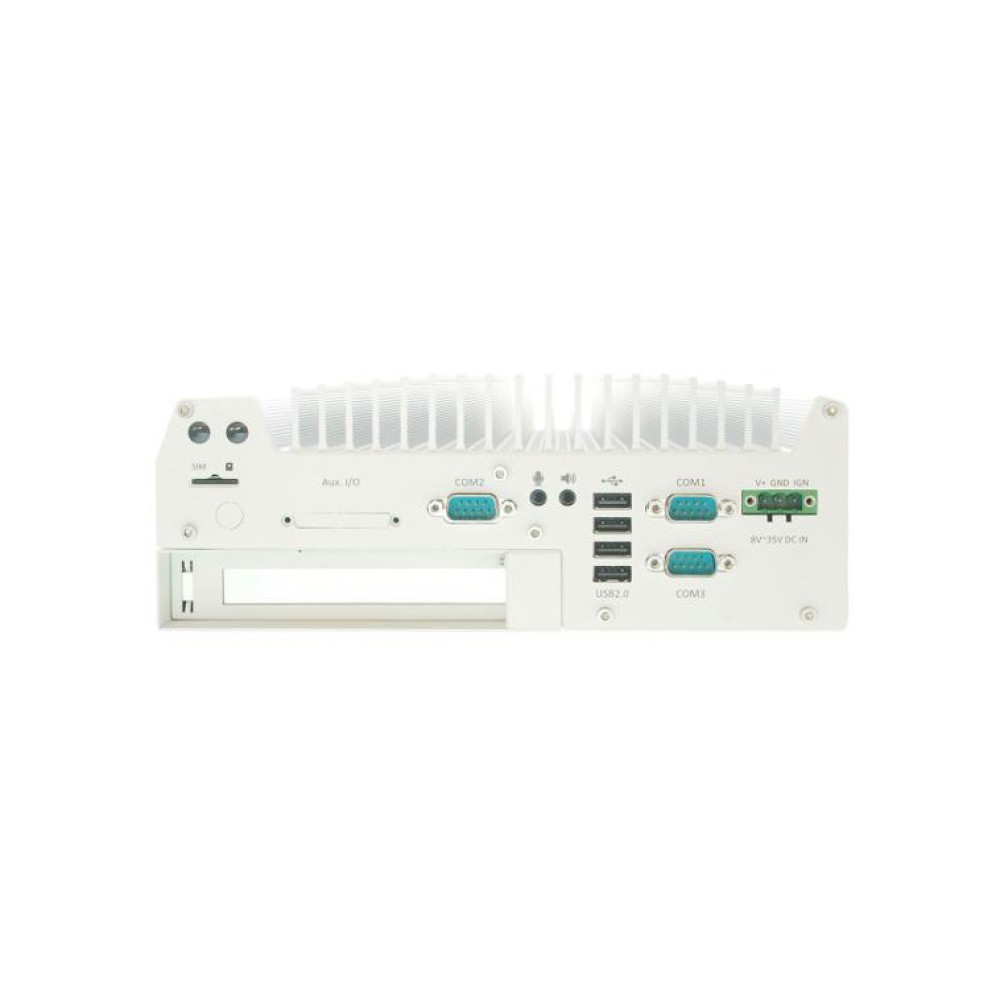

外観

外観図

サイズ (単位 = mm)

サイズ
Nuvo-5002EIntel® 第6世代 Core™ ファンレスコントローラ GbE 2ポート
PCI Expressスロット
MezIO™ インターフェース
オプションIEEE 802.3at PoE+ GbEポート 3~6

アクセサリ

DINRAIL-ONuvo-5000シリーズ向けDINレールマウントアッセンブリ
Fankit-251スロットサイズファンアッセンブリ 25×25×10mm
PA-120W-OW120W AC/DC電源アダプタ
20V/6A
18AWG/120cm
端子台用コードエンド端子
動作温度:-30~70℃
Dmpbr-Nuvo5000_7000Nuvo-7000E/DE/P向け制動ブランケットアッセンブリ (Neousys特許取得済)
ETHY-100-2008Sデジタル8ch絶縁入出力搭載イーサネットI/O拡張モジュール
ETHY-100-2604Sデジタル8ch絶縁入力 および 4chリレー出力搭載 イーサネットI/O拡張モジュール (近日発売)
拡張モジュール
CSM-PoE354PCIe-PoE354at および パッシブヒートスプレッダ プリインストール済みモジュール
CSM-USB380PCIe-USB380 および パッシブヒートスプレッダ プリインストール済みモジュール
CSM-NV750NVIDIARGTX 750 Tiグラフィックスカード, ファン, ヒートスプレッダ プリインストール済みモジュール
CSM-R8004基の2.5インチHDD/SSD収容モジュール (RAID0/1/10サポート)
MezIO™ モジュール
MezIO™ -C180MezIO™ モジュール (RS-232C/422/485 4ポート および RS-232 4ポート)
MezIO™ -C181MezIO™ モジュール (RS-232C/422/485 4ポート および RS-422/485 4ポート)
MezIO™ -D220MezIO™ モジュール (8ch絶縁デジタル入力 および 8ch絶縁デジタル出力)
MezIO™ -D230MezIO™ モジュール (16ch絶縁デジタル入力 および 16ch絶縁デジタル出力)
MezIO™ -V20-EPMezIO™ モジュール (車両アプリケーション向けイグニッションパワー制御)
MezIO™ -U4MezIO™ モジュール (4ポートUSB3.0)
MezIO™ -G4MezIO™ モジュール (4ポートGbE)
MezIO™ -G4PMezIO™ モジュール (4ポート IEEE802.3at PoE+)

Nuvo-5006E-PoE および Nuvo-5006P-PoEのみMezIO-G4Pをサポートします。

Nuvo-5000E/Pシリーズ 製品一覧

Nuvo-5002E Intel®第6世代Core™ i7/i5/i3 ファンレスコントローラー,6ポートGbE,拡張スロット,MezIO™インターフェース搭載
Nuvo-5002P Intel®第6世代Core™ i7/i5/i3 ファンレスコントローラー,6ポートGbE,拡張スロット,MezIO™インターフェース搭載
Nuvo-5006E Intel®第6世代Core™ i7/i5/i3 ファンレスコントローラー,6ポートGbE,拡張スロット,MezIO™インターフェース搭載
Nuvo-5006P Intel®第6世代Core™ i7/i5/i3 ファンレスコントローラー,6ポートGbE,拡張スロット,MezIO™インターフェース搭載

日本語マニュアルはありますか?

Neousys Technology


申し訳ございませんが、日本語マニュアルのご用意はございません。英語マニュアルの提供となります。
