Nuvo-5006E
Intel®第6世代Core™ i7/i5/i3 ファンレスコントローラー,6ポートGbE,拡張スロット,MezIO™インターフェース搭載
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- Intel® 第6世代 Core™ i7/i5/i3 35W/65W LGA1151 CPU搭載
- PCI/PCIe拡張カード用特許取得済筐体※
- 容易な機能拡張を可能にするMezIO™ インターフェース
- 堅牢性が高く、使用温度範囲の広い (-25℃～70℃) ファンレス設計
- 最大6つのGbEポートとジャンボフレーム (9.5KB) をサポート
- メモリ (DDR4-2133 SO-DIMM) 最大32GB
- RAID 0/1をサポートする2.5インチSATA HDD/SSDを2基搭載可能
- VGA/DVI/DPの独立したディスプレイ出力 および 4K2K解像度をサポート
R.O.C.特許第M456527号
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
Nuvo-5000は、パフォーマンスと汎用性を備えたNeousysの堅牢なファンレス組み込みコントローラです。ソケットタイプの第6世代Core™ プロセッサをサポートしているため、アプリケーションのパフォーマンスニーズに応じてCPUを選択でき、Neousysの効率的な放熱設計により、-25℃～70℃の幅広い温度において動作が可能です。
ギガビットイーサネット、USB3.0/USB2.0、COMポート、VGA/DVI/DPトリプルディスプレイ出力などのアプリケーション向けの組み込みI/O接続が豊富で、さらに拡張が必要な場合、Neuousysの特許取得済み筐体は、既製のPCIe/PCIカードをインストールすることによりI/Oの拡張が可能になります。
さらに、Nuvo-5000にはNeousys MezIO™ インターフェースも組み込まれています。特許取得済みの設計は、I/O拡張のための費用対効果の高い信頼できる方法でNeousysの組み込みシステムを強化します。MezIO™ モジュールは、多様化したバーティカル市場向けにアプリケーション指向の機能を提供できます。
Neousys Nuvo-5000は、第6世代Intel® CPU、特許取得済みの筐体、MezIO™ を備えており、産業用アプリケーションのすべてのニーズに対応する強力かつ多種多様なコントローラを作成できます。
| システムコア | |
| プロセッサ | Intel® Core™ i7-6700 (8M Cache,3.4/4.0 GHz, 65W TDP)（1） Intel® Core™ i5-6500 (6M Cache, 3.2/3.6 GHz, 65W TDP)（1） Intel® Core™ i3-6100 (3M Cache, 3.7 GHz, 51W TDP)（1） Intel® Pentium® G4400 (3M Cache, 3.3 GHz, 54W TDP)（1） Intel® Celeron® G3900 (2M Cache, 2.8 GHz, 51W TDP)（1） Intel® Core™ i7-6700TE (8M Cache, 2.4/3.4 GHz, 35W TDP) Intel® Core™ i5-6500TE (6M Cache, 2.3/3.3 GHz, 35W TDP) Intel® Core™ i3-6100TE (4M Cache, 2.7 GHz, 35W TDP) Intel® Pentium® G4400TE (3M Cache, 2.4 GHz, 35W TDP) Intel® Celeron® G3900TE (2M Cache, 2.3 GHz, 35W TDP) |
|---|---|
| チップセット | Intel® Q170 platform controller hub |
| グラフィック | Integrated Intel® HD graphics 530/510 |
| メモリ | 最大32GB DDR4-2133 SDRAM (SO-DIMMスロット×2) |
| AMT | AMT 11.0サポート |
| TPM | TPM 2.0サポート |
| I/Oインターフェース | |
| イーサネット | Intel® ギガビットイーサネットポート×2、1×I219 および I210 (Nuvo-5002E/P) Intel® ギガビットイーサネットポート×6、1×I219 および 5×I210 (Nuvo-5006E/P) |
| PoE+ | IEEE 802.3at PoE+ PSE GbEポート3～6 (オプション) 供給可能電力量 計80W |
| USB | USB3.0ポート (ネイティブxHCIコントローラ経由) ×4 USB2.0ポート×4 |
| ビデオポート | 搭載済VGA+DVI-Dコネクタ ディスプレイポートコネクタ×2 (4K2K解像度サポート) (独立した3系統出力をサポート) |
| シリアルポート | ソフトウェア制御によるRS-232C/422/485ポート×2 (COM1&COM3) RS-232Cポート (COM2)×1 |
| 音声 | マイク入力×1 および スピーカ出力×1 |
| ストレージインターフェース | |
| SATA HDD | 2.5インチHDD/SSDインストール用SATAポート (筐体内部) ×2 (RAID 0/1サポート) |
| mSATA | フルサイズmSATAポート×1 (mini-PCIeによる多重化) |
| 拡張バス | |
| PCI/PCI Express | PCIスロット×1 (Nuvo-5002P/5006P) PCIe×16スロット @ Gen3、8レーンPCIEシグナル (Nuvo-5002E/5006E) |
| Mini PCI-E | フロントアクセスSIMソケット付き内部Mini PCIeソケット×1 内部SIMソケット付き内部Mini PCIeソケット×1 (mSATAとの多重化) |
| 拡張可能 I/O | Neousys製 MezIO™ モジュール用 MezIO™ 拡張ポート |
| 電源 | |
| DC入力 | 8～35VDC DC入力用3ピンプラグターミナルブロック×1 |
| リモートコントロール&ステータス出力 | リモートオン/オフ制御 および ステータスLED出力用10ピン(2×5) ウェーハコネクタ×1 |
| メカニカル | |
| 寸法 | 240mm (W) × 225mm (D) × 90mm (H) |
| 重さ | 3.6kg |
| 取り付け | ウォールマウント(標準) もしくは DINレール (オプション) |
| 環境 | |
| 動作温度 |
|
| ストレージ温度 | -40℃～85℃ |
| 湿度 | 10%～90% , 結露無きこと |
| 振動 | 動作時、5Grms、5～500Hz、3軸 (IEC60068-2-64準拠SSD付) |
| 衝撃 | 動作中、50Grms、半正弦波11ms (IEC60068-2-27準拠SSD付) |
| EMC | CE /FCCクラスA、EN 55022、EN 55024、EN 55032 および EN 60950に準拠 |
- 65Wモードで動作するi7-6700の場合、動作温度は50℃に制限され、継続的に全負荷を適用するとサーマルスロットリングが発生する場合があります。 ユーザはBIOSでCPUパワーを設定し、動作温度の制限を調整する事ができます。
- 氷点下における動作温度の場合、広温度範囲対応HDDドライブまたはソリッドステートディスク (SSD) が必要です。

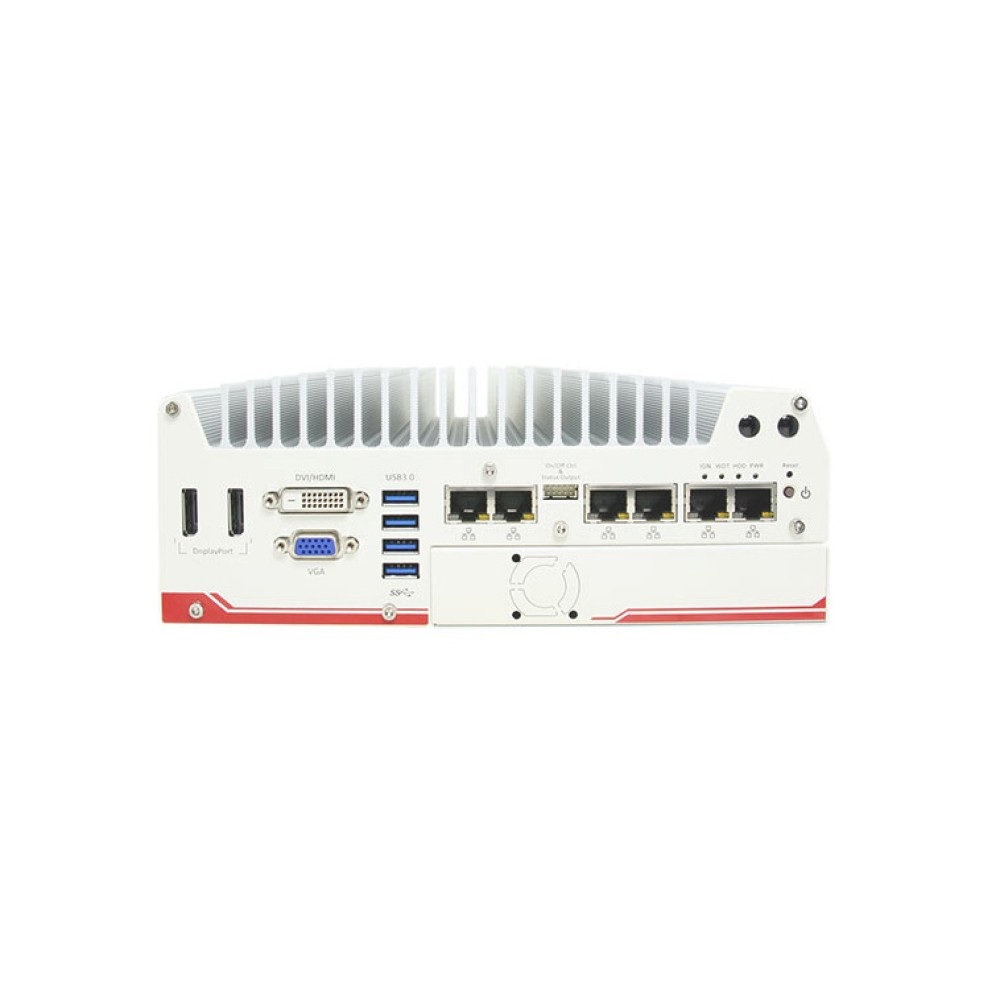

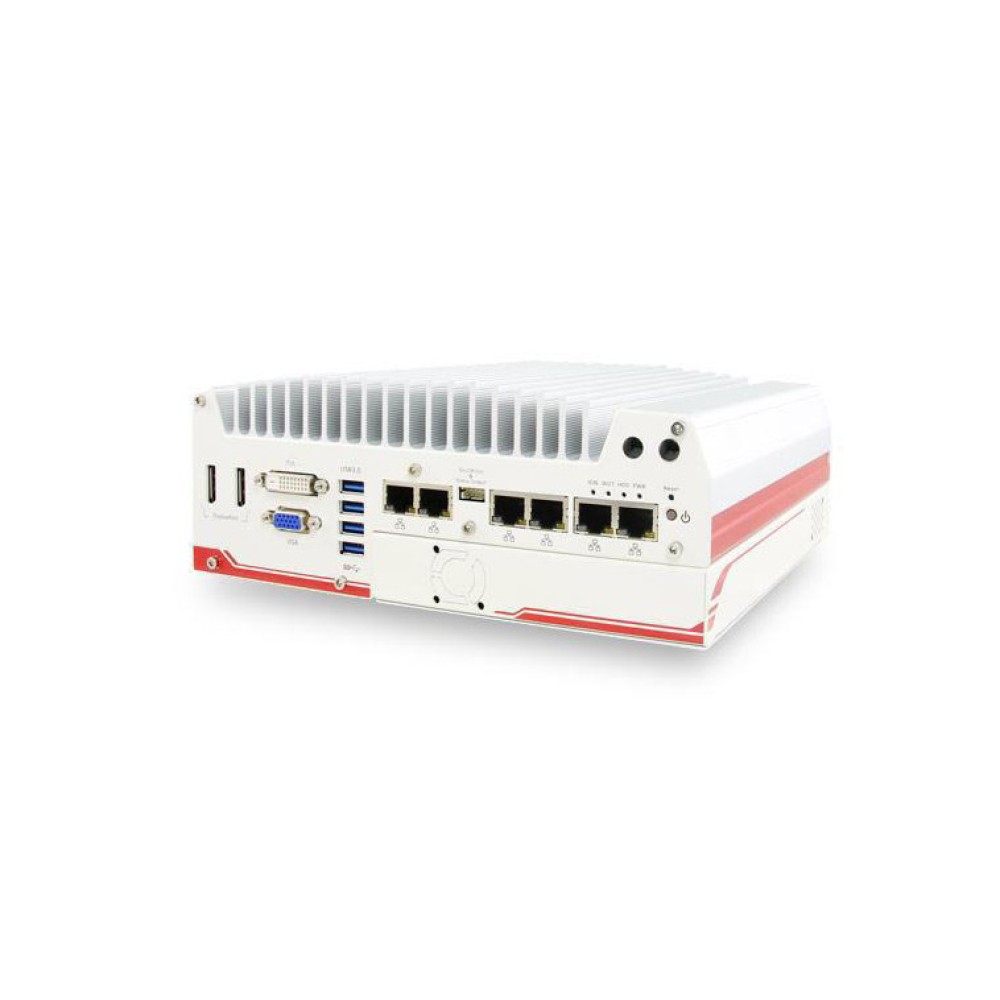

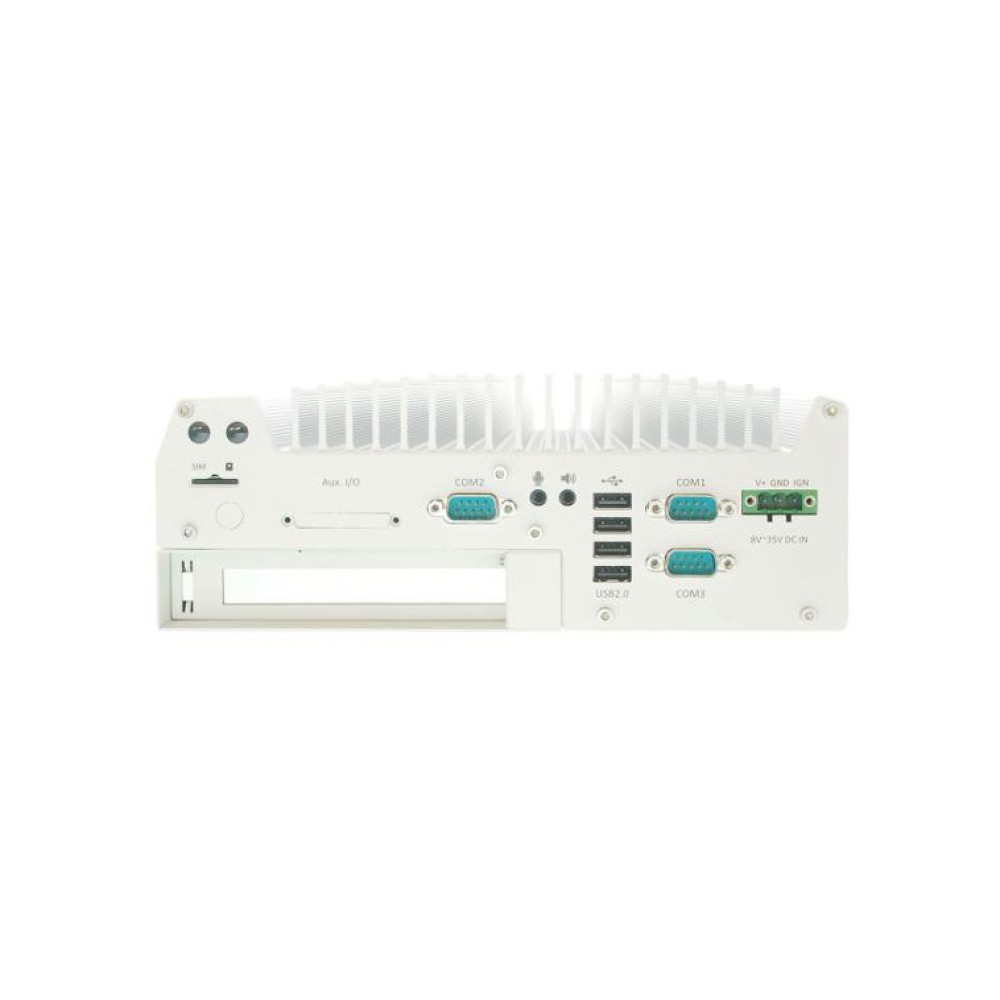

外観
サイズ (単位 = mm)
| Nuvo-5006E | Intel® 第6世代 Core™ ファンレスコントローラ GbE 6ポート PCI Expressスロット MezIO™ インターフェース |
|---|---|
| オプション | IEEE 802.3at PoE+ GbEポート 3～6 |
アクセサリ
| DINRAIL-O | Nuvo-5000シリーズ向けDINレールマウントアッセンブリ | |
|---|---|---|
| Fankit-25 | 1スロットサイズファンアッセンブリ 25×25×10mm | |
| PA-120W-OW | 120W AC/DC電源アダプタ 20V/6A 18AWG/120cm 端子台用コードエンド端子 動作温度：-30～70℃ | |
| Dmpbr-Nuvo5000_7000 | Nuvo-7000E/DE/P向け制動ブランケットアッセンブリ (Neousys特許取得済) | |
| ETHY-100-2008S | デジタル8ch絶縁入出力搭載イーサネットI/O拡張モジュール | |
| ETHY-100-2604S | デジタル8ch絶縁入力 および 4chリレー出力搭載 イーサネットI/O拡張モジュール (近日発売) | |
| 拡張モジュール | ||
| CSM-PoE354 | PCIe-PoE354at および パッシブヒートスプレッダ プリインストール済みモジュール | |
| CSM-USB380 | PCIe-USB380 および パッシブヒートスプレッダ プリインストール済みモジュール | |
| CSM-NV750 | NVIDIARGTX 750 Tiグラフィックスカード, ファン, ヒートスプレッダ プリインストール済みモジュール | |
| CSM-R800 | 4基の2.5インチHDD/SSD収容モジュール (RAID0/1/10サポート) | |
| MezIO™ モジュール | ||
| MezIO™ -C180 | MezIO™ モジュール (RS-232C/422/485 4ポート および RS-232 4ポート) | |
| MezIO™ -C181 | MezIO™ モジュール (RS-232C/422/485 4ポート および RS-422/485 4ポート) | |
| MezIO™ -D220 | MezIO™ モジュール (8ch絶縁デジタル入力 および 8ch絶縁デジタル出力) | |
| MezIO™ -D230 | MezIO™ モジュール (16ch絶縁デジタル入力 および 16ch絶縁デジタル出力) | |
| MezIO™ -V20-EP | MezIO™ モジュール (車両アプリケーション向けイグニッションパワー制御) | |
| MezIO™ -U4 | MezIO™ モジュール (4ポートUSB3.0) | |
| MezIO™ -G4 | MezIO™ モジュール (4ポートGbE) | |
| MezIO™ -G4P | MezIO™ モジュール (4ポート IEEE802.3at PoE+) | |
Nuvo-5006E-PoE および Nuvo-5006P-PoEのみMezIO-G4Pをサポートします。
Nuvo-5000E/Pシリーズ 製品一覧
| Nuvo-5002E | Intel®第6世代Core™ i7/i5/i3 ファンレスコントローラー,6ポートGbE,拡張スロット,MezIO™インターフェース搭載 |
| Nuvo-5002P | Intel®第6世代Core™ i7/i5/i3 ファンレスコントローラー,6ポートGbE,拡張スロット,MezIO™インターフェース搭載 |
| Nuvo-5006E | Intel®第6世代Core™ i7/i5/i3 ファンレスコントローラー,6ポートGbE,拡張スロット,MezIO™インターフェース搭載 |
| Nuvo-5006P | Intel®第6世代Core™ i7/i5/i3 ファンレスコントローラー,6ポートGbE,拡張スロット,MezIO™インターフェース搭載 |
