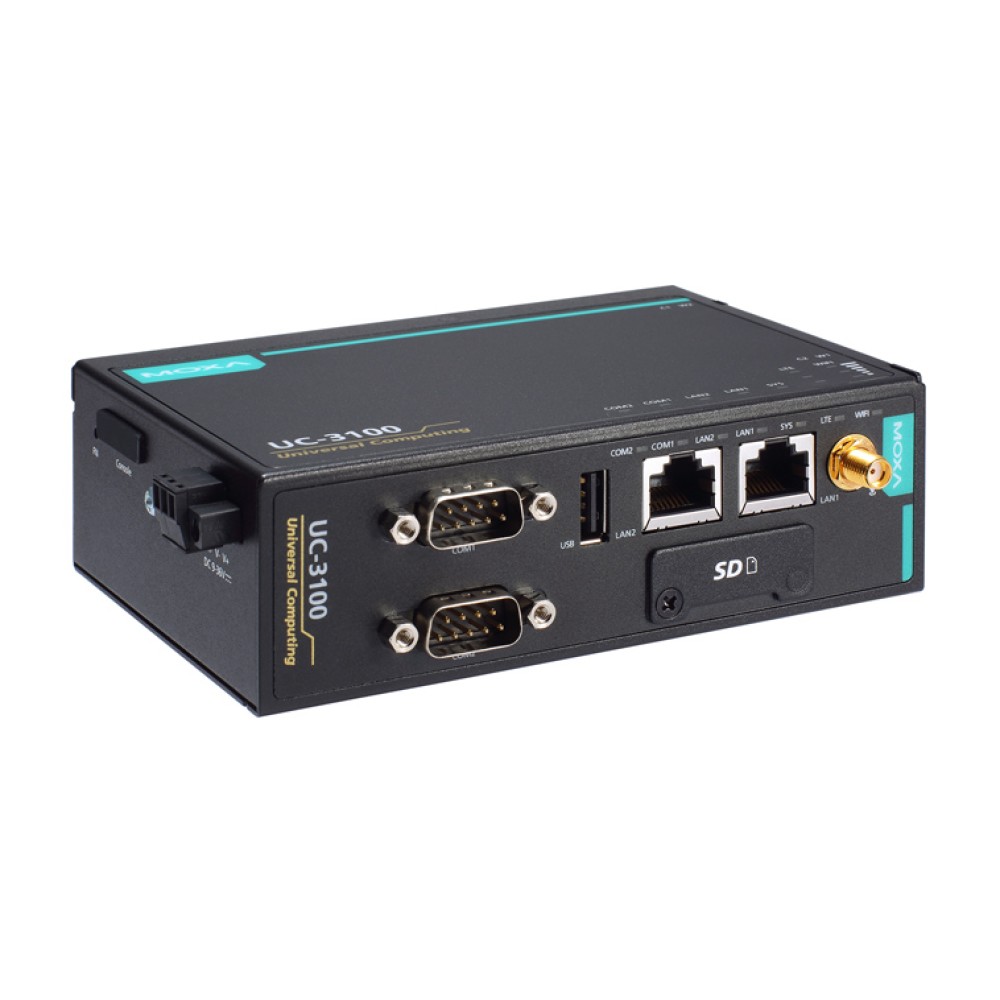

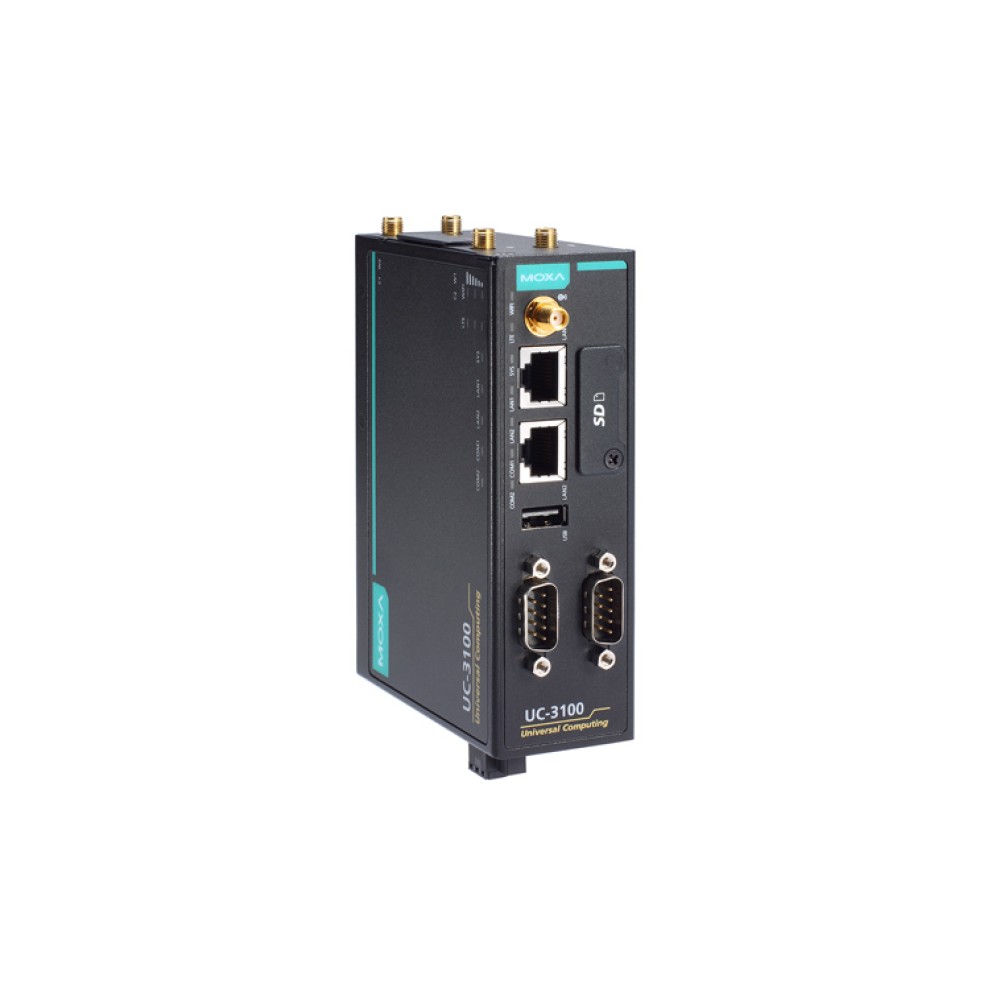

UC-3111-T-US-LX

2シリアルポート,2LANポート,1CANポートを備えたアームベースのワイヤレス対応DINレール産業用コンピューター

主な製品特長


  • ARMv7 Cortex-A8 1000 MHzプロセッサ
  • 米国、EU、AUS、APAC地域向けの統合Wi-Fi 802.11a/b/g/nおよびLTE Cat.1
  • TPM v2.0サポート(オプション)
  • 産業用CAN 2.0 A/Bプロトコルサポート
  • -30~70℃システム動作温度
  • 産業EMCアプリケーションのためのEN 61000-6-2およびEN 61000-6-4規格に準拠
  • Ready-to-run Debian 9(10年間長期サポート)
  • LinuxリアルタイムOSモードサポート
  • ファームウェアの更新が失敗によりシステムの操作不良を防ぐ強力なルートファイルシステム

FCC

CE

UL

RoHS指令準拠

Linux OS

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • シリーズ
  • FAQ


Moxa のUC-3100 シリーズコンピュータは、データの前処理と送信、およびその他の組込みデータ収集アプリケーションに必要なエッジフィールドでのスマートゲートウェイとして使用できます。UC-3100 シリーズは、それぞれ異なるワイヤレスオプションとプロトコルをサポートする3 つのモデルがあります。

UC-3100 の高度な放熱設計により-40~70℃の温度範囲での使用に適しています。実際、Wi-Fi とLTE のコネクションは、低温および高温環境の両方で同時に使用でき、厳しい環境で“ データの前処理” と“ データ伝送” 機能を最大限に活用できます。更に、TPM v2.0 は、ハードウェアチップを使用してデータのセキュリティを強化しているためハッカーがリモートまたはローカルでデータを盗用することはほとんどありません。

UC-3100 は、単なるハードウェアソリューションではありません。Moxa RISC コンピュータのユーザエクスペリエンスを向上させるためにUC-3100 は、以下のソフトウェア機能をサポートしているため特定のアプリケーションに基づいて最適な設定を使用することができます。

  • ハイVPNパフォーマンス:AES-256暗号化による70 Mbps以上のイーサネットスループット
  • ファームウェアのアップグレードの中断によりシステムが操作不良されることを防ぐファイルシステム
  • IEC 62443 lv.2に準拠したサイバーセキュリティ自動コンフィグシステム
  • MoxaのNPort製品とのコントロールインターフェースを提供するRealCOMモード

更に、Moxaは、Moxaのカスタマーサポートエンジニアから10年間のLinux OSサポートを提供します。Debianリポジトリの新しいバージョンが平均で2〜3年ごとにリリースされることによる長期的なLinux OSサポートが現在および将来にわたってサポートされる信頼性の高いソリューションを提供することができます。

アプリケーション

  • リモートターミナルユニット(RTU)
  • データ収集
  • M2M通信(スマートゲートウェイ)
  • ディジタルサイネージ
  • ファクトリオートメーション
  • 車載モニタ/データロガー(交通輸送)
  • プログラマブルルータ
  • エネルギー使用の最適化
  • 資産運用管
  • 予測メンテナンス

ホワイトペーパー:IoTアプリケーションがフォグコンピューティングを必要とする5つの理由

ホワイトペーパーダウンロードページへ

産業界のエクスパートは、今日の多くのIoTシステムに採用されているクラウドコンピュータモデルが今後数年間でオンラインに移行する数十億のIoTデバイスによって生成されるデータ量に対応できないと警鐘を鳴らしています。これに加えて、これらのデバイスは、さまざまなプロトコルを使用して多数のフォーマットでデータを生成することで、その収集とリアルタイム処理を困難にします。このwhite paperでは、フォグコンピュータモデルと今日のIoTアプリケーションにおいて、それが何故必要であるかを見ていきます。…

ホワイトペーパー:IIoTに適したコンピュータプラットフォームの選定

ホワイトペーパーダウンロードページへ

今日の市場は、産業IoTに必要なさまざまな組込みソリューションに満ち溢れています。IIoTソリューションを実現するためにさまざまなRISCベースの組込みコンピュータ、シングルボードコンピュータ、および開発ボードから選択することができます。Raspberry Piのようなシングルボードコンピュータは、ボードあたり数千円という低価格で利用できますが、これらの開発ボードがloTを実現するための優れた戦略でしょうか?産業用アプリケーションに組込みコンピュータソリューションを選択する際に考慮する必要がある重要な要因は何でしょうか?…

ホワイトペーパー:インテリジェントIoTゲートウェイを使ったデータ処理ソリューションの構築

ホワイトペーパーダウンロードページへ

今日まで、産業用インターネット(IoT)に関する多くの議論は、新しいデバイスのコネクション、それらを迅速にオンラインにすることに関するものでした。このWhite Paperでは、このような多くのデバイスをオンラインにすること、つまり、これらのデバイスから情報を収集するための効率的な方法の必要性、これらのデバイスから収集された大量のデータを処理する方法について検討します。 産業用IoTソリューションは、さまざまなデータ収集のニーズに対応する能力およびデバイスから収集されたデータを意思決定者に対して支援できる有益なビジネス洞察に変える方法によって判断されます。産業用IoTソリューションを他より際立せるためには、柔軟なデータ処理の可能性を提供することです。…



ハードウェア仕様

コンピュータ
CPUARMv7 Cortex-A8 1000 MHz
OS (プリインストール)Debian 9 (Kernel 4.4)
メインストレージプリインストールOSと内蔵4 GB eMMC
ストレージ拡張(UC-3111のみ)1 SDHC/SDXCソケット
DRAM512 MB DDR3 SDRAM
ストレージ
メインストレージプリインストールOSと内蔵4 GB eMMC
ストレージ拡張(UC-3111のみ)1 SDHC/SDXCソケット
他の周辺装置
TPMv2.0 reserved (SPIインターフェース)
SIM2 nano SIMスロット
イーサネットインターフェース
LANオートセンシング10/100 Mbpsポート(RJ45)
電磁アイソレーション保護1.5 kV内蔵
セルラーインターフェース
規格LTE (FDD) 3GPP Rel.9準拠
地域バリアント
  • US Model:
    LTE Bands: 1, 3, 8, 20, 28* (700*, 800, 900, 1800, 2100 MHz)
    GSM Bands: 900および1800 MHz
    キャリアアプルーバル : AT&T
  • VZW Model: LTE Bands: 4,13(1700/2100 AWS, 700 MHz)
    キャリアアプルーバル: Verizon
  • EU Model:
    LTE Bands: 2, 4, 5, 12 (700, 850, 1700/2100 (AWS)および1900 MHz)
    UMTS Bands: 5, 4, 2 (WCDMA/FDD
    850, 1700/2100 (AWS)および 1900 MHz)
  • AU/NZS Model:
    LTE Bands 3, 5, 8, 28 (1800, 850, 900, 700 MHz)
    UMTS Bands 1, 5, 8 (WCDMA/FDD 2100, 850, 900 MHz)
    キャリアアプルーバル : Telstra, Optus
WLANインターフェース (UC-3111/3121のみ)
規格
  • IEEE 802.11a/b/g/n ワイヤレスLAN
  • IEEE 802.11i ワイヤレスセキュリティ
バンドサポート2.4 GHzおよび 5 GHz
シリアルインターフェース
規格1または2 RS-232/422/ポート, ソフトウェアセレクタブル
コネクタDB9 male
シリアル通信パラメータ
データビット5, 6, 7, 8
ストップビット1, 1.5, 2
パリティNone,奇数 , 偶数,スペース, Mark
フロー制御XON/XOFF, RS-485制御用 ADDC® (automatic data direction control)
ボーレート921600 bps (max.)
シリアル信号
RS-232CTxD, RxD, RTS, CTS, GND
RS-422TxD+, TxD-, RxD+, RxD-, GND
RS-485-4線TxD+, TxD-, RxD+, RxD-, GND
RS-485-2線Data+, Data-, GND
CANインターフェース
規格1 CANポート, CAN2.0A/2.0B準拠
信号CAN_H, CAN_L, CAN_GND, CAN_SHLD, CAN_V+, GND
アイソレーション2 kVディジタルアイソレーション
スピード10 kbps~1 Mbps
コネクタDB9 male
コンソールインターフェース
規格1 RS-232ポート
信号TxD, RxD, GND
コネクタ4-pinヘッダ出力 (115200, n, 8, 1)
スイッチおよびボタン
プッシュボタン最初に診断レポートに戻すように設定し、デバイスを工場出荷時のデフォルトにリセット
メカニカル
筐体Al 5052
重量550 g
サイズUC-3101: 128.5 x 89.1 x 26 mm
UC-3111, UC-3121: 128.5 x 89.1 x 41 mm
取り付けウォールマウント, DINレール
環境
動作温度標準温度モデル: -10~60℃
ワイド温度モデル: -40~70℃
保管温度-40~85℃
相対湿度5~95% (結露なきこと)
耐震2 Grms @ IEC 60068-2-64,ランダム波 , 5-500 Hz,1時間/axis (USBデバイス接続なし)
耐衝撃20 g @ IEC 60068-2-27, 半サイン波, 30ms
電源
入力電圧9~36VDC (3-pinターミナルブロック, V+, V-, SG)
入力電流500mA @ 12 VDC
電力消費6W (セルラーモジュール動作)
規格および認証
安全UL 60950-1
ハザード環境C1D2, IECEx, ATEX
EMCIEC 61000-6-2/6-4
EMICISPR 32, FCC Part 15B Class A
EMSIEC 61000-4-2 ESD:接触: 4 kV;気中: 8 kV
IEC 61000-4-3 RS: 80 MHz~1 GHz, 10V/m
IEC 61000-4-4 EFT: 電源: 2 kV;信号: 1 kV
IEC 61000-4-5 サージ: DC電源: 0.5kV;信号: 1 kV
IEC 61000-4-6 CS: 10 V IEC 61000-4-8 PFMF: 30A/m
グリーン製品RoHS, CRoHS, WEEE
セルラーCE: EN 301511 (2G), EN 301908-1 (4G), MPE SAR,EN 301489-1-1 (2G), EN 301489-24 (4G), FCC, PTCRB,AS/NZS S042, AS/NZS 60950
Wi-FiEN 301489-1-17 (EMC), EN 300328 (2.4G), EN 301893 (5G)
信頼性
アラートツール外部 RTC (real-time clock)
自動リブートトリガ外部 WDT (watchdog timer)
保証
保証期間 5年
詳細 Moxa社 製品保証方針

ソフトウェア仕様

Linux
OSDebian 9 (Kernel 4.4)
Webサーバ(Apache)PHPおよびXMLサポート
ターミナルサーバ (SSH)安全性のないネットワーク上の2つの信頼されていないホスト間のセキュアな暗号化通信を提供
KernelGNU/Linux 4.4
システムシェルDASH (デフォルト), BASH
テキストエディタvim, nano
インターネットプロトコルスイートTCP, UDP, IPv4, IPv6, SNMPv2, ICMP, ARP, HTTP, CHAP, PAP, DHCP,NTP, NFS, SSH, PPP, SFTP, RSYNC, SSL
プログラミング言語サポートPHP, Perl, Python
インターネットセキュリティスイート:OpenVPN, IPTables
Linux Board Support Packages (BSP)
  • GCC C/C++ cross development tool chain
  • Bootloader/ Kernel/ filesystem
セルラーネットワーキング
  • WVDIAL:モデムにダイヤルおよびインターネットを接続するPoint-to-Pointプロトコルダイヤラ
  • MODBUS: Modbusプロトコルに従ってデータを送受信するためのソフトウェアライブラリ。このライブラリは、C言語で書かれており、RTU(シリアル)通信とTCP(イーサネット)通信をサポート
  • Watchdog: ユーザが指定した時間間隔でシステムリセットをトリガするハードウェア機能(Linux規格API)
サイバーセキュリティ
  • 既存のソフトウェアパッケージのセキュリティアップデート:UC-3100シリーズにインストールされているすべてのソフトウェアパッケージは、Debian LinuxのAPT(Advanced Packaging Tool)サーバまたはMoxaのサーバを使用して自動的に更新可能
  • USB保護: USBスティックのマルウェア攻撃を回避するためにUSB機能を無効にするメカニズムを提供
  • SD書込み保護: カードスロットに直接差し込むされたmicroSDメモリカードへの書き込み許可を無効にするメカニズムの提供または、これは拡張ストレージシステムの一部


サイズ (単位=mm(inch))


UC-3101-T-US-LX 1シリアルポート、2 LANポート、USB、Cat 1 LTE、米国地域、AT&T認可を取得したアームベースのワイヤレス対応DINレール産業用コンピュータ
UC-3111-T-US-LX2つのシリアルポート、2つのLANポート、SD、USB、Wi-Fi、Cat 1 LTE、米国地域、AT&T認可のアームベースのワイヤレス対応DINレール産業用コンピュータ
UC-3121-T-US-LX2つのLANポート、CAN、USB、Wi-Fi、Cat 1 LTE、米国地域、AT&T認可のアームベースのワイヤレス対応DINレール産業用コンピュータ
UC-3101-T-VZW-LX1つのシリアルポート、2つのLANポート、USB、Cat 1 LTE、Verizonが承認されたアームベースのワイヤレス対応DINレール産業用コンピュータ
UC-3111-T-VZW-LX2つのシリアルポート、2つのLANポート、SD、USB、Wi-Fi、Cat 1 LTE、Verizonが承認されたアームベースのワイヤレス対応DINレール産業用コンピュータ
UC-3121-T-VZW-LX1基のシリアルポート、2つのLANポート、CAN、USB、Wi-Fi、Cat 1 LTE、Verizonが承認されたアームベースのワイヤレス対応DINレール産業用コンピュータ
UC-3101-T-EU-LX 1つのシリアルポート、2つのLANポート、USB、Cat 1 LTE、EU地域のアームベースのワイヤレス対応DINレール産業用コンピュータ
UC-3111-T-EU-LX2つのシリアルポート、2つのLANポート、SD、USB、Wi-Fi、Cat 1 LTE、EU地域のアームベースのワイヤレス対応DINレール産業用コンピュータ
UC-3121-T-EU-LX1基のシリアルポート、2つのLANポート、CAN、USB、Wi-Fi、Cat 1 LTE、EU地域のアームベースのワイヤレス対応DINレール産業用コンピュータ
UC-3101-T-AU-LX2つのLANポート、USB、Cat 1 LTE、AU / NZS地域、Telstra / Optus承認済みアームベースのワイヤレス対応DINレール産業用コンピュータ
UC-3111-T-AU-LX2つのシリアルポート、2つのLANポート、SD、USB、Wi-Fi、Cat 1 LTE、AU / NZS地域、Telstra / Optusが承認されたアームベースのワイヤレス対応DINレール産業用コンピュータ
UC-3121-T-AU-LX2つのLANポート、CAN、USB、Wi-Fi、Cat 1 LTE、AU / NZS地域、Telstra / Optus承認済みアームベースのワイヤレス対応DINレール産業用コンピュータ

オプショナルアクセサリ(別売り)

■ 携帯電話アンテナ

ANT-LTE-ASM-02 GPRS / EDGE / UMTS / HSPA / LTE、2 dBi、無指向性、ラバーダックアンテナ
ANT-LTEUS-ASM-01GSM / GPRS / EDGE / UMTS / HSPA / LTE、1 dBi、無指向性、ラバーダックアンテナ

■ 無線LANアンテナ

ANT-WDB-ARM-02 2.4 / 5.5 GHz 2 dBiデュアルバンドアンテナ、RP-SMA(オス)コネクタ

■ マウント/ブラケット/ドライブキット

UC-3100ウォールマウントキット UC-3100ウォールマウントキット
UC-3100 DINレールキットUC-3100 DINレールキット

■ ケーブル

CBL-F9DPF1x4-BK-100 4ピンコネクタ付きコンソールケーブル

■ アンテナ

ANT-LTE-OSM-03-3m BK 700-2700 MHzをカバーするマルチバンドアンテナ。2G、3G、および4Gアプリケーション用に特別に設計されています。磁気実装が可能です。

■ アダプタ/電源コード

PWC-C7US-2B-183 10A / 125V米国電源コード、長さ183 cm
PWC-C7EU-2B-1832.5A / 250Vコンチネンタルヨーロッパ(EU)電源コード、長さ183 cm
PWC-C7UK-2B-1832.5A / 250V英国(UK)電源コード、長さ183 cm
PWC-C7AU-2B-1832.5A / 250Vオーストラリア(AU)電源コード、長さ183 cm
PWC-C7CN-2B-1832.5A / 250V中国(CN)電源コード、長さ183 cm
