Nuvo-5501
Skylake 搭載 小型ファンレス IPC
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- 小型：221mm × 173mm × 76.2mm
- 第6世代インテル Core プロセッサ (Skylake) i7/i5/i3 LGA 1151 socket CPU 搭載
- 堅牢、ファンレスで広い動作温度範囲 (-25～70℃)
- VGA+ DVI マルチ出力
- 3x GbE & 4x USB 3.0 ポート
- 2x RS-232C/422/485 ポート および 2× RS-232C ポート
- +3.5インチHDD または 2.5インチHDD/SSD×1台に対応
- オプションの8-CH絶縁型DI および 8-CH絶縁型DO
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
Nuvo-5501シリーズは、コストとスペースを重視したコンパクトなファンレス組込みコンピュータです。 Intel® Skylakeプラットフォームをベースにしており、極端な環境で最先端のパフォーマンスと信頼性の高い操作を提供するように設計されています。 LGA 1151ソケットは、アプリケーションのニーズに合わせて、第6世代Intel® Core™ iからCeleron® までの35W CPUを柔軟に選択できます。
Nuvo-5501は、Skylake LGA 1151ソケットCPUをサポートする最もコンパクトなファンレス組込みコントローラで、サイズはわずか221 × 173 × 76 mm。限られたスペースに簡単に設置できます。コンパクトな筐体ながら、3つのGbEポート、4つのUSB 3.0ポート、4つのCOMポートなど、前面からアクセス可能な豊富なI/Oを備えています。 最新の記憶容量と互換性のある3.5インチHDD用のスペースもあります。
コンパクトなNuvo-5501は、性能と信頼性を犠牲にしない費用対効果の高いソリューションであり、さまざまな産業用アプリケーションに最適な組み込みコントローラです。
| システムコア | |
| プロセッサ | Intel® Core™ i7-6700TE (8M Cache, 2.4/3.4 GHz, 35W TDP) Intel® Core™ i5-6500TE (6M Cache, 2.3/3.3 GHz, 35W TDP) Intel® Core™ i3-6100TE (4M Cache, 2.7 GHz, 35W TDP) Intel® Pentium® G4400TE (3M Cache, 2.4 GHz, 35W TDP) Intel® Celeron® G3900TE (2M Cache, 2.3 GHz, 35W TDP) |
|---|---|
| チップセット | Intel® H110 platform controller hub |
| グラフィクス | Integrated Intel® HD 530/510 controller |
| メモリ | 最大16 GB DDR4-2133 (single SO-DIMM) |
| I/O インターフェース | |
| イーサネットポート | 1× ギガビットイーサネットポート (Intel I219-LM) 2× ギガビットイーサネットポート (Intel I210-IT) |
| USB | 4× USB3.0 ポート 2× USB2.0 ポート |
| ビデオポート | 1× VGA コネクタ 1× DVI-D コネクタ |
| シリアルポート | 2× ソフトウェアプログラマブルな RS-232C/422/485 ポート 2× RS-232C ポート |
| 絶縁型DIO | 8チャネルの絶縁型 DI および 8チャネルの絶縁型 DO (オプション) |
| 拡張バス/内蔵I/Oインターフェース | |
| Mini PCI-E | 1× フルサイズ ミニPCI エクスプレスソケット |
| M.2 | 1× M.2 Bキーソケット(SIMソケット付3G /4Gオプション用) |
| USB | 1× 内蔵型USB2.0 ポート |
| リモートコントロールおよびステータス出力 | 1× リモートon/offコントロール および ステータスLED表示用2×6ピン 2.0mm ピンヘッダコネクタ |
| ストレージインターフェース | |
| SATA HDD | 1× 内蔵型 SATAポート (3.5" HDD もしくは 2.5" HDD/SSD用) |
| mSATA | 1× フルサイズmSATA ソケット |
| 電力供給 | |
| DC入力 | 1×8～35 VDC電源入力用の 3ピン プラガブル端子台 |
| メカニカル | |
| 寸法 | 221 × 173 × 76 mm |
| 重量 | 2.8 kg (incl. CPU, memory and HDD) |
| 取付 | 壁取り付け (標準) および DINレール取り付け (オプション) |
| 環境 | |
| 動作温度 | -25°C ～ 70°C（1）（2） |
| 保管温度 | -40°C ～ 85°C |
| 湿度 | 10% ～ 90%、結露なきこと |
| 振動 | 操作中、5 Grms、5-500 Hz、3 Axes (w/SSD, IEC60068-2-64準拠) |
| 衝撃 | 操作中、50 Grms、half-sine 11 ミリ秒 (w/SSD, IEC60068-2-27準拠) |
| EMC | EN55022、EN55032 および EN55024に準拠したCE/FCCクラスA |
- Passmark® BurnInTest 8.1を使用しての100%CPU負荷をかけてのテストによる。 詳細なテスト基準については、お問い合わせください。
- 氷点下の動作温度では、ワイド温度HDD または SSD (Solid State Disk) が必要です。

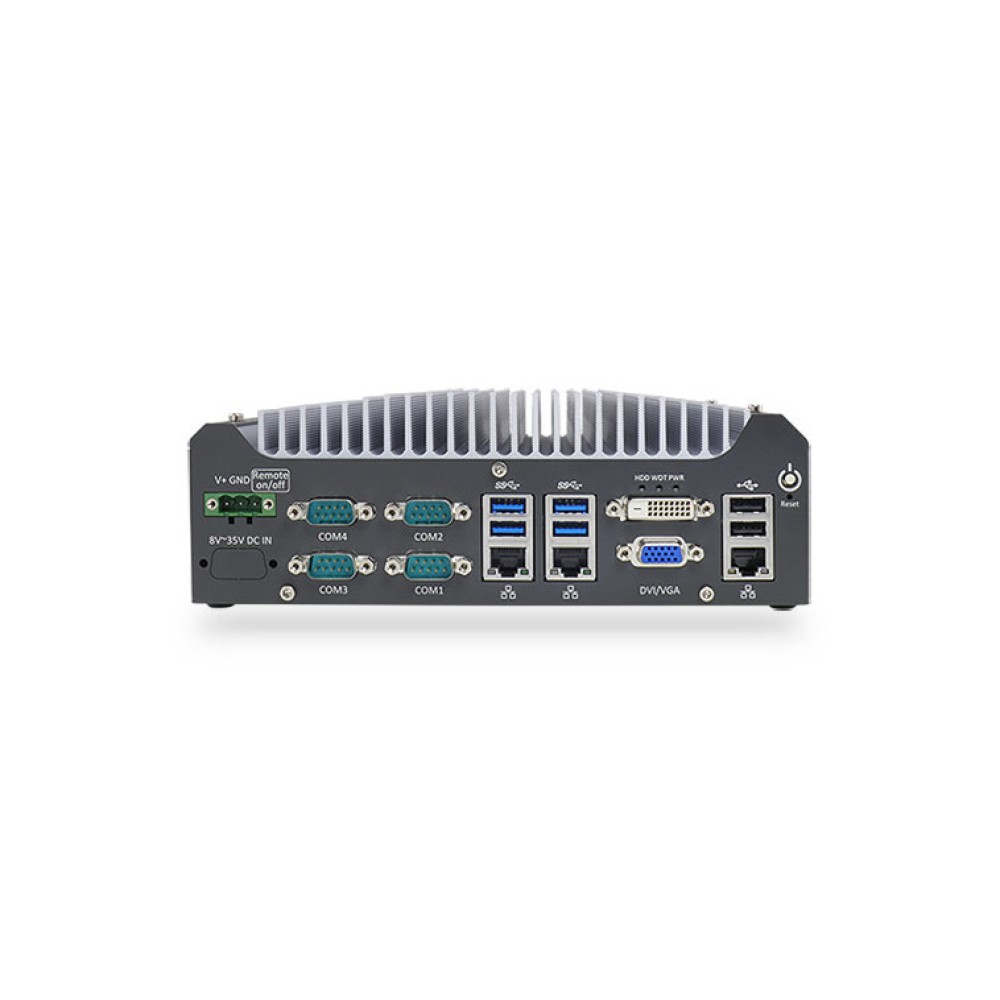

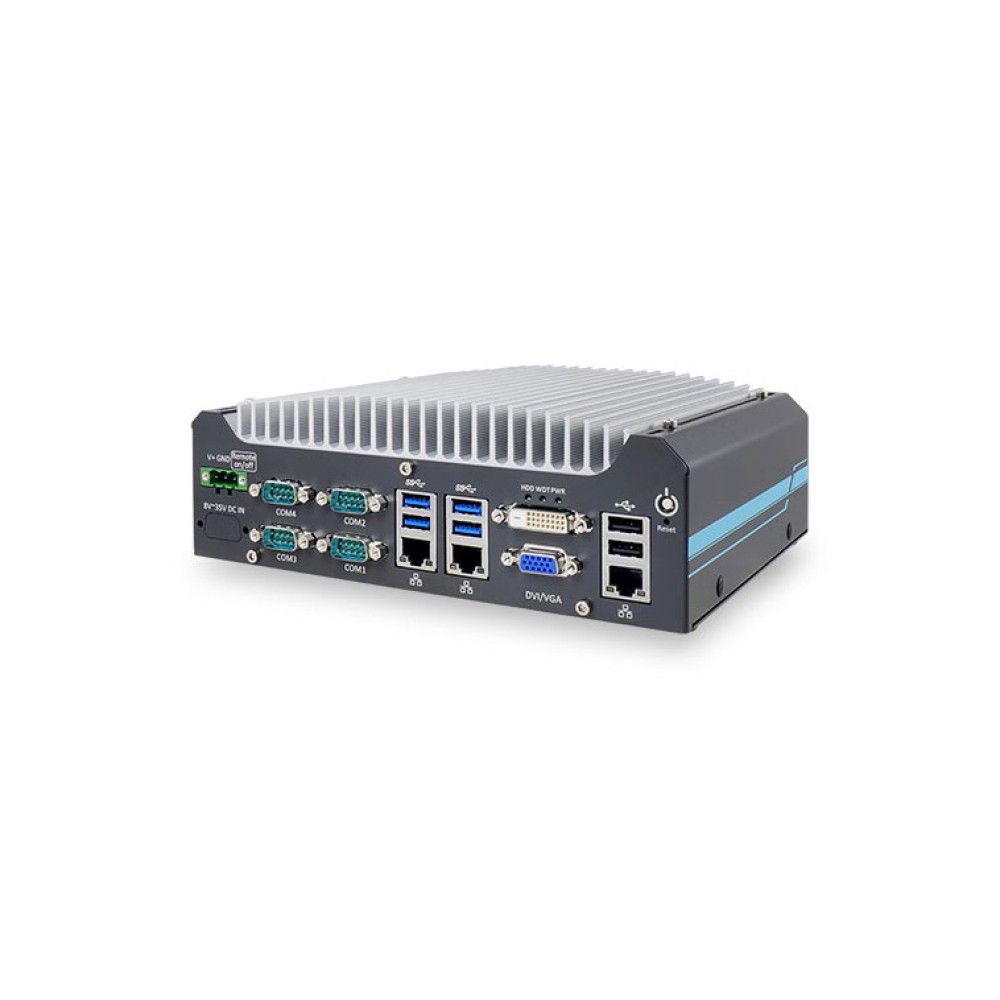

外観
サイズ (単位=mm)
| Nuvo-5501 | 3x GbEを搭載したインテル® 第6世代Core™ i7/i5/i3 コンパクト・ファンレス組み込みコントローラ |
|---|
オプションアクセサリ
| DINRAIL-31 | Nuvo-5501シリーズ用のDINレール取り付けアセンブリ |
|---|---|
| PA-120W-OW | 120W AC/DC電源アダプタ20V/6A 18AWG/120cm 端子台用コードエンド端子 動作温度：-30〜70℃ |
Nuvo-5501シリーズ 製品一覧
| Nuvo-5501 | Skylake 搭載 小型ファンレス IPC |
| Nuvo-5501-DIO | Skylake 搭載 小型ファンレス IPC |
