Nuvo-7100VTC
Intel®第9/第8世代 Core™ i7/i5/i3車載ファンレス組み込みコンピューター,EN50155認定,4xM12 PoE+ポート,DIO,CANバス,RAID
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- インテル® 第8世代コア™ i7/i5/i3 LGA1151ソケット型CPUをサポート
- M12またはRJ45コネクタを介した 4× または 8× 802.3atギガビットPoE+ポート
- 車載通信用のオンボード絶縁CANバス
- 4-CH絶縁DI および 4-CH絶縁DO
- RAID 0/1対応、ホットスワップ対応HDDトレイを備えた2つのSATAポート
- 2つのM.2 Bキーと3つのフルサイズミニPCIeソケット
- 点火力制御を内蔵した8～35Vの広範囲DC入力
- EマークとEN 50155認証
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
Nuvo-7100VTCは、最大6コア/12スレッドアーキテクチャを搭載したIntel® 第8世代Core™ プロセッサと64GB DDR4メモリを搭載し、優れた接続性とパフォーマンスを発揮する、最新の堅牢な車載コントローラです。
Nuvo-7100VTCは、さまざまな周辺機器や接続をサポートするための柔軟性を持っており、M12 (x-encodedコネクタ) 付きIPカメラや、ギガビットイーサネット、USB3.0、USB3.1などのコンピュータI/Oのコネクタネジロック機構など、接続されたデバイスに25Wの電力を供給するための4つまたは8つの802.3at PoE+ポートを提供、また、衝撃/振動環境での極端な堅牢性を保証します。ワイヤレス接続は現代の車載アプリケーションに不可欠であり、通信用に3G/4G、WIFI、GPS、およびCANモジュール用の対応するワイヤレスモジュールと2つのM.2および3つのmini-PCIeソケットを同時に利用できます。さらに、米国の大手電気通信会社と連携することが認定されている4Gセルラーモジュールオプションがあり、これにより実装時間とコストを節約できます。
さらに、Nuvo-7100VTCは、車載通信用の絶縁型CANバス、センサ/アクチュエータ制御用の絶縁型DIO、イグニッションパワー制御を備えた8～35VのワイドレンジDC入力を備えており、E-MarkおよびEN50155に準拠しています。さまざまな車載アプリケーションのニーズに対して非常に高い信頼性を備えた完璧なソリューションです。
第8世代コアi CPU
高度なIntel® Q370チップセット搭載のIntel® Coffee lake Core™ プロセッサを搭載したNuvo-7100VTCは、ハイエンドの新しい要件に対して前世代よりも優れたパフォーマンスを提供します。
広い動作温度範囲
Nuvo-7100VTCは、受動部品冷却に特許取得済みの熱設計を採用しています。これにより、高温部品を分散化して各領域の熱状態を平均化することができます。Nuvo-7100VTCファンレス組込みコンピュータは、-25℃から70℃の広い温度範囲で真に動作可能です (100%CPU負荷時)。
| システムコア | |
| プロセッサ | Intel® 第8世代 Coffee Lake 6-core CPU (LGA1151 socket, 35W/65W TDP) 対応 - Intel® Core™ i7-8700/i7-8700T - Intel® Core™ i5-8500/i5-8500T - Intel® Core™ i3-8100/i3-8100T |
|---|---|
| チップセット | Intel® Q370 Platform Controller Hub |
| グラフィクス | Integrated Intel® UHD Graphics 630 |
| メモリ | 最大64 GB DDR4 2666/2400 SDRAM (2 SODIMM スロット) |
| AMT | AMT 12.0対応 |
| TPM | TPM 2.0 対応 |
| I/O インターフェース | |
| イーサネットポート | 2× ギガビットイーサネットポート (Intel I219&I210) |
| PoE+ | Intel® I210による4× IEEE 802.3at (25.5W) ギガビットPoE+ポート - M12 Xコードコネクタ (Nuvo-7100VTC) - RJ45コネクタ (Nuvo-7104VTC) Intel® I210による8× IEEE 802.3at (25.5W) ギガビットPoE+ポート - RJ45コネクタ (Nuvo-7108VTC) |
| CAN | 1×絶縁型CAN2.0ポート |
| 絶縁型DIO | 4×絶縁型 DI および 4×絶縁型 DO |
| USB | 4× USB3.1ポート 第2世代 (10Gbps) 4× USB3.1ポート 第1世代 (5Gbps) |
| ビデオポート | 1920 × 1200解像度をサポートする1× VGAコネクタ 1920 × 1200解像度をサポートする1× DVI-Dコネクタ 4096 × 2304解像度をサポートする1× DisplayPortコネクタ |
| シリアルポート | 2× ソフトウェアプログラマブルな RS-232C/422/485 ポート (COM1/COM2) 2× RS-232C ポート (COM3/COM4) |
| オーディオ | 1×マイク入力 および 1×スピーカ出力 |
| 拡張バス /内蔵I/Oインターフェース | |
| Mini PCI-E | 1×内蔵SIMソケット付フルサイズ mini PCIエクスプレスソケット (mSATA付mux) 2×内蔵SIMソケット付フルサイズ mini PCIエクスプレスソケット (USB信号のみ) |
| M.2 | 2× M.2 2242 Bキーソケット、前面にアクセス可能なデュアルSIMソケット付き、選択されたM.2 LTEモジュールでデュアルSIMモードをサポート |
| 電力供給 | |
| DC入力 | 1× 8～35VDC DC入力用の3ピン プラガブル端子台 (IGN/GND/V+) |
| リモートコントロール&ステータス出力 | 1× リモートコントロール および PWR LED出力用の3ピン プラガブル端子台 |
| メカニカル | |
| 寸法 | 240 mm (W) × 225 mm (D) × 84 mm (H) |
| 重量 | 3.5 kg |
| 取付 | Neousysの特許取得済みダンピングブラケット(標準) または オプションのDINレールマウント |
| 環境 | |
| 動作温度 | -40℃ ～ 70℃ 氷点下の動作温度では、ワイド温度HDD または SSD (Solid State Disk) が必要です。 |
| 保管温度 | -40℃ ～ 85℃ |
| 湿度 | 10% ～ 90%、結露なきこと |
| 振動 | 操作中、MIL-STD-810G、方法514.6、カテゴリ4 |
| 衝撃 | 操作中、MIL-STD-810G、方法516.6、手順I、表516.6 II |
| EMC | EMC EN 50155 (Nuvo-7100VTC) Eマーク (Nuvo-7108VTC) EN 55022 および EN 55024に準拠したCE/FCCクラスA |

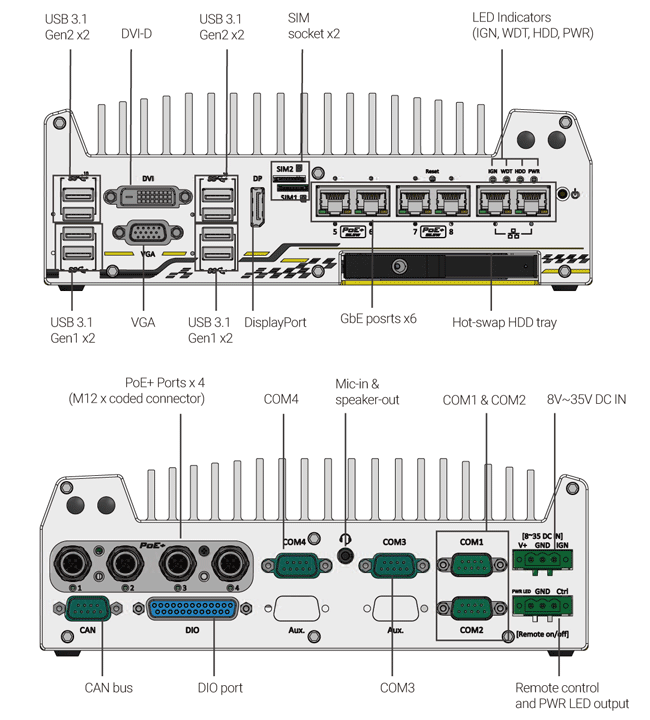

外観

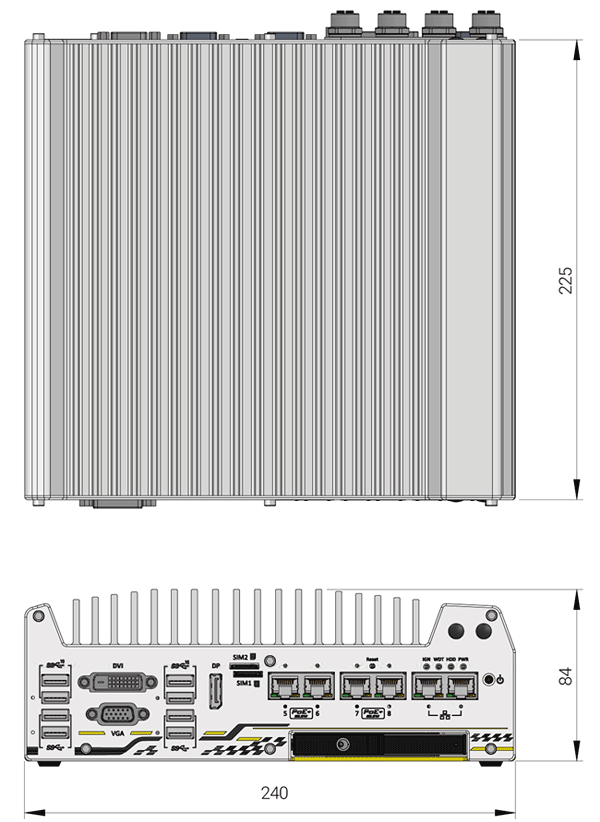

サイズ (単位 = mm)
| Nuvo-7100VTC | EN50155認証取得 インテル® 第8世代Core™ i7/i5/i3 車載ファンレス組み込みコンピュータ 4×M12 PoE+ポート DIO CANバス および RAIDを搭載 |
|---|
Nuvo-7100VTCシリーズ 製品一覧
| Nuvo-7100VTC | Intel®第9/第8世代 Core™ i7/i5/i3車載ファンレス組み込みコンピューター,EN50155認定,4xM12 PoE+ポート,DIO,CANバス,RAID |
| Nuvo-7104VTC | Intel®第9/第8世代 Core™ i7/i5/i3車載ファンレス組み込みコンピューター,EN50155認定,4xM12 PoE+ポート,DIO,CANバス,RAID |
| Nuvo-7108VTC | Intel®第9/第8世代 Core™ i7/i5/i3車載ファンレス組み込みコンピューター,EN50155認定,4xM12 PoE+ポート,DIO,CANバス,RAID |
