Nuvo-7108VTC

Intel®第9/第8世代 Core™ i7/i5/i3車載ファンレス組み込みコンピューター,EN50155認定,4xM12 PoE+ポート,DIO,CANバス,RAID

主な製品特長

  • インテル® 第8世代コア™ i7/i5/i3 LGA1151ソケット型CPUをサポート
  • M12またはRJ45コネクタを介した 4× または 8× 802.3atギガビットPoE+ポート
  • 車載通信用のオンボード絶縁CANバス
  • 4-CH絶縁DI および 4-CH絶縁DO
  • RAID 0/1対応、ホットスワップ対応HDDトレイを備えた2つのSATAポート
  • 2つのM.2 Bキーと3つのフルサイズミニPCIeソケット
  • 点火力制御を内蔵した8~35Vの広範囲DC入力
  • EマークとEN 50155認証

FCC

CE

EN50155

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • シリーズ
  • FAQ

Nuvo-7100VTCは、最大6コア/12スレッドアーキテクチャを搭載したIntel® 第8世代Core™ プロセッサと64GB DDR4メモリを搭載し、優れた接続性とパフォーマンスを発揮する、最新の堅牢な車載コントローラです。

Nuvo-7100VTCは、さまざまな周辺機器や接続をサポートするための柔軟性を持っており、M12 (x-encodedコネクタ) 付きIPカメラや、ギガビットイーサネット、USB3.0、USB3.1などのコンピュータI/Oのコネクタネジロック機構など、接続されたデバイスに25Wの電力を供給するための4つまたは8つの802.3at PoE+ポートを提供、また、衝撃/振動環境での極端な堅牢性を保証します。ワイヤレス接続は現代の車載アプリケーションに不可欠であり、通信用に3G/4G、WIFI、GPS、およびCANモジュール用の対応するワイヤレスモジュールと2つのM.2および3つのmini-PCIeソケットを同時に利用できます。さらに、米国の大手電気通信会社と連携することが認定されている4Gセルラーモジュールオプションがあり、これにより実装時間とコストを節約できます。

さらに、Nuvo-7100VTCは、車載通信用の絶縁型CANバス、センサ/アクチュエータ制御用の絶縁型DIO、イグニッションパワー制御を備えた8~35VのワイドレンジDC入力を備えており、E-MarkおよびEN50155に準拠しています。さまざまな車載アプリケーションのニーズに対して非常に高い信頼性を備えた完璧なソリューションです。

第8世代コアi CPU

高度なIntel® Q370チップセット搭載のIntel® Coffee lake Core™ プロセッサを搭載したNuvo-7100VTCは、ハイエンドの新しい要件に対して前世代よりも優れたパフォーマンスを提供します。

広い動作温度範囲

Nuvo-7100VTCは、受動部品冷却に特許取得済みの熱設計を採用しています。これにより、高温部品を分散化して各領域の熱状態を平均化することができます。Nuvo-7100VTCファンレス組込みコンピュータは、-25℃から70℃の広い温度範囲で真に動作可能です (100%CPU負荷時)。

システムコア
プロセッサIntel® 第8世代 Coffee Lake 6-core CPU (LGA1151 socket, 35W/65W TDP) 対応
- Intel® Core™ i7-8700/i7-8700T
- Intel® Core™ i5-8500/i5-8500T
- Intel® Core™ i3-8100/i3-8100T
チップセットIntel® Q370 Platform Controller Hub
グラフィクスIntegrated Intel® UHD Graphics 630
メモリ最大64 GB DDR4 2666/2400 SDRAM (2 SODIMM スロット)
AMTAMT 12.0対応
TPMTPM 2.0 対応
I/O インターフェース
イーサネットポート2× ギガビットイーサネットポート (Intel I219&I210)
PoE+Intel® I210による4× IEEE 802.3at (25.5W) ギガビットPoE+ポート
- M12 Xコードコネクタ (Nuvo-7100VTC)
- RJ45コネクタ (Nuvo-7104VTC)
Intel® I210による8× IEEE 802.3at (25.5W) ギガビットPoE+ポート
- RJ45コネクタ (Nuvo-7108VTC)
CAN1×絶縁型CAN2.0ポート
絶縁型DIO4×絶縁型 DI および 4×絶縁型 DO
USB4× USB3.1ポート 第2世代 (10Gbps)
4× USB3.1ポート 第1世代 (5Gbps)
ビデオポート1920 × 1200解像度をサポートする1× VGAコネクタ
1920 × 1200解像度をサポートする1× DVI-Dコネクタ
4096 × 2304解像度をサポートする1× DisplayPortコネクタ
シリアルポート2× ソフトウェアプログラマブルな RS-232C/422/485 ポート (COM1/COM2)
2× RS-232C ポート (COM3/COM4)
オーディオ1×マイク入力 および 1×スピーカ出力
拡張バス /内蔵I/Oインターフェース
Mini PCI-E1×内蔵SIMソケット付フルサイズ mini PCIエクスプレスソケット (mSATA付mux)
2×内蔵SIMソケット付フルサイズ mini PCIエクスプレスソケット (USB信号のみ)
M.22× M.2 2242 Bキーソケット、前面にアクセス可能なデュアルSIMソケット付き、選択されたM.2 LTEモジュールでデュアルSIMモードをサポート
電力供給
DC入力1× 8~35VDC DC入力用の3ピン プラガブル端子台 (IGN/GND/V+)
リモートコントロール&ステータス出力1× リモートコントロール および PWR LED出力用の3ピン プラガブル端子台
メカニカル
寸法240 mm (W) × 225 mm (D) × 84 mm (H)
重量3.5 kg
取付Neousysの特許取得済みダンピングブラケット(標準) または オプションのDINレールマウント
環境
動作温度-40℃ ~ 70℃

氷点下の動作温度では、ワイド温度HDD または SSD (Solid State Disk) が必要です。

保管温度-40℃ ~ 85℃
湿度10% ~ 90%、結露なきこと
振動操作中、MIL-STD-810G、方法514.6、カテゴリ4
衝撃操作中、MIL-STD-810G、方法516.6、手順I、表516.6 II
EMCEMC EN 50155 (Nuvo-7100VTC)
Eマーク (Nuvo-7108VTC)
EN 55022 および EN 55024に準拠したCE/FCCクラスA

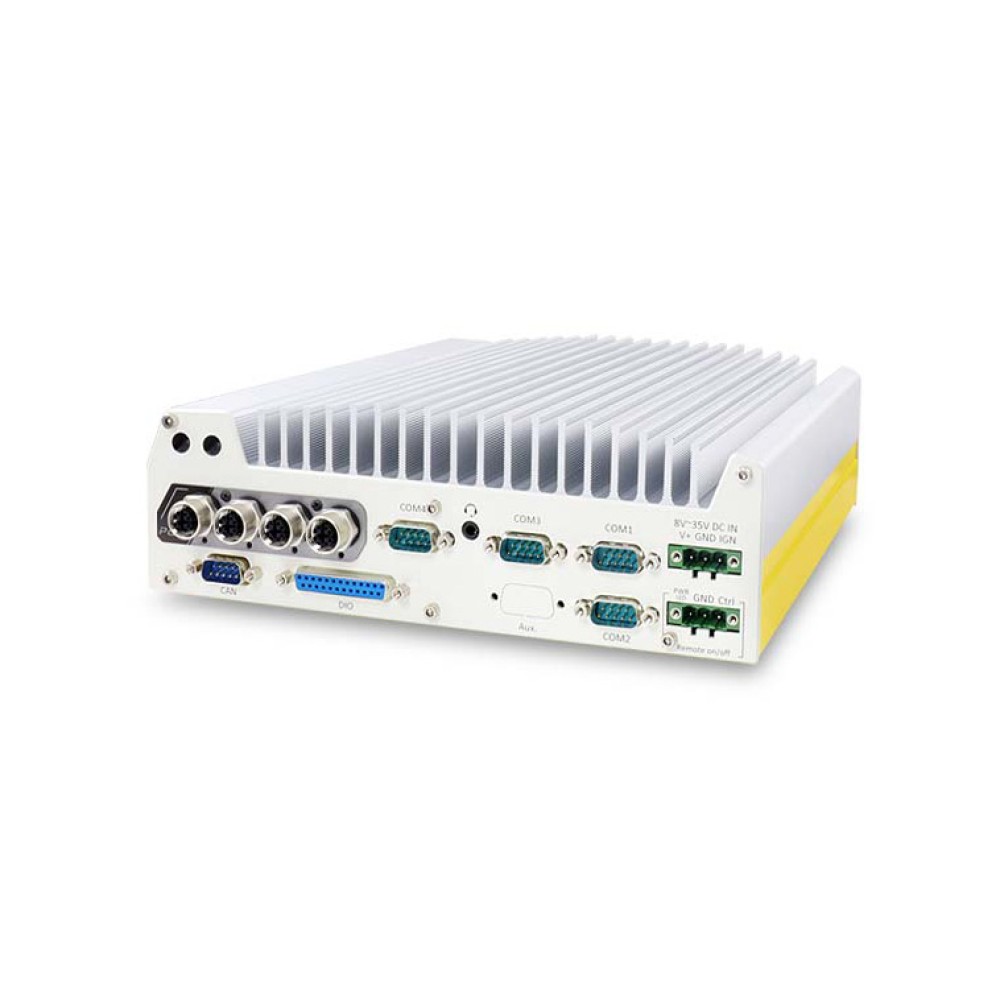

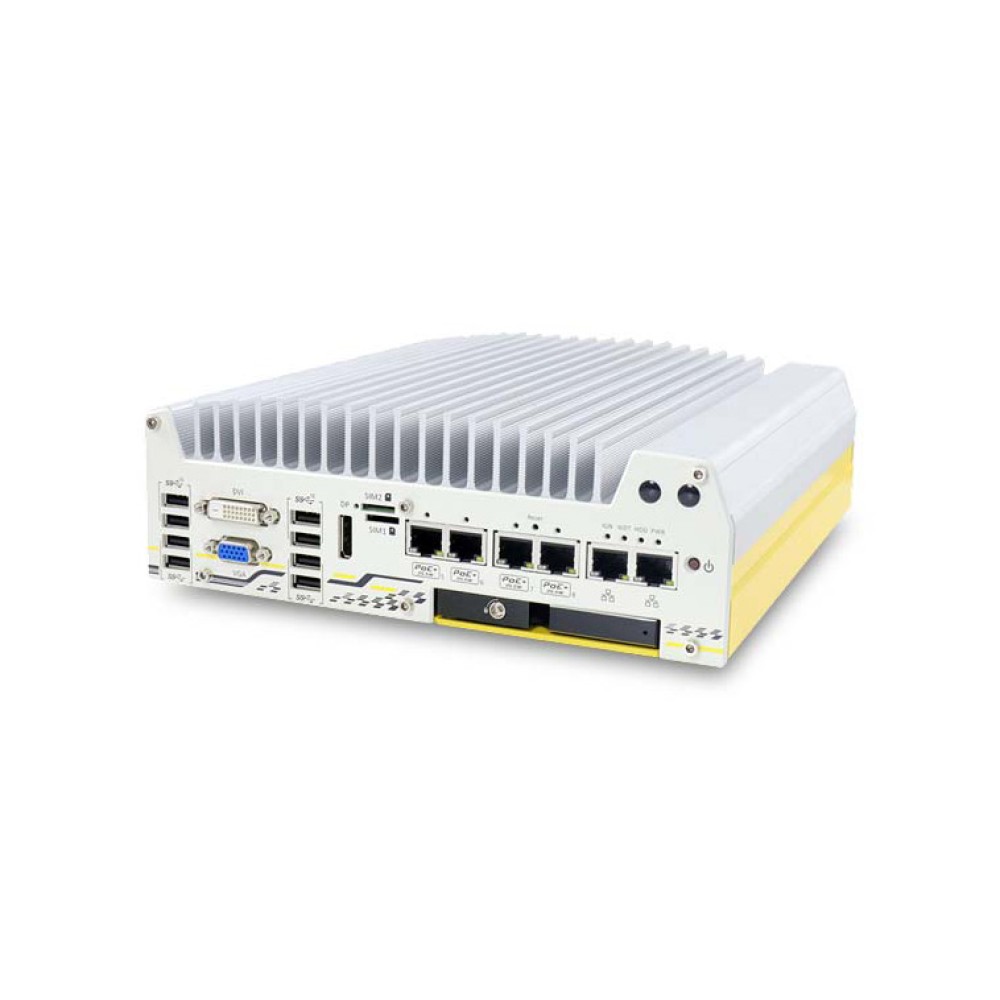

外観

外観図

サイズ (単位 = mm)

サイズ
Nuvo-7108VTCEN50155認証取得 インテル® 第8世代Core™ i7/i5/i3 車載ファンレス組み込みコンピュータ
8×RJ45 PoE+ポート
DIO
CANバス および RAIDを搭載

Nuvo-7100VTCシリーズ 製品一覧

Nuvo-7100VTC Intel®第9/第8世代 Core™ i7/i5/i3車載ファンレス組み込みコンピューター,EN50155認定,4xM12 PoE+ポート,DIO,CANバス,RAID
Nuvo-7104VTC Intel®第9/第8世代 Core™ i7/i5/i3車載ファンレス組み込みコンピューター,EN50155認定,4xM12 PoE+ポート,DIO,CANバス,RAID
Nuvo-7108VTC Intel®第9/第8世代 Core™ i7/i5/i3車載ファンレス組み込みコンピューター,EN50155認定,4xM12 PoE+ポート,DIO,CANバス,RAID
