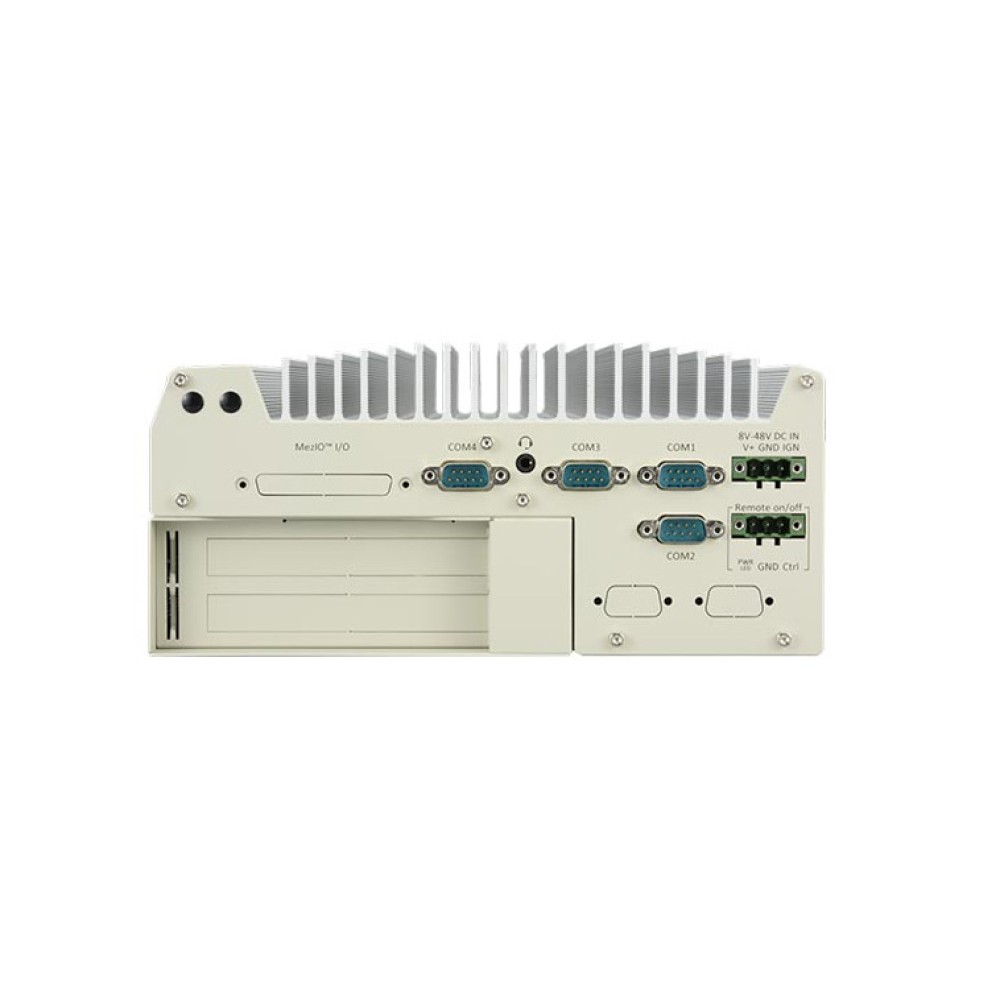

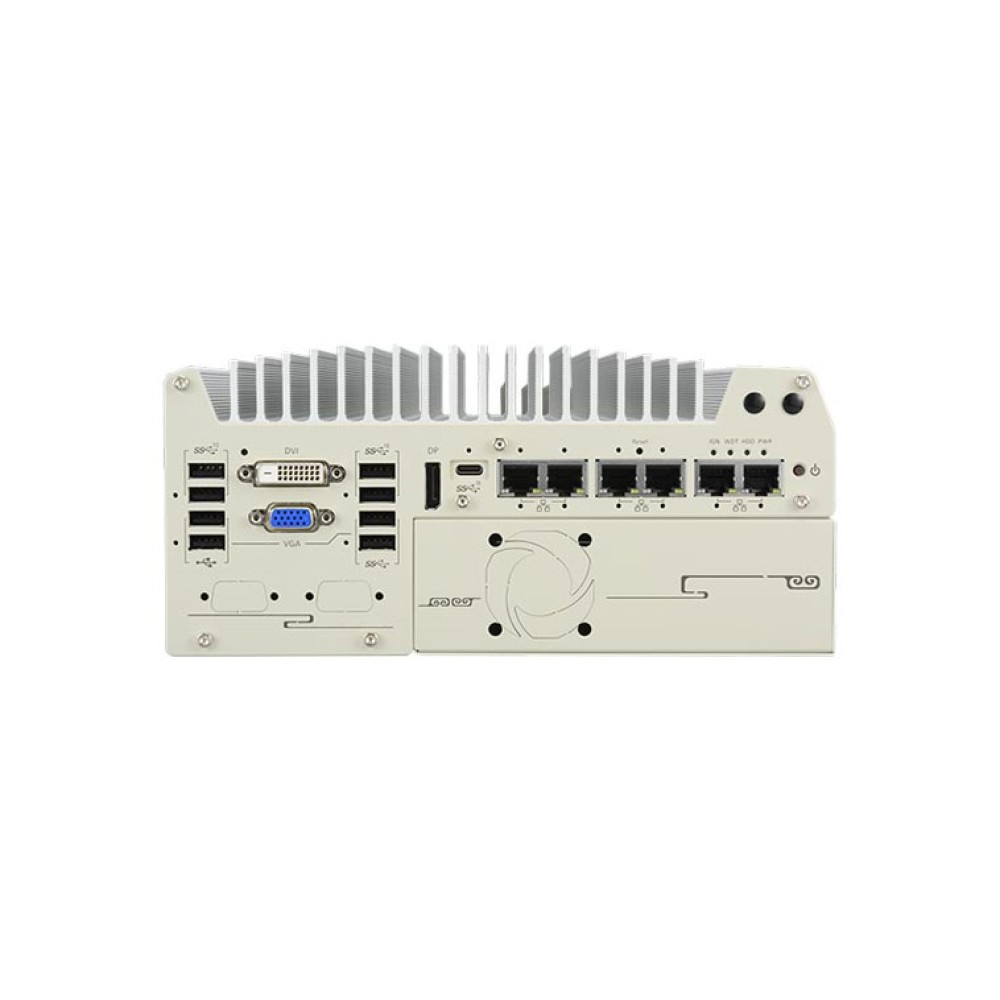

Nuvo-9002DE

6x 2.5GbE,USB 3.2 Type-C,特許取得CassetteおよびMezIO® インタフェース装備の第13世代/第12世代インテル®Core™高耐久性組み込みコンピューター

主な製品特長

  • 第13世代/第12世代Intel® Core™ 24C/32T 35W/65W CPU対応
  • PCI/PCIeアドオンカード収容のための特許取得済みカセット
  • -25℃~70℃のファンレス動作に対応する堅牢性
  • 最大5x 2.5 GigEポート (PoE+にもオプション対応)、9.5 KBジャンボフレーム対応
  • 1x USB 3.2 Gen2x2 Type-C および 8x USB 3.2/2.0 Gen2x1 Type-Aポート
  • M.2 Gen4x4 NVMe および 2x SATAポートをサポート
  • MezIO® インターフェースにより、簡単に機能拡張が可能
  • VGA/DVI/DPトリプル独立ディスプレイ、4K2K解像度対応

FCC

CE

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 詳細情報
  • 型番
  • シリーズ
  • FAQ

Nuvo-9000シリーズは、第13世代/第12世代Intel® プラットフォームをベースにしたNeousysの新しい堅牢な組み込みコンピュータです。最先端のIntel 7フォトリソグラフィ採用のCore™ デスクトッププロセッサは、最大24コアと32スレッドを備え、計算性能が驚くほど向上しています。DDR5メモリ帯域幅の増加とPCIe Gen4 NVMe高速ディスク読み書きにより、以前の第10世代または第11世代のプラットフォームと比べて、最大2倍の全体的システム性能向上を期待できます。

Nuvo-9000シリーズは、Neousysの特許取得済みの拡張カセットデザインを継承しており、PCIeまたはPCIアドオンカードの増設が可能で、多様な機能に対応します。Nuvo-9000シリーズでは3つの拡張カセットオプションがあり、Nuvo-9000Eはシングルx16 Gen3 PCIeスロット、Nuvo-9000DEはデュアルx16 PCIeスロット、Nuvo-9000PはシングルPCIスロットを装備しています。さらに柔軟性のあるストレージのニーズには、Nuvo-9000LPが、拡張カセットの代わりに2.5インチHDDトレイを備え、ホットスワップ可能な2.5インチHDD/SSDが装着できます。

また、I/O機能も総合的に強化されています。6つのPoE+ PSEオプション対応ギガビットイーサネットポートに加え、 USB 3.2 Gen2x2 type-Cポート装備で、外部デバイスとのデータ転送に20 Gbps帯域幅を実現、さらに、USB3カメラ接続用に6つのUSB 3.2 Gen2x1 Type-AポートでUSB3カメラ接続に対応します。また、アップグレードされたM.2 Gen4x4スロットにより最新のNVMe SSDに対応しており、ディスクの読み取り/書き込み速度を最大7000MB/秒まで向上させることができます。さらに、拡張カセットを利用することで、機能別のPCIe/PCIカード、専用のMezIOインターフェース、内蔵のmini-PCIe/M.2インターフェースなどを追加することができます。

現場で実証済みの放熱設計、特徴的なCPUとI/Oの大幅なアップグレード、多様な拡張方法を備えたNuvo-9000シリーズは、様々なアプリケーションのための堅牢性、パフォーマンス、多機能といったニーズに対応します。

システムコア
プロセッサIntel® 第13世代Core™ CPU (LGA1700ソケット、TDP65W/35W) 対応
- Intel® Core™ i9-13900E/i9-13900TE
- Intel® Core™ i7-13700E/i7-13700TE
- Intel® Core™ i5-13500E/i5-13400E/i5-13500TE
- Intel® Core™ i3-13100E/i3-13100TE

Intel® 第12世代Core™ CPU (LGA1700ソケット、TDP35W/65W) 対応
- Intel® Core™ i9-12900E/i9-12900TE
- Intel® Core™ i7-12700E/i7-12700TE
- Intel® Core™ i5-12500E/i5-12500TE
- Intel® Core™ i3-12100E/i3-12100TE
- Intel® Pentium® G7400E/G7400TE
- Intel® Celeron® G6900E/G6900TE
チップセットIntel® Q670E プラットフォーム コントローラ ハブ
グラフィックスIntel® UHD グラフィックス 770 (32EU) /730 (24EU) 内蔵
メモリ最大 64 GB DDR5 4800 SDRAM (SODIMMスロット 2基)
AMTIntel vPro/AMT 16.0 をサポート
TPMdTPM 2.0 をサポート
I/Oインターフェース
イーサネットポートI225による2.5Gイーサネット×1、I219-LMによるギガビットイーサネット×1 (Nuvo-9002E/P/DE/LP) スクリューロック付き
I225による2.5Gイーサネット×5、I219-LMによるギガビットイーサネット×1 (Nuvo-9006E/P/DE/LP) スクリューロック付き
PoE+ポート3~ポート6にIEEE 802.3at PoE+ PSEをオプションで搭載可能 総電力バジェット100W
USBUSB 3.2 Gen2x2 (20 Gbps) ポート×1 (スクリューロック付きType-Cコネクタ)
USB 3.2 Gen2x1 (10 Gbps) ポート×4 (Type-Aコネクタ)
USB 3.2 Gen1x1 (5 Gbps) ポート×2 (Type-Aコネクタ)
USB 2.0ポート×2
ビデオポート (統合グラフィックス)VGA×1、1920×1200の解像度をサポート
DVI-D×1、1920×1200の解像度をサポート
ディスプレイポート×1、4096×2304の解像度をサポート
シリアルポートソフトウェアでプログラム可能なRS-232C/422/485ポート (COM1/COM2) ×2
RS-232Cポート (COM3/COM4) ×2
音声3.5 mm ジャック×1 (マイク入力、スピーカー出力用)
ストレージインターフェース
SATA HDD2.5インチHDD/SSD搭載用2x内部SATAポート、RAID 0/1対応(Nuvo-9000E/9000P/9000DE)
ホットスワップ対応2.5インチHDDトレイ (7mm HDD/SSD) ×1 および 内蔵2.5インチSATAポート (Nuvo-9000LP) ×1
M.2 NVMeM.2 2280 M キー NVMe ソケット (PCIe Gen4x4) NVMe SSD用×1
拡張バス
PCI/PCI ExpressPCIe x16 スロット×1 @ Gen3、8レーン PCIeシグナル (カセット内) (Nuvo-9002E/9006E)
PCIe x16 スロット×2 @ Gen3、8レーン PCIeシグナル (カセット内) (Nuvo-9002DE/9006DE)
PCI スロット×1 (カセット内) (Nuvo-9002P/9006P)
Mini PCI ExpressフルサイズのMini PCI Expressソケット×1
M.2M.2 2242/3052 B キーソケット (M.2 5G/4G モジュール用 SIMスロット付) ×1
拡張可能なI/ONeousys MezIO® モジュール用 MezIO® 拡張ポート×1
電源
DC入力8~48V DC入力用 3ピンプラグ式端子台×1
リモートコントロール&LED出力リモートコントロール および PWR LED出力用 3ピンプラグ式端子台×1
メカニカル
サイズ (W×D×H)240mm × 225mm × 90mm (Nuvo-9000E/Pシリーズ)
240mm × 225mm × 110.5mm (Nuvo-9000DEシリーズ)
240mm × 225mm × 79mm (Nuvo-9000LPシリーズ)
重量3.58 kg (Nuvo-9000E/Pシリーズ)
3.89 kg (Nuvo-9000DEシリーズ)
3.36 kg (Nuvo-9000LPシリーズ)
取付方法ウォールマウント (標準) または DINレールマウント (オプション)
環境
動作温度35W CPU使用時:
-25℃ ~ 70℃
65W CPU使用時:
-25℃ ~ 70℃ (35W TDPとして構成)
-25℃ ~ 50℃ (65W TDPとして構成)

氷点下や60℃以上の動作温度では、広温度域のHDD/SSD/NVMeが必要です。

保管温度-40℃ ~ 85℃
湿度10% ~ 90%、結露なきこと
振動MIL-STD-810H、メソッド 514.8、カテゴリ4で動作
衝撃MIL-STD-810H、メソッド 516.8、手順Iで動作
EMCCE/FCC Class A、EN 55032 & EN 55035に準拠

外観図

外観図

サイズ (単位 = mm)

サイズ
Nuvo-9002DE第13世代/第12世代インテル® Core™ 高耐久性組み込みコンピューター
2x 2.5GbE
USB 3.2 Type-C
デュアルスロットPCIe カセット および MezIO® インタフェース搭載

オプショナルアクセサリ

DINRAIL-ONuvo-9000シリーズ用DINレールマウントアセンブリ
Dmpbr-Nuvo5000_7000Neousys特許のNuvo-9000シリーズ用ダンピングブラケットアセンブリ
Fankit-251スロットカセット用ファンアセンブリ
25×25×10 mm
PA-160W-OW160W AC/DC 電源アダプタ
20V/8A
18AWG/120cm
端子台用コードエンド端子
動作温度:-30℃ ~ 70℃ (35W CPU 推奨)
PA-280W-ET2280W AC/DC 電源アダプタ
24V/11.67A
16AWG/100cm
端子台用コードエンド端子
動作温度:-30℃ ~ 60℃ (65W CPU 推奨)
MezIO® モジュール
MezIO® -C180RS-232C/422/485ポート×4とRS-232Cポート×4を搭載したMezIO® モジュール
MezIO®-C181RS-232C/422/485ポート×4とRS-422/485ポート×4を搭載したMezIO® モジュール
MezIO®-D2208チャネル絶縁デジタル入力とチャネル絶縁デジタル出力を搭載したMezIO® モジュール
MezIO®-D23016チャネル絶縁デジタル入力と16チャネル絶縁デジタル出力を搭載したMezIO® モジュール
MezIO®-V20-EP車載用点火パワー制御機能付きMezIO® モジュール
MezIO®-U4USB3.1ポート×4を搭載したMezIO® モジュール
MezIO®-G4GigEポート×4を搭載したMezIO® モジュール
MezIO®-G4PIEEE 802.3atPoE+ポート×4を搭載したMezIO® モジュール

Nuvo-9006E-PoE, Nuvo-9006P-PoE および Nuvo-9006DE-PoEのみMezIO-G4Pをサポートします。
