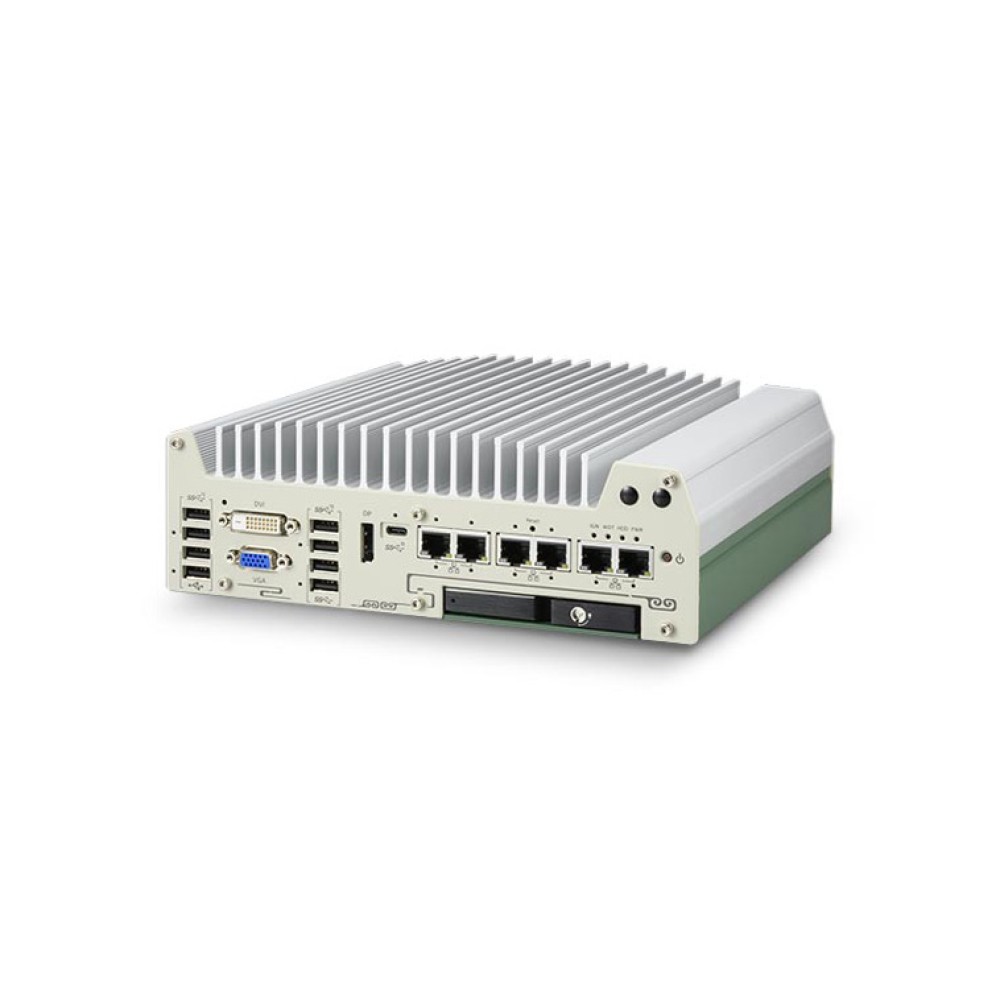

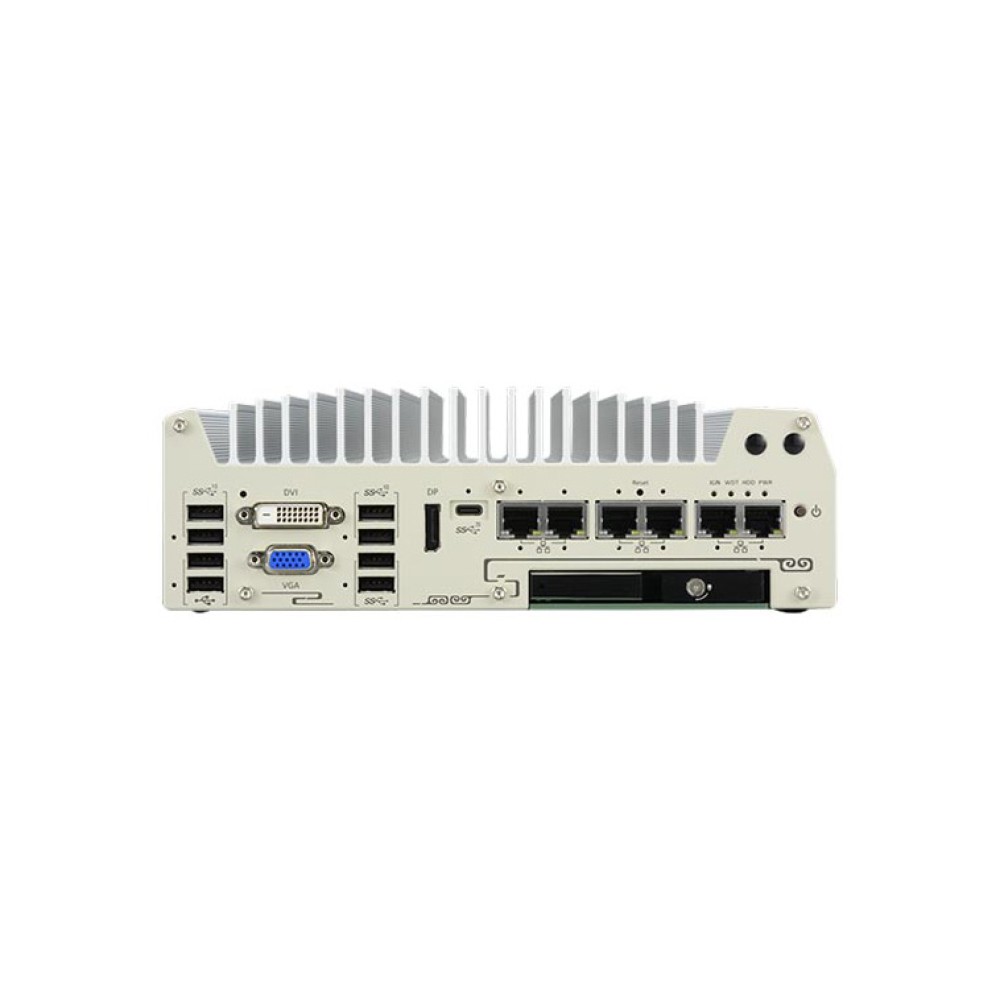

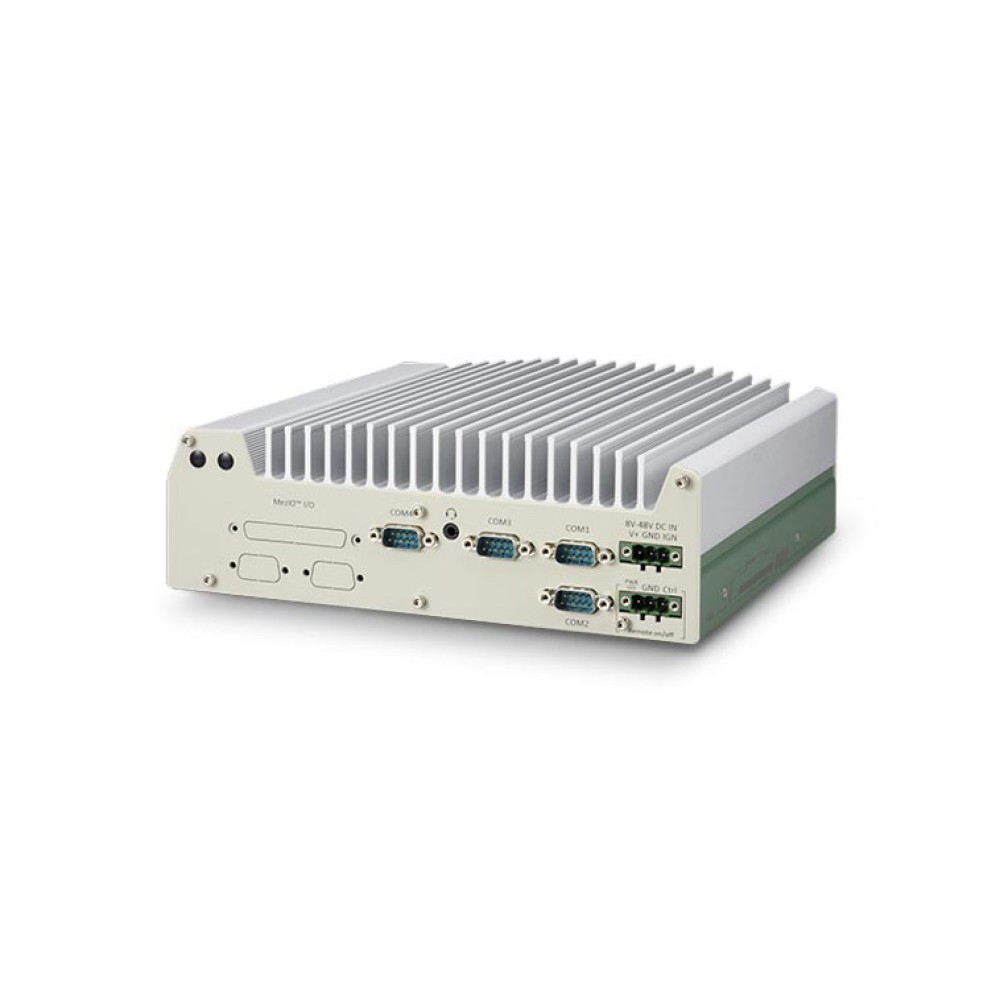

Nuvo-9006LP
6x 2.5GbE,USB 3.2 Type-C,特許取得CassetteおよびMezIO® インタフェース装備の第13世代/第12世代インテル®Core™高耐久性組み込みコンピューター
主な製品特長
- 第13世代/第12世代Intel® Core™ 24C/32T 35W/65W CPU対応
- PCI/PCIeアドオンカード収容のための特許取得済みカセット
- -25℃~70℃のファンレス動作に対応する堅牢性
- 最大5x 2.5 GigEポート (PoE+にもオプション対応)、9.5 KBジャンボフレーム対応
- 1x USB 3.2 Gen2x2 Type-C および 8x USB 3.2/2.0 Gen2x1 Type-Aポート
- M.2 Gen4x4 NVMe および 2x SATAポートをサポート
- MezIO® インターフェースにより、簡単に機能拡張が可能
- VGA/DVI/DPトリプル独立ディスプレイ、4K2K解像度対応
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
- FAQ
Nuvo-9000シリーズは、第13世代/第12世代Intel® プラットフォームをベースにしたNeousysの新しい堅牢な組み込みコンピュータです。最先端のIntel 7フォトリソグラフィ採用のCore™ デスクトッププロセッサは、最大24コアと32スレッドを備え、計算性能が驚くほど向上しています。DDR5メモリ帯域幅の増加とPCIe Gen4 NVMe高速ディスク読み書きにより、以前の第10世代または第11世代のプラットフォームと比べて、最大2倍の全体的システム性能向上を期待できます。
Nuvo-9000シリーズは、Neousysの特許取得済みの拡張カセットデザインを継承しており、PCIeまたはPCIアドオンカードの増設が可能で、多様な機能に対応します。Nuvo-9000シリーズでは3つの拡張カセットオプションがあり、Nuvo-9000Eはシングルx16 Gen3 PCIeスロット、Nuvo-9000DEはデュアルx16 PCIeスロット、Nuvo-9000PはシングルPCIスロットを装備しています。さらに柔軟性のあるストレージのニーズには、Nuvo-9000LPが、拡張カセットの代わりに2.5インチHDDトレイを備え、ホットスワップ可能な2.5インチHDD/SSDが装着できます。
また、I/O機能も総合的に強化されています。6つのPoE+ PSEオプション対応ギガビットイーサネットポートに加え、 USB 3.2 Gen2x2 type-Cポート装備で、外部デバイスとのデータ転送に20 Gbps帯域幅を実現、さらに、USB3カメラ接続用に6つのUSB 3.2 Gen2x1 Type-AポートでUSB3カメラ接続に対応します。また、アップグレードされたM.2 Gen4x4スロットにより最新のNVMe SSDに対応しており、ディスクの読み取り/書き込み速度を最大7000MB/秒まで向上させることができます。さらに、拡張カセットを利用することで、機能別のPCIe/PCIカード、専用のMezIOインターフェース、内蔵のmini-PCIe/M.2インターフェースなどを追加することができます。
現場で実証済みの放熱設計、特徴的なCPUとI/Oの大幅なアップグレード、多様な拡張方法を備えたNuvo-9000シリーズは、様々なアプリケーションのための堅牢性、パフォーマンス、多機能といったニーズに対応します。
システムコア | |
プロセッサ | Intel® 第13世代Core™ CPU (LGA1700ソケット、TDP65W/35W) 対応 - Intel® Core™ i9-13900E/i9-13900TE - Intel® Core™ i7-13700E/i7-13700TE - Intel® Core™ i5-13500E/i5-13400E/i5-13500TE - Intel® Core™ i3-13100E/i3-13100TE Intel® 第12世代Core™ CPU (LGA1700ソケット、TDP35W/65W) 対応 - Intel® Core™ i9-12900E/i9-12900TE - Intel® Core™ i7-12700E/i7-12700TE - Intel® Core™ i5-12500E/i5-12500TE - Intel® Core™ i3-12100E/i3-12100TE - Intel® Pentium® G7400E/G7400TE - Intel® Celeron® G6900E/G6900TE |
---|---|
チップセット | Intel® Q670E プラットフォーム コントローラ ハブ |
グラフィックス | Intel® UHD グラフィックス 770 (32EU) /730 (24EU) 内蔵 |
メモリ | 最大 64 GB DDR5 4800 SDRAM (SODIMMスロット 2基) |
AMT | Intel vPro/AMT 16.0 をサポート |
TPM | dTPM 2.0 をサポート |
I/Oインターフェース | |
イーサネットポート | I225による2.5Gイーサネット×1、I219-LMによるギガビットイーサネット×1 (Nuvo-9002E/P/DE/LP) スクリューロック付き I225による2.5Gイーサネット×5、I219-LMによるギガビットイーサネット×1 (Nuvo-9006E/P/DE/LP) スクリューロック付き |
PoE+ | ポート3~ポート6にIEEE 802.3at PoE+ PSEをオプションで搭載可能 総電力バジェット100W |
USB | USB 3.2 Gen2x2 (20 Gbps) ポート×1 (スクリューロック付きType-Cコネクタ) USB 3.2 Gen2x1 (10 Gbps) ポート×4 (Type-Aコネクタ) USB 3.2 Gen1x1 (5 Gbps) ポート×2 (Type-Aコネクタ) USB 2.0ポート×2 |
ビデオポート (統合グラフィックス) | VGA×1、1920×1200の解像度をサポート DVI-D×1、1920×1200の解像度をサポート ディスプレイポート×1、4096×2304の解像度をサポート |
シリアルポート | ソフトウェアでプログラム可能なRS-232C/422/485ポート (COM1/COM2) ×2 RS-232Cポート (COM3/COM4) ×2 |
音声 | 3.5 mm ジャック×1 (マイク入力、スピーカー出力用) |
ストレージインターフェース | |
SATA HDD | 2.5インチHDD/SSD搭載用2x内部SATAポート、RAID 0/1対応(Nuvo-9000E/9000P/9000DE) ホットスワップ対応2.5インチHDDトレイ (7mm HDD/SSD) ×1 および 内蔵2.5インチSATAポート (Nuvo-9000LP) ×1 |
M.2 NVMe | M.2 2280 M キー NVMe ソケット (PCIe Gen4x4) NVMe SSD用×1 |
拡張バス | |
PCI/PCI Express | PCIe x16 スロット×1 @ Gen3、8レーン PCIeシグナル (カセット内) (Nuvo-9002E/9006E) PCIe x16 スロット×2 @ Gen3、8レーン PCIeシグナル (カセット内) (Nuvo-9002DE/9006DE) PCI スロット×1 (カセット内) (Nuvo-9002P/9006P) |
Mini PCI Express | フルサイズのMini PCI Expressソケット×1 |
M.2 | M.2 2242/3052 B キーソケット (M.2 5G/4G モジュール用 SIMスロット付) ×1 |
拡張可能なI/O | Neousys MezIO® モジュール用 MezIO® 拡張ポート×1 |
電源 | |
DC入力 | 8~48V DC入力用 3ピンプラグ式端子台×1 |
リモートコントロール&LED出力 | リモートコントロール および PWR LED出力用 3ピンプラグ式端子台×1 |
メカニカル | |
サイズ (W×D×H) | 240mm × 225mm × 90mm (Nuvo-9000E/Pシリーズ) 240mm × 225mm × 110.5mm (Nuvo-9000DEシリーズ) 240mm × 225mm × 79mm (Nuvo-9000LPシリーズ) |
重量 | 3.58 kg (Nuvo-9000E/Pシリーズ) 3.89 kg (Nuvo-9000DEシリーズ) 3.36 kg (Nuvo-9000LPシリーズ) |
取付方法 | ウォールマウント (標準) または DINレールマウント (オプション) |
環境 | |
動作温度 | 35W CPU使用時: -25℃ ~ 70℃ 65W CPU使用時: -25℃ ~ 70℃ (35W TDPとして構成) -25℃ ~ 50℃ (65W TDPとして構成) 氷点下や60℃以上の動作温度では、広温度域のHDD/SSD/NVMeが必要です。 |
保管温度 | -40℃ ~ 85℃ |
湿度 | 10% ~ 90%、結露なきこと |
振動 | MIL-STD-810H、メソッド 514.8、カテゴリ4で動作 |
衝撃 | MIL-STD-810H、メソッド 516.8、手順Iで動作 |
EMC | CE/FCC Class A、EN 55032 & EN 55035に準拠 |
外観図
![外観図](/storage/nuvo-9000-series_img_01.gif)
サイズ (単位 = mm)
![サイズ](/storage/nuvo-9000-series_img_02.gif)
Nuvo-9006LP | 第13世代/第12世代インテル® Core™ 高耐久性組み込みコンピューター 6x 2.5GbE USB 3.2 Type-C MezIO® インタフェース および 2.5インチ HDDトレイ搭載 |
---|
オプショナルアクセサリ
DINRAIL-O | Nuvo-9000シリーズ用DINレールマウントアセンブリ | |
---|---|---|
Dmpbr-Nuvo5000_7000 | Neousys特許のNuvo-9000シリーズ用ダンピングブラケットアセンブリ | |
Fankit-25 | 1スロットカセット用ファンアセンブリ 25×25×10 mm | |
PA-160W-OW | 160W AC/DC 電源アダプタ 20V/8A 18AWG/120cm 端子台用コードエンド端子 動作温度:-30℃ ~ 70℃ (35W CPU 推奨) | |
PA-280W-ET2 | 280W AC/DC 電源アダプタ 24V/11.67A 16AWG/100cm 端子台用コードエンド端子 動作温度:-30℃ ~ 60℃ (65W CPU 推奨) | |
MezIO® モジュール | ||
MezIO® -C180 | RS-232C/422/485ポート×4とRS-232Cポート×4を搭載したMezIO® モジュール | |
MezIO®-C181 | RS-232C/422/485ポート×4とRS-422/485ポート×4を搭載したMezIO® モジュール | |
MezIO®-D220 | 8チャネル絶縁デジタル入力とチャネル絶縁デジタル出力を搭載したMezIO® モジュール | |
MezIO®-D230 | 16チャネル絶縁デジタル入力と16チャネル絶縁デジタル出力を搭載したMezIO® モジュール | |
MezIO®-V20-EP | 車載用点火パワー制御機能付きMezIO® モジュール | |
MezIO®-U4 | USB3.1ポート×4を搭載したMezIO® モジュール | |
MezIO®-G4 | GigEポート×4を搭載したMezIO® モジュール | |
MezIO®-G4P | IEEE 802.3atPoE+ポート×4を搭載したMezIO® モジュール |
Nuvo-9006E-PoE, Nuvo-9006P-PoE および Nuvo-9006DE-PoEのみMezIO-G4Pをサポートします。
Nuvo-9000シリーズ 製品一覧
Nuvo-9002DE | 6x 2.5GbE,USB 3.2 Type-C,特許取得CassetteおよびMezIO® インタフェース装備の第13世代/第12世代インテル®Core™高耐久性組み込みコンピューター |
Nuvo-9002E | 6x 2.5GbE,USB 3.2 Type-C,特許取得CassetteおよびMezIO® インタフェース装備の第13世代/第12世代インテル®Core™高耐久性組み込みコンピューター |
Nuvo-9002LP | 6x 2.5GbE,USB 3.2 Type-C,特許取得CassetteおよびMezIO® インタフェース装備の第13世代/第12世代インテル®Core™高耐久性組み込みコンピューター |
Nuvo-9002P | 6x 2.5GbE,USB 3.2 Type-C,特許取得CassetteおよびMezIO® インタフェース装備の第13世代/第12世代インテル®Core™高耐久性組み込みコンピューター |
Nuvo-9006DE | 6x 2.5GbE,USB 3.2 Type-C,特許取得CassetteおよびMezIO® インタフェース装備の第13世代/第12世代インテル®Core™高耐久性組み込みコンピューター |
Nuvo-9006E | 6x 2.5GbE,USB 3.2 Type-C,特許取得CassetteおよびMezIO® インタフェース装備の第13世代/第12世代インテル®Core™高耐久性組み込みコンピューター |
Nuvo-9006LP | 6x 2.5GbE,USB 3.2 Type-C,特許取得CassetteおよびMezIO® インタフェース装備の第13世代/第12世代インテル®Core™高耐久性組み込みコンピューター |
Nuvo-9006P | 6x 2.5GbE,USB 3.2 Type-C,特許取得CassetteおよびMezIO® インタフェース装備の第13世代/第12世代インテル®Core™高耐久性組み込みコンピューター |
