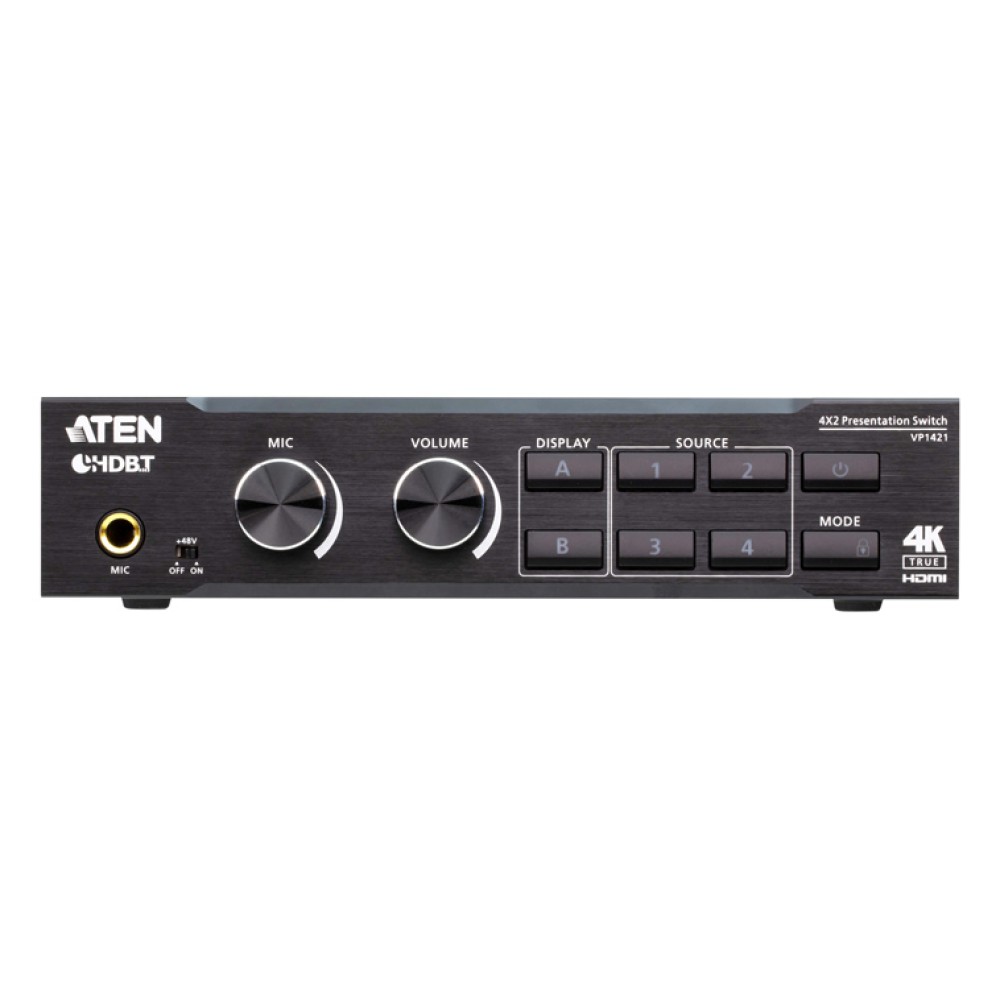

VP1421
4入力2出力プレゼンマトリックススイッチャー (4K60p対応)
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
アナログ/デジタルAVをマトリックス切替
- 4系統のマルチフォーマット入力に対応 - 2系統のHDMI入力、1系統のHDBaseT入力、および1系統のVGA入力
- 1系統のHDMI出力と1系統のHDBaseT出力
- オーディオ・エンベデッド機能 - ステレオオーディオは、ディスプレイ出力へのエンベデッドまたはステレオおよび光オーディオ出力への分離が可能
- オーディオ・ディエンベデッド機能 - HDMI/HDBaseTオーディオからステレオライン出力への抽出が可能
- オーディオDSP搭載 - 選択可能な48Vファンタム電源のマイク入力に対応。また、マイク入力をプログラムオーディオとミキシングし、ディスプレイ出力にエンベデッド可能
- マイク信号の検出時にはプログラムオーディオを自動的にボリュームダウン
- 自動切替機能 - 新しいソースが接続されると自動的に認識し切替を実行
HDビデオを最適に出力
- 最大解像度4K60p - HDMI：4096×2160@60Hz (4:4:4) / HDBaseT：4096×2160@60Hz (4:2:0)
- 4K HDR対応
- スケーラ機能 - アップスケールされたビデオ(最大4K)はディスプレイAに、ダウンスケールされたビデオ(最大1080p)はディスプレイBにそれぞれ表示
- EDIDエキスパート(エミュレーション機能) - 自動/手動で適切なEDIDモードを選択可能
- HDMI(3D、Deep Color、4K)、HDCP 2.2準拠
多様で無駄のない操作性
- 複数の操作オプションを提供 - フロントパネルのプッシュボタン、IRリモコン、RS-232C、インターネット経由でのWeb GUI操作
- 双方向RS-232CおよびIRチャネル - 追加ケーブルなしでHDBaseT接続を介してA/V機器を制御
- スタンバイモード対応により省電力と高速起動を実現
- CEC対応
ケーブル1本による信号延長
- 長距離伝送 - デジタルA/V信号、双方向RS-232CおよびIR制御信号を、Cat 6/6aケーブルまたはATEN製Cat 6ケーブル2L-2910を使って最大140m※1延長
- Power over HDBaseT(POH)対応 - 既存の通信ケーブルを介して、選択可能な給電デバイスで長距離給電が可能
※1 製品本体のHDBaseT入力とHDBaseT出力の各ポートを使用した場合に対応可能。このとき、入力機器～VP1421およびVP1421～出力機器への各距離は、それぞれ最大70mとなります。
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
VP1421は、ビデオマトリックススイッチャーの機能に、4Kスケーラ、HDBaseTエクステンダ、オーディオDSP、そしてアナログ→デジタルコンバータの各機能を統合した多機能プレゼンスイッチャーです。4系統の入力から任意に選択した信号を1系統のHDBaseT信号と1系統のHDMI 4K60p信号として出力できる本製品は、ビジネスシーンにおけるプレゼンの効率化と与える印象の強化を目的として開発されました。また、本製品はテーブルの下やシステムラックへと簡単にマウントできるのが特長です。
操作はフロントパネルのプッシュボタン、IRリモコン、RS-232C、イーサネット経由でのWeb GUIから用途に応じてお選びいただけますので、システムデバイスの数を抑えられるだけでなく、操作の複雑さを解消することも可能です。本製品は、中小企業や教育現場でのプレゼン環境への導入に適しており、ミーティングルーム、教室、トレーニングルームでお使いいただけます。また、これ以外のシーンでも、展示会やホテルなどプレゼンが必要とされる環境でご活用いただけます。
True4K HDR対応
最大解像度4K60p - HDMI：4096×2160@60Hz(4:4:4) / HDBaseT：4096×2160@60Hz(4:2:0)に対応し、鮮やかなプレゼンテーションを実現します。

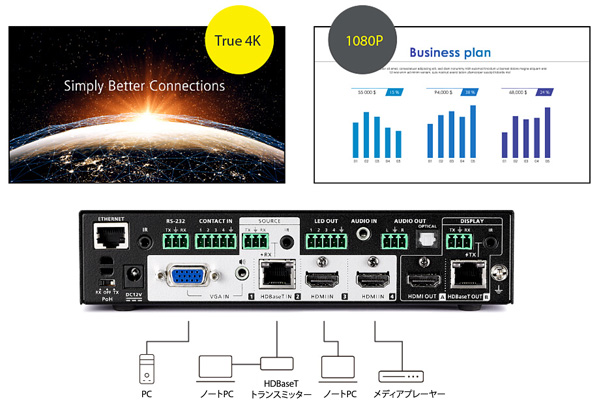

完璧にスケーリングされたスムーズなAV切替え
最大4つのソース (HDBaseT×1、HDMI×2、VGA×1) を接続可能。True4Kと1080pが完全にスケーリングされたコンテンツをスムーズに切替え・表示することができます。
1本でHDBaseTを拡張伝送
ケーブル配線を簡素化し、Cat6/6aまたはATEN2L-2910Cat6ケーブル(HDBaseT入出力の両ポートを適用)を介して、AV、電源、双方向RS-232C、IR制御信号を最大140m伝送することができます。

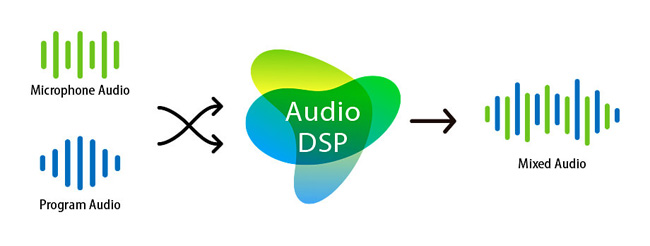

最新のビルトインDSPオーディオ搭載
選択可能な48Vファンタム電源のマイク入力に対応。また、マイク入力をプログラムオーディオとミキシングし、ディスプレイ出力にエンベデッド可能です。

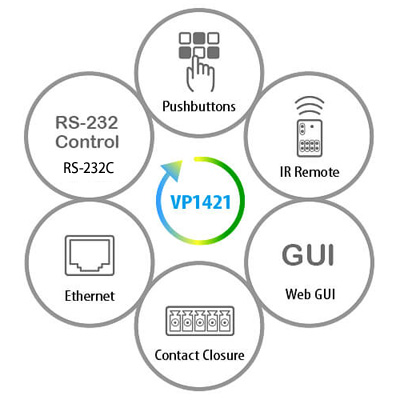

多様で無駄のない操作性
フロントパネルのプッシュボタン、IRリモコン、RS-232C、インターネット経由でのWeb GUI操作可能。さらに、双方向RS-232CおよびIRチャネル - 追加ケーブルなしでHDBaseT接続を介してA/V機器を制御することができます。
| ビデオ入力 | |
| インターフェース | HDMI Type-A メス×2 (Black) D-sub15ピン メス×1 (Blue) HDBaseT (RJ-45)メス×1 (Silver) ※PoH選択可能 |
|---|---|
| 最大距離 | HDMI - 4K@60Hz (4:4:4)：3m 4K@30Hz：10m 1080p@60Hz：15m VGA - 1920×1200@60Hz：15m HDBaseT - 4K@30Hz：35m (Cat 5e/6)/ 40m (Cat 6a/ATEN 2L-2910 Cat6) 1080p@60Hz：60m (Cat 5e/6)/ 70m (Cat 6a/ATEN 2L-2910 Cat6) |
| ビデオ出力 | |
| インターフェース | HDMI Type-A メス×1 (Black) HDBaseT (RJ-45)メス×1 (Silver) ※PoH選択可能 |
| 最大距離 | HDMI - 4K@60Hz (4:4:4)：3m 4K@30Hz：10m 1080p@60Hz：15m HDBaseT - 4K@30Hz：35m (Cat 5e/6)/ 40m (Cat 6a/ATEN 2L-2910 Cat6) 1080p@60Hz：60m (Cat 5e/6)/ 70m (Cat 6a/ATEN 2L-2910 Cat6) |
| ビデオ | |
| 最大解像度 | HDMI：最大4096×2160 / 3840×2160@60Hz (4:4:4) VGA：最大1920×1200@60Hz HDBaseT：最大4096×2160 / 3840×2160@60Hz (4:2:0) 最大4096×2160 / 3840×2160@30Hz (4:4:4) |
| 規格準拠 | HDMI (3D、Deep Color、4K)、4K HDR HDCP 2.2準拠、CEC |
| オーディオ | |
| 入力 | ステレオオーディオ (HDMI/HDBT)：ステレオミニジャック メス×1 (Green) ステレオオーディオ (VGA)：ステレオミニジャック メス×1 (Green) マイク：6.3mm ジャックコネクタ (ファンタム電源選択可能)×1 |
| 出力 | ライン出力 (アンバランス)：3極着脱式ターミナルブロック×1 光オーディオ：Toslink×1 (Black) |
| スイッチ | |
| 電源 | プッシュボタン×1 (LED：Green / Orange) スライドスイッチ×1 (+48V ファンタム電源) スライドスイッチ×1 (PoH) |
| ビデオ入力ポートの選択 | プッシュボタン×4 (LED：Green) |
| ビデオ出力ポート選択 | プッシュボタン×2 (LED：Orange) |
| 選択 | マイク：調整ツマミ×1 ボリューム：調整ツマミ×1 モード/解除：プッシュボタン×1 |
| EDID設定 | EDIDモード：デフォルト / ポート1 / リミックス |
| コネクタ | |
| 電源 | DCジャック×1 (Black) |
| 制御 | ＜RS-232C＞ 3極着脱式ターミナルブロック×1 ＜IR＞ ステレオミニジャック メス×1 (Black) ＜イーサネット＞ RJ-45 メス×1 (Silver) ＜コンタクト入力＞ 5極着脱式ターミナルブロック×1 ＜LED出力＞ 5極着脱式ターミナルブロック×1 LED出力電源：+5 VDC、0.2A ＜IRチャネル＞ HDBaseT入力：ステレオミニジャック メス×1 (Black) HDBaseT出力：ステレオミニジャック メス×1 (Black) ＜RS-232Cチャネル＞ HDBaseT入力：3極着脱式ターミナルブロック×1 HDBaseT出力：3極着脱式ターミナルブロック×1 |
| 消費電力 | DC5V:7.21W:38BTU |
| 動作環境 | |
| 動作温度 | 0～40℃ |
| 保管温度 | -20～60℃ |
| 湿度 | 0～80% RH、結露なきこと |
| ケース | |
| 重量 | 1.16 kg |
| ケース材料 | メタル |
| サイズ(W×D×H) | 200×170.1×44 mm |

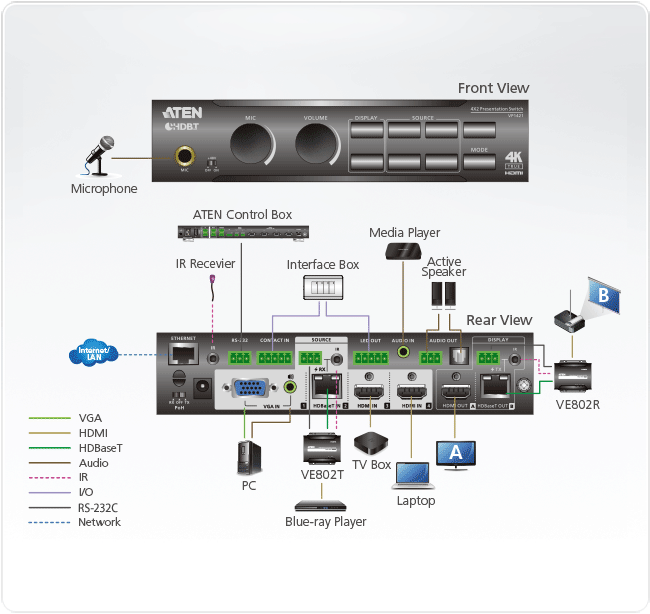

構成図
| VP1421 | 4入力2出力プレゼンマトリックススイッチャー (4K60p、スケーリング、DSP、HDBaseT-Lite対応) |
|---|
