IEC 61850変電所の自動化を実現する高可用性冗長ネットワーク

新しいソリューションは、現在の電力業界が苦労している相互運用性の問題を解消し、レガシーデバイスを搭載した多くの変電所がPRP (Parallel Redundancy Protocol) やHSR (High-availability Seamless Redundancy) ネットワークへの移行を支援することを目的に設定されています。変電所にとって、この費用対効果に優れたソリューションは、多数のSAN (single attached nodes：シングルアタッチドノード) およびDAN (dual attached nodes：デュアルアタッチドノード) の実行を維持するだけでなく、最新の自動化されたスマートグリッド変電所のベネフィットを享受することもできます。すなわち、この新しいソリューションは、これまでのレガシーデバイスの寿命を延長し、交換コストを軽減することを可能にします。

有効なソリューションの模索

信頼性の高い産業用通信の必要性に対応するための基準としてPRP/HSRベースのネットワークが導入されて以来、多くの変電所は苦境に立っているように感じてきました。一般的に、変電所は、ネットワークにゼロ復旧時間と多彩なトポロジー機能をもたらすPRP/HSRソリューションを歓迎しています。しかし、同時に、多額の投資を必要とするレガシーデバイスを処分することなく前進したいと考えています。これまでのところ、レガシーデバイスをPRP/HSRベースのネットワークに移行するソリューションのほとんどは、PRP/HSRベースのネットワークで読み取れないRapid Spanning Tree Protocol (RSTP) をサポートしているため、当初期待されていたほど実行可能で費用対効果が得られるものではありませんでした。

IEC 61850 変電所オートメーションでは、ゼロパケット損失を主な目的として、「バンプレス」リカバリーとしても知られる「ゼロタイム」リカバリーを実現する冗長ソリューションに大きな重点が置かれています。

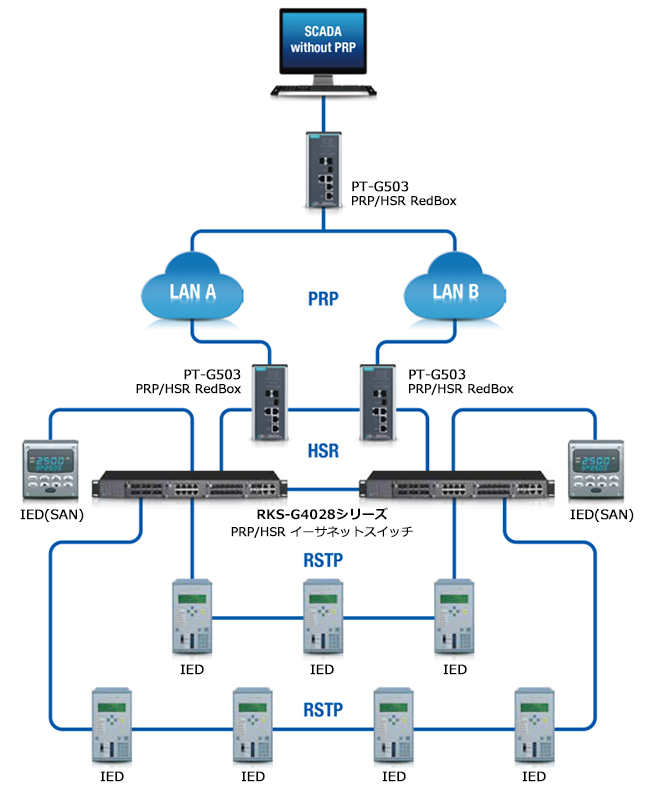

PRP/HSRネットワークへの移行

高可用性と非常に短い切り替え時間が要求される中、RSTPなどの一般的に使用されるプロトコルの復旧時間は明らかに許容できません。RSTPプロトコルとPRP/HSRプロトコルを統合するリングカップリング方式はしばらく前から利用可能でしたが、プロトコルの相互運用性に多くの問題があるため、ほとんどの変電所はPRP/HSRベースのネットワークの導入をためらっています。

すべてに適合するソリューション

MoxaのRKS-G4028シリーズは、変電所オートメーションシステム (IEC 61850-3, IEEE 1613)、鉄道アプリケーション (EN 50121-4)、ファクトリーオートメーションシステムなど、産業およびビジネス向けのミッションクリティカルなアプリケーションの厳しい要求に対応するように設計されています。RKS-G4028シリーズのギガビットおよびファストイーサネットバックボーン、冗長リング、24 VDC、48 VDC、または110/220 VDC/VACのデュアル絶縁冗長電源により、通信の信頼性を高め、配線コストを削減します。

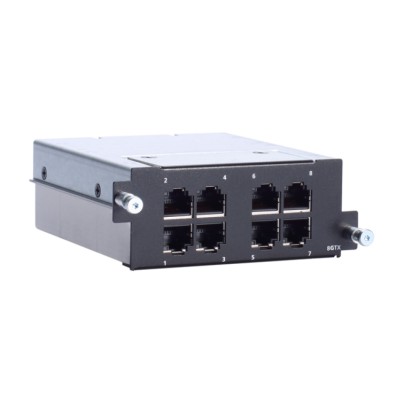

また、RKS-G4028シリーズのモジュラー設計により、ネットワーク構築が容易で、さまざまなコネクタータイプのギガビットポートを最大28ポートまで設置できるため、より柔軟な対応が可能です。
