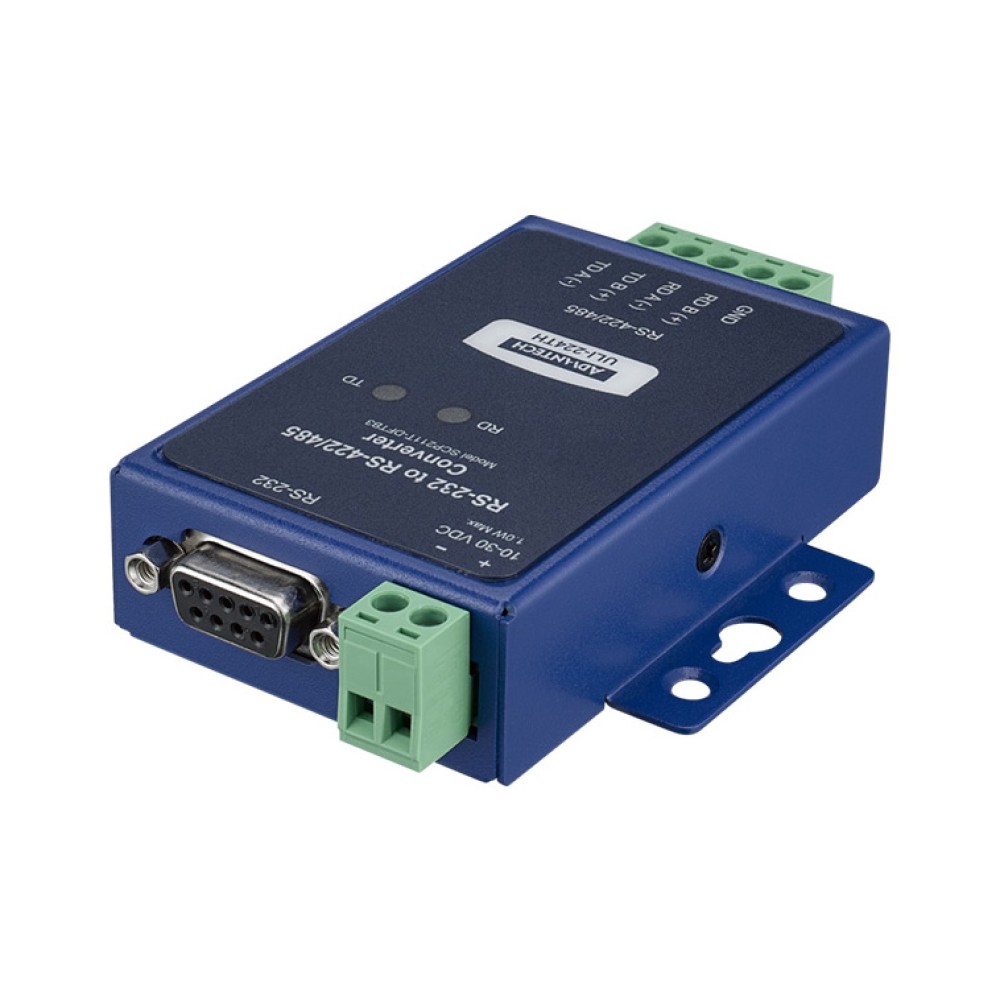

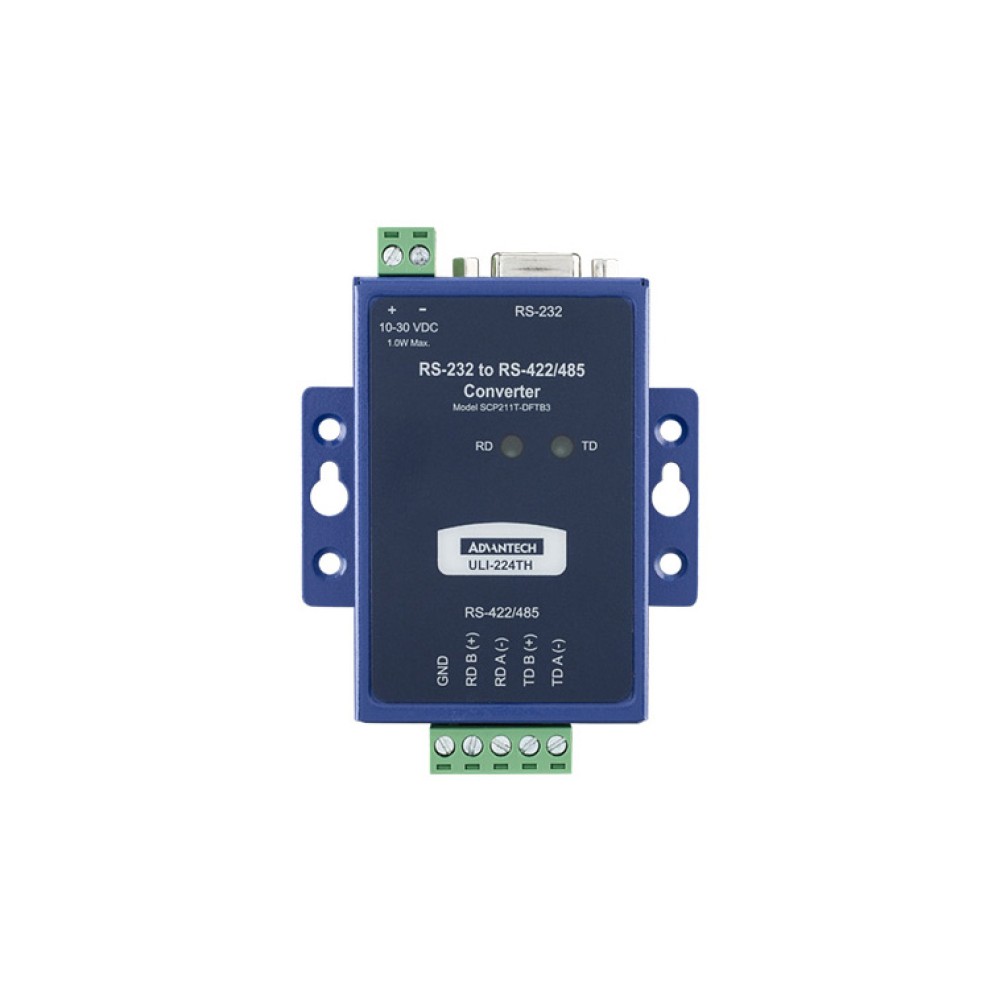

BB-SCP211-DFTB3

RS-232C⇒RS-422/485コンバーター

主な製品特長

  • アイソレート または ノンアイソレートモデル
  • ESD保護 - 8kV 接触、15kV 空気
  • 堅牢なメタルケース
  • ワイド動作温度モデル
  • パネルマウント/DINレールアダプタ (オプション)
  • バイアス および ターミネーション用スイッチビルトイン

本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。

  • 概要
  • 仕様
  • 型番
  • シリーズ

堅牢、信頼性、使用が容易

SCPシリーズRS-232C⇒RS-422/485は、コンパクトかつ堅牢な産業用シリアルインターフェースコンバータです。各モデルは、それぞれ過酷な産業環境に対応したEMC規格を満たす設計およびテストがされています。RS-232C信号は、DB9(F)コネクタを通して接続されます。一方、RS-422/485 (2線および4線) 信号は、リムーバブルターミナルブロックを通して接続するために配線が簡単です。電源は、2端子リムーバブルターミナルブロックを介して供給されます。また、ビットワイズ回路は、ボーレート設定のためにDIPスイッチをセットする必要がなく自動的にキャラクタのタイムアウトを検出します。

アプリケーションに適したモデルの選択

基本モデルSCP211-DFTB3は、ノンアイソレーションおよび一般温度環境タイプです。一方、ワイド動作温度をサポートするノンアイソレーションタイプは、SCP211T-DFTB3があります。これらのモデルは、データラインがコントロールキャビネット内だけで使われるのでアイソレーションを必要としないアプリケーションで使用できます。

シリーズの中で最も堅牢タフなモデル

SCP311T-DFTB3は、2KVアイソレーションまた-40~80℃の温度変動に耐える過酷な産業アプリケーションモデルです。このシリーズの中で最も堅牢タフなバージョンです。SCP311は、高価かつ重要なコントロール装置のシリアルインターフェースを保護することができます。

シリアル技術
RS-232CTD、RD、GND
RS-422/4854線TDA(-)、RDA(-)、TDB(+)、RDB(+)、GND
RS-485 2線DATA A(-)、DATA B(+)、GND
データレート460.8Kbps
アイソレーション2kV (SCP311T-DFTB3)
サージ保護+/-0.5kV DCポート、+/-1kV 信号ポート
産業用BusModbus ASCII/RTU
バイアス1KΩスイッチ切換
ターミネーション120Ωスイッチ切換
コネクタRS-232C - DB9F (DCE)
RS-422/485リムーバブルターミナルブロック
電源
電源供給外部
電源コネクタターミナルブロック
入力電圧10~30VDC
消費電力1.0W最大
表示
TD/RDグリーンLED (電源表示にも使用)
メカニカル
サイズ99 × 22.9 × 73.7 mm
筐体IP30、メタル
重さ0.15kg
MTBF313926時間
MTBF計算方法MIL 217F
環境
動作温度0~70℃
保管温度-40~85℃
動作湿度0~95% (結露なきこと)
認証
エミッションFCC Class B、CISPR Class B (EN55022)
CEEN61000-6-2:2005 (産業用)
EN61000-4-2:2008 (ESD) 8kV接触、15kV空気
EN61000-4-3:2006 (RI) 10 V/m
EN61000-4-4:2004 (EFT Burst) 1kV信号 2kV電源
EN61000-4-5:2005 (サージ) 1kV信号、500V DC、1kV AC
EN61000-4-6:2005 (CI) 10 Vrms
BB-SCP211-DFTB3RS-232C⇒422/485コンバータ

アクセサリ

DRAD35DINレールアダプタ
PS5R-A2424VDC
7.5W 電源
