BB-4WSD25OTB

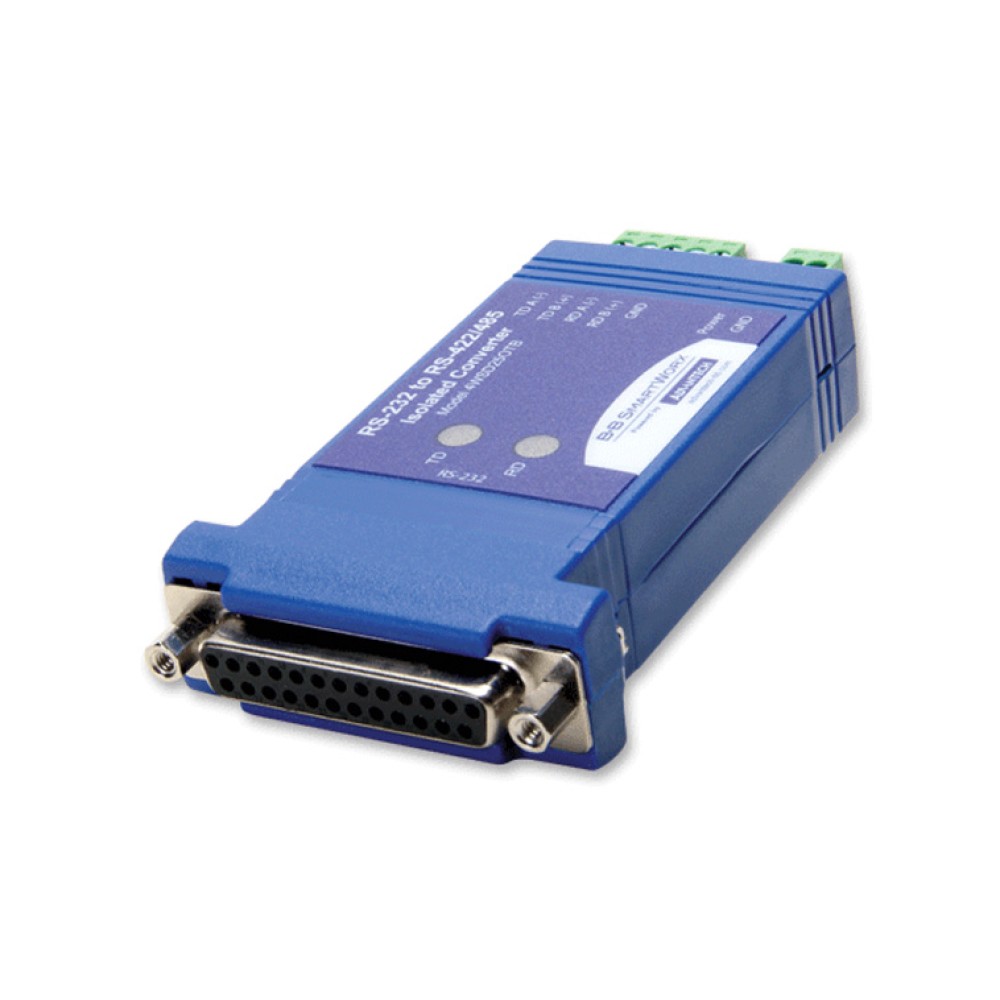

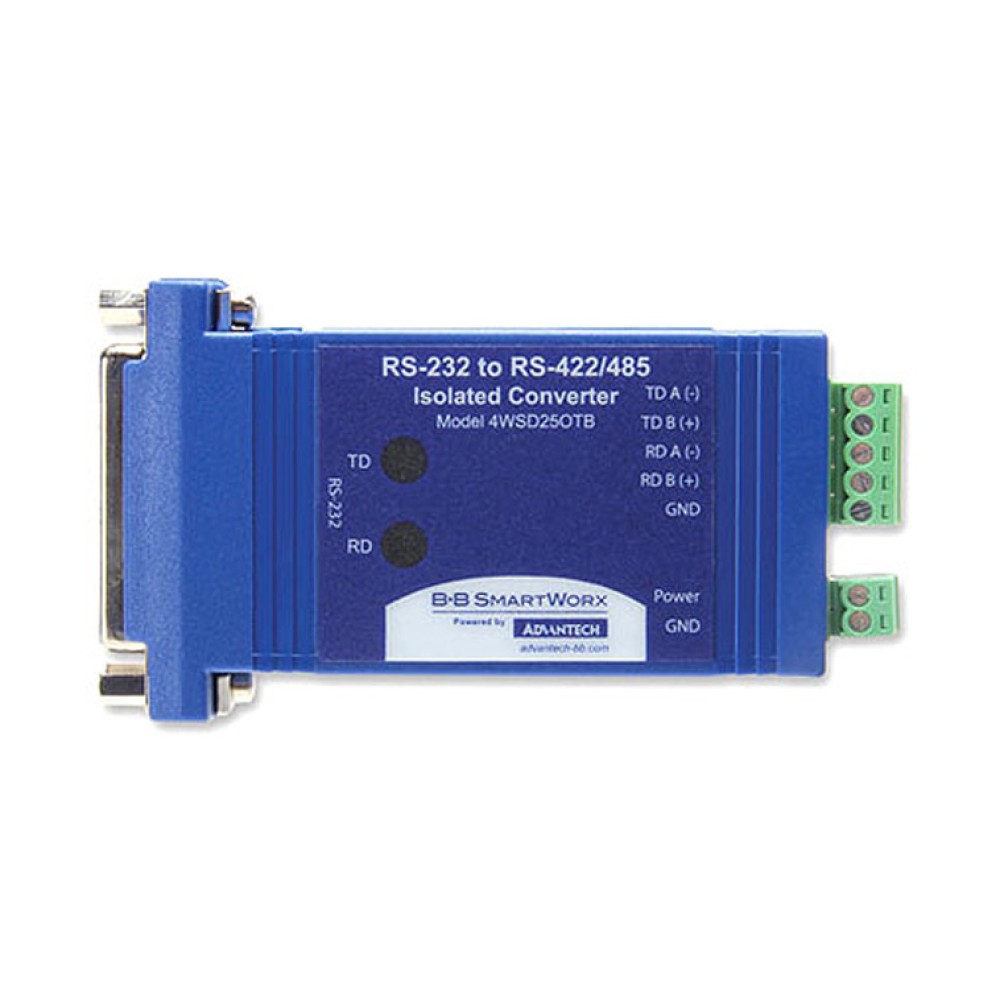

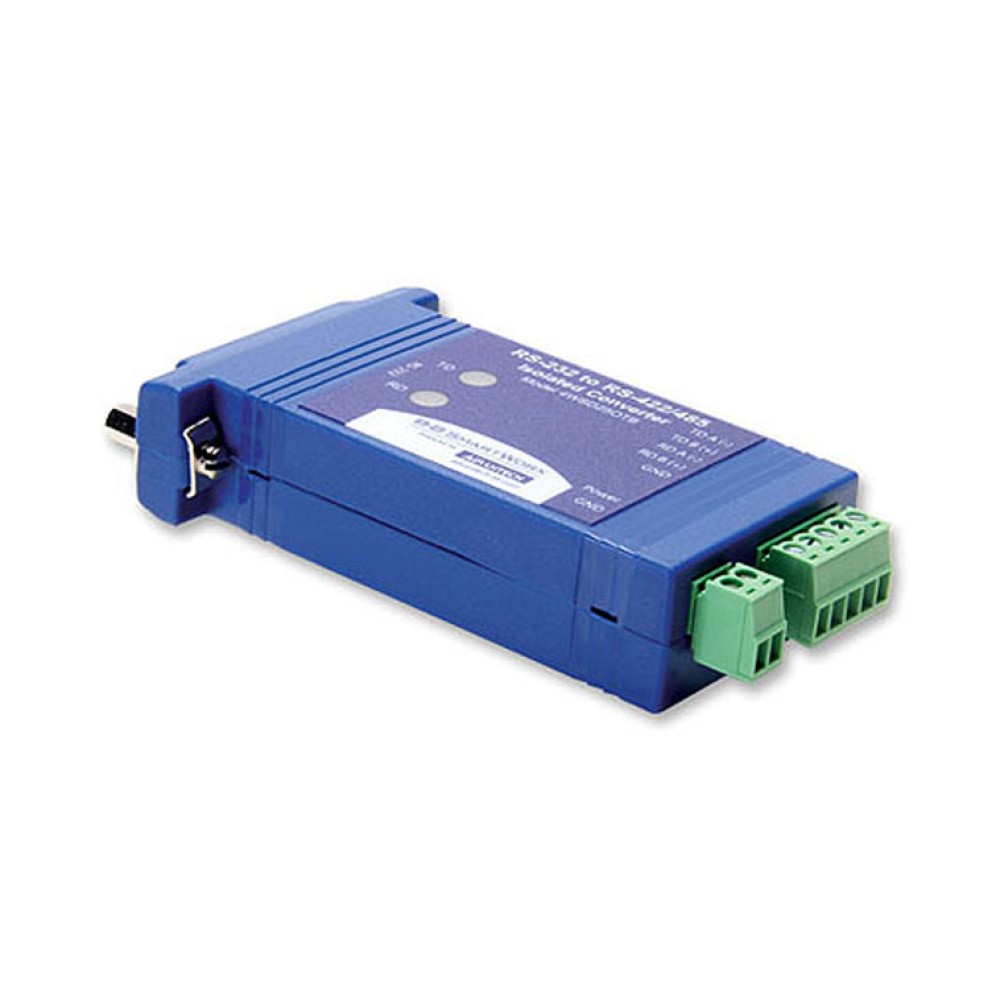

アイソレーションタイプRS-232C⇒RS-422/485コンバーター,DB25(F)⇒ターミナルブロック
×
お気に入り登録するにはログインが必要です。
新規ユーザー登録 / ログイン
主な製品特長
- DB-25(F)⇒ターミナルブロック
- ソフトウェア、ドライバー不要
- 最大115.2kbps
- RS-232C信号 1200m延長
カテゴリー
シリーズ
本サイトに掲載している画像およびデータシートの内容は、作成時のものになります。
現在のものと異なる場合がございますのでご了承ください。最新の情報は、お問い合わせください。
- 概要
- 仕様
- 詳細情報
- 型番
- シリーズ
アイソレーションタイプRS-485信号の制御は、自動RS-485ドライバ制御を使用するのでソフトウェアの開発を必要としません。
- RS-232C入力は、DB-25(F)コネクタDCE接続
- RS-422あるいはRS-485信号は、ターミナルブロック接続
- 外部電源は、ターミナルブロックから入力
- 115.2Kbps、延長距離最大1.2Km、スイッチ切換による2線RS-485、4線RS-485、全2重RS-422サポート
- 2000VACアイソレーション
- 厳しい工業環境アプリケーションに最適
| 電源入力電圧 | 10-48VDC |
|---|---|
| アイソレーション | 2000VAC |
| 電流 | 28mA @ 12VDC |
| RS-232C側コネクタ | DB-25 |
| RS-422/485側コネクタ | ターミナルブロック |
| データレート | 最大115.2kbps |
| 動作温度 | 0～70℃ |
| LED表示 | TD/RD |
| サイズ | 98×55×23mm |
| 認証 | CE |
Table 1．Operating Mode Switch Settings
| Switches | Switch 1 (Tx) | Switch 2 (Rx) | Switch 3 (bridge) | Switch 4 (bridge) |
|---|---|---|---|---|
| Operating Mode | - | - | - | - |
| RS-485 2-Wire Mode (half duplex) | RS-485 | Echo Off | 2-Wire | 2-Wire |
| RS-485 4-Wire Mode (full duplex) | RS-485 | Echo On | 4-Wire | 4-Wire |
| RS-422 4-Wire Mode (full duplex) | RS-422 | Echo On | 4-Wire | 4-Wire |
| Loopback Test Mode | As Desired | Echo On | 2-Wire | 2-Wire |
Table 2．RS-232 Pin-out

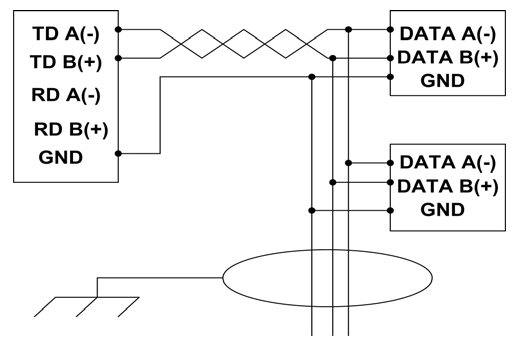

Figure 1: 2-Wire RS-485

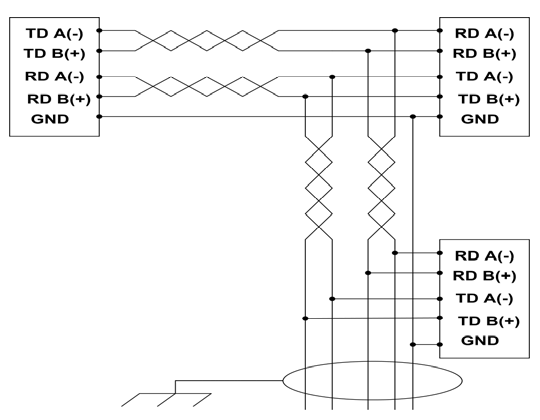

Figure 2: 4-Wire RS-485

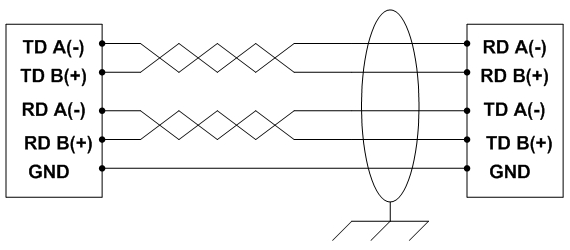

Figure 3: 4-wire RS-422
